Échangeur de chaleur pour le chauffage urbain : Comment choisir ?

1840 Vues 1 Appréciée Publié le: 11/02/2025


En permettant un transfert efficace de la chaleur du réseau de chauffage urbain aux bâtiments résidentiels et commerciaux - l'échangeur de chaleur joue un rôle clé si nous voulons utiliser la chaleur transmise par les centrales de chauffage urbain. Cependant, peu de personnes ont une expérience approfondie et lors de la connexion d'une maison au réseau urbain, de nombreuses questions surgissent, notamment sur le choix de l'échangeur, qui est ici indispensable. Nous allons essayer d'aborder les aspects les plus importants et de répondre aux questions les plus cruciales, notamment : comment choisir un échangeur de chaleur pour le réseau urbain.

Qu'est-ce qu'un échangeur de chaleur pour le chauffage urbain ?

✅ L'échangeur de chaleur pour le chauffage urbain est un élément sans lequel la connexion d'une maison aux réseaux de chauffage urbain ne serait pas possible. Sa principale fonction est de transférer l'énergie thermique du réseau urbain aux bâtiments résidentiels et commerciaux. En termes simples, il agit comme un intermédiaire qui assure une livraison sûre et efficace de la chaleur. Grâce à une conception réfléchie et à un principe de fonctionnement simple, l'échangeur de chaleur constitue la base de cette solution. L'échange de chaleur (plus précisément - le transfert de chaleur du réseau urbain à notre système de chauffage) se fait de manière autonome. L'appareil utilise des lois physiques simples, ce n'est pas un appareil électrique, il fonctionne de manière autonome,

Définition et fonctions de base de l'échangeur de chaleur dans la connexion d'une maison au réseau urbain

L'échangeur de chaleur à plaques pour le réseau urbain fonctionne sur le principe du transfert d'énergie thermique entre deux milieux qui n'ont pas de contact direct - c'est-à-dire qu'ils ne se mélangent pas. Cela réduit les pertes de chaleur et augmente l'efficacité énergétique de l'ensemble du système. Il est difficile d'imaginer que le milieu chaud du réseau de chauffage urbain pénètre directement dans nos radiateurs ou dans le chauffage au sol, puis visite d'autres maisons dans la ville. Ce serait techniquement impossible en raison des pertes de pression attendues dans les circuits urbains. C'est pourquoi l'échangeur à plaques n'ayant qu'un contact thermique et ne prélevant que l'énergie thermique du milieu chaud du réseau de chauffage urbain - est indispensable et requis.

Types d'échangeurs de chaleur utilisés dans le chauffage urbain

Sur le marché, il existe une certaine gamme d'échangeurs de chaleur - différents types sont disponibles. Cependant, dans les systèmes de chauffage urbain, on utilise principalement des échangeurs de chaleur à plaques. Grâce à eux, il est possible d'atteindre une efficacité énergétique élevée à des prix relativement bas et avec des dimensions réduites. L'utilisation d'autres échangeurs de chaleur - par exemple tubulaires - est bien sûr possible, mais pas nécessairement économique et prend plus de place dans la chaufferie. C'est pourquoi les modèles à plaques ont progressivement remplacé les autres types plus anciens.

Chacun de ces types se distingue par des caractéristiques spécifiques qui le rendent adapté à différentes conditions de travail et exigences du système.

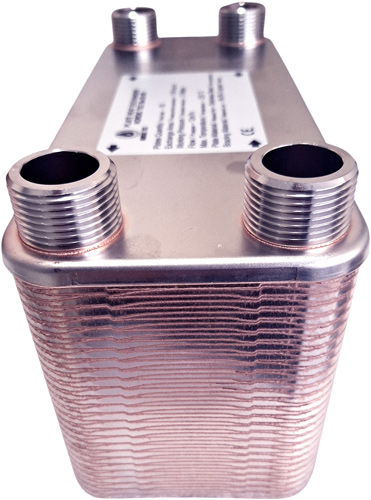

échangeurs de chaleur utilisés dans le chauffage urbain Nordic Tec

Sur la photo - un échangeur à plaques INOX de la marque Nordic Tec modèle Ba-32-50, 50 plaques.

Échangeur à plaques et chauffage urbain : Construction et avantages

✅ Les échangeurs de chaleur à plaques sont parmi les appareils les plus populaires utilisés pour connecter des maisons, des appartements ou des immeubles aux systèmes de chauffage urbain. Leur construction repose sur un ensemble de plaques minces qui permettent un échange de chaleur efficace entre deux milieux, tout en empêchant leur mélange. Grâce à leur conception compacte, ils offrent une grande surface d'échange thermique - c'est sans doute leur plus grand avantage.

On peut même avancer que la production d'échangeurs à plaques, brevetés pour la première fois avant la Seconde Guerre mondiale - a ouvert la voie au développement massif du chauffage urbain en Europe et dans le monde. Sans une version d'échangeur facile à produire, efficace et relativement peu coûteuse - le développement rapide des réseaux de chauffage urbain après la Seconde Guerre mondiale aurait été beaucoup plus lent, car la connexion de nouvelles maisons et de bâtiments publics aurait été plus coûteuse et plus difficile.

L'importance de l'isolation de l'échangeur de chaleur dans la minimisation des pertes d'énergie

L'isolation de l'échangeur de chaleur joue un rôle clé dans la réduction des pertes d'énergie dans les systèmes de chauffage urbain. Grâce à elle, les pertes émises par l'échangeur dans la chaufferie sont limitées - et presque toute l'énergie de la centrale de chauffage atteint notre système de chauffage central.

Les matériaux d'isolation modernes, tels que les mousses de polypropylène, réduisent considérablement les pertes de chaleur. Cela représente non seulement une économie pour les utilisateurs, mais aussi un pas vers le développement durable. Chaque kilowattheure économisé a un impact moindre sur l'environnement et montre un plus grand souci pour notre planète - mais probablement que la plupart d'entre nous sont surtout motivés par l'argent économisé.

Comment choisir le bon échangeur de chaleur pour le chauffage urbain ?

Le choix du bon échangeur de chaleur lors de la connexion d'une maison, d'un appartement ou d'un bâtiment commercial au réseau de chauffage urbain est crucial, car un échangeur trop petit entraînera une sous-chauffe de la maison. Une surface de plaques trop petite signifierait que la quantité de chaleur transférée serait insuffisante.

Autrefois, les centrales de chauffage fournissaient un milieu très chaud - qui pendant les mois froids atteignait des températures allant jusqu'à 100-110 degrés Celsius. Un milieu aussi chaud permettait d'utiliser des échangeurs assez petits, car une telle alimentation nous garantissait toujours les 60-70 degrés nécessaires pour les radiateurs. Aujourd'hui, c'est différent. Une part croissante de l'énergie thermique produite dans les centrales de chauffage provient de systèmes basse température, comme le chauffage solaire, électrique ou la cogénération. De plus, les maisons ont des besoins moindres - la thermomodernisation des bâtiments est en cours, beaucoup sont déjà isolés, et de nombreux habitants sont passés au chauffage au sol ou aux radiateurs basse température. C'est pourquoi les centrales de chauffage fournissent un milieu beaucoup plus froid, souvent entre 65 et 80 degrés. Cela signifie que l'échangeur doit être légèrement surdimensionné - il faut le choisir avec soin pour que tout fonctionne correctement.

✅☑️ Le facteur de base pour le choix est le rapport entre la surface des plaques et la surface de la maison.

Choix d'un échangeur à plaques pour le réseau urbain

Lors de la décision de choisir un échangeur de chaleur, plusieurs aspects clés doivent être pris en compte :

  • La taille du bâtiment - c'est-à-dire la surface. C'est le paramètre de base qui détermine les besoins en chaleur. Plus le bâtiment est grand, plus la puissance de l'échangeur devra être importante.
  • ✅☑️ La société Nordic Tec, fabricant d'échangeurs, déclare un ratio de sélection d'environ 0,30 m² de plaques pour 100m² de maison isolée. Si nous parlons d'une maison non isolée ou avec des fenêtres en mauvais état - alors le ratio doit être augmenté à 0,35m² pour 100m².
  • Il est important de se rappeler que ce ratio s'applique aux échangeurs de cette marque, et peut ne pas être applicable ou moins efficace pour les échangeurs d'autres fabricants, car leurs produits peuvent avoir un coefficient de transfert de chaleur différent.

Choix des raccords

La taille des raccords de l'échangeur est bien sûr très importante, mais il est impossible de dire de quelle taille a besoin une maison particulière. Il faut consulter un professionnel (après qu'il ait inspecté la maison) - il s'agit bien sûr d'un plombier qui se chargera de faire le raccordement. Il faut lui demander de déterminer la taille des raccords en fonction de l'inspection du système de chauffage central. Dans les maisons individuelles, c'est souvent 1 pouce, dans les petites maisons neuves, on trouve parfois 3/4", mais dans les maisons avec des anciens systèmes de chauffage central, on peut même trouver 5/4".

Un échangeur trop grand peut-il nuire ?

Non. En général, un bon choix implique toujours un certain surdimensionnement, ce qui est bénéfique - contrairement à un échangeur trop petit. Techniquement, il n'y a pas de contre-indication à utiliser un échangeur plus grand lors de la connexion d'un bâtiment à une centrale de chauffage - il y aura même un certain avantage. Cela réside dans le fait qu'un échangeur plus grand a potentiellement une durée de vie plus longue sans baisse notable de performance. Les échangeurs, comme tout appareil, vieillissent, c'est-à-dire qu'ils subissent une baisse linéaire de performance au fil des ans (due à l'accumulation de saletés et de dépôts sur les plaques). Un appareil plus grand, c'est-à-dire un modèle avec une certaine réserve de plaques - fera que la baisse de performance sera ressentie beaucoup plus tard.

Un échangeur trop grand entraînera-t-il des factures de chauffage plus élevées ?

✅ Non, c'est un mythe. Comme nous l'avons mentionné, un échangeur correctement dimensionné doit être légèrement surdimensionné, c'est-à-dire un peu trop grand. Une maison chauffée, dans laquelle nous réduisons les radiateurs - a la particularité que l'eau retournant à l'échangeur (qui devrait absorber la chaleur du réseau de chauffage) - reste encore chaude. Dans ce cas, elle cesse pratiquement d'absorber la chaleur de manière significative. En conséquence, la consommation de chaleur n'est pas réellement plus importante.
