L'échangeur de chaleur et les principes de son fonctionnement

4917 Vues 4 Appréciée Publié le: 28/08/2024


✅ Échangeur de chaleur - principe de fonctionnement. Comment fonctionne cet appareil ?

Si vous souhaitez comprendre le fonctionnement d'un échangeur de chaleur, à quoi il sert, et découvrir le principe de base de son fonctionnement, nous vous invitons à lire l'article ci-dessous. Un échangeur de chaleur est un appareil qui permet un transfert efficace de chaleur entre deux substances de températures différentes. Cela est particulièrement utile dans les systèmes de chauffage central, où la chaleur est transférée des radiateurs à l'air ambiant de la pièce. Grâce à l'échangeur de chaleur, il est possible d'atteindre une température optimale dans chaque pièce, voire parfois de réduire la consommation d'énergie, ce qui se traduit par des économies. Découvrez-en plus et voyez comment fonctionne un échangeur de chaleur à plaques pour chaudière ou pour d'autres applications.

Théorie de la conduction thermique dans un échangeur de chaleur - principe de base

Le transfert d'énergie dans un échangeur de chaleur est basé sur les lois de la physique. Le principe de fonctionnement fondamental sur lequel repose tout échangeur de chaleur est le fait que la chaleur se déplace toujours d'un milieu plus chaud vers un milieu plus froid. Pour que le transfert de chaleur ait lieu et que l'équilibre soit atteint dans le système, il doit y avoir une différence de température entre les deux milieux.

Comment fonctionnent les échangeurs de chaleur ?

Comment fonctionnent les échangeurs de chaleur ? En réalité, leur fonctionnement est extrêmement simple :

✅ Un fluide, qu'il s'agisse d'un liquide ou d'un gaz à température plus élevée, cède sa chaleur à un fluide à température plus basse. Ce processus vise à égaliser les températures et à maintenir une température stable dans le système d'échange de chaleur. Le transfert de chaleur dans tout échangeur se fait par la transmission d'énergie interne d'un matériau à un autre par conduction. En fait, le principe de fonctionnement d'un échangeur de chaleur est basé sur des lois physiques simples que nous comprenons tous, même si nous ne savons pas toujours comment les nommer scientifiquement.

Principe de fonctionnement de tout échangeur de chaleur

Un échangeur de chaleur est un appareil dont la tâche est de transférer la chaleur d'un milieu à un autre. Il existe deux types fondamentaux d'échangeurs de chaleur:

  • directs - où les deux milieux entrent en contact (par exemple, dans une tour de refroidissement industrielle, où l'eau est refroidie par contact direct avec l'air),
  • indirects - où l'échange de chaleur entre les milieux se fait sans contact direct (les milieux sont séparés, par exemple, par une plaque métallique - comme dans un échangeur de chaleur à plaques).

Le principe de fonctionnement fondamental d'un échangeur de chaleur reste cependant le transfert de chaleur d'un milieu à un autre - sans mélange (ce qui est important). Dans les paragraphes suivants, nous répondrons à la question de savoir ce qu'est, à quoi sert, et comment fonctionne un échangeur de chaleur à plaques.

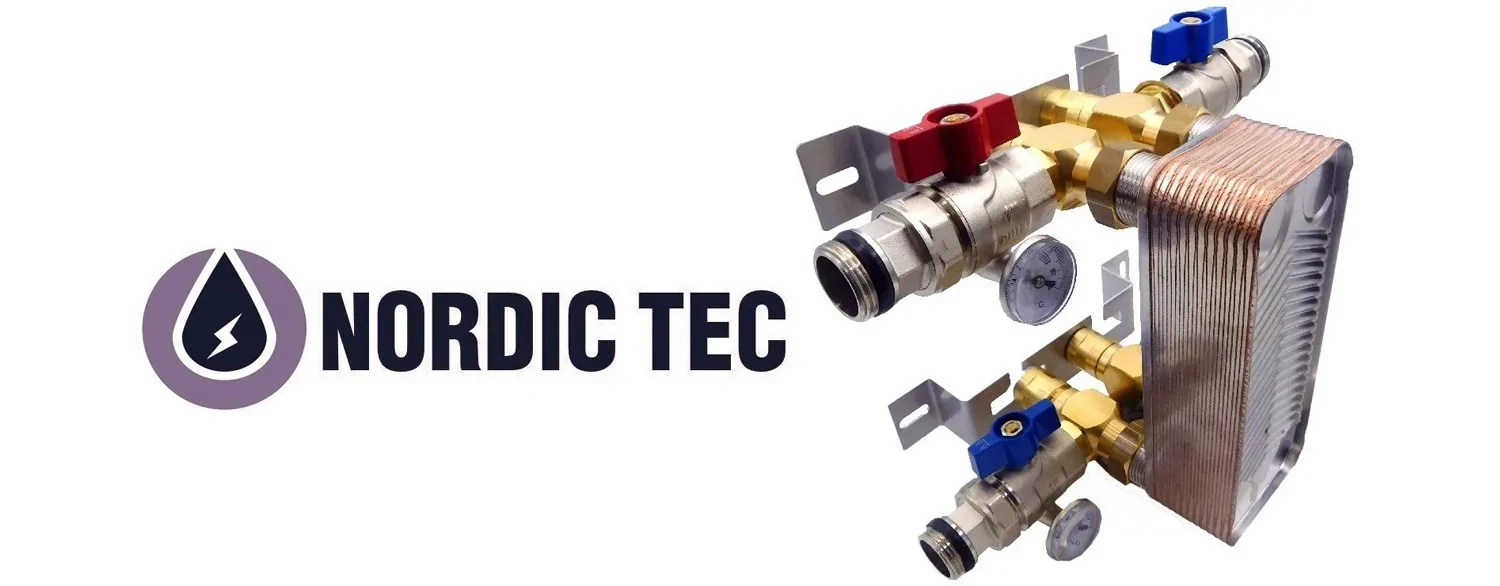

Échangeur de chaleur à plaques - qu'est-ce que c'est ?

Un échangeur de chaleur à plaques est un appareil qui permet un transfert efficace de chaleur entre des fluides de différentes températures. Son fonctionnement repose sur des processus de convection et de conduction thermique. Il est composé d'une série de fines plaques, chacune ayant une structure spécialement conçue. Les parois de ces plaques sont brasées (avec des brasures en cuivre offrant une excellente conductivité thermique) ou assemblées par vissage, créant ainsi des canaux à travers lesquels les fluides circulent. Un échangeur de chaleur à plaques est fabriqué en acier inoxydable de haute qualité 316L, garantissant durabilité et résistance à la corrosion. Grâce à sa conception et à l'utilisation de matériaux appropriés, un échangeur de chaleur à plaques est un outil fiable pour le transfert efficace d'énergie thermique.

Échangeur de chaleur à plaques - principe de fonctionnement

Un échangeur de chaleur à plaques est un appareil utilisé dans les systèmes de chauffage et de refroidissement, permettant un échange efficace de chaleur entre deux fluides. Le principe de fonctionnement de l'échangeur de chaleur à plaques consiste à faire circuler un fluide à travers les canaux à l'intérieur des plaques de l'échangeur, tandis que l'autre fluide circule de l'autre côté des plaques. De cette manière, la chaleur est transférée entre les fluides, permettant ainsi le chauffage ou le refroidissement du milieu dans le système donné.

Un échangeur de chaleur à plaques est une solution efficace car il possède une grande surface d'échange thermique par rapport à son volume. Cela permet de réaliser des économies d'énergie significatives. De plus, un échangeur de chaleur à plaques permet d'augmenter l'efficacité du système de chauffage et de refroidissement en optimisant le processus d'échange de chaleur. Il convient de noter que la conception à plaques permet d'adapter facilement l'échangeur aux besoins spécifiques de l'utilisateur, tels que le débit des fluides ou les paramètres thermiques. Ainsi, les échangeurs de chaleur à plaques sont une solution polyvalente utilisée dans diverses industries, comme l'industrie chimique, alimentaire ou énergétique.

De plus, les échangeurs de chaleur à plaques peuvent être utilisés avec succès dans les installations de chauffage comme dans les installations de refroidissement. Les conclusions tirées des recherches et des expériences indiquent que les échangeurs de chaleur à plaques sont un moyen efficace d'optimiser les processus énergétiques basés sur l'échange de chaleur. Grâce à leurs avantages, il est possible non seulement d'économiser de la chaleur et de l'énergie, mais aussi d'améliorer l'efficacité et de minimiser les pertes thermiques.

Types d'échangeurs de chaleur à plaques - principe de fonctionnement selon l'application

Les échangeurs de chaleur à plaques sont souvent utilisés pour connecter des chaudières à gaz aux systèmes de chauffage central. Ils sont particulièrement populaires dans le cas des chaudières à condensation, qui fonctionnent en utilisant les condensats produits lors de la combustion du gaz. Les échangeurs de chaleur à plaques, tels que :

permettent un transfert efficace de la chaleur du foyer à l'eau alimentant le système de chauffage central.

Les échangeurs de chaleur à plaques sont également une solution idéale dans tous les bâtiments équipés de chaudières à combustibles solides, tels que le charbon, les granulés ou le bois. Grâce à leur conception, ils assurent un échange thermique efficace issu de la combustion des combustibles solides, garantissant la sécurité de l'installation et des économies d'énergie. Un échangeur de chaleur à plaques relié à une chaudière à combustibles solides évacue l'excès d'eau chaude de la chaudière, évitant ainsi la surchauffe du système.

Les échangeurs de chaleur dans le cas des pompes à chaleur sont utilisés pour diviser le circuit hydraulique en deux boucles (glycol et eau), évitant ainsi la nécessité d'utiliser du glycol (qui protège le système contre le gel) dans l'ensemble de l'installation. Cette solution permet une réduction significative des coûts. Théoriquement, il est également possible de séparer le circuit de la pompe à chaleur rempli d'eau, bien que cette option soit moins courante en pratique. Cet appareil ne garantit pas seulement que les fluides des deux systèmes ne se mélangent pas, mais il divise également le système en deux sous-unités plus petites, offrant ainsi un environnement hydraulique plus stable, avec un meilleur équilibre des pressions et des températures, ce qui améliore également l'environnement pour les pompes de circulation. En bref, une telle installation fonctionne de manière beaucoup plus efficace.

Il convient de noter que l'installation d'une pompe à chaleur nécessite un échangeur de chaleur à plaques de plus grande taille par rapport à une chaudière classique. La taille accrue de l'échangeur améliore l'efficacité de l'échange thermique, permettant ainsi de transférer une plus grande quantité d'énergie thermique d'un fluide à l'autre. Cela permet à la pompe à chaleur d'exploiter efficacement les énergies renouvelables, telles que l'énergie géothermique, pour assurer le chauffage ou le refroidissement des locaux. Le choix de l'échangeur pour une pompe à chaleur est complexe et mérite d'être consulté avec des experts, car il nécessite une surface de plaques bien plus importante par rapport au choix pour les chaudières ou les cheminées ayant une puissance nominale similaire en kW.

Les échangeurs de chaleur à plaques sont une solution idéale pour les cheminées fonctionnant en système ouvert. Ils permettent de récupérer efficacement la chaleur générée par la cheminée pour chauffer, par exemple, les pièces ou l'eau sanitaire. Les échangeurs de chaleur à plaques sont faciles à installer et à utiliser, offrant une grande efficacité et des économies d'énergie.

Les échangeurs de chaleur à plaques sont indispensables pour séparer la chaudière électrique du système. Ils permettent un transfert précis de l'énergie thermique à l'eau. Ces échangeurs sont composés de plaques fabriquées à partir de matériaux de haute qualité, permettant un transfert de chaleur efficace. Cela rend les chaudières électriques plus efficaces et économiques, entraînant des économies d'énergie et de coûts d'exploitation.

Les échangeurs de chaleur à plaques sont également extrêmement utiles dans la production de bière maison pour refroidir le moût de bière. Plus l'échangeur est grand, plus le processus de refroidissement est rapide, car une plus grande surface d'échange thermique permet un transfert d'énergie plus rapide. Ainsi, l'utilisation d'échangeurs de chaleur à plaques est une solution idéale pour les brasseurs amateurs souhaitant réduire le temps de refroidissement et améliorer l'efficacité du processus.
