Un des modèles d'échangeurs de chaleur les plus populaires est l'échangeur à 50 plaques soudées Nordic Tec. Utilisé pour les systèmes de chauffage et de réfrigération.

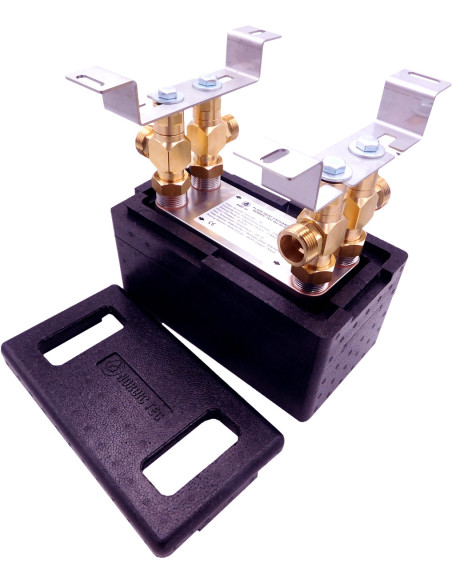

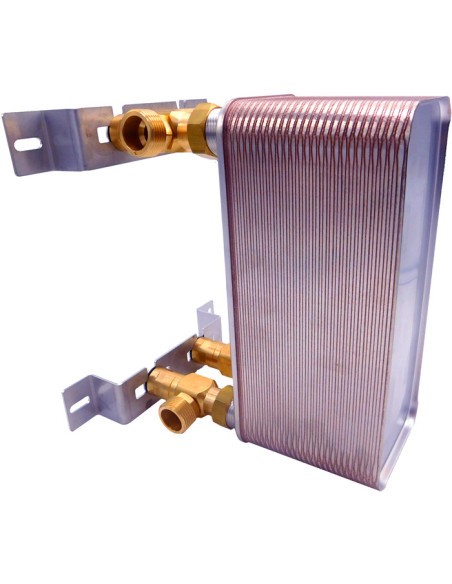

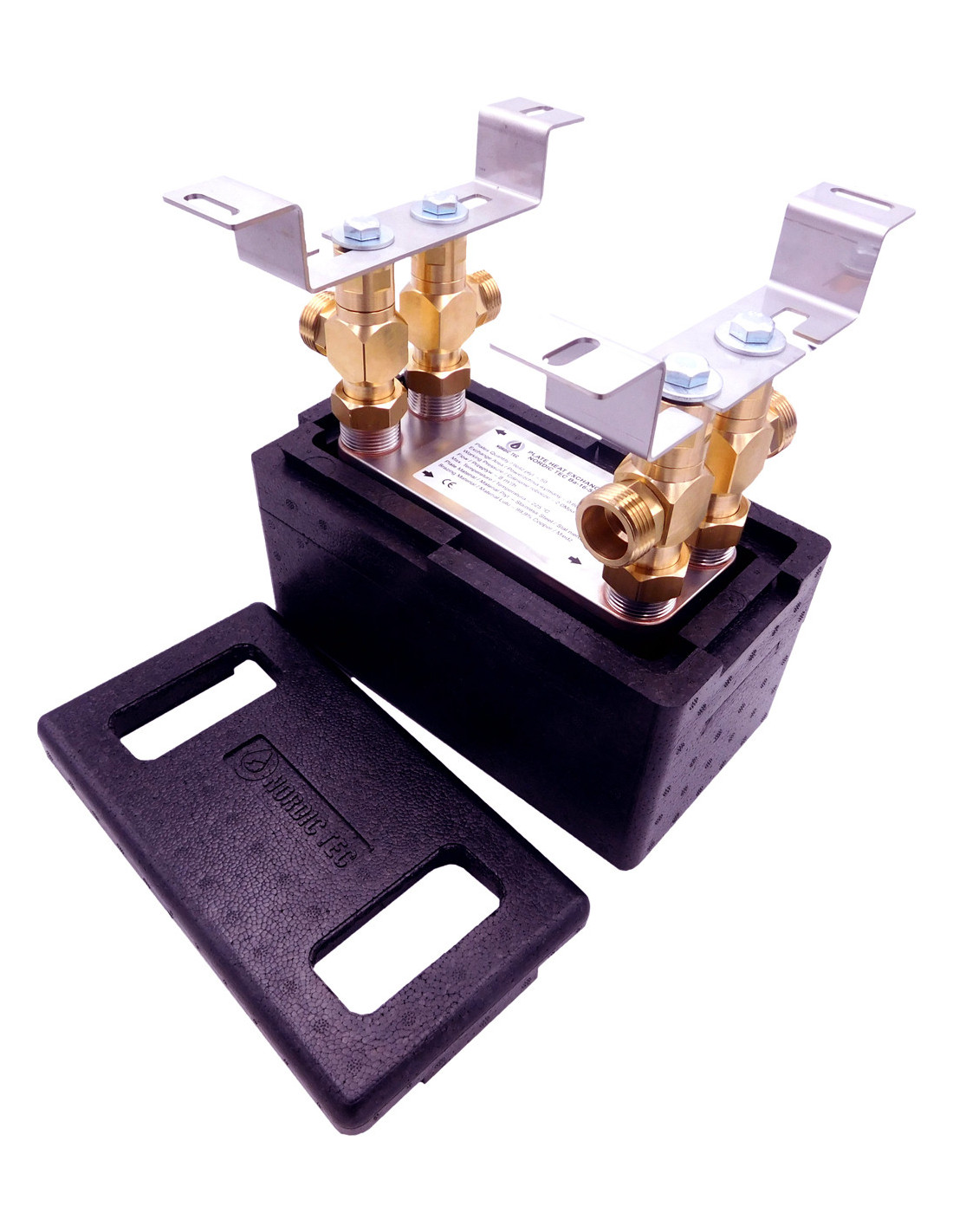

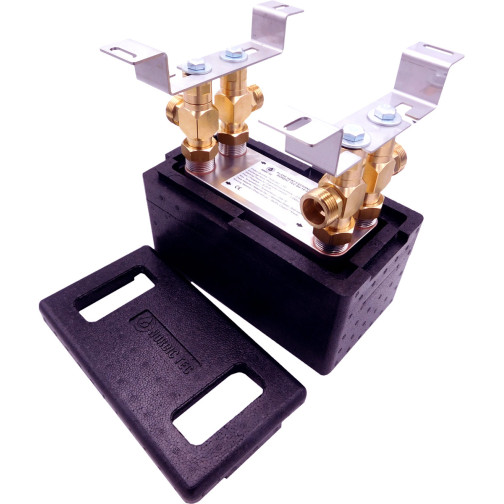

☑️ Possibilité d'achat d'un échangeur thermique en kit avec accessoires
✅ Livraison gratuite en FR & en BE

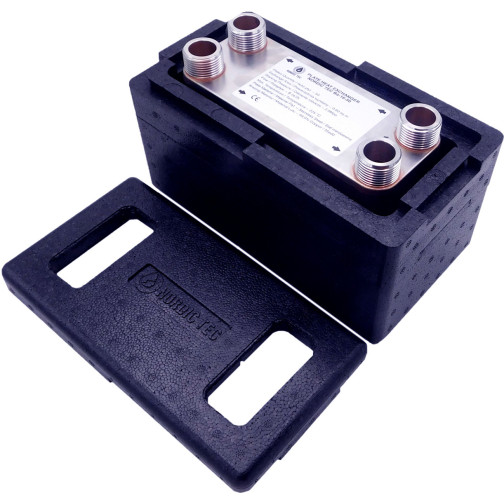

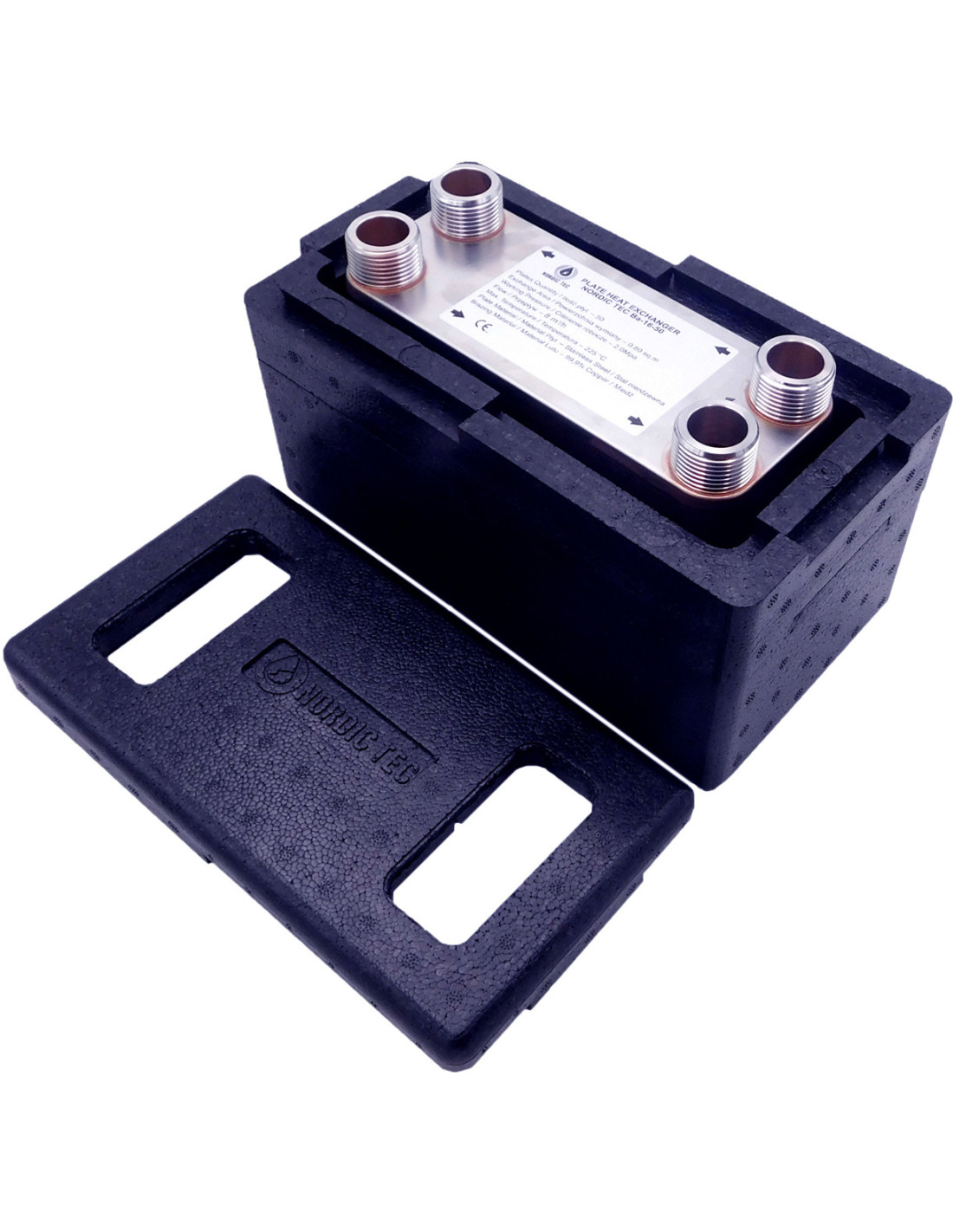

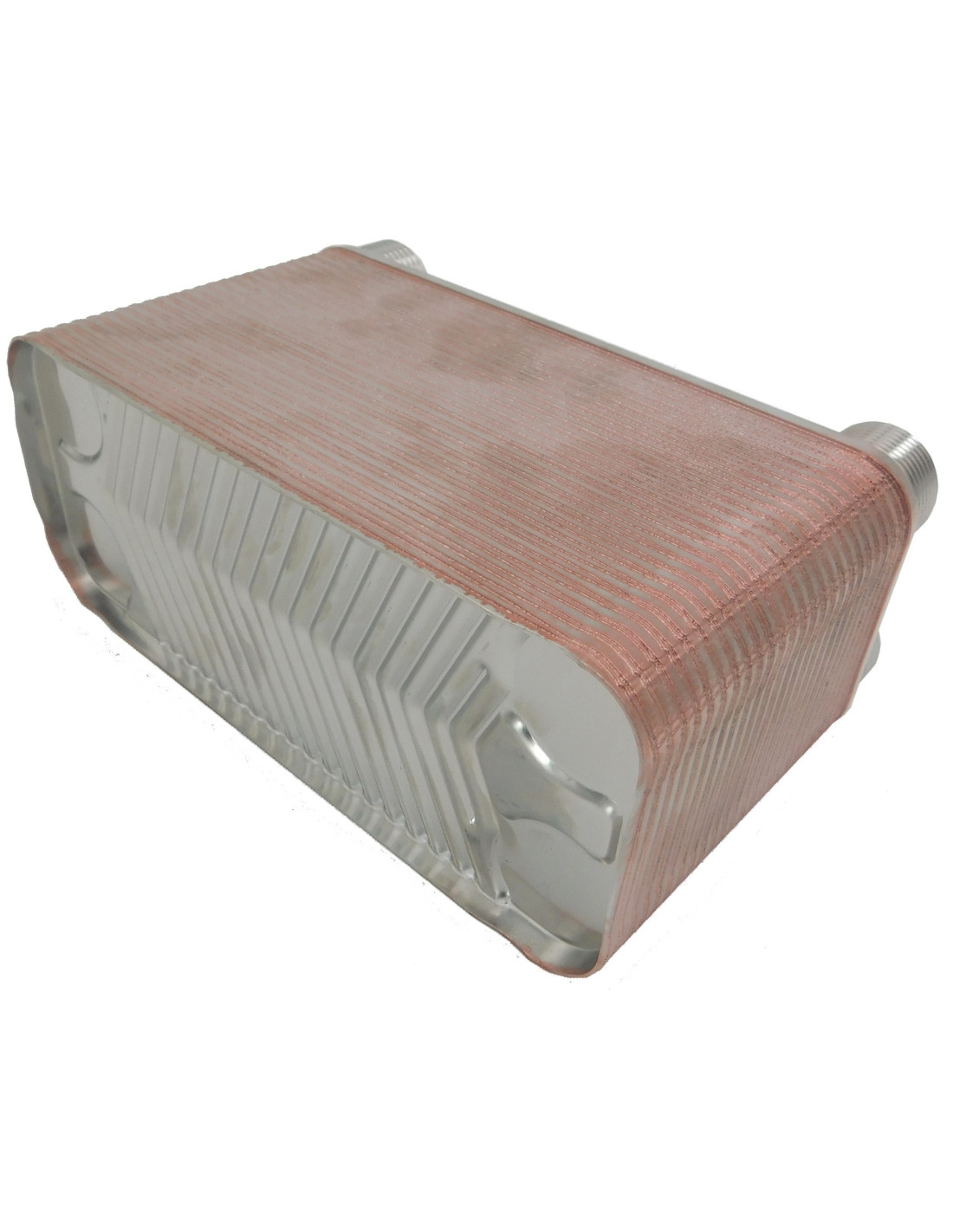

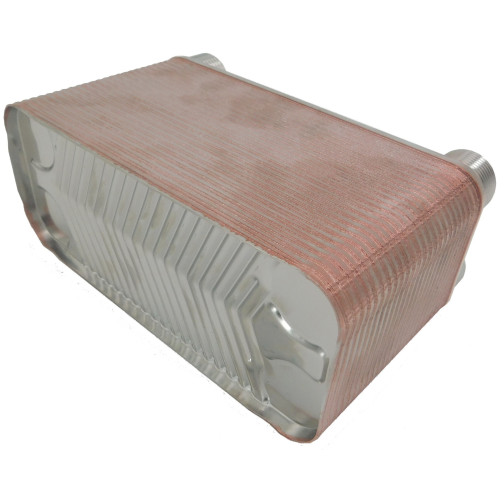

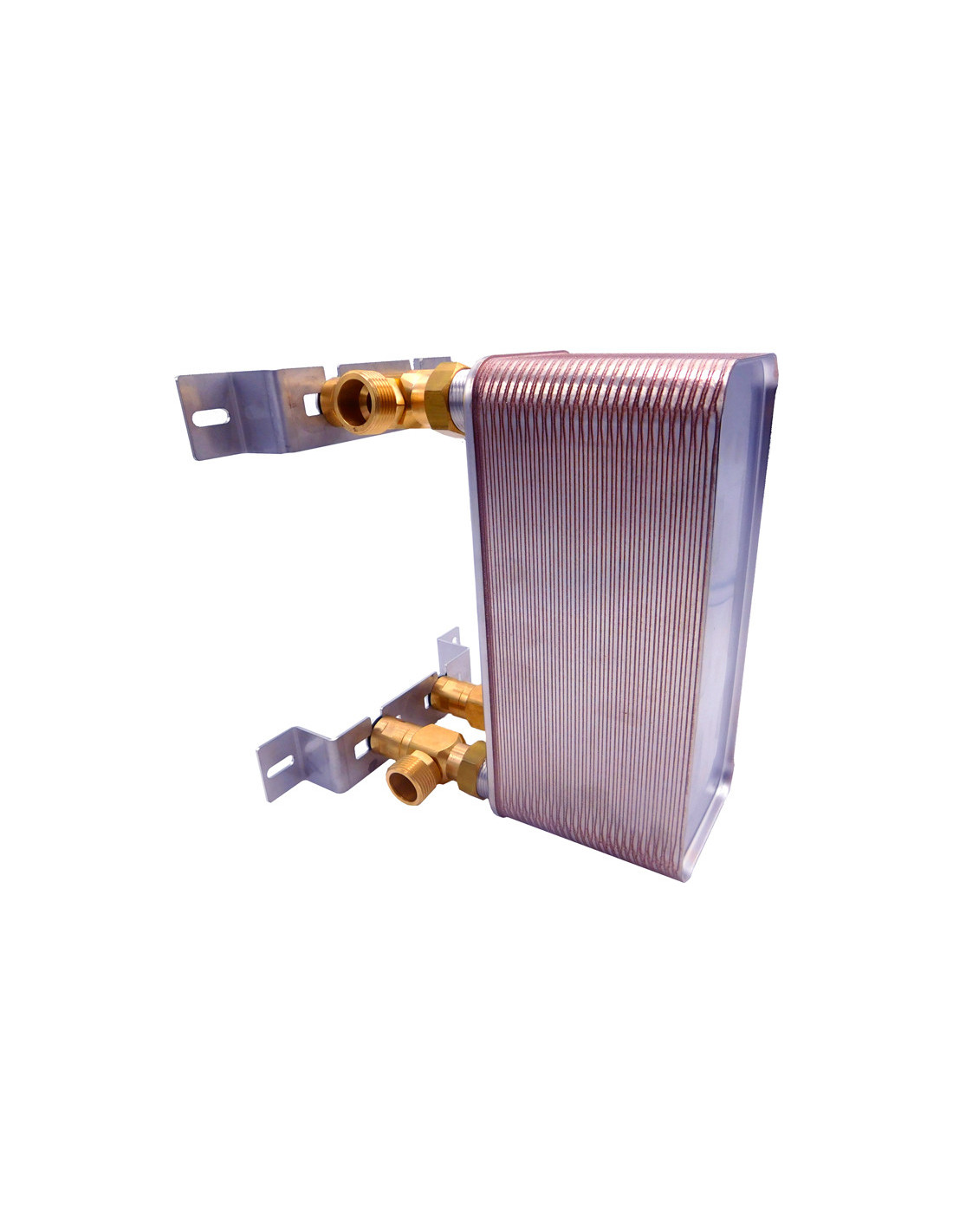

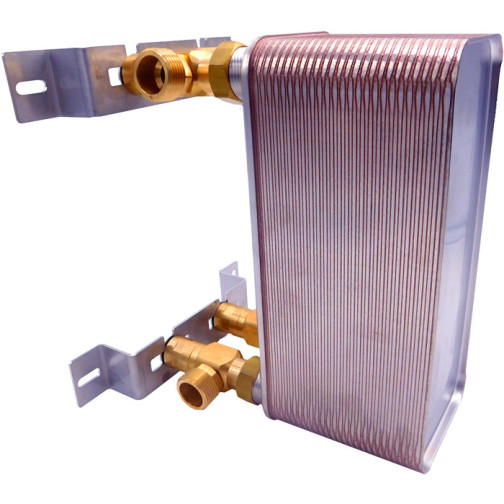

Échangeur de chaleur Nordic Tec Ba-16-50 1 pouce
Échangeur le plus couramment utilisé pour les sources de chaleur classiques dans les maisons individuelles,
y compris les chaudières de chauffage central et les cheminées.
Détails techniques - Échangeur de chaleur Nordic Tec Ba-16-50:
Inox 316L, brasage cuivre 99.9% Cu
Connexions : 4x 1"
Pression de travail - jusqu'à 20 bar
Pression d'essai - 40 bars
Température maximale de travail : jusqu'à + 230°C
Débit - 8 m3/h
Dimensions
(A) - 220 mm
(B) - 90 mm
(F) - 98 mm
(C) - 180 mm
(D) - 52 mm
Probleme avec dimensionnement d'un échangeur de chaleur? Écrivez-nous
...
_____________________________
Avec quels appareils de chauffage l'échangeur de chaleur Nordic Tec Ba-16-50 peut-il fonctionner ?
Il peut être utilisé en toute sécurité avec des appareils de l'ordre de 30kW environ pour des systèmes hydrauliques modernes ou modernisés, pour des constructions neuves ou des installations solidement isolées. Pour les installations plus anciennes, la puissance maximale recommandée de la chaudière à gaz sera inférieure et se situera autour de 25-28 kW.
En supposant que les températures de ces chaudières sont légèrement supérieures aux températures de fonctionnement préférées pour la condensation, on peut supposer que les valeurs en kW seront légèrement supérieures à celles des chaudières à gaz ou, dans le pire des cas, comparables.
Bien sûr, il peut fonctionner avec n'importe quel appareil de chauffage nécessitant une combinaison d'un système fermé et d'un système ouvert. La puissance maximale du foyer que nous recommandons pour cet appareil est d'environ 25-30kW. Une limite supérieure, c'est-à-dire 30 kW, est acceptable dans une situation où la chemise d'eau a une réception thermique potentiellement bonne, c'est-à-dire qu'elle est reliée, par exemple, à un système de chauffage par le sol ou à une installation de chauffage de taille appropriée. Si le foyer a été sensiblement surdimensionné par rapport à l'objet (ce qui signifie qu'il a un potentiel calorifique bien supérieur à ce que l'installation peut supporter), il est déconseillé d'utiliser cet échangeur pour les foyers supérieurs à 25 kW.
Oui, mais rappelez-vous que dans les systèmes où les pompes à chaleur doivent fonctionner à des températures basses de 35-40 degrés Celsius, une surface d'échange thermique importante est nécessaire, de l'ordre d'au moins 2-2,5 m2 de plaques d'échange pour 10 kW de pompe à chaleur (de nombreux installateurs même donner des facteurs de conversion beaucoup plus élevés). Dans les systèmes où la pompe doit fonctionner à une température légèrement supérieure, le facteur de conversion est légèrement inférieur, mais également exigeant. Cela signifie que le modèle Ba-16-50 d'une superficie de 0,80 m2 ne doit pas fonctionner avec des pompes supérieures à 5-6 kW. Ce n'est pas encore une taille conçue pour la Pompe a Chaleur, son application de base est de connecter un système fermé et ouvert en coopération avec des chaudières à gaz, à granulés, à combustible solide, à biomasse ou à charbon.
