Comment connecter correctement un échangeur de chaleur Nordic Tec ? Puis-je modifier le sens de l’écoulement ?

4582 Vues 3 Appréciée Publié le: 23/08/2024


Quelle direction du flux pour un échangeur à plaques ?

✅ Les échangeurs à plaques Nordic Tec possèdent sur la plaque signalétique des flèches destinées à rappeler à l'installateur que le raccordement doit respecter le principe du contre-courant - les échangeurs Nordic Tec sont des dispositifs à contre-courant. Cela signifie que les liquides circulant dans les deux canaux de l'échangeur doivent s'écouler en direction opposée l'un par rapport à l'autre. ✅ Le non-respect du contre-courant est l'une des erreurs les plus courantes lors du raccordement et entraîne une diminution significative de l'efficacité du transfert thermique, c'est-à-dire que l'installation avec un raccordement incorrect ne fonctionne pas correctement.

Peut-on connecter l'échangeur dans le sens inverse des flèches ?

Parfois, cependant, la méthode de raccordement ne nous convient pas tout à fait. Nous souhaiterions connecter l'appareil en contre-courant - mais de préférence dans le sens inverse des flèches sur l'étiquette... Peu importe comment nous tournons l'échangeur thermique - nous n'aimons pas le raccordement conforme aux flèches, et nous ne voulons pas entreprendre des modifications laborieuses de l'installation...

✅ La réponse est simple - nous pouvons librement inverser la direction du flux, car les canaux de l'échangeur à plaques ont la même capacité dans les deux sens (du moins si nous parlons des échangeurs de marque NORDIC TEC). Les flèches ont uniquement un caractère de rappel et ne sont pas contraignantes pour l'installateur ou l'utilisateur. ✅ Cependant, il est important de se rappeler qu'en changeant la direction du flux dans un canal - nous devons toujours changer la direction du flux dans l'autre canal de l'échangeur, afin de respecter le principe du contre-courant.

Pouvons-nous changer la position de l'échangeur de chaleur dans n'importe quelle direction ?

❌ Pas tout à fait, il existe également d'autres règles pour le raccordement de l'échangeur. N'oublions pas que, quelle que soit la situation, l'échangeur de chaleur doit être installé en position verticale. Le montage en position horizontale ne garantit pas que l'appareil se purgera correctement, et un échangeur d'air emprisonné ou totalement bloqué est fréquent.

Kits pour un montage correct

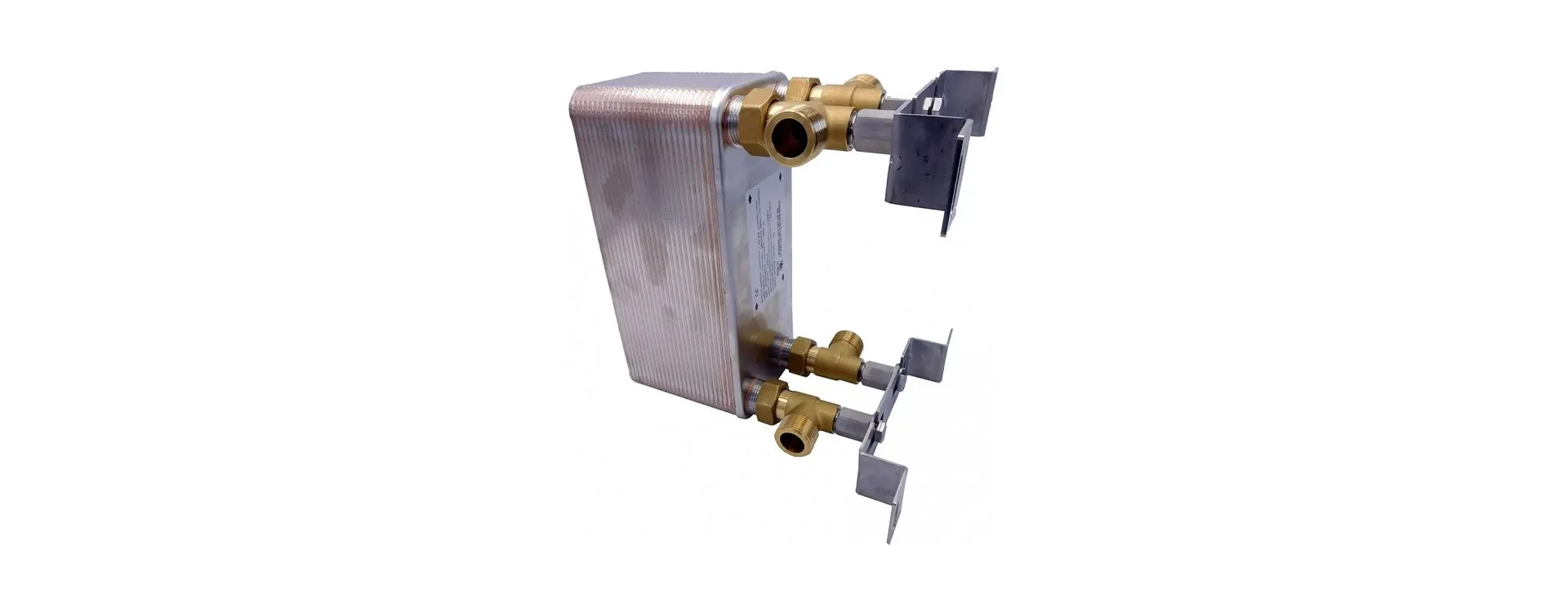

✅ Nous recommandons l'utilisation de supports de montage dédiés aux échangeurs de chaleur à plaques, qui garantiront une position verticale et une installation sécurisée contre les vibrations. Si vous ne les utilisez pas (vous pouvez bien sûr chercher d'autres solutions), il faut garder à l'esprit que l'échangeur en position latérale ou horizontale ne fonctionnera pas correctement.

Schéma de raccordement de l'échangeur à plaques - blog Nordic Tec

Le schéma de raccordement de l'échangeur à plaques est assez simple si l'on respecte les règles ci-dessus - contre-courant et position verticale. On peut le voir approximativement sur le dessin ci-dessous. Il représente le côté de la source de chaleur (flèche rouge) et le côté de la réception (flèche bleue). Le schéma de raccordement des échangeurs à plaques contre-courant Nordic Tec ci-dessous est simplifié, mais il couvre en réalité cette question.

Selon le schéma, les liquides dans l'échangeur ne doivent pas circuler dans le même sens, mais dans le sens inverse. C'est uniquement dans ce cas que l'échangeur contre-courant atteindra son efficacité.

Schéma de raccordement de l'échangeur à plaques NORDIC TEC BLOG

___

✅ Nous vous invitons également à consulter le guide complet - étape par étape sur comment raccorder correctement un échangeur à plaques.

_______

Mise à jour : BO, 9-2024
