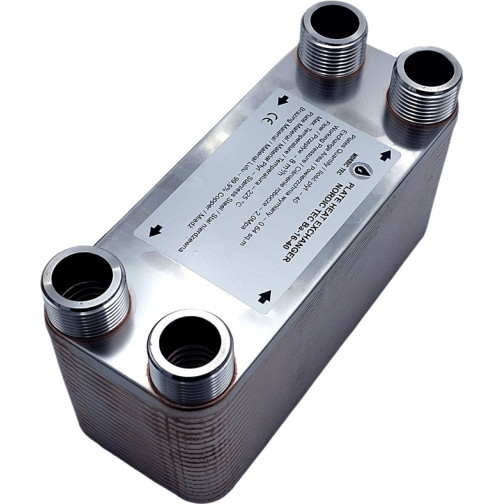

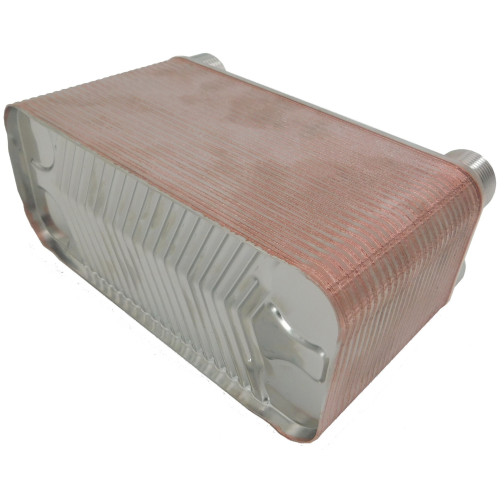

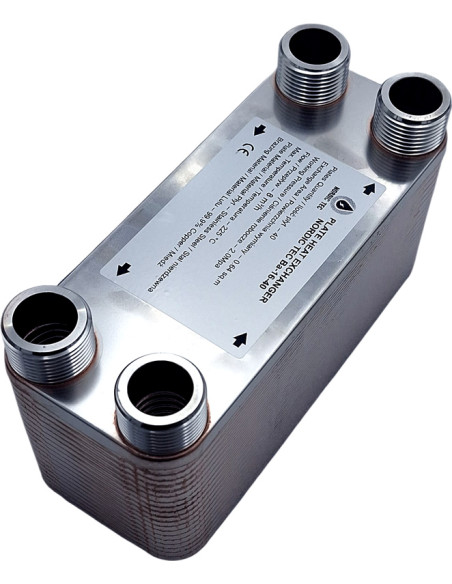

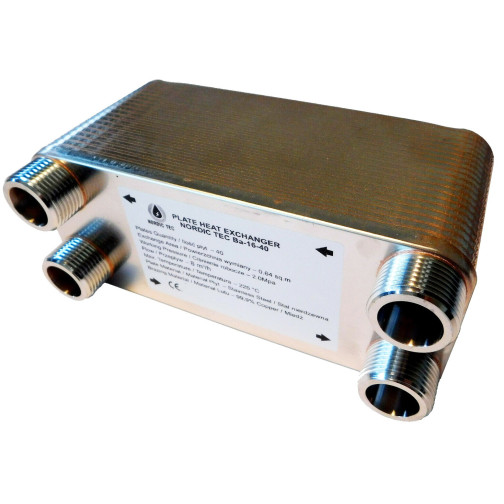

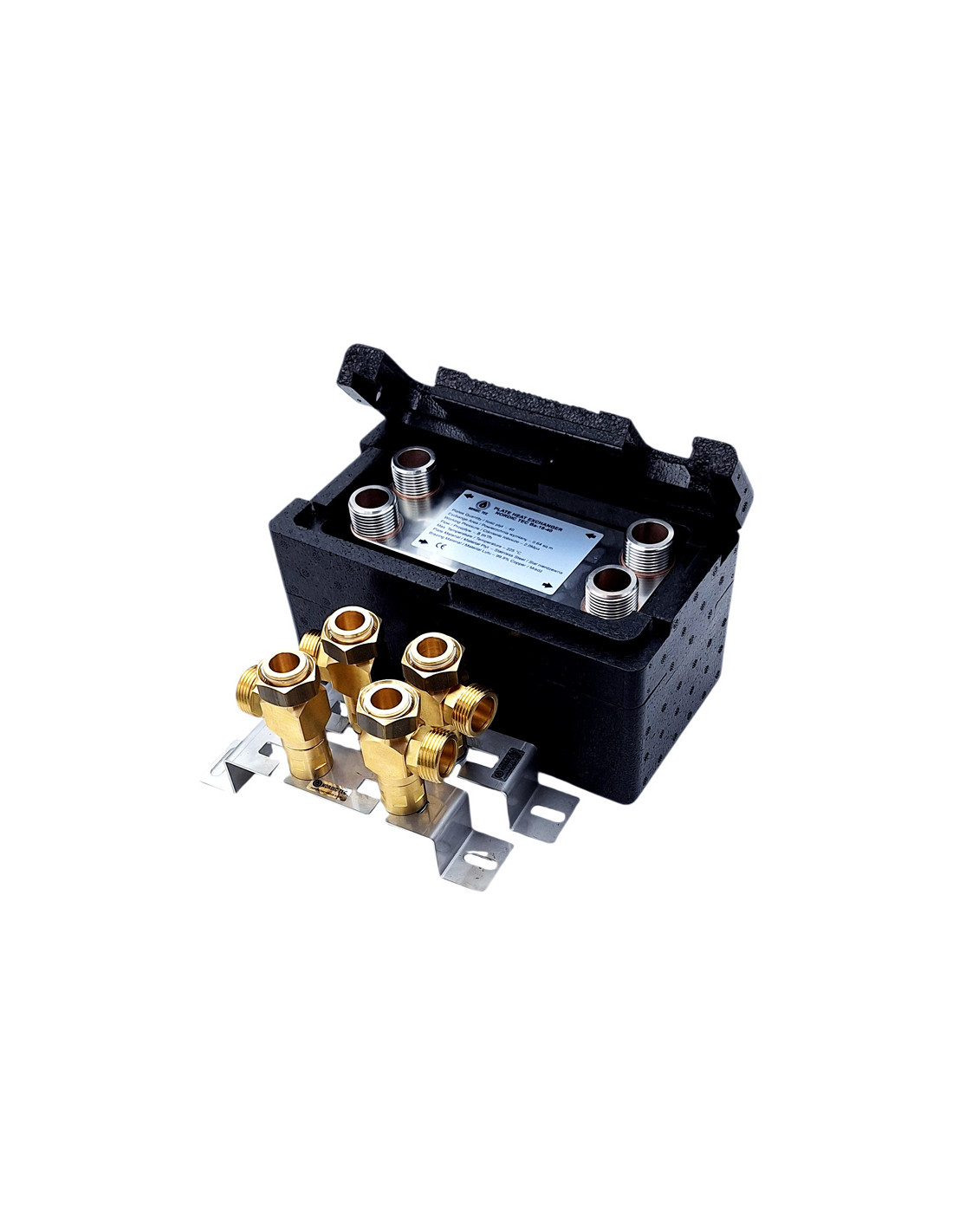

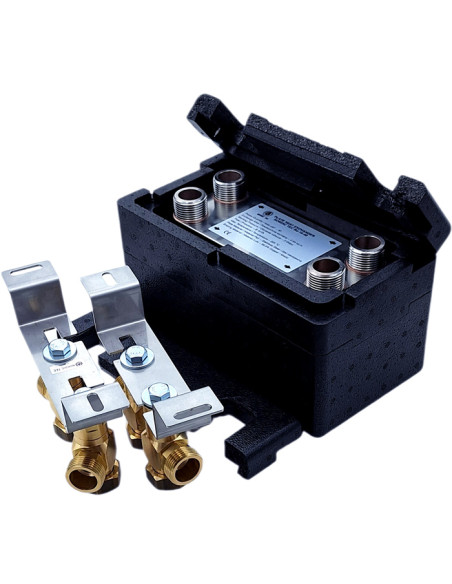

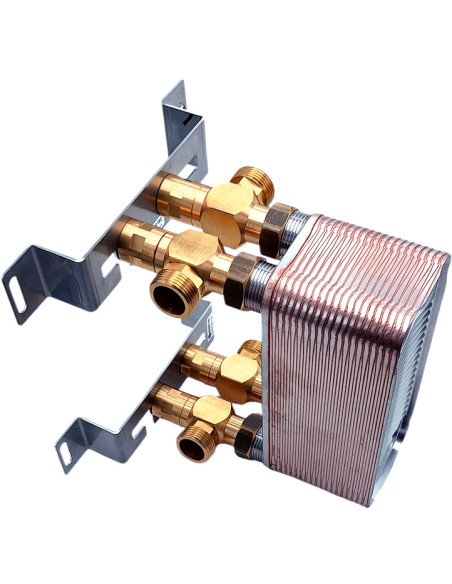

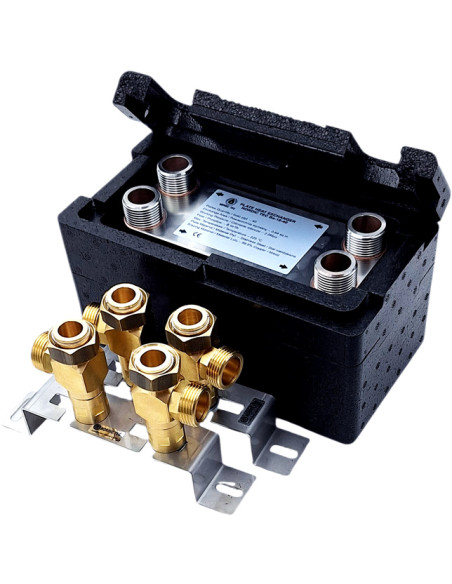

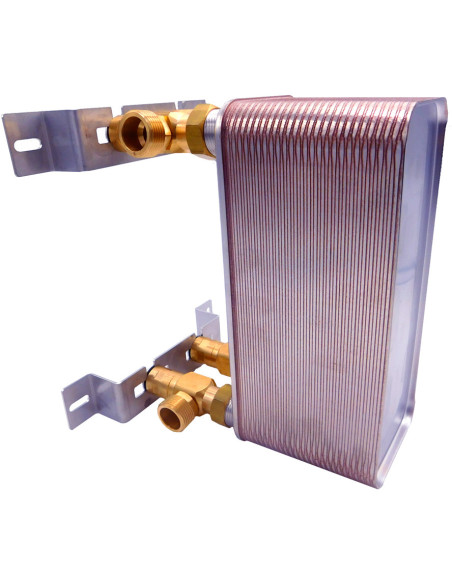

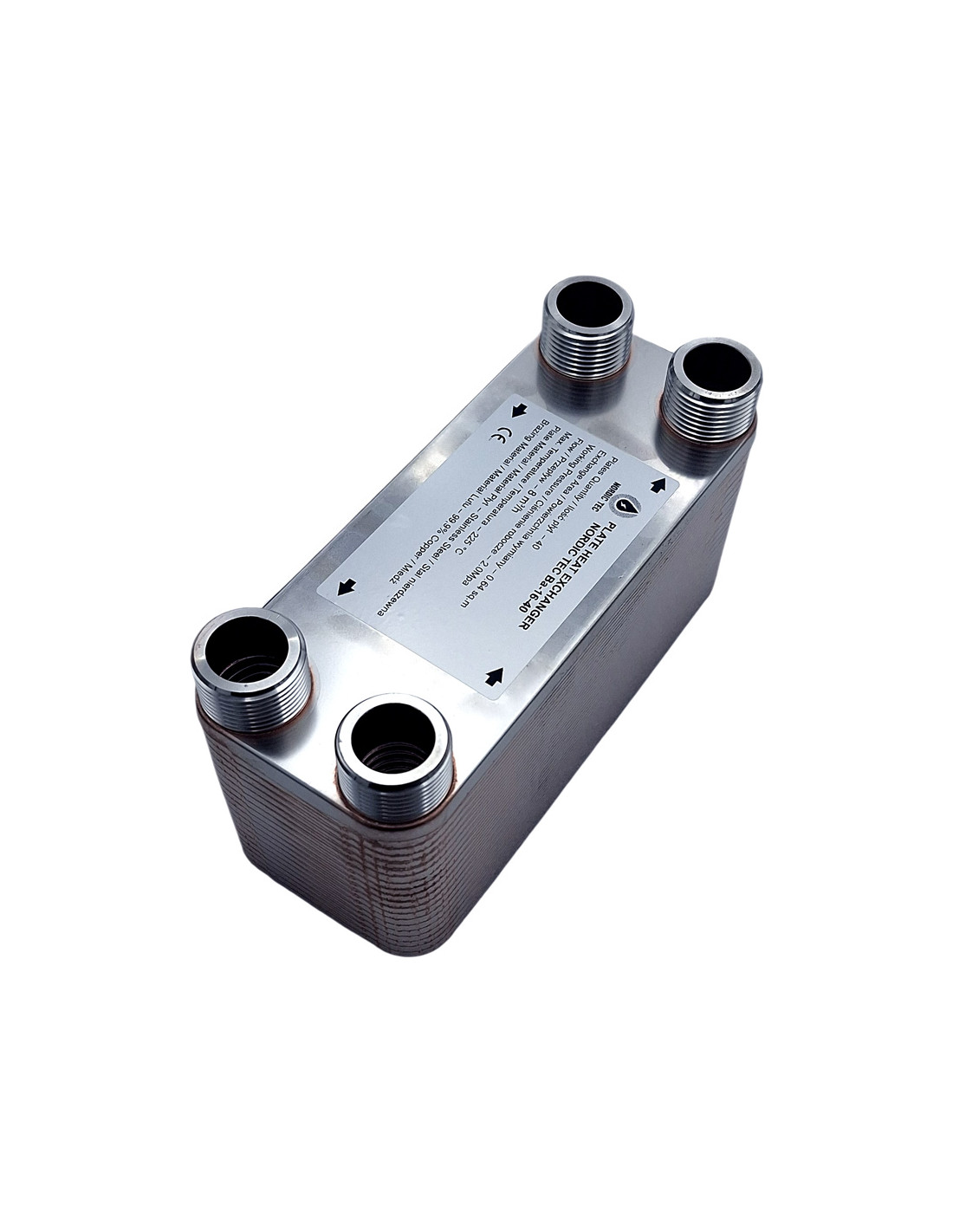

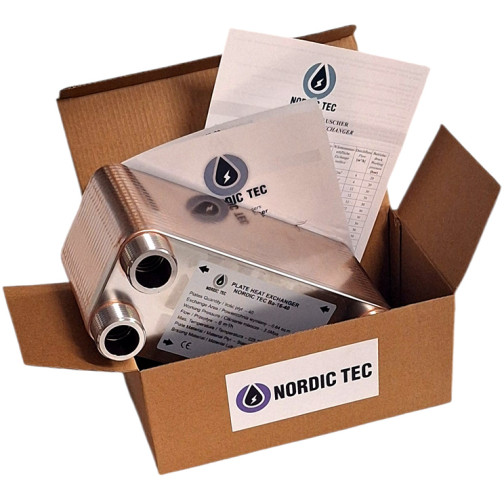

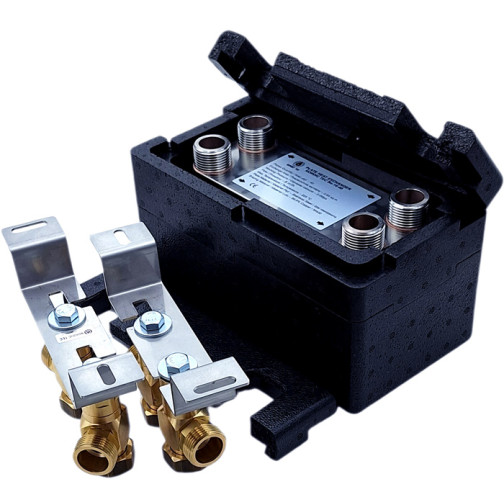

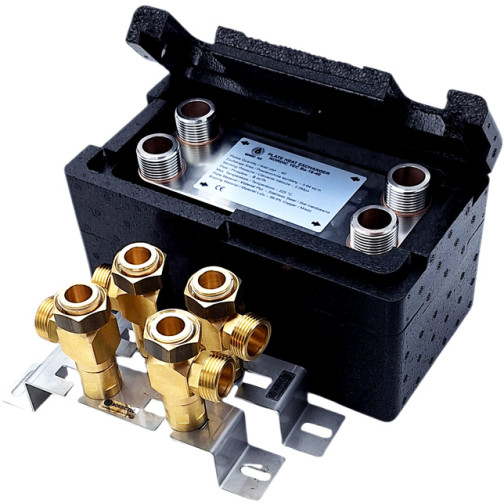

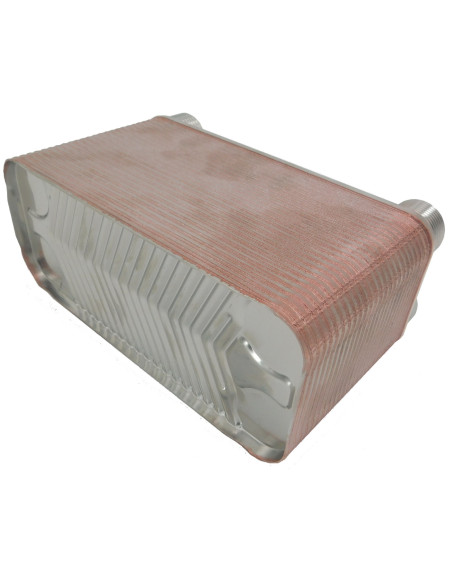

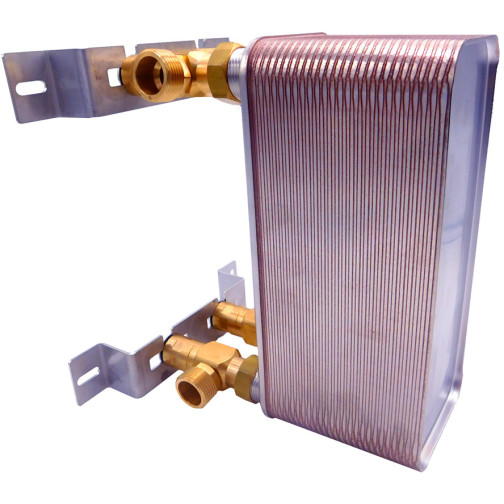

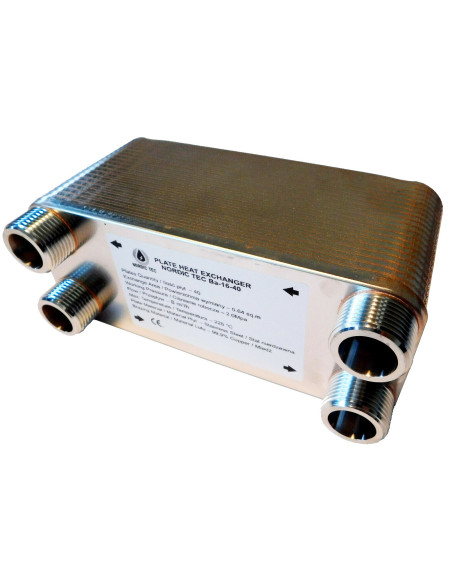

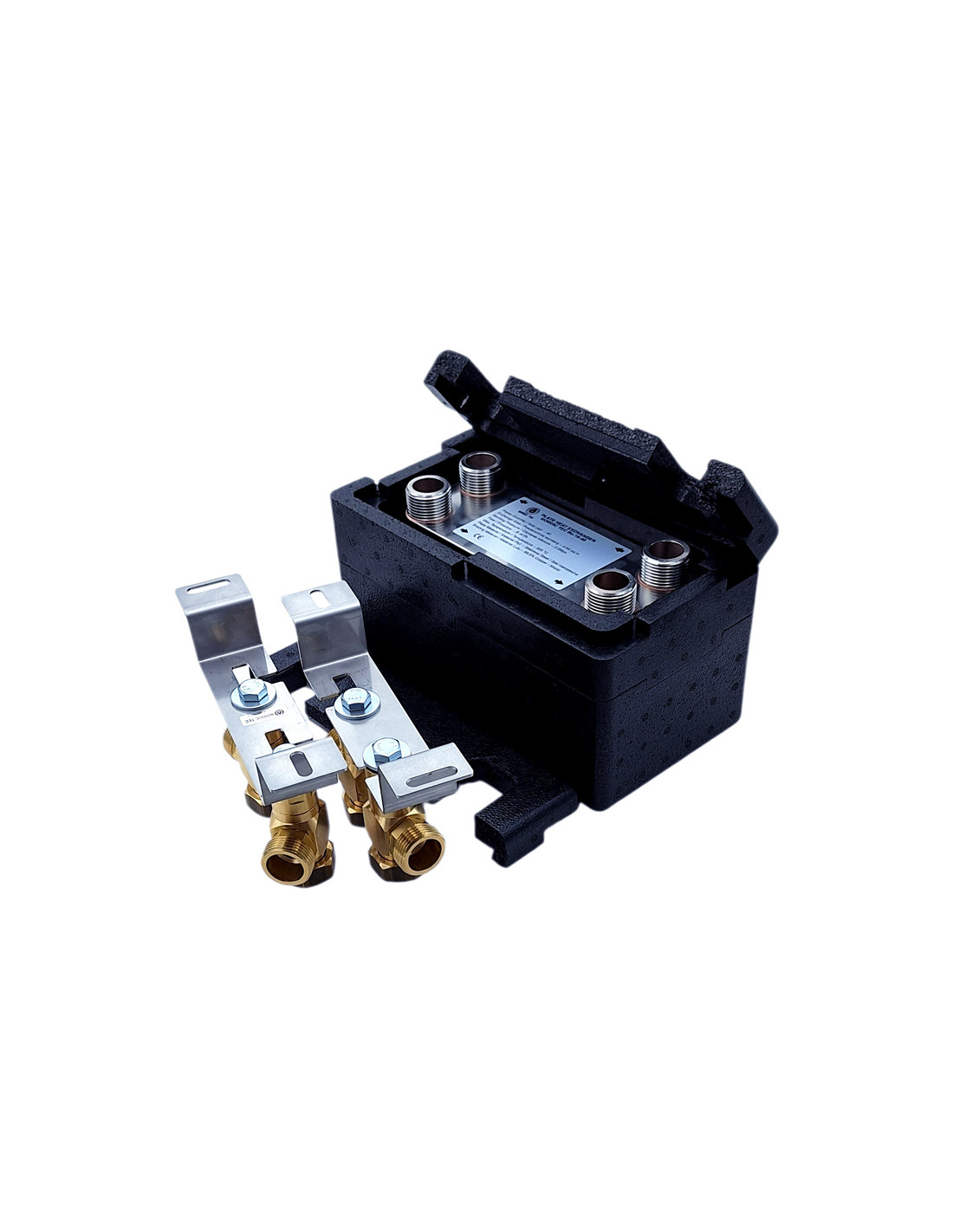

Échangeur de chaleur Nordic Ba-16-40 1" 150kW

Échangeur de chaleur Nordic Tec Ba-16-40 - connexions 4x 1", 40 plaques

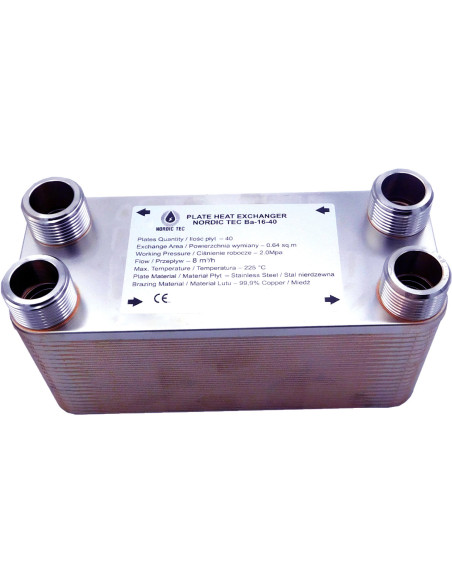

Détails techniques:

• Inox 316L, brasage cuivre 99.9% Cu

• Connexions : 4x 1 "

• Pression de travail - jusqu'à 20 bar

• Pression d'essai - 40 bars

• Température maximale de travail : jusqu'à + 230°C

• Débit - 8 m3/h

Surface d'échange - 0,640 m²

 Utilisation la plus courante - Échangeur de chaleur Ba-16-40

• Installation avec une cheminée comme source de chaleur supplémentaire. Cet échangeur peut fonctionner avec des cheminées jusqu'à 20 - 25 kW
• Installations de chauffage central avec chaudières. L'appareil convient au raccordement de chaudières à gaz, charbon, bois, pellets - jusqu'à 25kW de puissance nominale
• Panneaux solaires (collecteurs) - traditionnels, c'est-à-dire fonctionnant avec du glycol pour préparer de l'eau chaude
• Réfrigération industrielle, il peut fonctionner avec le refroidissement de diverses substances, par exemple l'huile
• Installations de chauffage central basé sur le chauffage au sol, dans un système sous pression, séparé du reste du système de chauffage
• Chauffage des halls d'entrepôt avec des radiateurs à air chaud

Dimensions:

(A) - 220 mm
(B) - 90 mm
(F) - 98 mm
(C) - 180 mm
(D) - 52 mm

________

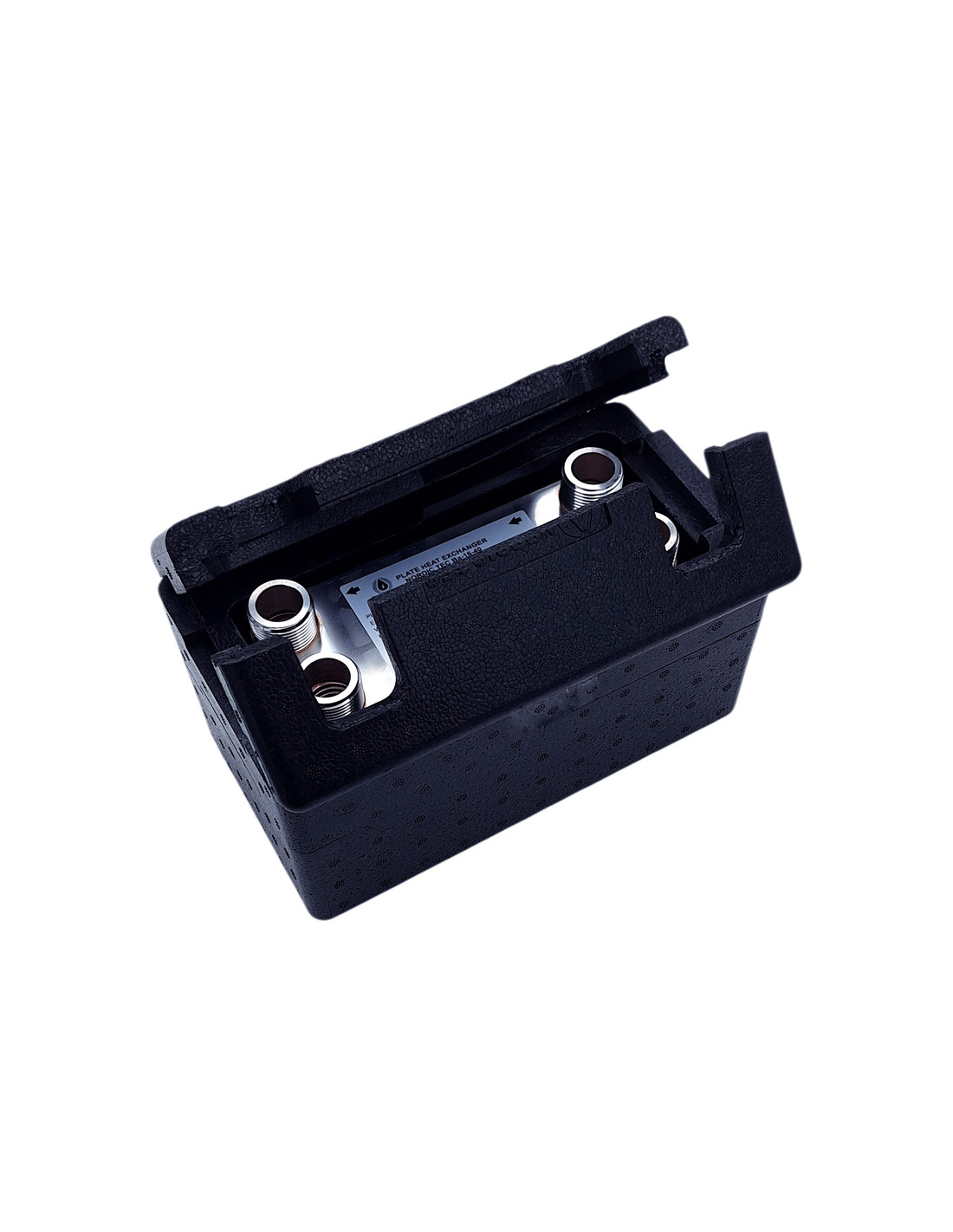

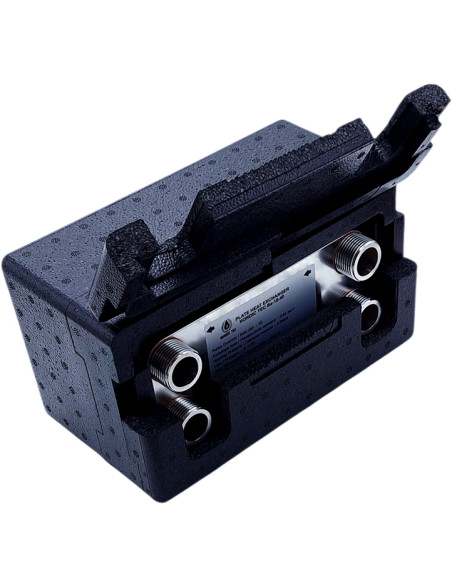

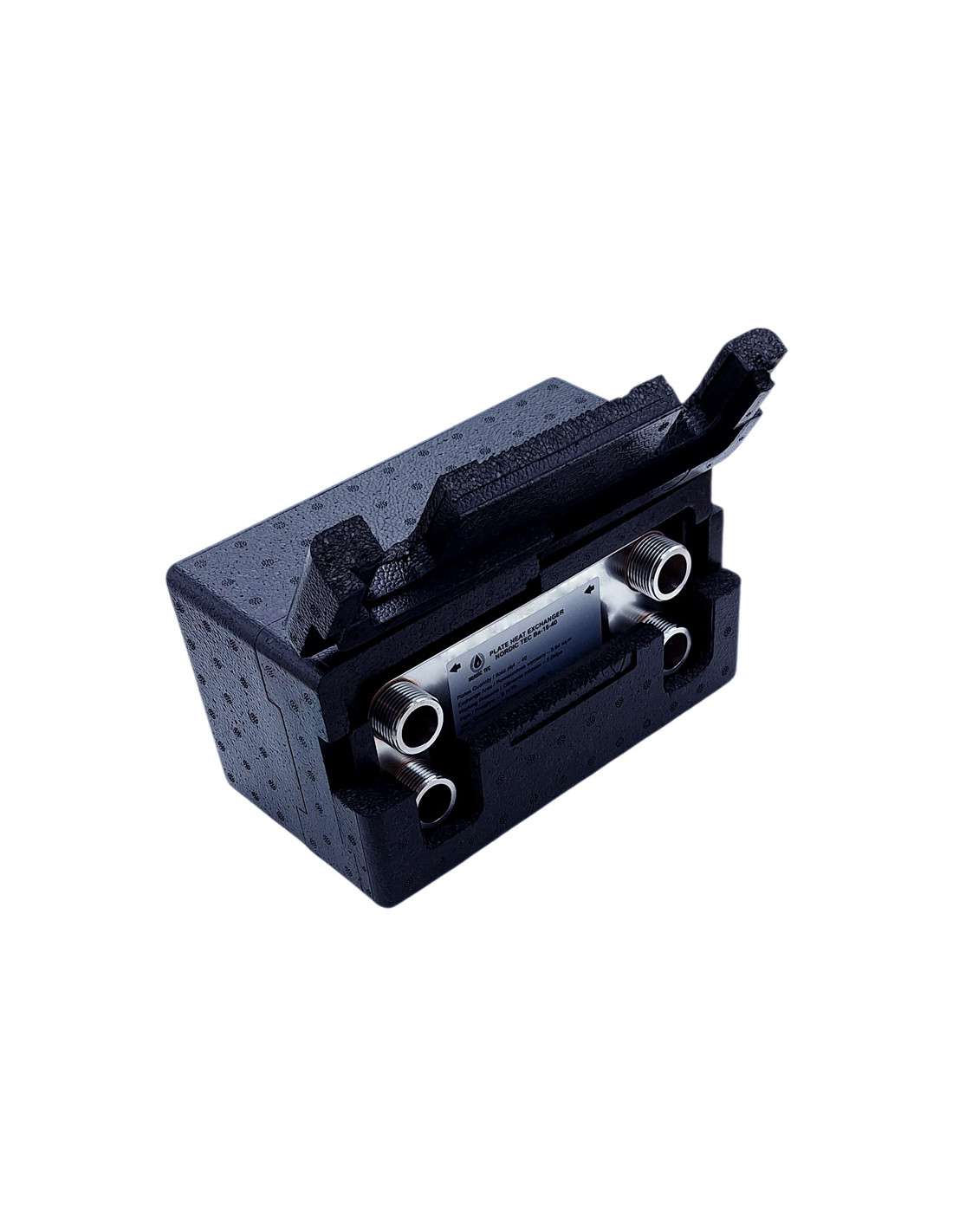

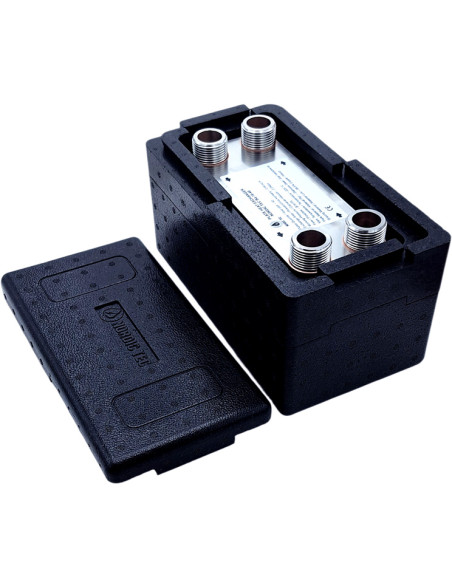

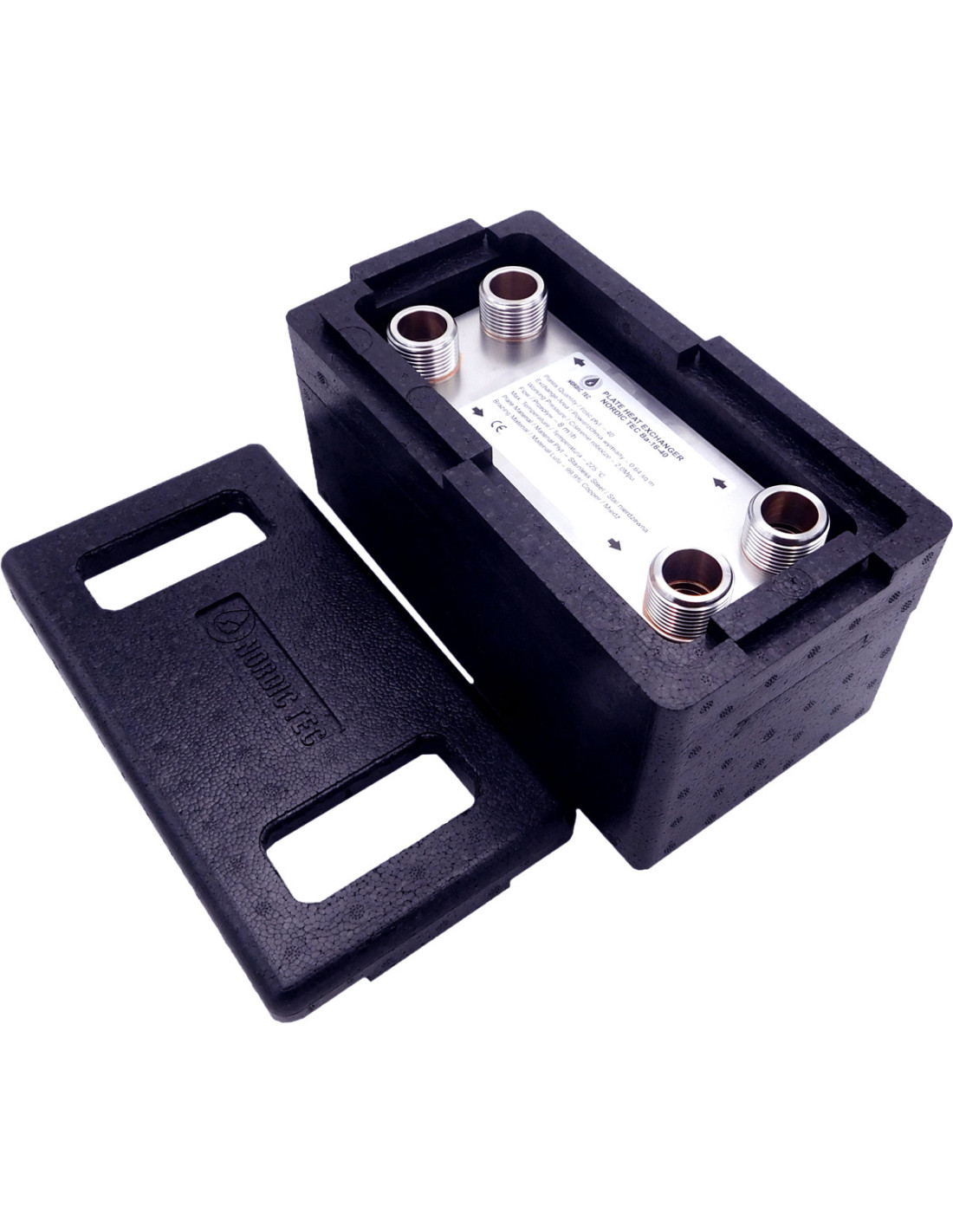

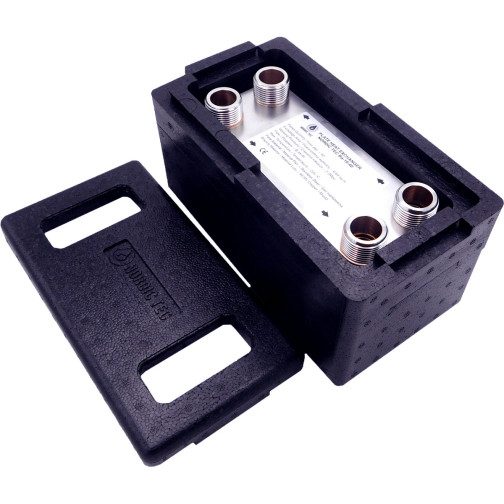

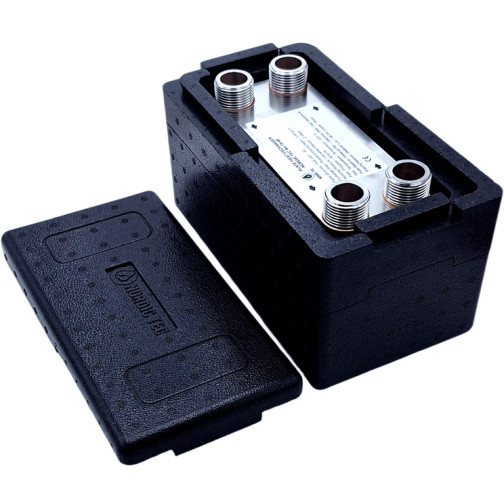

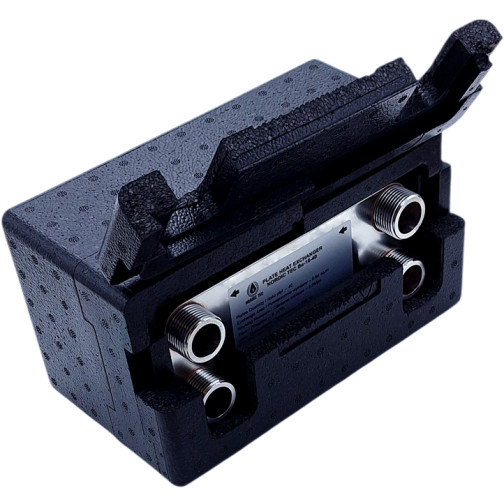

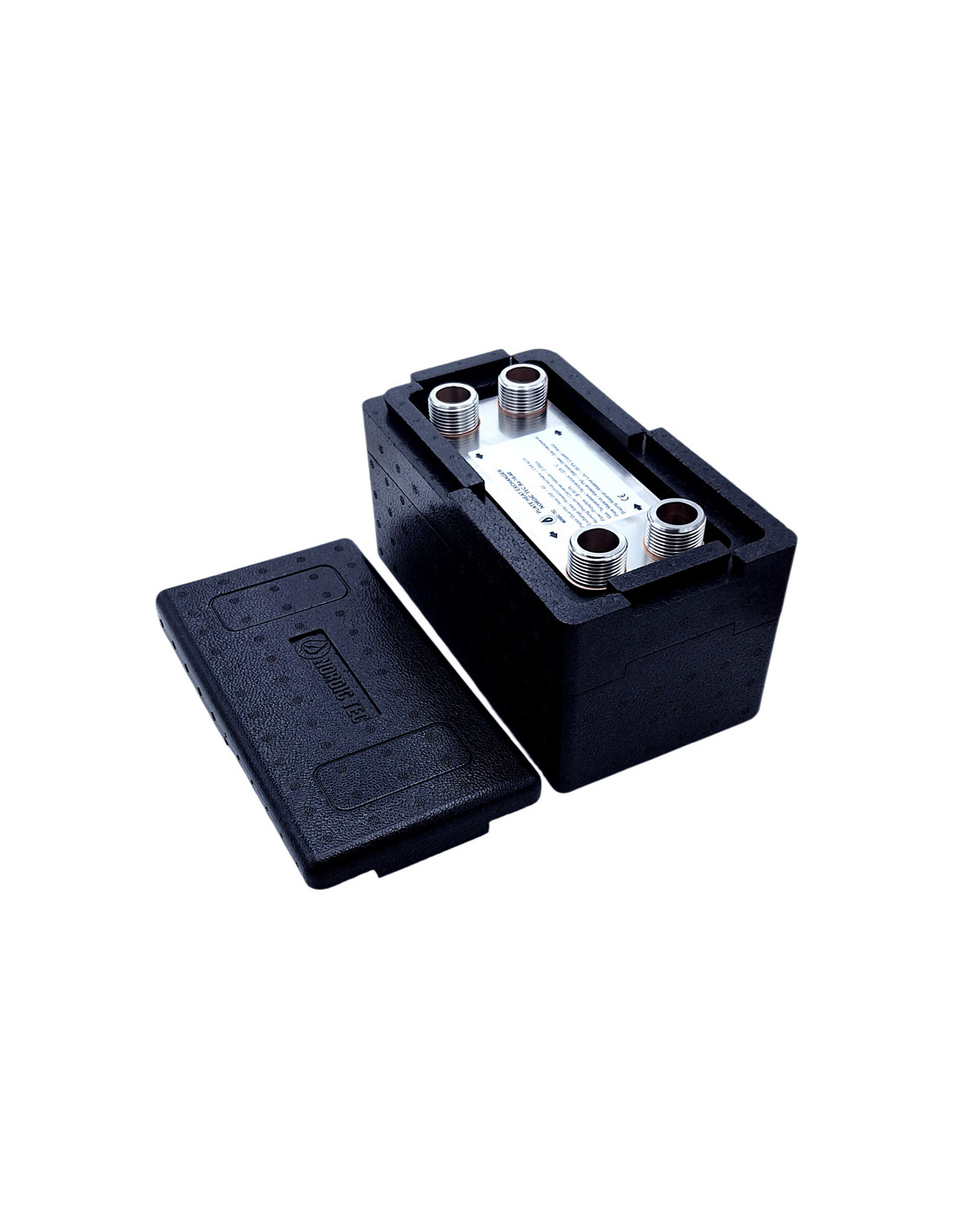

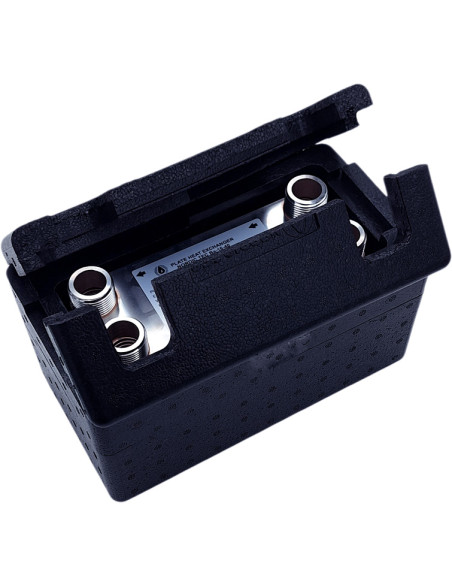

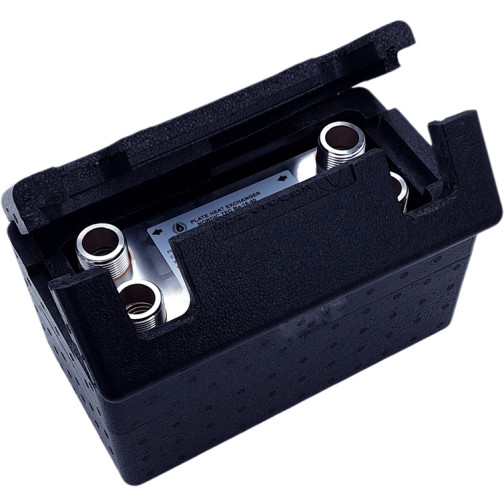

L'isolation thermique est-elle nécessaire pour un échangeur thermique ? Comment fonctionne un échangeur à plaques sans isolation ?

L'isolation n'est pas indispensable – cependant, il faut être conscient que l'échangeur libère une partie de la chaleur qu'il reçoit de la chaudière, de la pompe à chaleur ou de la cheminée également vers l'extérieur. Cela réchauffe légèrement la pièce où il se trouve – une pièce que nous n'avons généralement pas besoin de chauffer, comme une chaufferie. L'ampleur de ces pertes dépend principalement de la surface extérieure de l'échangeur, mais aussi de la température ambiante et de la température d'alimentation de l'appareil. Ces pertes sont généralement estimées entre quelques pourcents et même jusqu'à une dizaine de pourcents.

Si nous voulons concevoir un système de chauffage efficace et économique, il est recommandé d'isoler chaque élément important de l'installation de chauffage central. Sinon, nous payons pour une chaleur qui chauffe la chaufferie ou la cave. Compte tenu de l'ampleur potentielle de ces pertes, l'isolation est rapidement rentabilisée. C'est pourquoi nous recommandons vivement son utilisation dans les systèmes de chauffage, tandis que dans les systèmes de refroidissement, cela n'est évidemment pas pertinent.
