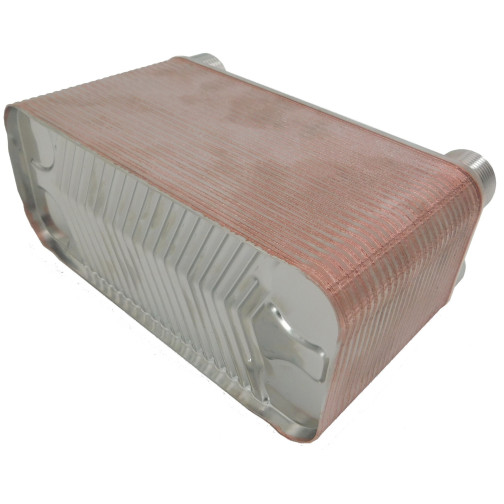

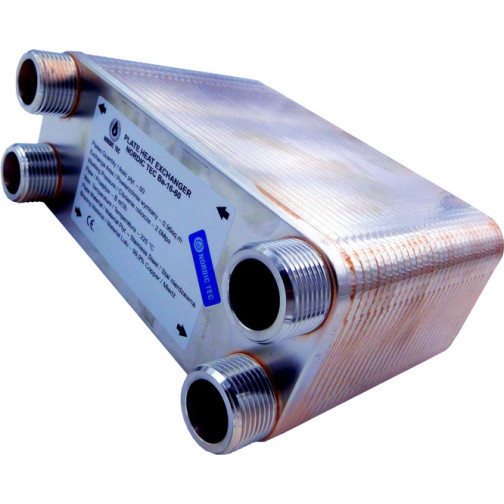

Échangeur thermique brasé à 60 plaques – principalement utilisé comme échangeur thermique pour le chauffage central, permettant de séparer les circuits fermés et ouverts. Dans cette application, l'échangeur à 60 plaques peut fonctionner avec des chaudières de chauffage central ainsi qu'avec des cheminées. Il est équipé de raccords d'un pouce (1").
☑️ Échangeur thermique à plaques d'une marque fiable
✅ Livraison gratuite en FR & en BE
Détails techniques - Échangeur de chaleur Nordic Tec Ba-16-60:
La surface d'échange thermique, c'est-à-dire la surface des plaques de l'échangeur à 60 plaques proposé ici, est de 0,96 mètre carré, ce qui en fait l'un des plus grands modèles de la série Ba-16.
Dimensions - Échangeur de chaleur Ba-16-60
(A) - 220 mm
(B) - 90 mm
(F) - 144 mm
(C) - 180 mm
(D) - 52 mm
______
Accessoires recommandés pour l'échangeur de chaleur - en option au choix:
Avant toute installation similaire, l'installation de vannes doit être envisagée afin de pouvoir bloquer le flux d'eau et retirer l'appareil du système en cas de défaillance. Cela vaut également pour les équipements qui ont rarement des pannes - comme les échangeurs de chaleur - car chaque équipement peut nécessiter une maintenance. Avec les échangeurs de chaleur, l'installation de vannes nous permet de retirer l'appareil sans vidanger l'ensemble de l'installation d'eau et de procéder au nettoyage nécessaire. Théoriquement, un échangeur de chaleur doit être nettoyé tous les 12 à 18 mois.
Il est recommandé d'installer des thermomètres à l'entrée et à la sortie du échangeur de chaleur pour surveiller l'efficacité du transfert de chaleur. Ils permettent le diagnostic de problèmes potentiels et la prise de mesures telles que le nettoyage de l'échangeur de chaleur ou l'ajustement des flux de pompe en cas de baisse de température à l'échangeur de chaleur.

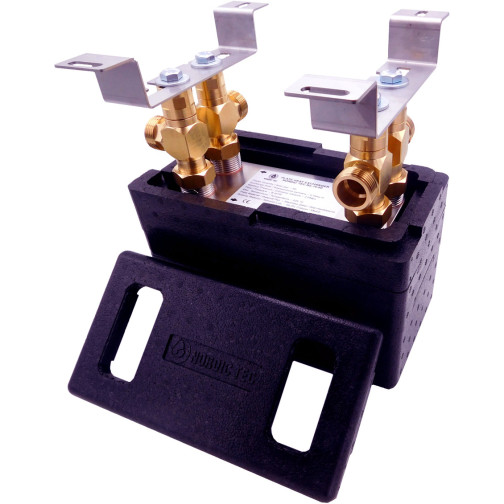

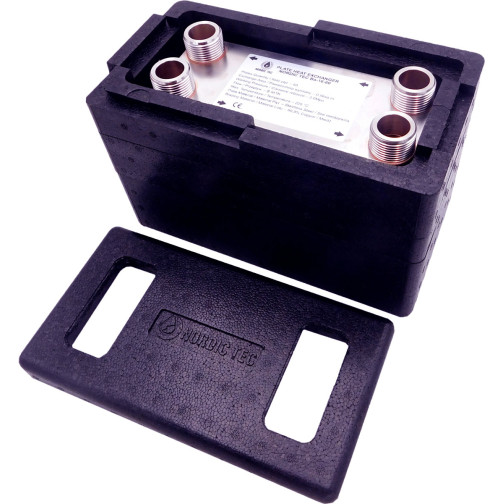

L'isolation en mousse de polypropylène noire est conçue pour limiter les pertes de chaleur, c'est-à-dire la dissipation d'une partie de l'énergie thermique provenant de l'échangeur thermique. Ces pertes doivent être compensées par la production de chaleur par la chaudière (ou la pompe à chaleur) – il est donc essentiel de les réduire afin d'éviter des coûts inutiles. Les pertes de chaleur causées par un échangeur thermique non isolé représentent généralement entre quelques pourcents et plusieurs pourcents de l'énergie thermique circulant dans l'échangeur à plaques et dépendent de nombreux facteurs, tels que la température d'entrée, la température ambiante – mais surtout de la taille de la surface extérieure de l'échangeur à plaques.
Pour des raisons évidentes, aucune isolation n'est utilisée pour les échangeurs thermiques fonctionnant dans des systèmes de refroidissement.

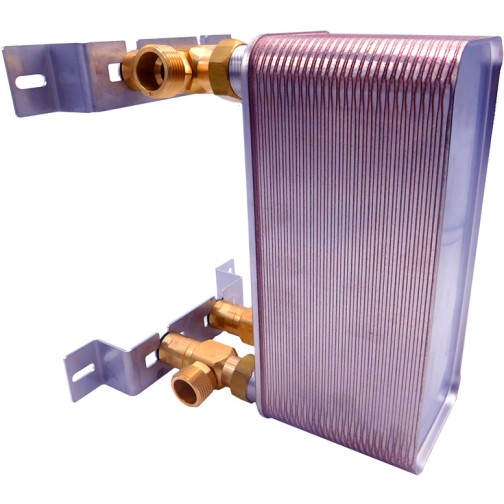

Ensemble de montage pour échangeur de chaleur à plaques d'un diamètre compatible avec le modèle Ba-16-60, soit d'une taille de 1 pouce. L'ensemble de support préfabriqué permet un gain de temps considérable pour l'installateur car il n'a pas besoin de chercher chaque élément individuellement (ce qui serait de toute façon difficile). Il permet une grande facilité de connexion de l'échangeur de chaleur grâce à des vis pivotantes.
Un avantage inestimable est que l'échangeur de chaleur est monté de manière stable pendant de nombreuses années grâce au support, et que les microturbulences générées par les pompes de circulation ne provoquent pas de fuites aux connexions de l'échangeur de chaleur.
