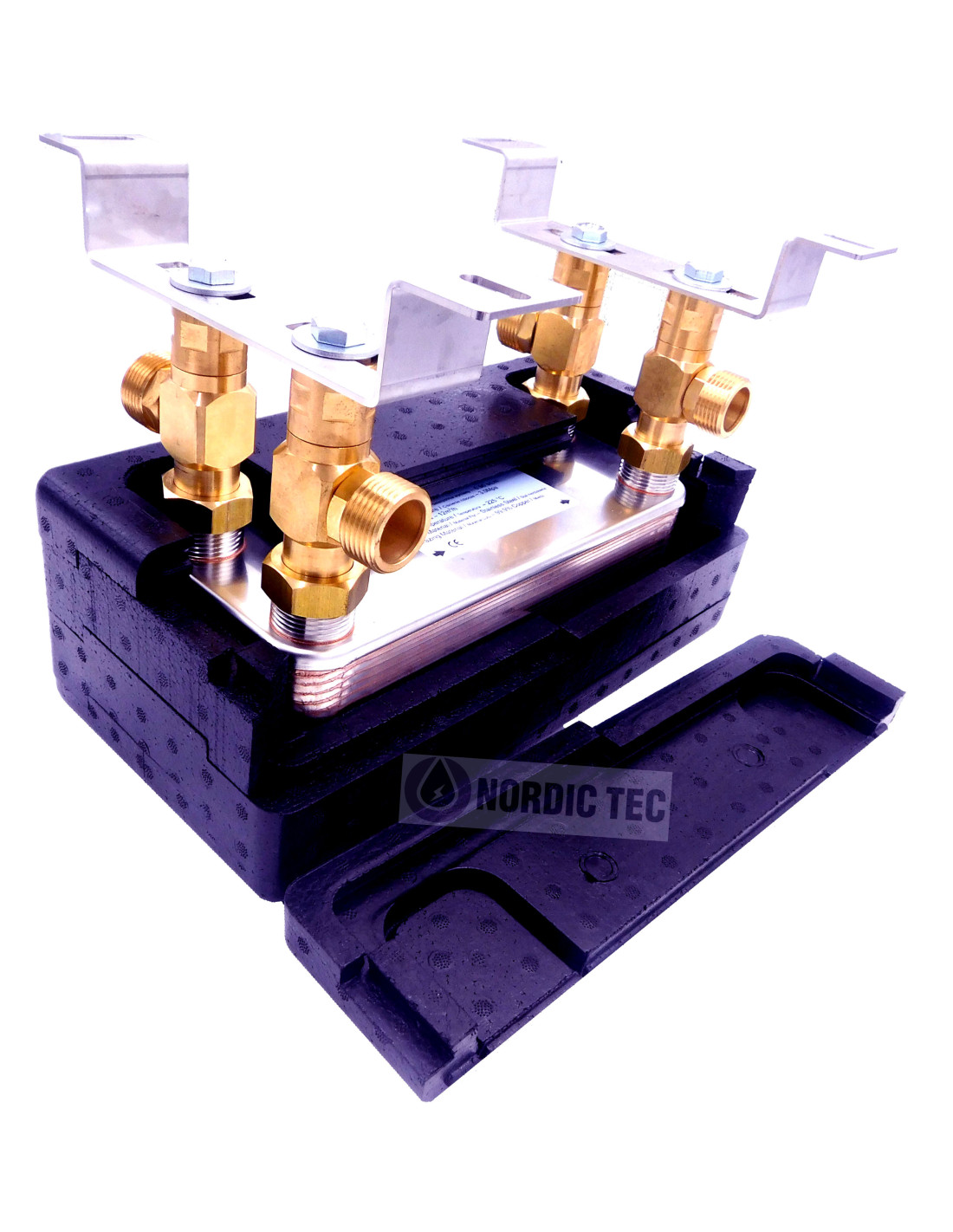

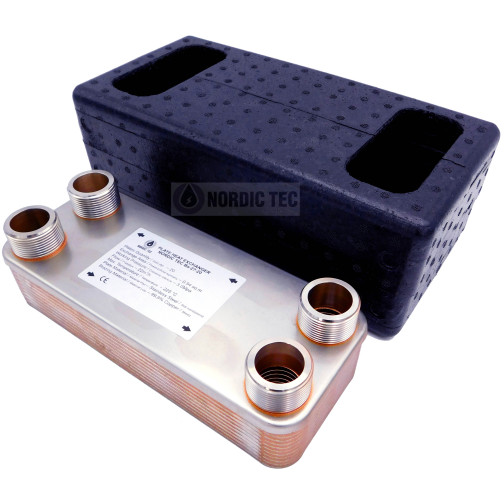

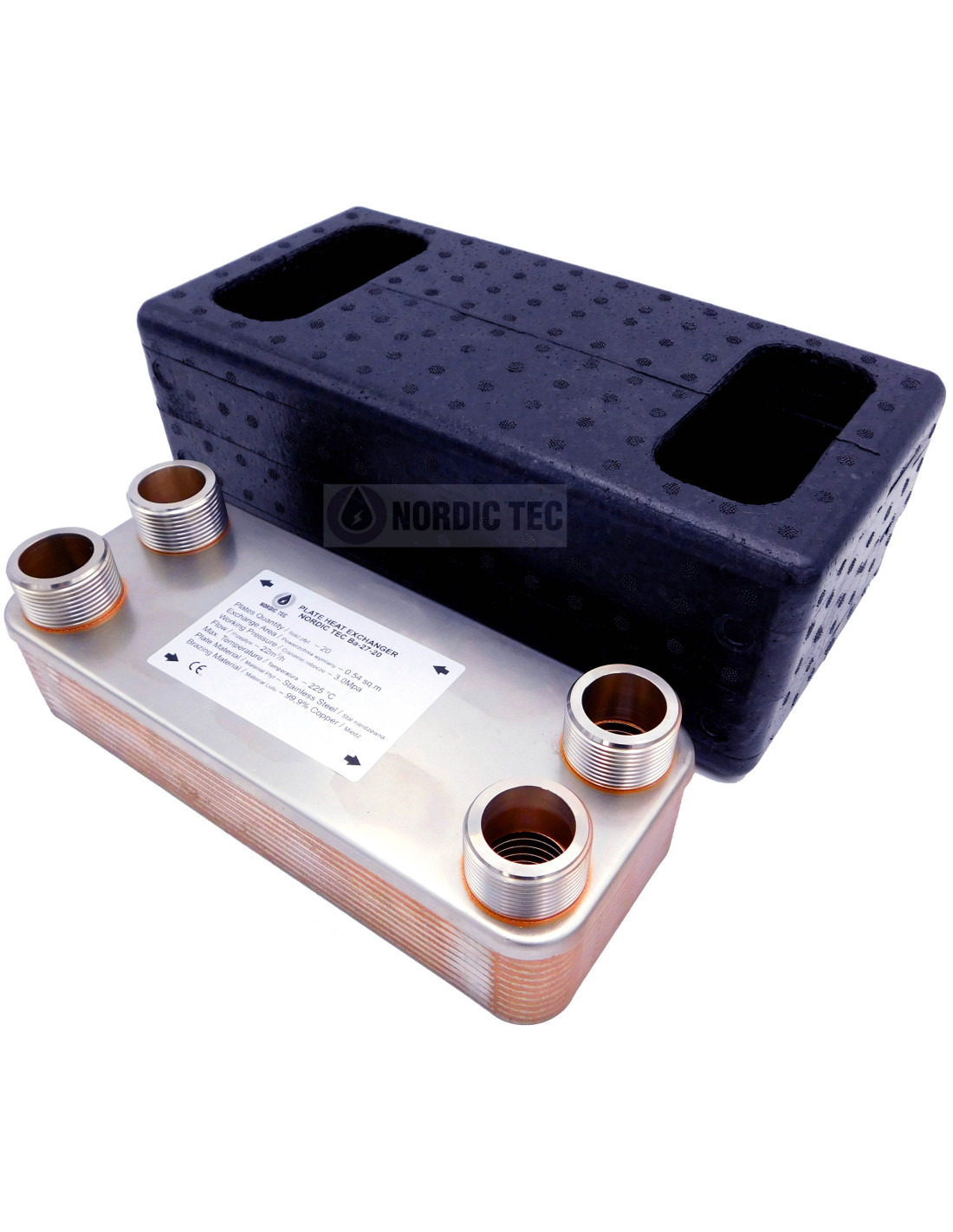

Isolation Thermique IZ-Ba-32-30 / IZ-Ba-27-30
Accessoires pour échangeurs

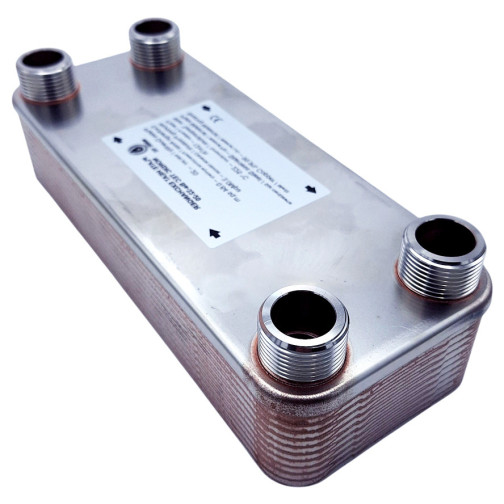

Plaques: 20
Connexions : 1"
Surface d'échange: 0,640m²
Puissance nominale: 125 kW
Détails techniques:
Inox 316L, brasage cuivre 99.9% Cu
Connexions : 4x 1 "
Pression de travail - jusqu'à 30 bar
Pression d'essai - 45-60 bars
Température maximale de travail : jusqu'à + 230°C
Débit - 12 m3/h
Si l'échangeur de chaleur est utilisé avec de l'eau, il doit s'agir d'eau préalablement traitée. Il ne doit pas s'agir d'eau de pluie ni d'eau souterraine sans traitement préalable. L'eau ne doit pas non plus contenir de sels.
Ce modèle comporte 20 plaques, chacun d'une superficie de 0,032m². Au total, cela crée une surface de 0,64 m² - oscillant dans les limites optimales pour les maisons unifamiliales jusqu'à 250 m² (ou un peu moins dans le cas des anciennes installations de chauffage central et des bâtiments anciens). Veuillez noter, cependant, que la sélection de l'échangeur de chaleur doit prendre en compte, en premier lieu, le dispositif de chauffage qui doit alimenter l'échangeur de chaleur. Le modèle Ba-32-20 à 20 plaques sera parfait, par exemple, avec des chaudières à gaz de la taille de 20-25kW.
La surface des plaques de 0,64 m² n'est pas assez grande pour être optimale pour des appareils de basse température. L'essence de la sélection des échangeurs de chaleur pour les pompes à chaleur est que, contrairement aux chaudières, ils fonctionnent de manière optimale à basse température. De ce point de vue, nous recommandons les plus grands modèles de la série pour des pompes, à commencer par le Ba-32-40 et plus, comme vous pouvez le voir dans le graphique ci-dessus.
Le glycol est parfaitement acceptable et inoffensif pour nos échangeurs, y compris la série Ba-32 Nordic Tec. Par conséquent, ils peuvent être utilisés en toute sécurité dans des systèmes avec une solution de glycol - par exemple avec des capteurs solaires thermiques ou des pompes à chaleur (à condition que la surface soit correctement sélectionnée - comme ci-dessus). Ils peuvent également être utilisés avec succès pour connecter des circuits de chauffage supplémentaires, inondés de glycol, dans des bâtiments ou des locaux techniques séparés, chauffés uniquement pendant une partie de la saison de chauffage.
Comment dimensionner un échangeur de chaleur? Écrivez-nous si vous avez besoin d'aide

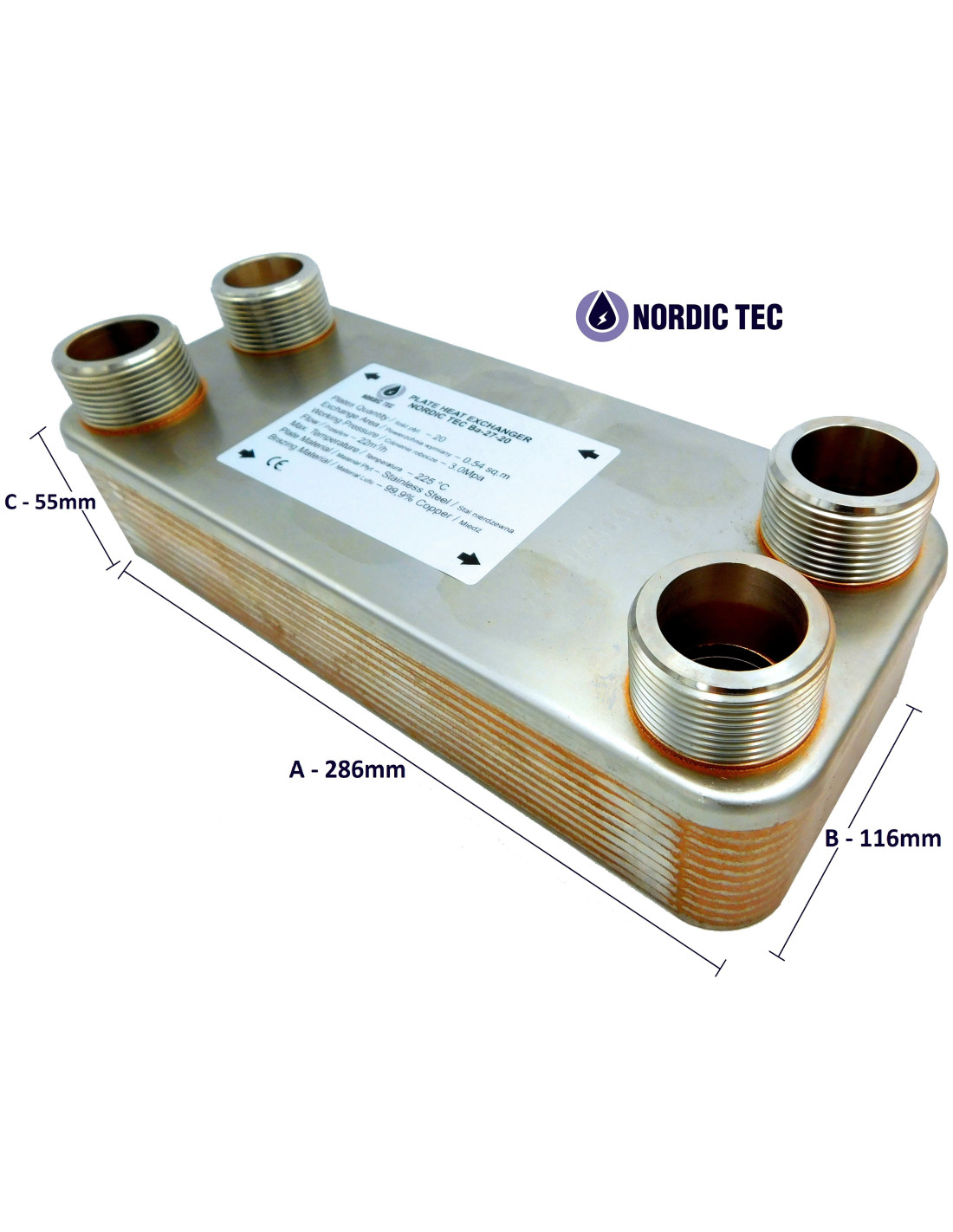

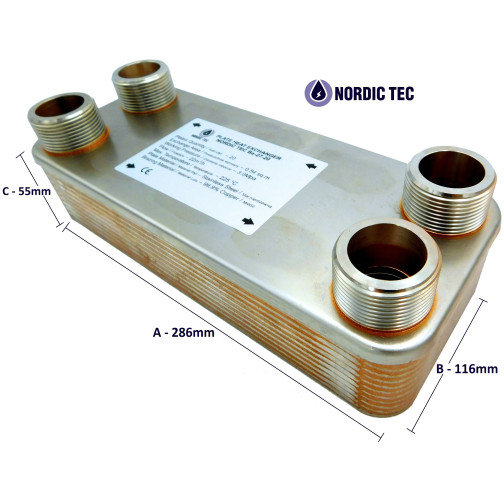

Dimensions:
