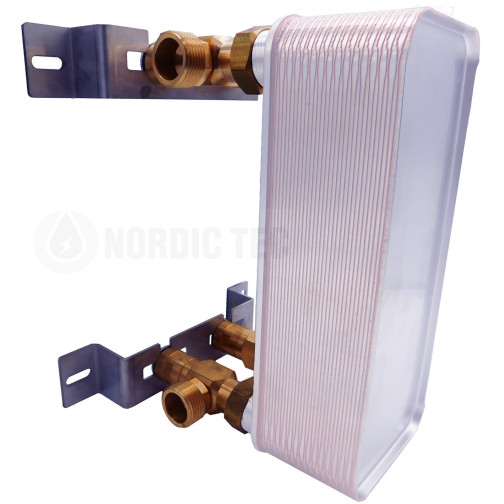

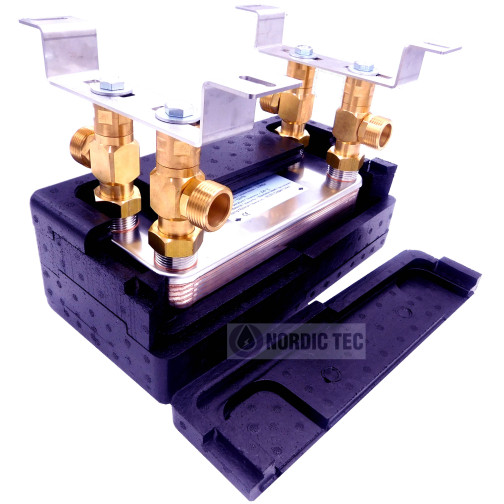

Dispositif de séparation de circuits dans des applications de chauffage ou de refroidissement. Convient aux applications qui nécessitent un écoulement libre en raison du diamètre de raccordement de 5/4" (plus grand que la norme pour les échangeurs de chaleur de cette taille).
Plaques : 20
Connexions : 1 1/4"
Surface d'échange: 0,540m²
Puissance nominale: 125 kW
Détails techniques:
Inox 316L, brasage cuivre 99.9% Cu
Connexions : 4x 5/4", DN32
Pression de travail - jusqu'à 30 bar
Pression d'essai - 45-60 bars
Température maximale de travail : jusqu'à + 230°C
Débit - 12 m3/h
Surface d'échange - 0,540 m²
L'échangeur de chaleur à 20 plaques 5/4" se caractérise par un grand diamètre de raccordements par rapport à la surface d'échange de chaleur, ce qui le rend adapté aux systèmes qui nécessitent des débits plus élevés avec des résistances éventuellement plus faibles. Un exemple de telles installations est le chauffage central - ancien systèmes basés sur des tuyaux plus épais, où l'installation d'un échangeur de chaleur de 1" signifierait un rétrécissement important du système.
En plus de ce qui précède, le modèle Ba-27-20 peut fonctionner avec pratiquement n'importe quelle source de chaleur traditionnelle - il peut s'agir à la fois d'une chemise d'eau de cheminée, d'une chaudière de chauffage central pour combustible traditionnel (charbon, bois) et d'une chaudière à combustible plus moderne - comme un four à pellets en circuit fermé ou une chaudière à condensation.
D'un point de vue théorique, il pourrait également fonctionner avec des pompes à chaleur - mais la contre-indication ici sera une surface d'échange de chauffage insuffisante, car il faut rappeler que pompes a chaleur nécessitent une sélection assez minutieuse de l'échangeur pour fonctionner efficacement et avec une consommation d'énergie moderée.

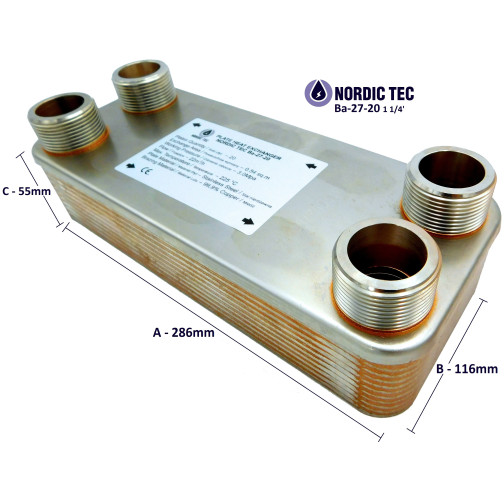

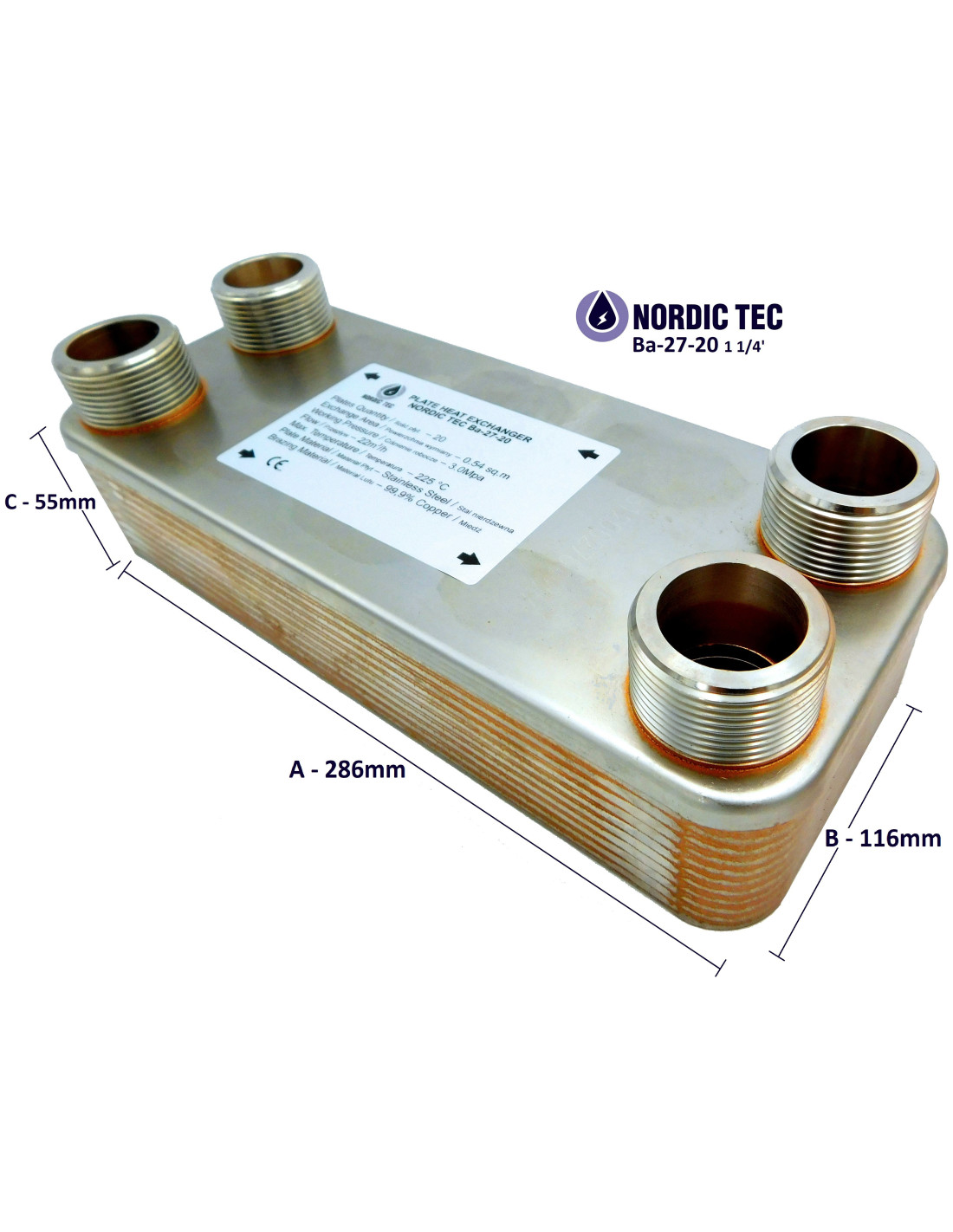

DIMENSIONS Ba-27-20:
A - 286mm
B - 116mm
C - 234mm
D - 63mm
F - 55mm
Si vous avez un problème avec le choix d'un échangeur - n'hésitez pas à nous contacter
