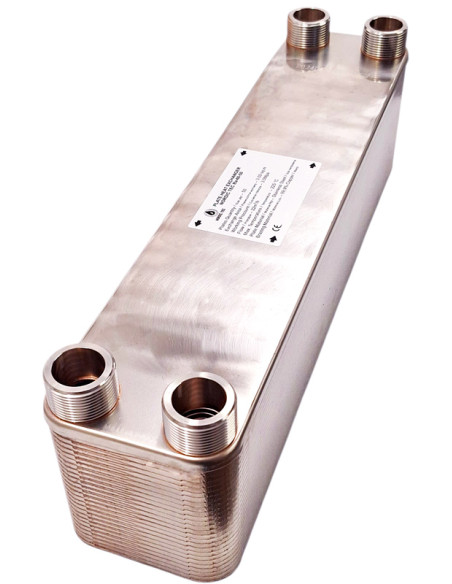

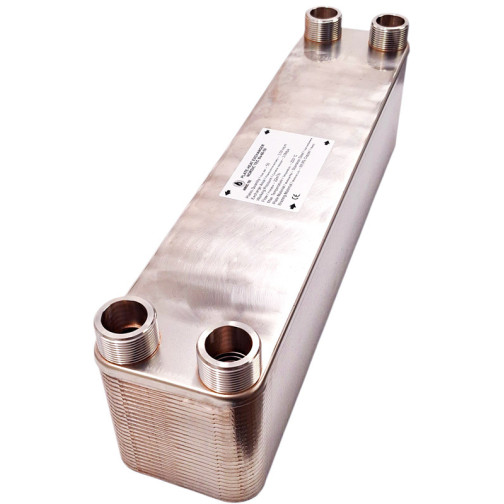

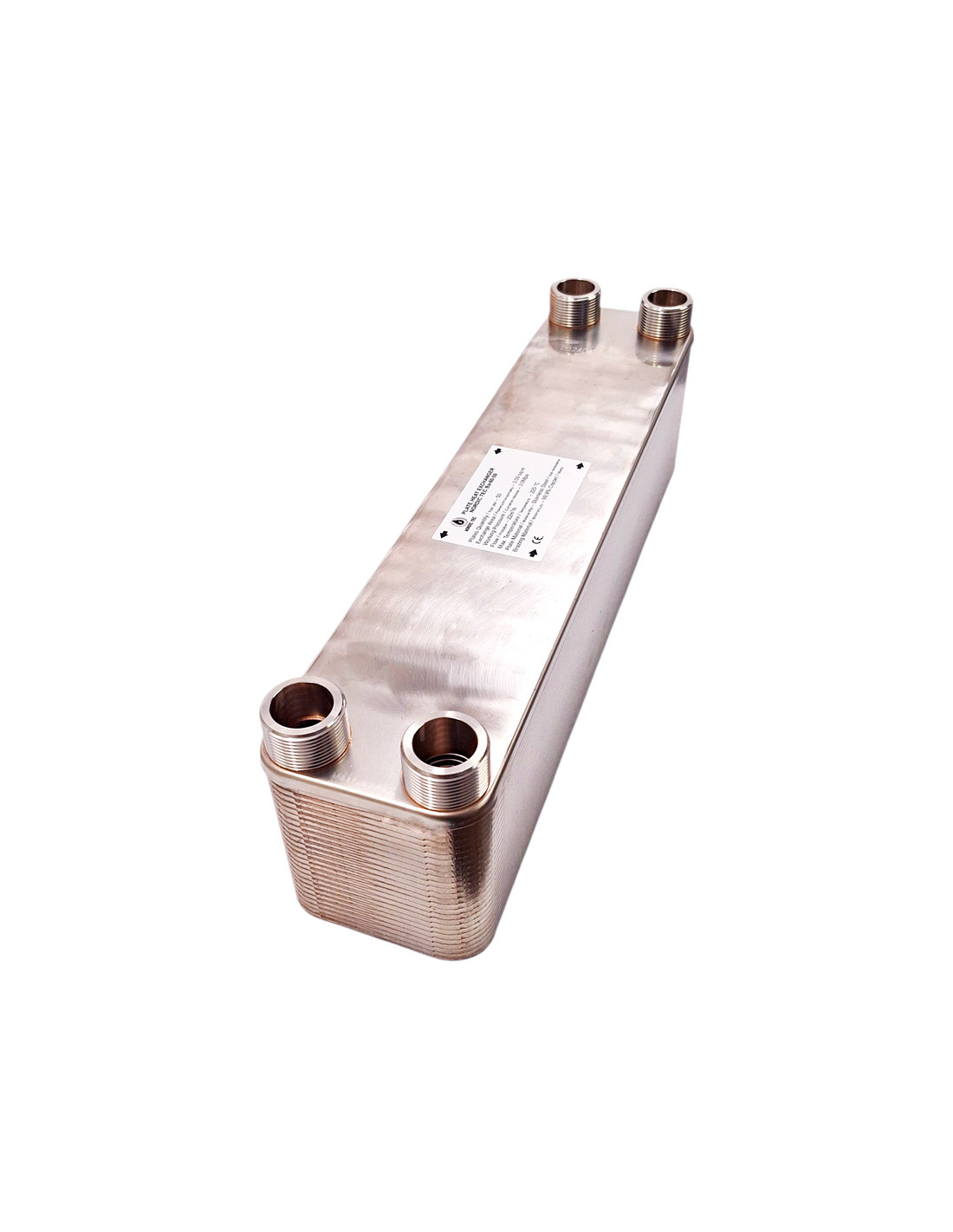

Échangeur de chaleur à plaques 550 kW

    Échangeur à plaques Nordic Ba-60-50 1 1/4" 550kW

    Échangeur de chaleur à plaques pour pompes à chaleur Nordic Tec Ba-60-50

    • Plaques: 50
    • Connexions : 1  1/4" / DN32
    • Surface d'échange: 3,000m²
    • Puissance nominale: 550 kW

    L'échangeur de chaleur à 50 plaques --> Nordic Tec Ba-60-50, conçu pour les pompes à chaleur ( ca veut dire - la connexion de pompe a chaleur a l'installation -eau-eau ou eau-glycol ). Échangeurs thermiques Ba-60-50 jouent le rôle principal dans l'echange de chaleur optlmale entre 2 différents fluides (il y a 2 canaux). Entre - le circuit de pompe a chaleur (eau ou glycol) et le circuit de maison (eau).

    Ayant 50 plaques d'acier - spécialement conçues -  les échangeurs de chaleur pour pompes à chaleur offrent la grande surface de transfert (dans ce cas c'est 3,00m²). Echangeurs à plaques Ba-60-50 permet donc d'amerliorer le travail des pompes à chaleur - en assurant le transfer de chaleur efficace.



    Référence: NT Ba-60-50
    État Nouveau
    Accessoires
    Disponible
    449,99 €
    TTC



    Échangeur de chaleur à plaques pour pompes à chaleur ou chaudières traditionnelles

    Échangeur de chaleur à plaques Nordic Tec Ba-60-50 raccords 5/4", 50 plaques

    Nous soulignons - que l'échangeur de chaleur pour pompe a chaleur - modele Ba-60-50 est conçu exactement pour les pompes à chaleur, mais pas pour des fluides gazeux ( tels que le fréon ou le R32, etc ). Il s'agit d'un échangeur jusqu'a 30 bar - qui va séparer les circuits glycol de la pompe à chaleur du système domestique de l'eau.

    Détails techniques d'un modele Ba-60-50:

    • Description des plaques de l'échangeur de chaleur : Acier inoxydable 316L, soudures en cuivre à 99,9% Cu
      Épaisseur des plaques : 0,3-0,4 mm
      Espacement entre les plaques : 2,0 - 2,2 mm
      Taille de la plaque : 526x124 mm
    • Raccords / Connecteurs : 4x 5/4", DN32, BSP
    • Débit nominal - 22 m³/h
    • Pression de service - jusqu'à 30 bars (échangeur conçu pour être utilisé avec des liquides)
      Pression d'essai - 45-60 bars (pression de test avant la mise en service de l'échangeur de chaleur)
    • Température maximale de travail : < +230°C

     Surface d'échange de chaleur / surface totale des plaques - 3,00 m²

    Echangeurs a plaques Nordic Tec pour des pompes Ba-60-50 1 1/4"

    L'échangeur de chaleur Ba-60-50 est représenté sur le graphique ci-dessus et sa surface est marquée d'une couleur plus sombre. Comme on peut le voir il a une surface de 3 mètres carrés, ce qui détermine ses capacités assez importantes - le destinant ainsi à être utilisé avec des sources de chaleur plutôt exigeantes. Il est le plus souvent utilisé avec des pompes monobloc jusqu'à 20 kW, dont les circuits glycoliques sont séparés du chauffage central à l'aide d'échangeurs de chaleur à plaques - mais aussi avec de grandes chaudières de chauffage central d'une puissance nominale pouvant atteindre 20 kW. L'échangeur Ba-60-50 lui-même a une puissance nominale calculée pour des alimentations industrielles, atteignant jusqu'à 550 kW.

    L'application la plus courante des échangeurs de chaleur Ba-60-50

    • échangeur de chaleur pour pompe à chaleur | monobloc ou split de 10 à 20 kW (selon température de fonctionnement de la pompe),
      dans un système où il est nécessaire de séparer la partie inondée de glycol du reste du système de chauffage central qui travaille a l'eau
    • échangeur pour l'entretien des appareils de chauffage central tels que les chaudières de chauffage ou les ensembles de chaudières de chauffage fonctionnant en cascade d'une capacité allant jusqu'à 100-120 kW dans les grandes installations industrielles, tertiaires ou hôtelières ; l'appareil fonctionne avec tous les types de chaudières, y compris les appareils à gaz, à combustible solide, à charbon, à charbon éco-pois, à granulés ou électriques, que le système de chauffage central soit basé sur un plancher chauffant ou des radiateurs
    • réfrigération industrielle, par exemple dans l'industrie alimentaire

    Dimensions de l'échangeur

    Echangeur de chaleur 50 plaques - monoblock Ba-60-50

    L'échangeur de chaleur 50 plaques peut être acheté avec des accessoires en option

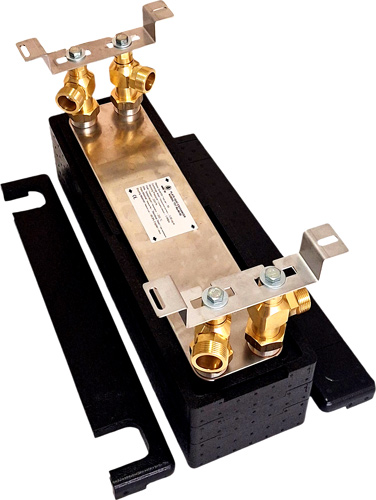

    Comme la plupart de nos modèles, celui-ci peut être acheté avec des accessoires supplémentaires pour l'échangeur de chaleur :

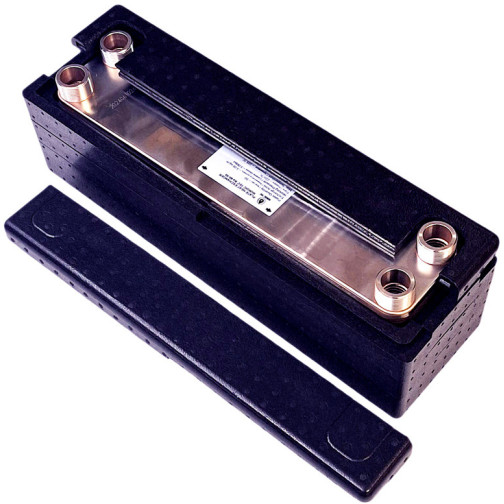

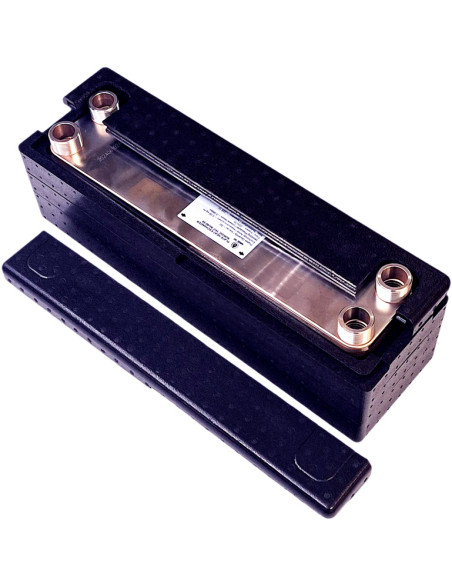

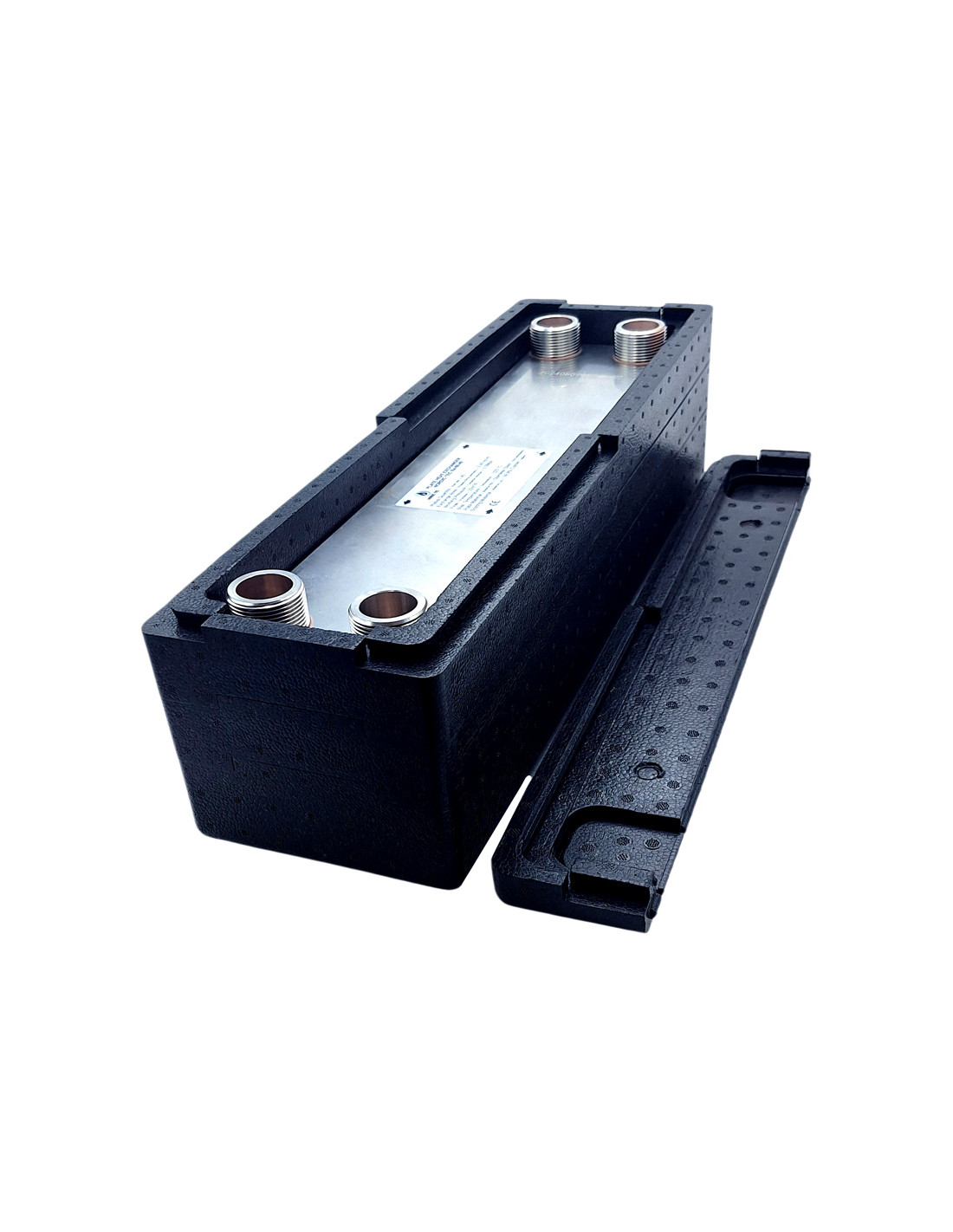

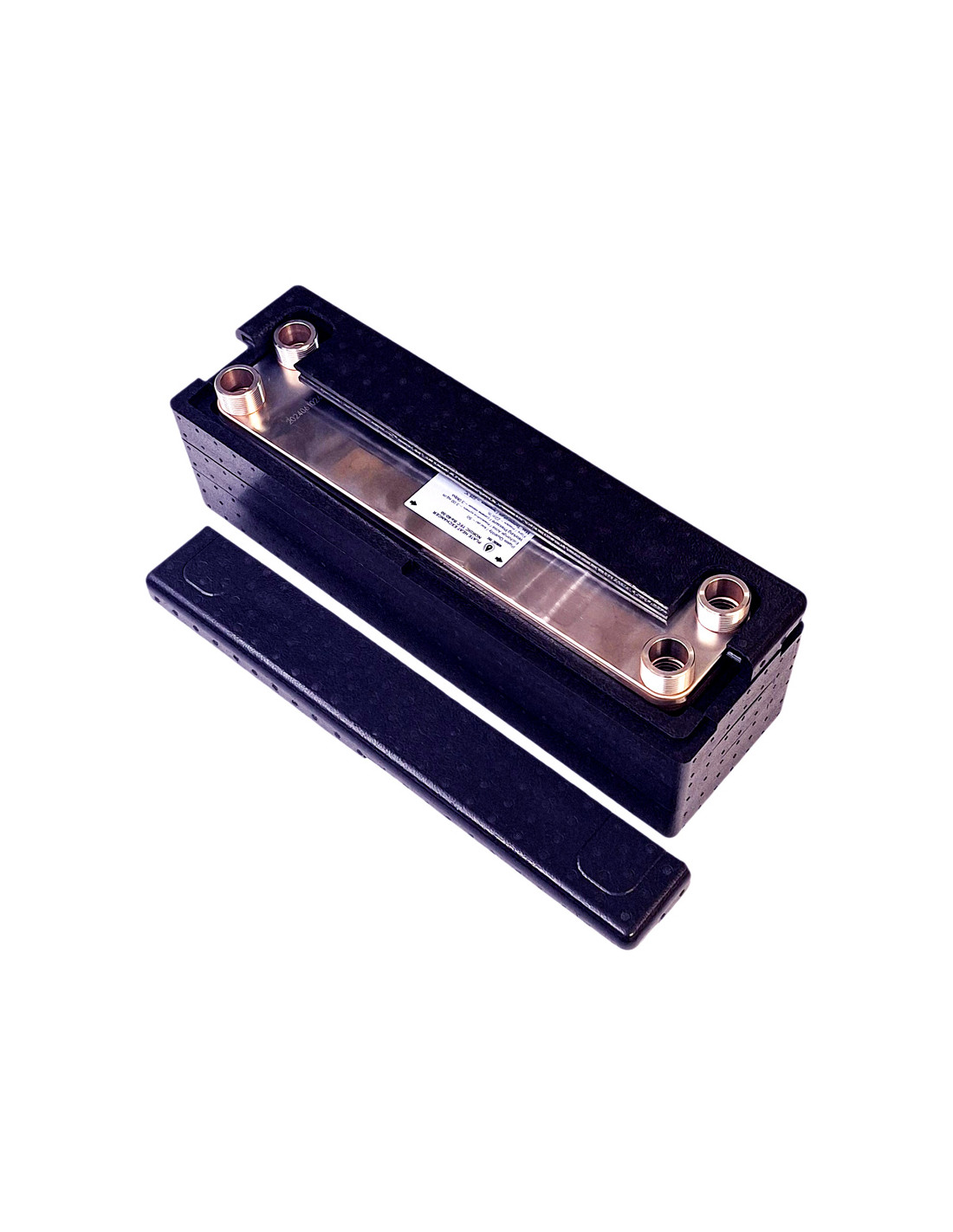

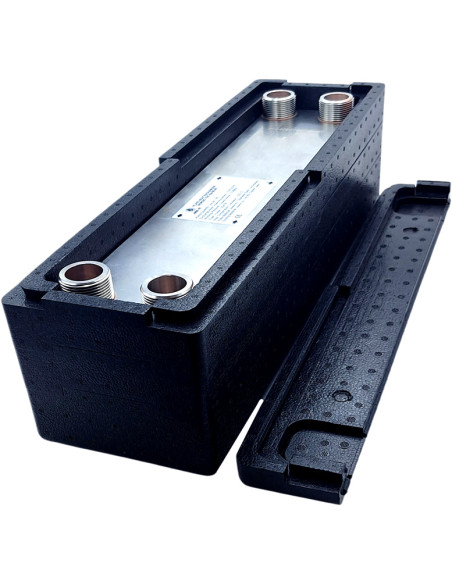

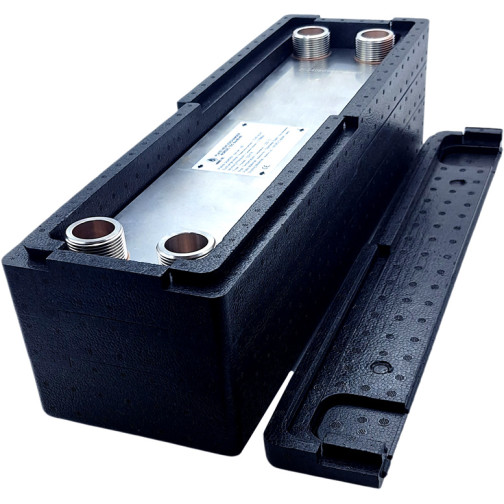

    • avec isolation - c'est-à-dire avec l'isolation thermique IZ-Ba-60-50, fabriquée en mousse de polypropylène.

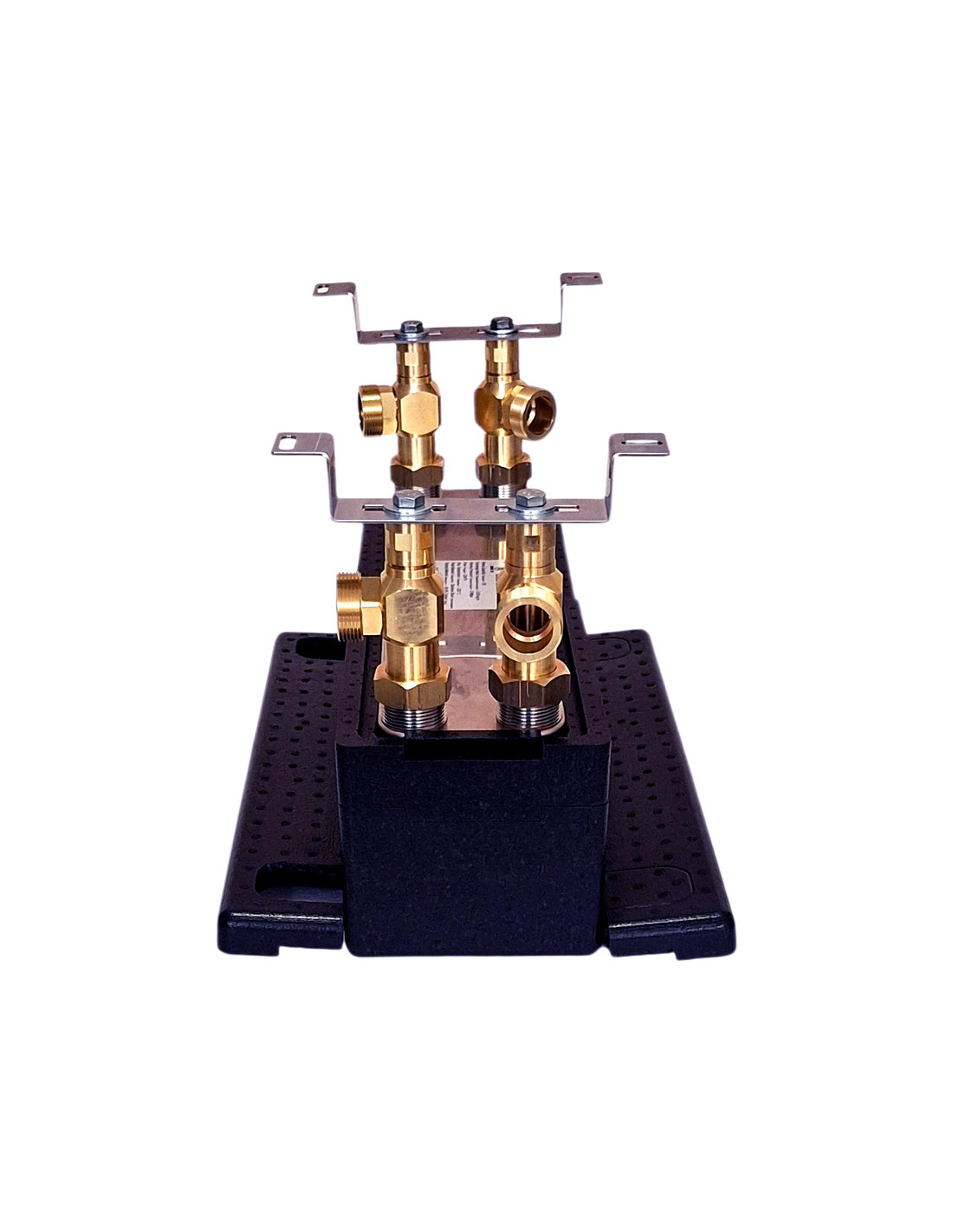

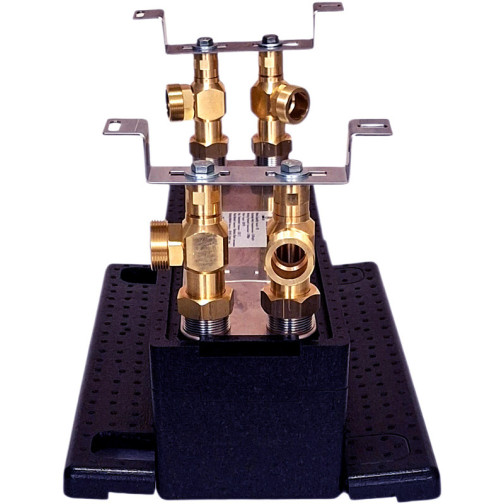

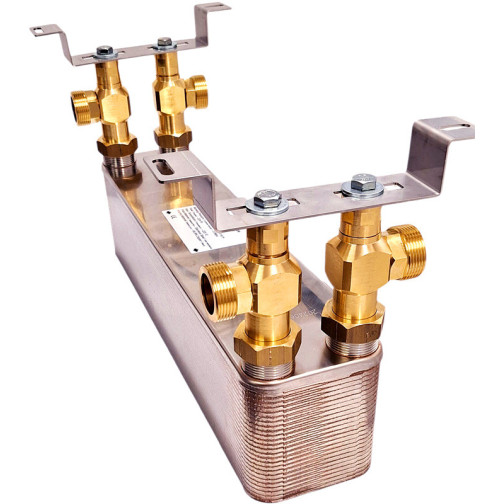

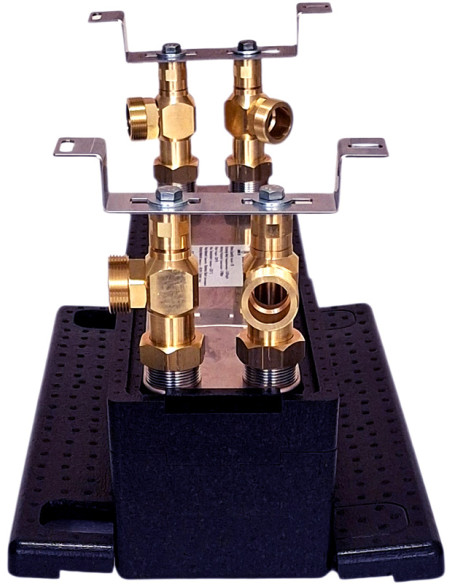

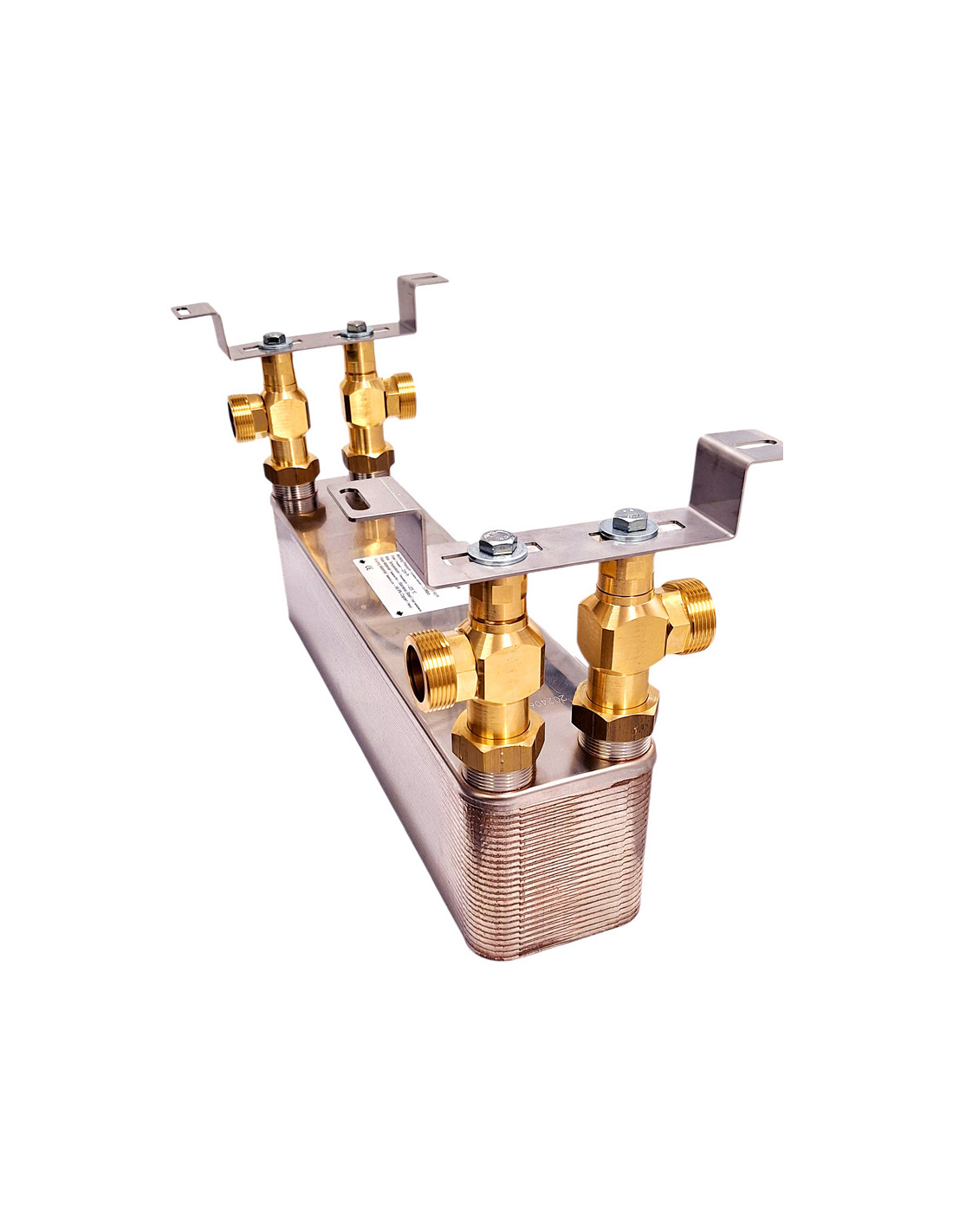

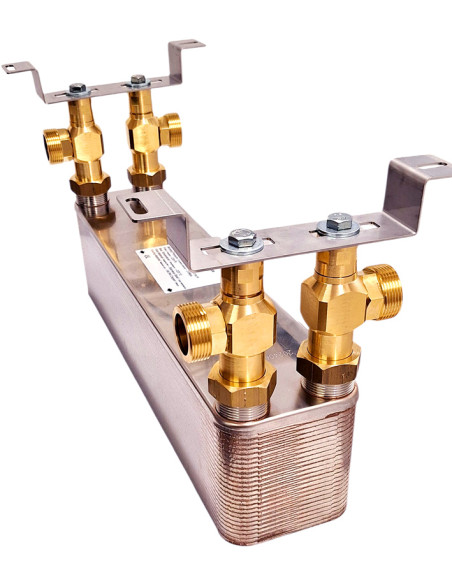

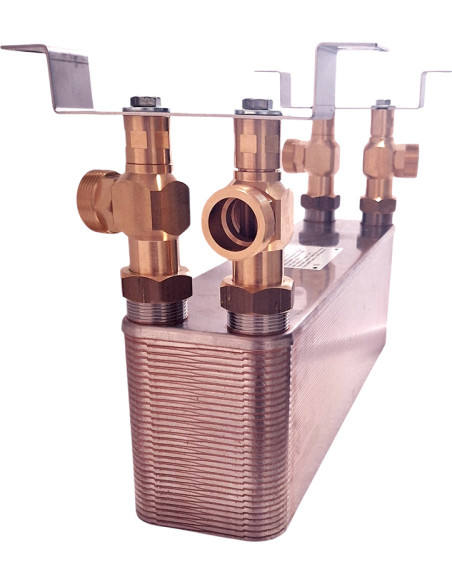

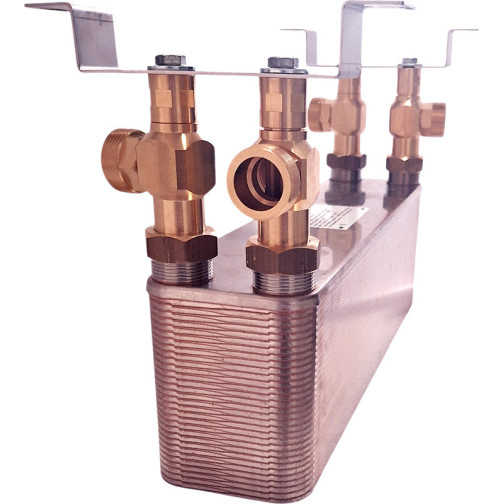

    • avec un support pour monter les échangeurs de chaleur à plaques de 5/4" sur le mur, adapté aux modèles avec des raccords de 5/4 pouces, conçu pour supporter le poids de l'échangeur ainsi que les fluides qui y circulent.

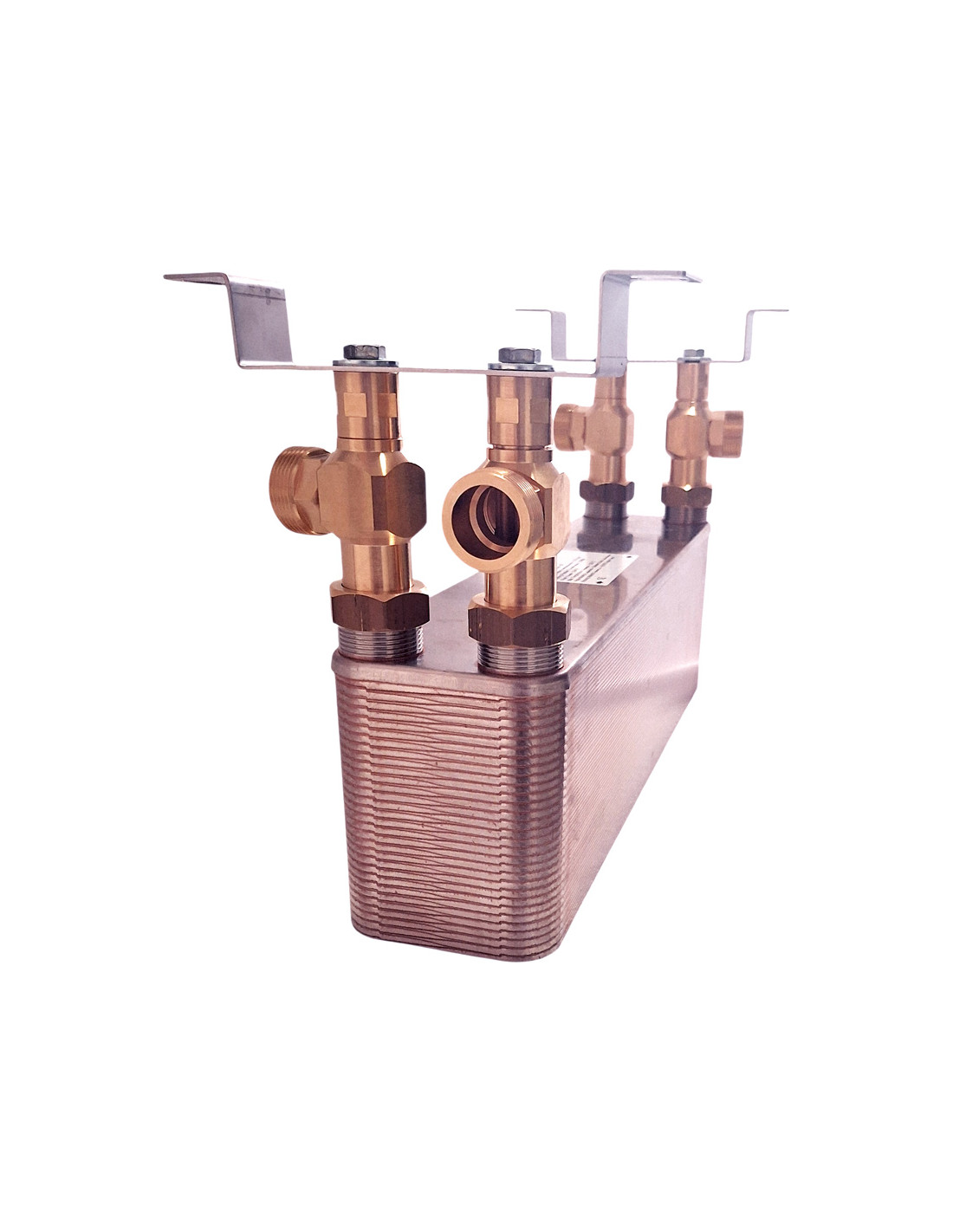

    • avec des vannes à boisseau sphérique de la même taille que le filetage de l'échangeur - c'est-à-dire 1 1/4 pouce.

    L'appareil peut être acheté en kit (le menu de sélection des accessoires se trouve juste au-dessus du prix de l'échangeur) - ou séparément en cas de besoin.

    L'échangeur de chaleur à plaques pour pompe à chaleur - Ba-60-50

    L'échangeur de chaleur à plaques pour pompe à chaleur désigne un dispositif qui sépare le circuit de la pompe à chaleur (->souvent rempli de glycol) du système de chauffage. D'un certain point de vue, on parle de séparation de la pompe à chaleur à l'aide d'un échangeur de chaleur car ce type de configuration implique en fait deux circuits distincts : le circuit glycolique ( ou hydrique ) de la pompe à chaleur est séparé du circuit de chauffage central (ou de l'eau chaude sanitaire).

    D'autre part, l'échangeur de chaleur à plaques pour pompe à chaleur - peut non seulement séparer mais aussi relier les deux systèmes. Il permet l'échange de chaleur entre les médias - le fluide chaud provenant de la pompe à chaleur transfère son énergie thermique au fluide du circuit de chauffage central / eau chaude sanitaire, qui est ensuite distribué aux planchers chauffants, radiateurs et ballons d'eau chaude. C'est un élément indispensable de ce type de système.

    En utilisant le terme "échangeur de chaleur à plaques pour pompe à chaleur", nous faisons référence à un dispositif dont la fonction a été décrite ci-dessus. Il ne s'agit pas ici d'un échangeur de chaleur fréon/eau - ou fréon/glycol - qui est un élément intégré à la pompe à chaleur fourni par son fabricant. C'est un appareil qui porte le même nom, mais dont la fonction dans le processus est légèrement différente, bien qu'elle repose également sur l'échange de chaleur.

    L'échangeur de chaleur à plaques 50 Ba-60-50 est une solution qui permet de raccorder des pompes à chaleur de puissance nominale assez importante au système de chauffage. S'il s'agit de systèmes à "haute température", basés sur des radiateurs, avec une température d'alimentation générée par la pompe à chaleur atteignant environ 50°C - elles peuvent être des pompes de l'ordre de 16 à 20 kW, tandis que dans le cas de températures d'alimentation extrêmement basses (30-35 °C), elles seront d'environ 10 kW.

    Pompe à chaleur eau-glycol - et échangeur de chaleur à plaques Ba-60-50

    Une pompe à chaleur eau-glycol est généralement une pompe monobloc - dont le fabricant exige par mesure de sécurité l'utilisation de glycol, ou plus précisément d'un mélange eau-glycol. Habituellement le fabricant impose cette exigence, ce qui signifie que si le circuit de la pompe à chaleur n'est pas rempli de mélange eau-glycol, cela pourrait entraîner une perte de garantie. Le mélange eau-glycol, en tant que liquide antigel, vise bien entendu à protéger contre le gel, ainsi que contre les pannes de courant qui pourraient empêcher le dégivrage.

    Dans une telle situation nous sommes confrontés au dilemme de connecter la pompe à chaleur au système de chauffage. Une connexion directe impliquerait la nécessité de remplir l'ensemble du système avec du mélange eau-glycol, ce qui signifierait sa présence dans les planchers chauffants ou les radiateurs. Ceci n'est pas recommandé, non seulement en raison du coût plus élevé du fluide, mais surtout en raison des moins bonnes propriétés de transfert de chaleur du glycol. Dans de telles situations, on utilise précisément un échangeur de chaleur à plaques pour pompe à chaleur - pour diviser l'ensemble en deux systèmes, tandis que le circuit de chauffage central est rempli d'eau traditionnelle. Il peut s'agir de l'échangeur de chaleur à plaques Ba-60-50 - ou d'un modèle plus petit, choisi en fonction de la puissance nominale de la pompe à chaleur et de la température d'alimentation prévue.

    Peut-être recherchez-vous un échangeur de chaleur similaire, mais certifié pour fonctionner avec des fluides frigorigènes (haute pression) - vérifiez :

    L'échangeur de chaleur à plaques 550 kW - chaudière de chauffage 100 kW

    Le modèle Nordic Tec Ba-60-50, avec ses 50 plaques a une puissance nominale allant jusqu'à 550 kW à des températures d'alimentation élevées. En revanche cet échangeur de chaleur à plaques de 100 kW en convenant aux températures d'alimentation correspondant aux chaudières traditionnelles. Cet échangeur de chaleur à plaques convient donc parfaitement pour séparer les circuits des chaudières gaz à 100 kW, tout en maintenant la condensation, avec une alimentation en dessous de 50°C.

    Étant donné que de nombreuses chaudières fonctionnent également à des températures légèrement plus élevées - par exemple, entre 50 et 60 °C - le modèle Ba-60-50 est également adapté aux chaudières de 120 kW, notamment pour les chaudières alimentées par des granulés, des copeaux de bois ou du charbon.
