Séparateur hydraulique pour chaudière gaz – est-il nécessaire ?

Dans les installations de chauffage modernes alimentées au gaz, la question se pose parfois : le séparateur hydraulique pour chaudière gaz est-il nécessaire ou le système de chauffage peut-il fonctionner sans lui. En théorie, de nombreux systèmes alimentés par des chaudières gaz peuvent fonctionner correctement sans séparateur, mais en pratique tout dépend de la configuration du système, du nombre de circuits et du type d’émetteurs de chaleur. Dans cet article, nous expliquons quand un séparateur hydraulique est pertinent et quand on peut y renoncer.

Le séparateur hydraulique ne constitue certainement pas un élément magique dont l’installation améliore toujours le fonctionnement de la chaudière gaz ou réduit la consommation de gaz, etc. Il résout effectivement un certain nombre de problèmes, mais il est utilisé dans des situations bien définies, lorsqu’il existe des raisons techniques justifiées. Nous vous invitons à poursuivre la lecture pour en savoir plus.

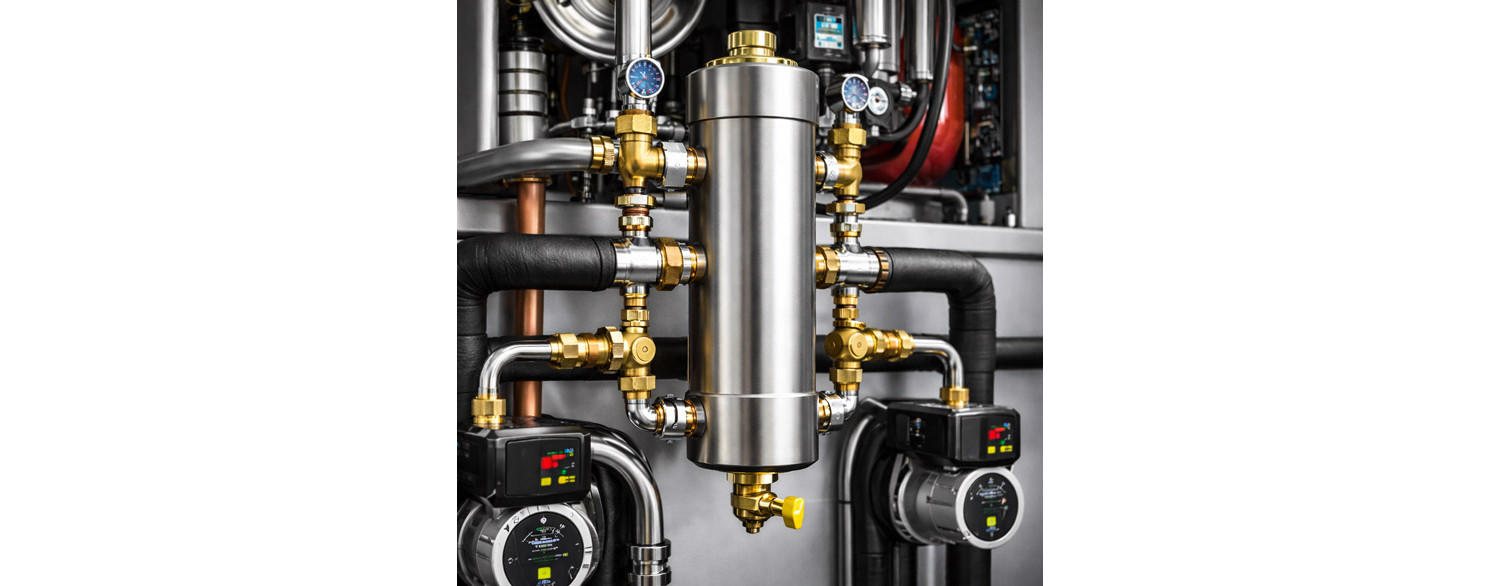

Qu’est-ce qu’un séparateur hydraulique pour chaudière gaz et comment fonctionne-t-il ?

Le séparateur hydraulique est un élément de l’installation de chauffage central dont la fonction est de séparer hydrauliquement le circuit chaudière des circuits de chauffage. En réalité, l’expression séparateur pour chaudière gaz est assez générale, car les séparateurs hydrauliques fonctionnent avec différents appareils de chauffage, par exemple avec des pompes à chaleur ou avec des chaudières à granulés. Ils peuvent alimenter aussi bien un plancher chauffant que des radiateurs – et indépendamment de cela, leur conception et leur principe de fonctionnement restent identiques.

Cela signifie que le séparateur dans un système alimenté par une chaudière gaz :

• stabilise les débits entre la chaudière et l’installation,
• évite les perturbations du fonctionnement des pompes de circulation,
• permet le fonctionnement de plusieurs circuits de pompage ayant des paramètres différents (par exemple lorsque la maison est divisée en plusieurs zones de chauffage, comme dans une maison à étages ou un système plus étendu).

En pratique, le séparateur fonctionne un peu comme un « tampon de débit », en équilibrant les différences de pression et en assurant un fonctionnement stable de l’ensemble du système. Il divise l’installation en 2 parties, chacune constituant un circuit de pompage distinct. Bien entendu, il s’agit d’une explication simplifiée – car il existe également des séparateurs qui divisent l’installation de chauffage central en plusieurs sections, ainsi que des séparateurs avec collecteur intégré.

Bouteille de découplage hydraulique classique pour 2 circuits - 50 kW

SP4x1

94.99

View

Bouteille de découplage 50 kW avec thermomètre et manomètre

SK SNT-A-70

109.99

View

Bouteille de mélange avec ditributeur 3 circuits + Thermomètre et Manomètre pour pompes...

SNT25-L3

285

View

Filtre magnétique 3/4" Désemboueur Nordic Tec DN20

FR-BE-Filtre-magnetique-3/4"-NT

62.99

View

Le séparateur pour chaudière gaz est-il toujours nécessaire ?

Non – il ne faut absolument pas installer un séparateur dans chaque installation équipée d’une chaudière gaz. Puisque le séparateur sert à stabiliser les débits et à éviter les perturbations des pompes, cela signifie qu’il doit être installé dans les systèmes où de tels problèmes sont apparus – ou dans lesquels on prévoit qu’ils apparaîtront, notamment au stade de la conception. Un concepteur expérimenté de systèmes de chauffage est capable d’anticiper ce type de problèmes, qui surviennent généralement dans des installations plus complexes et plus étendues. Ils ne se produisent en revanche pas dans les petits bâtiments ni dans les systèmes les plus simples – et dans ces cas, le séparateur hydraulique n’est généralement pas nécessaire.

En résumé – le séparateur hydraulique pour chaudière gaz n’est généralement pas indispensable dans les systèmes simples où :

• il n’y a qu’un seul circuit de chauffage,
• une seule pompe de circulation suffit pour l’ensemble du système,
• il n’y a pas de collecteurs de chaudière (à ne pas confondre avec les collecteurs de plancher chauffant, ce n’est pas la même chose),
• l’installation possède un volume d’eau relativement faible.

Dans ces cas, une chaudière gaz (notamment à condensation avec pompe modulante) fonctionne souvent correctement sans élément de séparation supplémentaire. Si le séparateur n’a pas été prévu lors de la construction, il est généralement possible de l’ajouter ultérieurement – ce n’est pas une modification particulièrement contraignante.

Quand le séparateur hydraulique pour chaudière gaz est-il recommandé ?

La situation change lorsque l’installation devient plus complexe. Le séparateur hydraulique soutient la chaudière gaz et améliore le fonctionnement du chauffage lorsque :

• il existe plusieurs circuits de chauffage (par exemple radiateurs + plancher chauffant),
• différentes températures d’alimentation sont nécessaires,
• des collecteurs et des groupes de pompage mélangeurs sont utilisés,
• l’installation couvre une grande surface,
• la chaudière possède un faible volume d’eau (ce qui est typique des chaudières gaz modernes).

Dans de telles configurations, le séparateur hydraulique stabilise le fonctionnement de la chaudière et évite les cycles courts (allumages et arrêts fréquents). Il optimise ainsi la combustion du gaz – la chaudière consomme moins de combustible pour chauffer efficacement la maison, ce qui se reflète positivement sur la facture de gaz. Il aide également à éviter les zones froides insuffisamment chauffées.

Séparateur hydraulique et protection de la chaudière gaz

L’un des arguments importants en faveur de l’installation d’un séparateur hydraulique pour chaudière gaz est la protection de l’échangeur de chaleur de la chaudière. Un séparateur vertical joue également le rôle de séparateur d’air et de décanteur, c’est-à-dire qu’il agit comme un séparateur d’impuretés. Les impuretés présentes dans l’installation qui pourraient atteindre la chaudière (appareil sensible) sont retenues par le séparateur, dont la partie inférieure constitue une zone naturelle de décantation. Ce n’est pas un hasard si le séparateur est équipé à cet endroit d’une vanne de vidange permettant d’éliminer ces dépôts.

La protection assurée par le séparateur repose également sur la stabilisation du débit. Un débit instable peut entraîner :

• une surchauffe de l’échangeur,
• du bruit dans l’installation,
• des erreurs de débit obligeant l’automatisation de la chaudière à fonctionner en continu (usure plus rapide et risque accru de pannes),
• une réduction de la durée de vie de la chaudière.

Le séparateur hydraulique pour chaudière gaz aide à maintenir le débit minimal requis à travers l’échangeur, même lorsqu’un des circuits est fermé par des vannes thermostatiques.

Bouteille de découplage hydraulique SNT25 pour 3 circuits - 70 kW

SNT25

109.99

View

Bouteille de mélange-Séparateur hydraulique avec manomètre 1" DN25 125mm

FR-bouteille-de-melange-separateur-hydraulique-NT-K-1

209.99

View

Station solaire Module hydraulique NORDIC TEC à deux voies 1"

FR-station-solaire-NT-1

199.99

View

Échangeur de chaleur Nordic Ba-32-40 1" 230kW

NT Ba-32-40

214.5

View

Séparateur hydraulique pour chaudière gaz et plancher chauffant

Dans les installations mixtes (radiateurs + plancher chauffant), le séparateur hydraulique est souvent une très bonne solution.

Pourquoi ? Pour des raisons simples, déjà évoquées partiellement ci-dessus :

• le plancher chauffant fonctionne à une température plus basse que les radiateurs – il existe donc des circuits à températures différentes qu’il est préférable de séparer en circuits de pompage distincts,
• le plancher chauffant alimenté par une chaudière gaz nécessite une pompe dédiée et une vanne mélangeuse,
• il génère des résistances hydrauliques différentes de celles d’un circuit radiateurs.

La séparation des circuits par le séparateur hydraulique permet à chacun de fonctionner indépendamment, sans perturber le débit de l’autre.

Le séparateur augmente-t-il le coût de l’installation d’une chaudière gaz ?

Oui – en théorie, il s’agit d’un élément supplémentaire générant un coût d’achat et d’installation. Toutefois, ces coûts restent modérés. Le séparateur est un dispositif de conception très simple, fonctionnant selon les lois de la physique, et constitue généralement une part négligeable du coût total d’une chaufferie équipée d’une chaudière gaz.

Il convient d’adopter une vision plus globale :

• il améliore la stabilité du système,
• réduit le risque de pannes,
• diminue les cycles courts de la chaudière,
• peut prolonger la durée de vie des équipements et de la chaudière elle-même.

Dans les installations complexes, l’absence de séparateur peut entraîner des coûts de maintenance plus élevés à l’avenir.

Échangeur de chaleur Nordic Ba-32-30 1" 175kW

SK Ba-32-30

167.99

View

Module hydraulique avec vanne de mélange pour chauffage au sol ou radiateurs | Nordic...

FR-GPN-180mm-3DR

125

View

Collecteur pour modules hydrauliques | Nordic Tec 3-6

Collecteur-groupes-de-pompe-NT-3-6

194.99

View

Filtre magnétique 1" Désemboueur Nordic Tec DN25

FR-BE-Filtre-magnetique-1"-NT

64.99

View

Le séparateur hydraulique pour chaudière gaz est-il nécessaire ?

La réponse est : cela dépend du cas. Il est nécessaire lorsque les conditions décrites ci-dessus sont réunies, mais il n’apporte pas de valeur ajoutée dans des systèmes simples et peu étendus. Dans ces cas, il peut être superflu.

Dans des installations plus complexes, il constitue souvent un élément qui améliore de manière significative la stabilité, la sécurité et le confort de fonctionnement de l’ensemble du système de chauffage.

L’essentiel est d’adapter la solution à la configuration réelle de l’installation et non d’installer un séparateur « par précaution » ou d’y renoncer totalement sans analyse.
