Bouteille de découplage pour chaudière à pellets – à quoi sert-elle et comment fonctionne-t-elle ?

La bouteille de découplage pour chaudière à pellets est un élément de l’installation de chauffage qui apparaît de plus en plus souvent dans les systèmes modernes. Sa fonction principale est de séparer hydrauliquement le circuit de la source de chaleur (dans ce cas précis la chaudière à pellets) des circuits de chauffage tels que les radiateurs ou le chauffage par le sol. Grâce à cela, l’installation fonctionne de manière plus stable, sans perturbations dues aux différences de débits ou aux résistances hydrauliques.

En pratique, la bouteille de découplage pour chaudière à pellets joue le rôle de tampon de débit. Elle permet à la chaudière à pellets de bénéficier d’un débit d’eau constant et sécurisé, indépendamment du nombre de circuits de chauffage en fonctionnement et de leur mode de travail. Cela est particulièrement important dans les installations étendues, où différentes températures de départ et différentes pompes de circulation sont présentes.

Pourquoi utilise-t-on une bouteille de découplage pour chaudière à pellets ?

L’utilisation d’une bouteille de découplage pour chaudière à pellets présente plusieurs avantages très importants. Avant tout, elle protège l’échangeur thermique de la chaudière contre des conditions de fonctionnement défavorables, telles qu’un débit d’eau trop faible ou des variations brusques de température, un retour froid, etc. Les chaudières à pellets sont des appareils précis, équipés d’une régulation automatique qui exige des paramètres hydrauliques stables. Lorsque l’installation est trop étendue, au sens de sa dimension, des conditions de pression et de température incorrectes apparaissent.

Une autre raison d’utiliser une bouteille de découplage est de faciliter la coopération de plusieurs circuits de chauffage. Si, dans une même installation, des radiateurs haute température et un chauffage par le sol fonctionnent simultanément, la bouteille permet à chacun de ces circuits de fonctionner indépendamment, sans « tirer » les débits les uns sur les autres. Cela se traduit par un meilleur confort thermique et une consommation de pellets réduite.

Bouteille de découplage hydraulique classique pour 2 circuits - 50 kW

SP4x1

94.99

View

Bouteille de découplage 50 kW avec thermomètre et manomètre

SK SNT-A-70

109.99

View

Filtre magnétique 3/4" Désemboueur Nordic Tec DN20

FR-BE-Filtre-magnetique-3/4"-NT

62.99

View

Filtre magnétique 1" Désemboueur Nordic Tec DN25

FR-BE-Filtre-magnetique-1"-NT

64.99

View

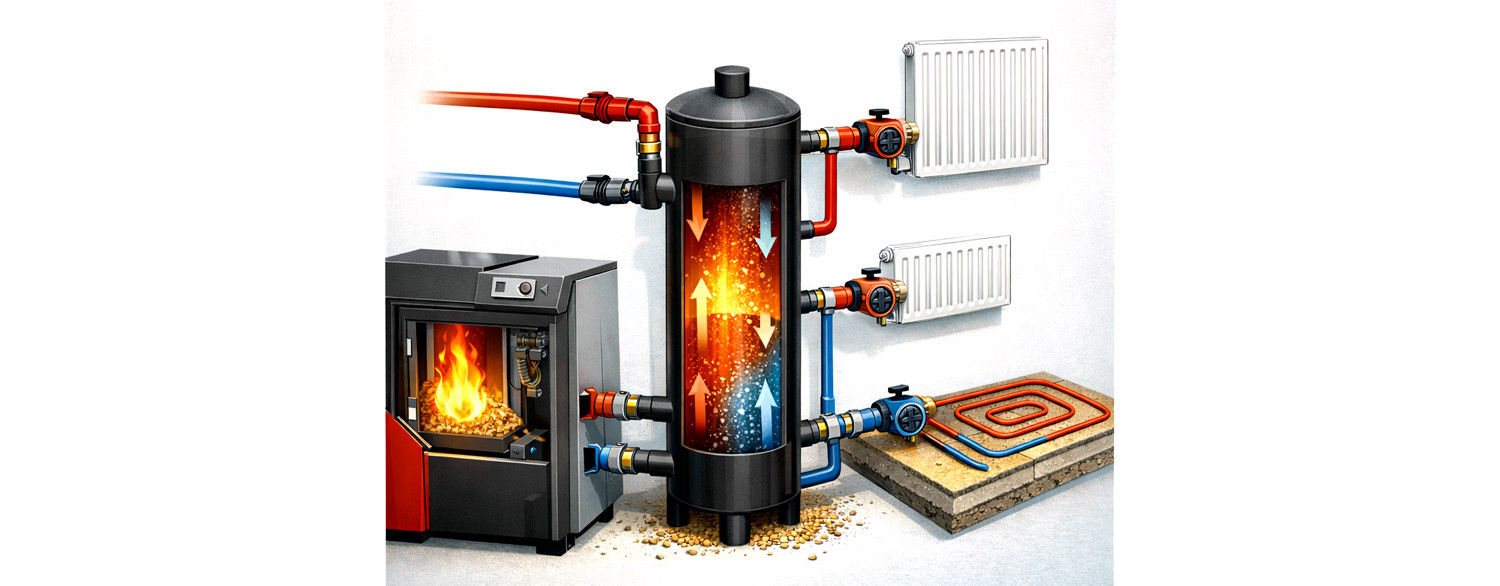

Comment fonctionne une bouteille de découplage hydraulique pour chaudière à pellets ?

La bouteille de découplage hydraulique, qu’elle fonctionne avec une chaudière à pellets, une chaudière gaz, une pompe à chaleur, etc., a généralement la même conception et la même structure. Les modèles de bouteilles de découplage pour chaudières à pellets ne diffèrent pas des bouteilles utilisées par exemple pour le chauffage par le sol. La bouteille dans le système de chauffage central est le plus souvent un réservoir vertical avec quatre ou six raccords – deux appartiennent au circuit de la chaudière et les autres au circuit de l’installation de chauffage. À l’intérieur, la vitesse d’écoulement de l’eau est très faible, ce qui entraîne l’équilibrage des pressions et des températures entre les circuits – c’est un dispositif qui exploite simplement les lois de la physique. Grâce à cela, les pompes situées de part et d’autre de la bouteille n’influencent pas leur fonctionnement respectif et ne se perturbent pas mutuellement.

Ainsi, la chaudière à pellets ou la pompe à chaleur bénéficie de la possibilité de fonctionner dans un circuit indépendant, selon ses réglages les plus optimaux. Cela se traduit également par une meilleure efficacité, donc par une consommation électrique plus faible dans le cas d’une pompe à chaleur – ou par une combustion de pellets réduite dans le cas d’une chaudière.

Fonction de protection supplémentaire des bouteilles de découplage

Un avantage supplémentaire du fonctionnement de la bouteille est la possibilité de séparer les impuretés et l’air de l’installation. Dans de nombreux cas, la bouteille joue également le rôle de séparateur d’air et de boues, ce qui améliore la durabilité des pompes et des vannes dans l’ensemble du système de chauffage.

Si l’on observe le réservoir de la bouteille, on se rend compte qu’il constitue en même temps une sorte de séparateur de boues, un séparateur d’impuretés. Celles-ci s’accumulent au fond de la bouteille – mais l’appareil est équipé d’une vanne de vidange permettant leur élimination. Il n’est pas nécessaire d’expliquer en quoi l’élimination de ces impuretés influence la durée de vie de la chaudière. L’installation d’une bouteille de découplage dans le système de chauffage central est donc également avantageuse pour ces raisons.

La bouteille de découplage est-elle donc nécessaire dans une installation avec pellets ? Pas toujours – nous développons ci-dessous.

Quand la bouteille de découplage hydraulique pour chaudière à pellets est-elle nécessaire ?

Toutes les installations ne nécessitent pas l’utilisation d’une bouteille de découplage, cependant dans le cas d’une chaudière à pellets elle est fortement recommandée lorsque :

• l’installation possède plus d’un circuit de chauffage, par exemple un chauffage par le sol très étendu, une maison à étages ou la combinaison de radiateurs et de chauffage par le sol dans un même système
• différentes températures de départ sont utilisées, c’est-à-dire justement un mix de radiateurs et de chauffage par le sol
• plusieurs pompes de circulation fonctionnent dans le système,
• la chaudière à pellets doit fonctionner de manière modulée et économe en énergie.

Dans de telles conditions, la bouteille de découplage pour chaudière à pellets améliore considérablement la qualité de fonctionnement de l’ensemble du système, réduit le risque de pannes et permet d’exploiter pleinement les possibilités de la régulation moderne de la chaudière.

Bouteille de découplage hydraulique SNT25 pour 3 circuits - 70 kW

SNT25

109.99

View

Bouteille de mélange-Séparateur hydraulique avec manomètre 1" DN25 125mm

FR-bouteille-de-melange-separateur-hydraulique-NT-K-1

209.99

View

Collecteur pour modules hydrauliques | Nordic Tec 2-4

Collecteur-groupes-de-pompe-NT-2-4

119.99

View

Collecteur pour modules hydrauliques | Nordic Tec 3-6

Collecteur-groupes-de-pompe-NT-3-6

194.99

View

Quand la bouteille de découplage dans une maison chauffée aux pellets n’est-elle pas requise ?

Lorsque la maison est petite, par exemple 100–130 m², aucune bouteille de découplage ne sera le plus souvent nécessaire, que vous chauffiez avec des pellets, une pompe à chaleur ou une chaudière gaz. Dans des installations compactes et peu étendues, les conditions de pression dans le système devraient rester favorables au fonctionnement optimal des chaudières.

Cependant, si pour une raison quelconque (par exemple des erreurs de conception ou d’exécution du chauffage central) des problèmes apparaissent, comme une dernière pièce insuffisamment chauffée ou un chauffage défaillant dans certaines pièces, il vaut alors la peine de revenir à l’idée d’installer une bouteille de découplage. Son installation dans un système déjà existant n’est pas très invasive et la bouteille de découplage elle-même ne prend pas beaucoup de place.

Résumé – bouteilles de découplage en coopération avec des chaudières à pellets

Les bouteilles de découplage pour chaudières à pellets ne sont pas toujours seulement un accessoire, mais souvent un élément important améliorant la sécurité, la stabilité et l’efficacité de l’installation de chauffage. On peut dire qu’en surveillant le système, tout en neutralisant les impuretés et les bulles d’air, elle est en quelque sorte le gardien de tout le système de chauffage central – et c’est ainsi qu’elle est parfois appelée.

Son utilisation facilite la conception du système, protège la chaudière contre des conditions de fonctionnement défavorables et permet une régulation confortable du chauffage dans l’ensemble du bâtiment. Dans les installations modernes avec chaudière à pellets, la bouteille de découplage devient de plus en plus un standard et non plus une option.
