Bouteillle de decouplage dans une installation de chauffage central. Qu'est-ce que c'est, quelle est sa fonction et comment ça fonctionne ?

Il s'avère que beaucoup de gens ne savent pas vraiment ce qu'est une bouteille de découplage pour chauffage central et quel est son rôle dans une installation de chauffage. Nous recevons souvent des e-mails ou des appels du genre : "Mon plombier m'a dit qu'il fallait installer une bouteille de découplage dans mon système de chauffage, pouvez-vous m'expliquer à quoi ça sert ?"

Qu'est-ce qu'une bouteille de découplage pour chauffage central ? Que faut-il savoir en priorité ?

Une bouteille de découplage est un dispositif simple utilisé dans les systèmes de chauffage modernes, très souvent dans les installations avec des chaudières à gaz (condensation) ou, par exemple, avec des pompes à chaleur. Pourquoi précisément avec ces appareils ? Parce que les chaudières à condensation et les pompes à chaleur nécessitent particulièrement un équilibre des pressions dans le système de chauffage pour fonctionner de manière optimale et économique. La bouteille de découplage divise le système de chauffage en deux sous-systèmes plus petits, équilibrant ainsi la pression de fonctionnement et garantissant la meilleure performance possible des appareils. Il est particulièrement utile d'utiliser une bouteille de découplage dans les grands bâtiments où le système devient assez vaste, entraînant des débits inégaux. Ainsi, la bouteille de découplage contribue à des économies sur le long terme. Cependant, il est important de préciser que la bouteille de découplage doit être installée uniquement lorsqu'il y a des indications techniques spécifiques, et ne constitue pas une méthode universelle pour réduire les coûts de chauffage dans toutes les installations.

Équilibrage des systèmes avec une bouteille de découplage

L'équilibrage des débits et des pressions n'est pas la seule fonction de la bouteille de découplage. Comme mentionné, elle divise l'installation en deux parties, créant ainsi une sorte de circuit séparé pour la source de chaleur (par exemple, la chaudière). L'autre partie est le circuit de chauffage. **Cela signifie que la bouteille de découplage permet de maintenir une température plus élevée dans le circuit court, empêchant le retour d'eau froide,** ce qui permet aux chaudières de fonctionner plus efficacement. Par conséquent, elle aide également à équilibrer les températures. Cela la rend utile dans les installations avec des chaudières à combustibles solides ou à granulés. En empêchant le retour d'eau froide, **la bouteille de découplage prolonge également la durée de vie des chaudières,** et de nombreux fabricants de systèmes de chauffage la recommandent précisément à cet effet.

Bouteille de découplage hydraulique classique pour 2 circuits - 50 kW

SP4x1

94.99

View

Bouteille de découplage 50 kW avec thermomètre et manomètre

SK SNT-A-70

109.99

View

Bouteille de découplage hydraulique SNT25 pour 3 circuits - 70 kW

SNT25

109.99

View

Bouteille de découplage avec collecteur de circuits de chauffage / 2 circuits

SNT25

249.99

View

Quelle est donc la différence entre une bouteille de découplage pour chauffage central et un échangeur de chaleur à plaques ?

Dans la deuxième utilisation mentionnée, la bouteille de découplage pour chauffage central fonctionne en quelque sorte comme un échangeur de chaleur à plaques, mais ce n'en est pas un. ✅ La principale différence réside dans le fait que, dans le cas de la bouteille de découplage, les fluides des deux sous-systèmes entrent en contact direct et peuvent se mélanger. Dans un échangeur de chaleur, il ne s'agit pas de deux sous-systèmes, mais de deux circuits totalement distincts (généralement un système ouvert et un système fermé), où l'eau du circuit de chauffage ne se mélange pas avec celle du circuit chauffé. L'échangeur permet donc de relier deux circuits indépendants – par exemple, un système ouvert et un système fermé – tandis qu'avec une bouteille de découplage, on reste dans un seul et même système.

Bouteille de découplage ou échangeur de chaleur ?

✅ Il existe des systèmes où il est tout à fait possible d'utiliser une bouteille de découplage à la place d'un échangeur de chaleur, mais souvent, la séparation de deux circuits non-mélangés (fermé et ouvert) présente un avantage majeur. L'échangeur de chaleur a l'avantage de permettre la connexion de deux sources de chaleur indépendantes nécessitant des circuits distincts (par exemple, une chaudière à gaz dans un système fermé et une cheminée à circuit d'eau dans un système ouvert). Par conséquent, l'échangeur offre certains avantages par rapport à la bouteille de découplage, même si les deux dispositifs ont leurs partisans, leurs avantages et leurs utilisations spécifiques.

Échangeur de chaleur Nordic Ba-32-15 1" 100kW

NT Ba-32-15

127.5

View

Échangeur de chaleur Nordic Ba-32-20 1" 125kW

NT Ba-32-20

142.99

View

Échangeur de chaleur Nordic Ba-32-30 1" 175kW

SK Ba-32-30

167.99

View

Échangeur de chaleur Nordic Ba-32-40 1" 230kW

NT Ba-32-40

214.5

View

Comment est construite une bouteille de découplage pour chauffage central ?

La bouteille de découplage pour chauffage central prend généralement la forme d'un tube en acier, souvent cylindrique, parfois rectangulaire. Elle est installée dans la chaufferie, sur un mur, pour garantir une position stable en suspension. Il existe des bouteilles à montage horizontal, mais les modèles verticaux gagnent en popularité, car ils offrent une meilleure capacité de purge d'air et permettent de séparer les impuretés accumulées dans le système, qui peuvent être éliminées (les bouteilles verticales sont souvent équipées d'une vanne de vidange en bas).

Que contient une bouteille de découplage pour chauffage central ?

En réalité, elle est essentiellement vide. Son but est simplement de créer un espace où l'eau qui entre dans le cylindre se mélange partiellement avec l'eau de retour. Cela permet d'équilibrer la pression dans le système. Chez de nombreux fabricants, une grille métallique est installée à l'intérieur de la bouteille pour mieux équilibrer les débits. ✅ Cette grille est nécessaire uniquement si les sorties de la bouteille pour les deux sous-systèmes sont directement opposées, car cela empêcherait l'eau de circuler de manière linéaire.

✅ Les bouteilles de découplage sans grille reposent sur une autre conception : les connexions des deux côtés ne sont pas directement en face l'une de l'autre, ce qui permet à l'eau d'alimentation et de retour de se mélanger indépendamment des circonstances. La présence d'une grille métallique n'est donc pas toujours indispensable, bien qu'elle ne nuise pas à l'efficacité du dispositif.

Bouteille de mécouplage avec collecteur de circuits de chauffage / 3 circuits

SNT25

299.99

View

Séparateur hydraulique-collecteur 4 voies Nordic Tec 2+2

FR-separateur-hydraulique-collecteur-2+2

399.99

View

Bouteille de mélange avec distributeur 2 circuits + Thermomètre et Manomètre

SNT25-L1

264.99

View

Bouteille de mélange avec ditributeur 3 circuits + Thermomètre et Manomètre pour pompes...

SNT25-L3

285

View

Combien de circuits de chauffage indépendants peut-on connecter à une bouteille de découplage pour chauffage central ?

Cela dépend du type de bouteille de découplage. Une bouteille classique possède généralement une entrée pour le circuit de chauffage principal et pour le circuit de chauffage alimenté. Cependant, il existe des modèles de bouteilles de découplage qui permettent de connecter plusieurs circuits, parfois même plusieurs.

Un autre aspect important aujourd'hui est l'isolation de la bouteille de découplage. Étant un long cylindre avec une surface externe assez grande, une bouteille non isolée peut agir comme un radiateur supplémentaire dans la chaufferie, ce qui est souvent inutile. Il est donc recommandé que la bouteille de découplage soit équipée d'une isolation pour éviter ces pertes de chaleur inutiles.

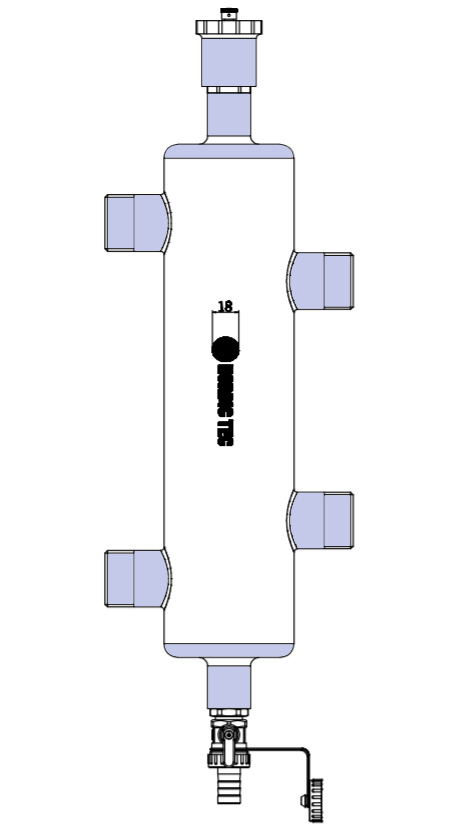

Ci-dessous, un schéma technique (sans dimensions) d'une bouteille de découplage hydraulique classique, conçue pour un montage vertical, fabriquée par NORDIC TEC. Le schéma montre également une vanne de purge en haut et une vanne de vidange en bas pour une meilleure compréhension. Comme vous pouvez le voir, les connexions pour le circuit de la chaudière et pour le circuit de chauffage ne sont pas alignées directement, ce qui permet à l'eau de bien se mélanger et d'équilibrer les pressions.

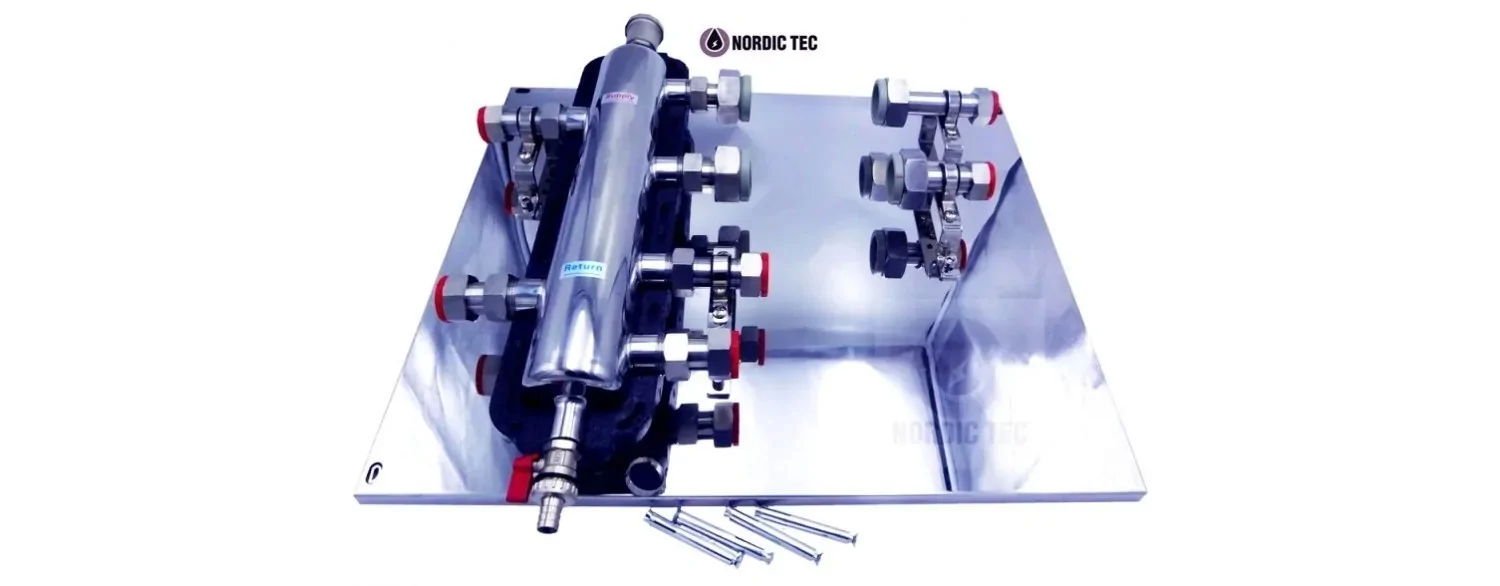

Ci-dessous la même bouteille de decouplage avec la possibilité de connecter 2 circuits chauffés et un circuit de chauffage.

Nous recommandons les bouteilles de decouplage Nordic Tec avec mesure de température et de pression. Nous garantissons une bonne qualité, grâce à sa construction en acier solide, un accumulateur de cette marque est un achat pour de nombreuses années.

L'équipe PUH LEDNET / Nordic Tec
