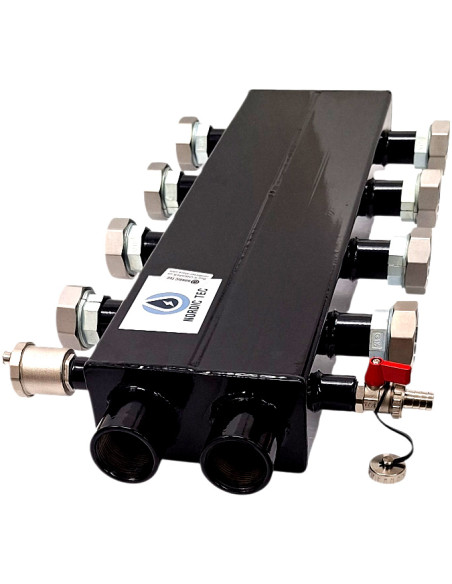

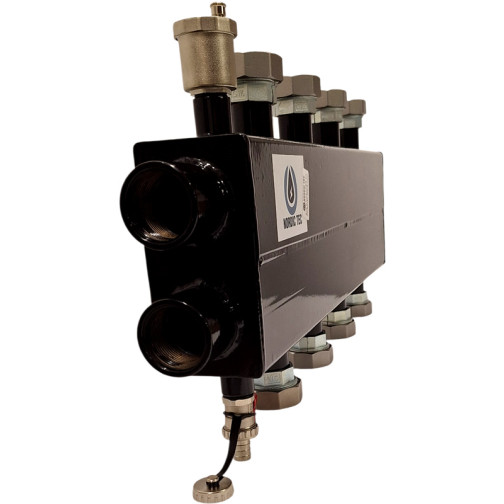

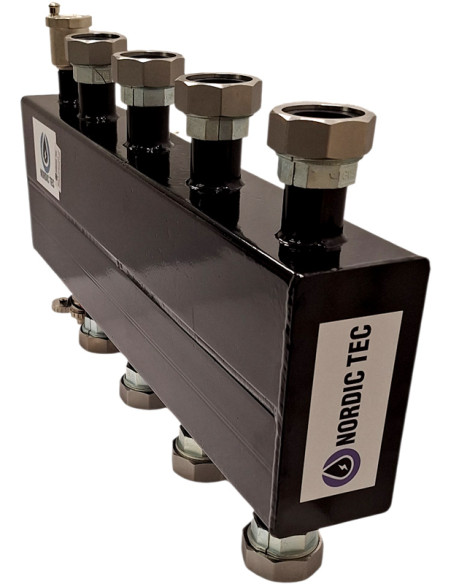

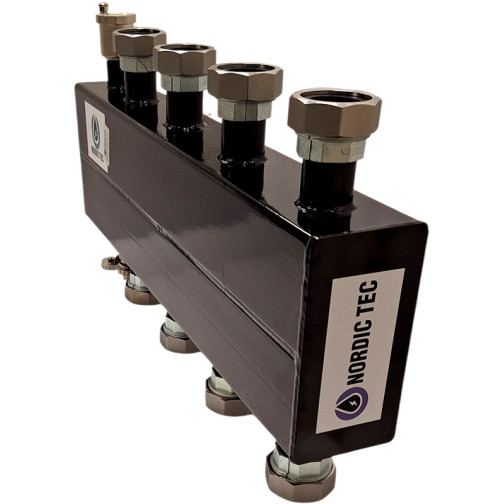

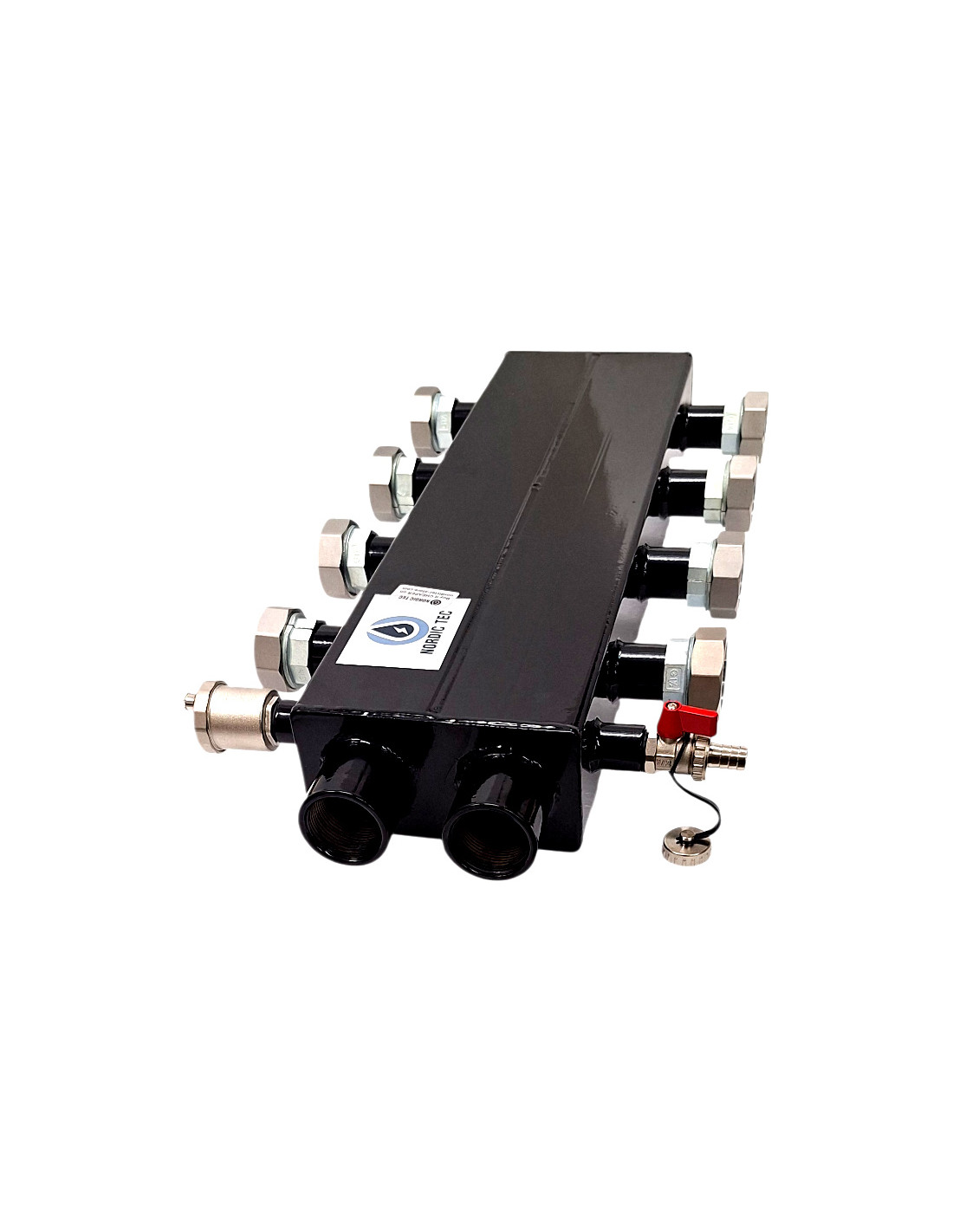

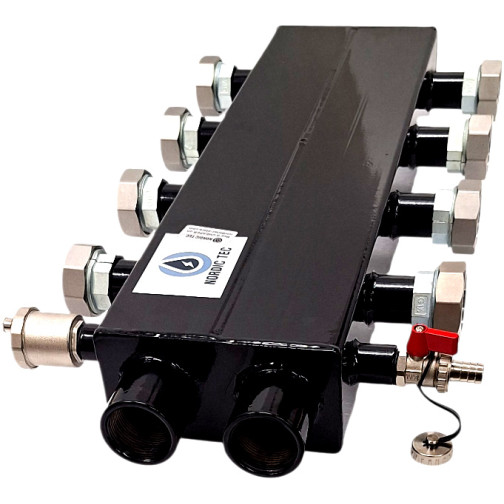

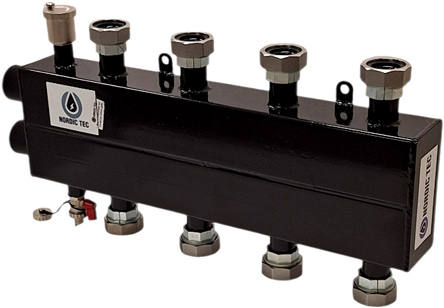

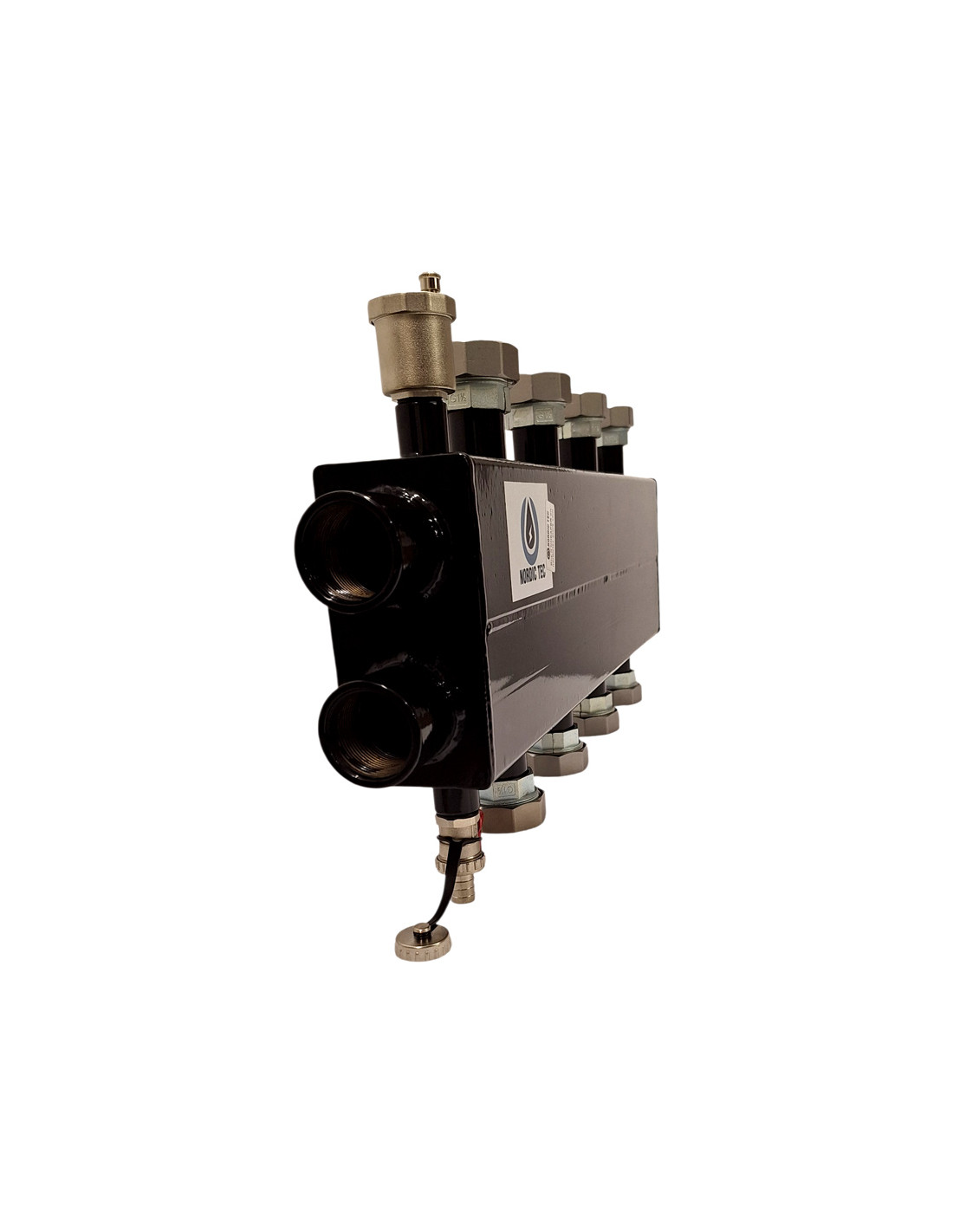

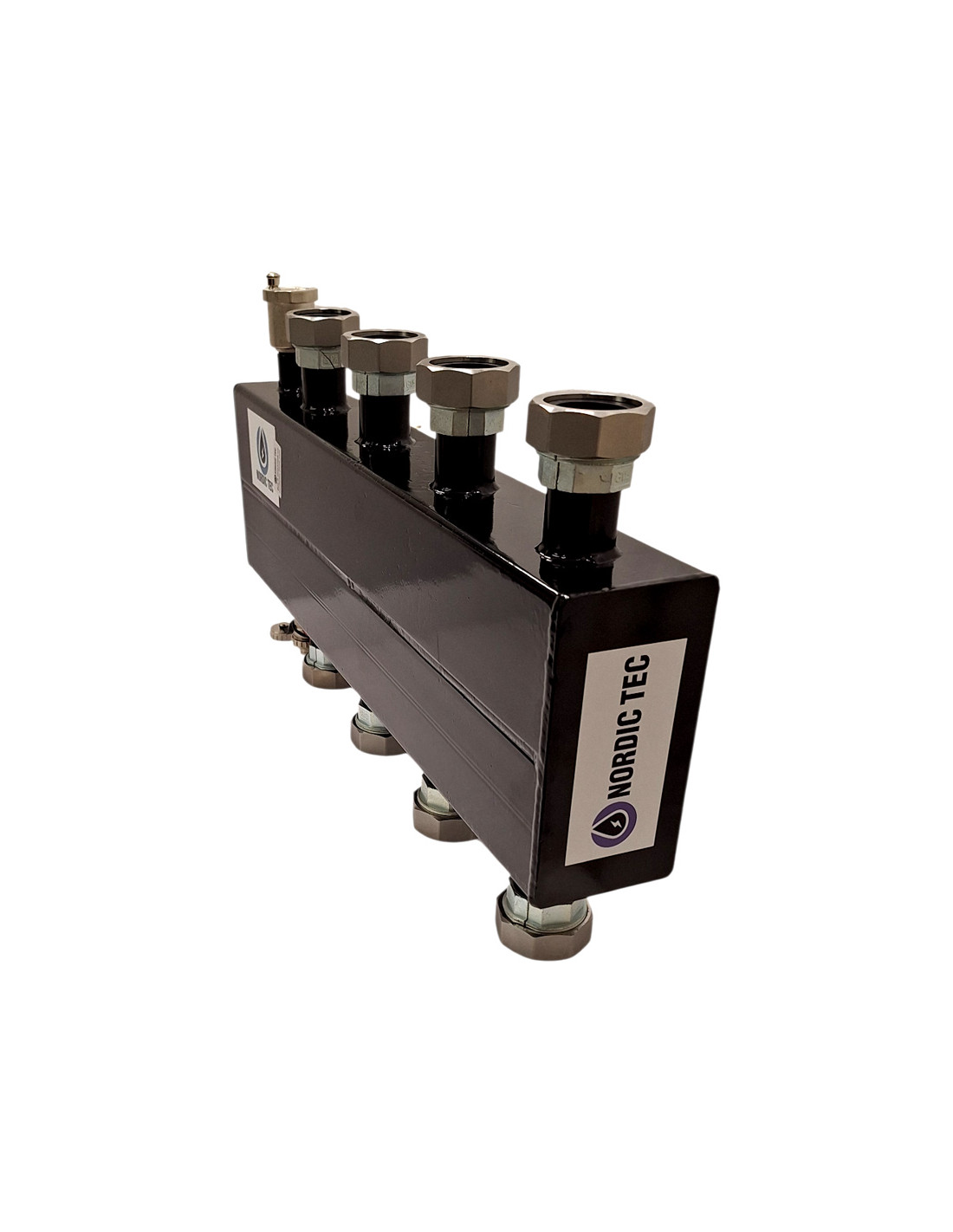

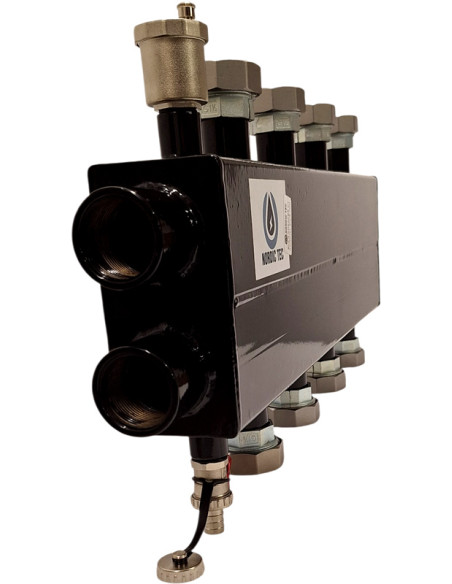

Séparateur hydraulique-collecteur pour installations de chauffage étendues, collecteur de chaudière 4 voies. Spécification technique :
✅ Livraison gratuite en France et en Belgique

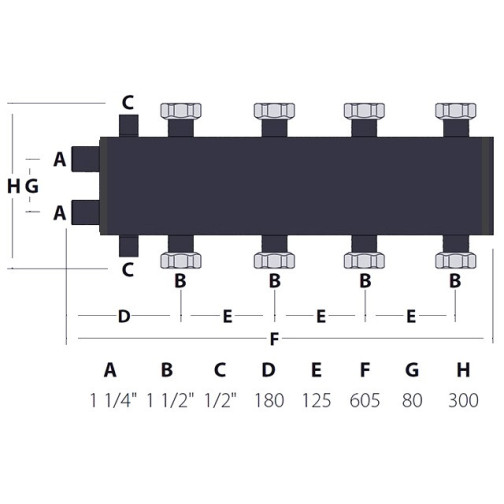

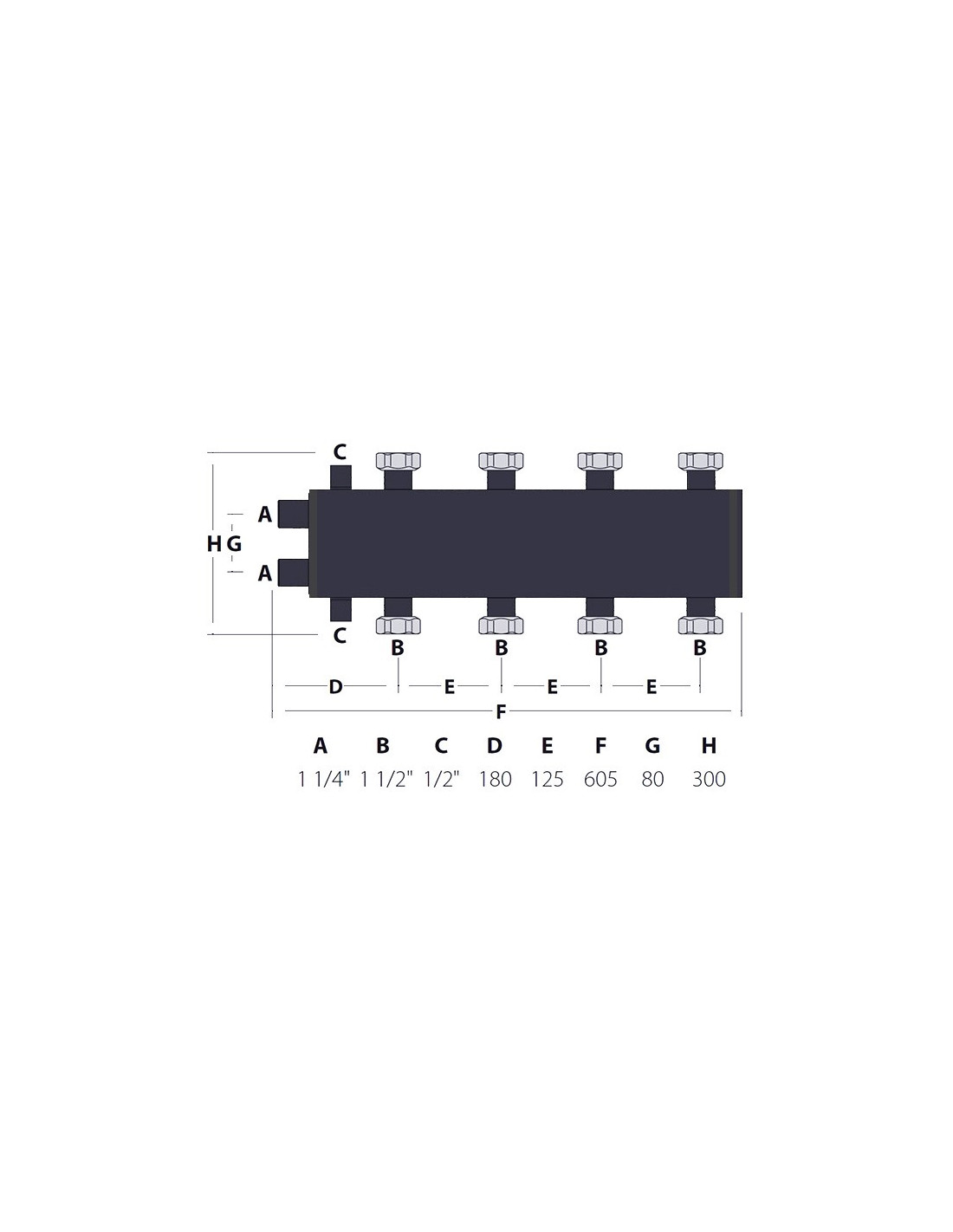

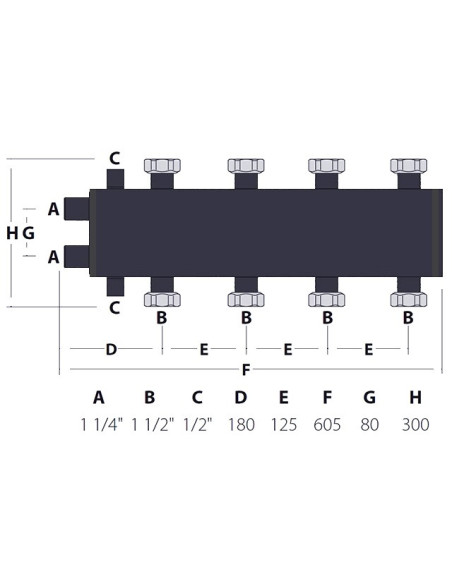

Les raccordements du Séparateur hydraulique-collecteur 2+2 diffèrent en diamètre selon leur fonction :
✅ L’entraxe de raccordement du Séparateur hydraulique-collecteur est classique et s’élève à 125 mm. Il s’agit d’un entraxe considéré comme standard, compatible avec la plupart des groupes de pompage, y compris les groupes de pompage de la marque Nordic Tec. Il est également identique à d’autres collecteurs typiques pour groupes de pompage.
Dans les installations avec une pompe de circuit chaudière ainsi que des pompes supplémentaires pour des circuits de chauffage individuels, des perturbations des débits et des pressions peuvent apparaître. Le collecteur permet de créer une zone à faible perte de charge dans laquelle le circuit primaire et le circuit secondaire sont hydrauliquement séparés. Le débit dans un circuit devient indépendant du débit dans l’autre circuit et ne l’influence plus. Ainsi, les deux circuits adoptent le débit souhaité, généré par les pompes utilisées, sans perturbations excessives.
Le collecteur se compose d’un séparateur / d’un séparateur hydraulique (circuit primaire) et d’un collecteur compact (circuit secondaire) directement relié au séparateur. Après le raccordement de la conduite d’alimentation (circuit primaire), l’alimentation des circuits secondaires doit être raccordée à la même chambre du collecteur. Un croisement de l’aller et du retour doit impérativement être évité.
La position de montage de ce Séparateur hydraulique-collecteur est en principe libre, horizontale ou verticale, toutefois le raccordement horizontal est recommandé, car la position verticale empêche l’utilisation de purgeurs et de vannes de vidange. En cas de montage vertical, il convient de prévoir une purge externe de l’appareil et de fermer les raccordements prévus pour le purgeur ainsi que pour la vanne de vidange.
Les raccordements 1/2” (2 pièces à proximité des raccordements principaux du Séparateur hydraulique-collecteur) sont exclusivement destinés au purgeur et à la vanne de vidange. Les circuits de chauffage ne doivent en aucun cas y être raccordés. En cas de montage horizontal, il convient de veiller à fermer correctement ces raccordements.
Le purgeur ainsi que la vanne de vidange sont inclus dans la livraison et ne doivent pas être achetés séparément.
L’appareil se compose d’un collecteur côté primaire ainsi que d’un collecteur disposé en parallèle côté secondaire. L’appareil peut être monté dans n’importe quelle position, toutefois la position horizontale est recommandée, car elle permet l’utilisation d’un purgeur ainsi que d’une vanne de vidange.

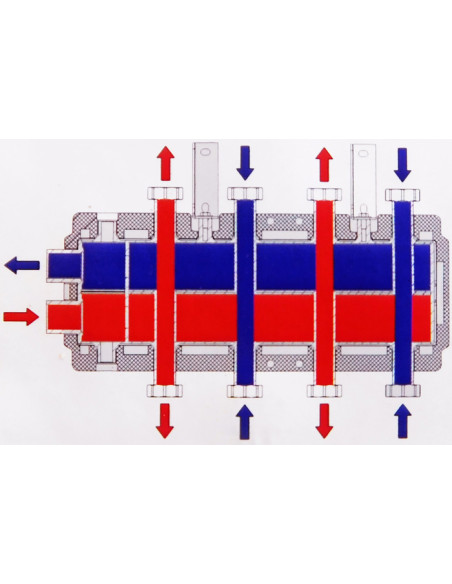

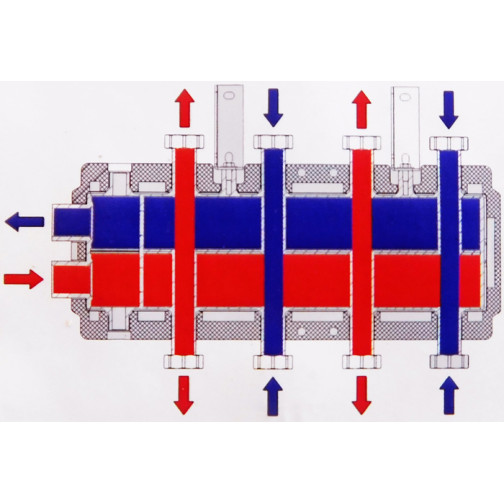

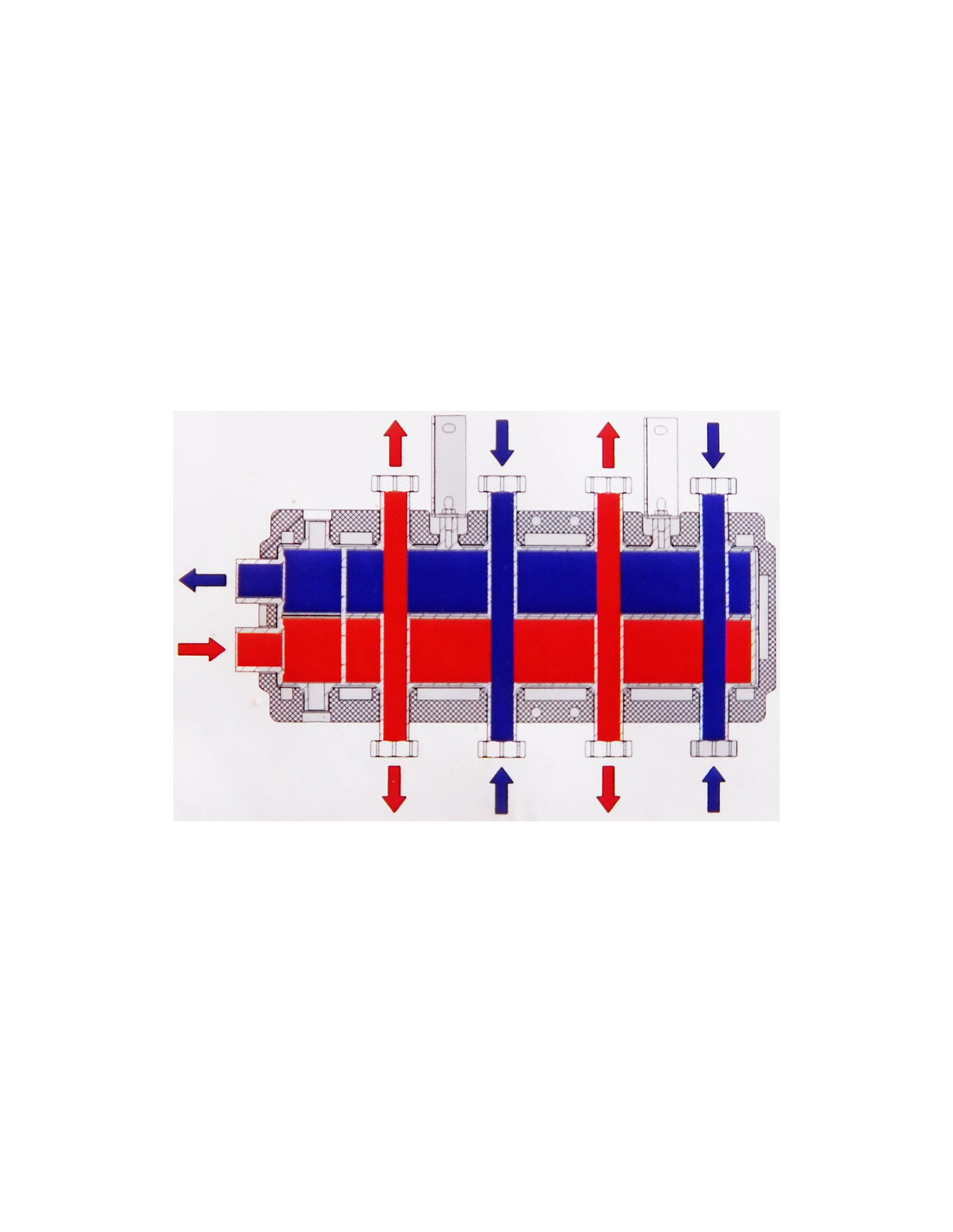

Le collecteur de séparation hydraulique doit être raccordé en tenant compte du schéma d’écoulement également disponible dans la galerie produit. Il est recommandé d’appliquer le principe d’évitement du croisement des flux aller et retour des circuits de chauffage ou des groupes de pompage raccordés en face l’un de l’autre, ce qui est également indiqué par des flèches sur le schéma.
En pratique, cela signifie qu’après avoir choisi le raccordement primaire pour un circuit de chauffage, par exemple le raccordement supérieur, les départs des circuits secondaires doivent être raccordés de manière identique du côté opposé. Par conséquent, les retours doivent également être raccordés en conséquence sur les côtés respectifs du corps de l’appareil.
Il convient également de noter que les raccordements prévus pour le purgeur et la vanne de vidange (dimension 1/2") ne doivent en aucun cas être utilisés pour le raccordement de circuits de chauffage. En cas de montage dans une position ne permettant pas l’installation d’un purgeur (par exemple verticale), ces raccordements doivent être fermés.
