Filtre magnétique – structure, fonctionnement, applications

Qu'est-ce qu'un filtre magnétique

Un filtre magnétique, souvent appelé par d'autres noms comme séparateur magnétique, séparateur d'impuretés, etc. - est un élément d'une installation de chauffage ou d'eau dont la tâche est de capturer les impuretés métalliques circulant dans le circuit. Il s'agit le plus souvent de particules de magnétite, de rouille et de petits morceaux de métal (parfois presque microscopiques) qui se forment suite à la corrosion des éléments en acier ou plus généralement à l'usure des éléments métalliques du système. En pratique, un filtre magnétique joue très souvent un rôle de protection - il doit arrêter le processus de dégradation continue du système, et en particulier protéger contre ces particules nocives les éléments les plus sensibles du système.

Une fonction supplémentaire des filtres magnétiques – que peu de personnes connaissent – est la possibilité d’y introduire des produits de nettoyage dans le circuit de chauffage central (par exemple des détartrants ou des inhibiteurs de corrosion), c’est-à-dire le rinçage du système.

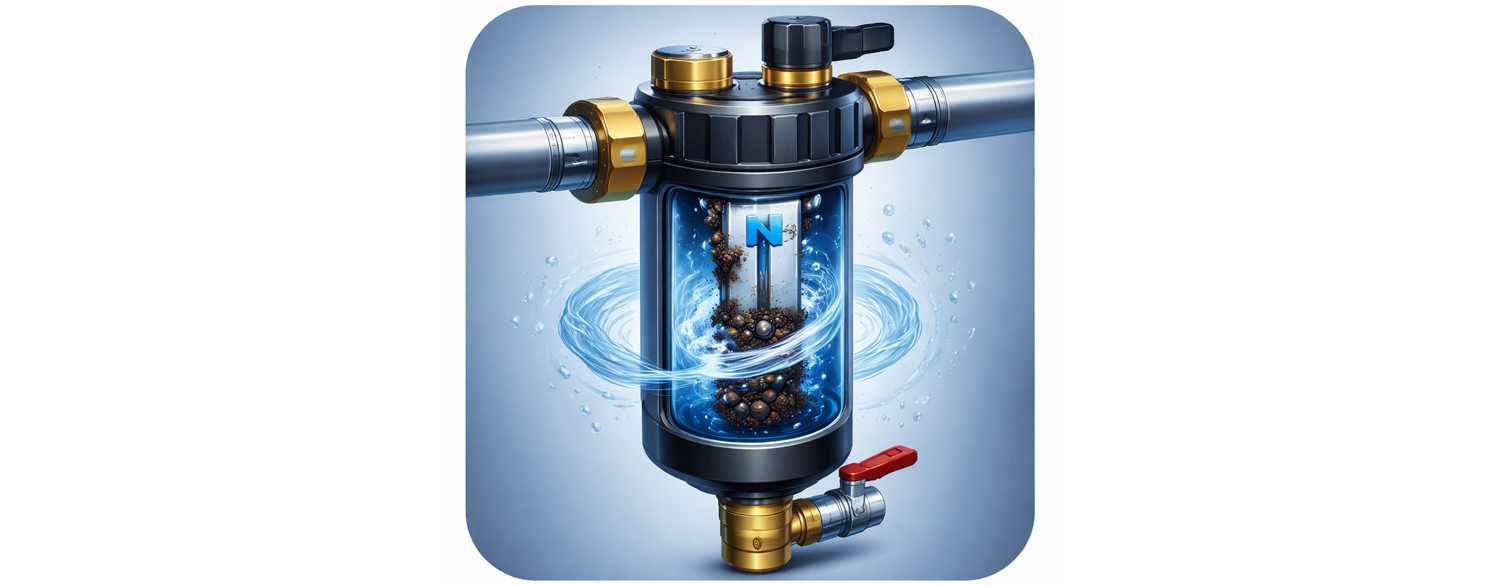

Construction d'un filtre magnétique - comment est-il fait

La construction de base d'un filtre magnétique est relativement simple, mais très efficace - à condition que l'élément de base qui attire les saletés métalliques soit suffisamment puissant. Cet élément de base est un aimant.
Un filtre magnétique se compose donc de :

• un boîtier, c'est-à-dire une chambre pour l'aimant
• d'un aimant puissant (ou parfois d'un ensemble d'aimants),
• d'une chambre de séparation des impuretés,
• d'une vanne de purge permettant d'éliminer les déchets collectés
• de raccords de montage pour l'installation.
• le plus souvent aussi de vannes supplémentaires permettant d'isoler le filtre du système à tout moment

L'aimant est responsable de l'attraction des particules ferromagnétiques, tandis que la conception du boîtier permet de ralentir le flux du fluide, ce qui facilite la sédimentation des impuretés non magnétiques également, comme le sable ou les dépôts.

Filtre magnétique 3/4" Désemboueur Nordic Tec DN20

FR-BE-Filtre-magnetique-3/4"-NT

62.99

View

Conditionneur Adoucisseur d'eau Nordic Tec BlueStream 1"

FR-Adoucisseur-BlueStream-1"

169.99

View

Drain de sol linéaire pour garage 6m-5m-4m-3m-2m Longueur au choix

Drain-de-sol-linéaire-Longueur-au-choix

345.99

View

Filtre magnétique 1" Désemboueur Nordic Tec DN25

FR-BE-Filtre-magnetique-1"-NT

64.99

View

Utilisation en tant que séparateur magnétique

En tant que séparateur magnétique, le filtre est installé le plus souvent sur le retour de l'installation de chauffage, avant la chaudière, avant PAC (la pompe à chaleur), la bouteille de decouplage ou l'échangeur de chaleur (les échangeurs de chaleur sont des équipements assez sensibles au colmatage). Sa tâche est de protéger les éléments sensibles de l'installation contre l'usure mécanique, le colmatage et la baisse d'efficacité. L'élimination régulière de la magnétite prolonge considérablement la durée de vie de l'ensemble du système - mais aussi de ses composants individuels. Les pompes tombent moins en panne, les échangeurs fuient moins souvent, les chaudières conservent leur pleine efficacité plus longtemps.

Filtre magnétique pour le rinçage d'installation ?

On rencontre de plus en plus l'approche des installateurs qui utilisent également le filtre magnétique pour le rinçage de l'installation. Il est utilisé lors de la première mise en service du système ou pendant l'entretien d'installations plus anciennes. Pendant le rinçage, le filtre collecte intensément les dépôts, les boues et les fines impuretés qui ont été détachées des parois des tuyaux. Grâce à cela, le processus de nettoyage est plus efficace et plus sûr pour les autres éléments de l'installation. Ensuite, le filtre reste le plus souvent dans cette installation, car malheureusement le processus de vieillissement de l'installation ne fait que s'accélérer avec le temps, de sorte que le processus de rinçage de l'installation (ancienne ou usagée) - doit être répété périodiquement.

Est-il judicieux d'utiliser des séparateurs d'impuretés ?

L'utilisation d'un filtre magnétique en tant que séparateur d'impuretés se traduit directement par :

• une durée de vie plus longue des appareils de chauffage,
• un fonctionnement plus stable de l'installation,
• une consommation d'énergie plus faible (bien sûr à terme, car une installation encrassée est moins efficace)
• moins de pannes et des coûts de maintenance plus bas.

Dans les installations modernes, le filtre magnétique cesse d'être un accessoire pour devenir un élément de protection standard de l'ensemble du système. Cependant, son installation est surtout recommandée dans les systèmes ouverts.

Caniveau de drainage – Avaloir de sol pour garage et cave NT Set avec 2 bras

Caniveau-drainage-garage-SET-1

166.99

View

Station solaire Module hydraulique NORDIC TEC à deux voies 1"

FR-station-solaire-NT-1

199.99

View

Module hydraulique avec vanne de mélange pour chauffage au sol ou radiateurs | Nordic...

FR-GPN-180mm-3DR

125

View

Collecteur pour modules hydrauliques | Nordic Tec 2-4

Collecteur-groupes-de-pompe-NT-2-4

119.99

View

Un filtre magnétique augmente-t-il les pertes de charge ?

Tout élément inséré dans une installation entraîne une certaine perte de pression – c'est également le cas d'un filtre magnétique. Les pertes de charge sont cependant généralement marginales et n'ont pas d'impact significatif sur le système. Bien sûr, sauf si certaines circonstances que l'on peut qualifier de nuisibles ne surviennent pas, c'est-à-dire que les pertes de charge peuvent augmenter pour plusieurs raisons :

• un rétrécissement de la section d'écoulement dans le corps du filtre (défauts de conception des appareils, cela arrive parfois contrairement aux apparences)
• un changement de direction de l'écoulement du fluide - la direction de l'écoulement à travers le séparateur n'est pas libre et doit être conforme aux marquages
• une accumulation d'impuretés (magnétite, boues, dépôts), c'est-à-dire un manque d'entretien suffisamment fréquent du filtre
• un diamètre de filtre trop petit par rapport au débit - c'est-à-dire un séparateur sous-dimensionné

Plus un séparateur magnétique / séparateur d'impuretés est encrassé, plus il oppose de résistance à l'eau qui le traverse. Cependant, de manière générale, avec un choix approprié, un montage correct et un entretien régulier - des pertes de charge à un degré ayant un impact réellement négatif sur l'installation ne devraient pas apparaître.
