Comment installer un séparateur - un désemboueur magnétique pour chauffage ?

Dans cet article, nous abordons l’installation d’un désemboueur, c’est-à-dire un appareil qui protège l’installation de chauffage central contre les impuretés de nature métallique ou post-corrosion. Il est souvent appelé simplement filtre magnétique, séparateur magnétique ou désemboueur. Comment l’installer correctement et quelles erreurs éviter ?

Notre guide se base sur les désemboueurs de la marque Nordic Tec, toutefois la majorité des recommandations sera très similaire et applicable aux produits d’autres fabricants.

Pourquoi installer un désemboueur magnétique dans une installation de chauffage ?

Le désemboueur magnétique est extrêmement efficace pour le nettoyage des circuits hydrauliques (le plus souvent le chauffage central), car il fonctionne sur le principe du magnétisme. À l’intérieur du désemboueur se trouve une tige magnétique (insert magnétique) qui génère un champ puissant attirant les impuretés ferromagnétiques, c’est-à-dire métalliques.

Lorsque l’eau circule à travers le désemboueur, toutes les limailles de fer, particules métalliques, fragments de rouille ou micro-débris issus de la corrosion sont attirés par l’aimant et retenus dans un décanteur filtrant spécial. Ainsi, ils ne pénètrent pas dans les composants les plus sensibles du système de chauffage central, tels que les échangeurs de chaleur à plaques, les circulateurs, les collecteurs de plancher chauffant, ainsi que les éléments les plus importants et les plus coûteux : les chaudières modernes et les pompes à chaleur. D’ailleurs, de nombreux fabricants de pompes à chaleur exigent l’installation d’un désemboueur magnétique pour maintenir la garantie.

De cette manière, les micro-particules métalliques ou les micro-dépôts calcaires arrachés par l’action de l’eau dure ne se déposent pas sur les parois de l’installation – dans les tubes du plancher chauffant ou dans les radiateurs. Cela a un impact direct sur le rendement du chauffage et sur la consommation d’énergie. Le principe de fonctionnement des désemboueurs magnétiques est donc très simple.

Filtre magnétique 3/4" Désemboueur Nordic Tec DN20

FR-BE-Filtre-magnetique-3/4"-NT

62.99

View

Filtre magnétique 1" Désemboueur Nordic Tec DN25

FR-BE-Filtre-magnetique-1"-NT

64.99

View

Conditionneur Adoucisseur d'eau Nordic Tec BlueStream 1"

FR-Adoucisseur-BlueStream-1"

159.99

View

Conditionneur Adoucisseur d'eau Nordic Tec BlueStream 3/4"

FR-Adoucisseur-BlueStream-3/4"

154.99

View

Étape 1 de l’installation – vérification du contenu du kit du séparateur magnétique

Avant l’installation, il faut vérifier que tous les éléments nécessaires sont bien présents dans le kit. Beaucoup considèrent cela comme évident, et en effet la majorité des ensembles livrés sont complets, mais il est toujours préférable de le contrôler – surtout avant de couper les tuyaux et d’immobiliser l’installation de chauffage central. S’il manque un joint ou un élément essentiel, vous risquez de vous retrouver avec une installation hors service.

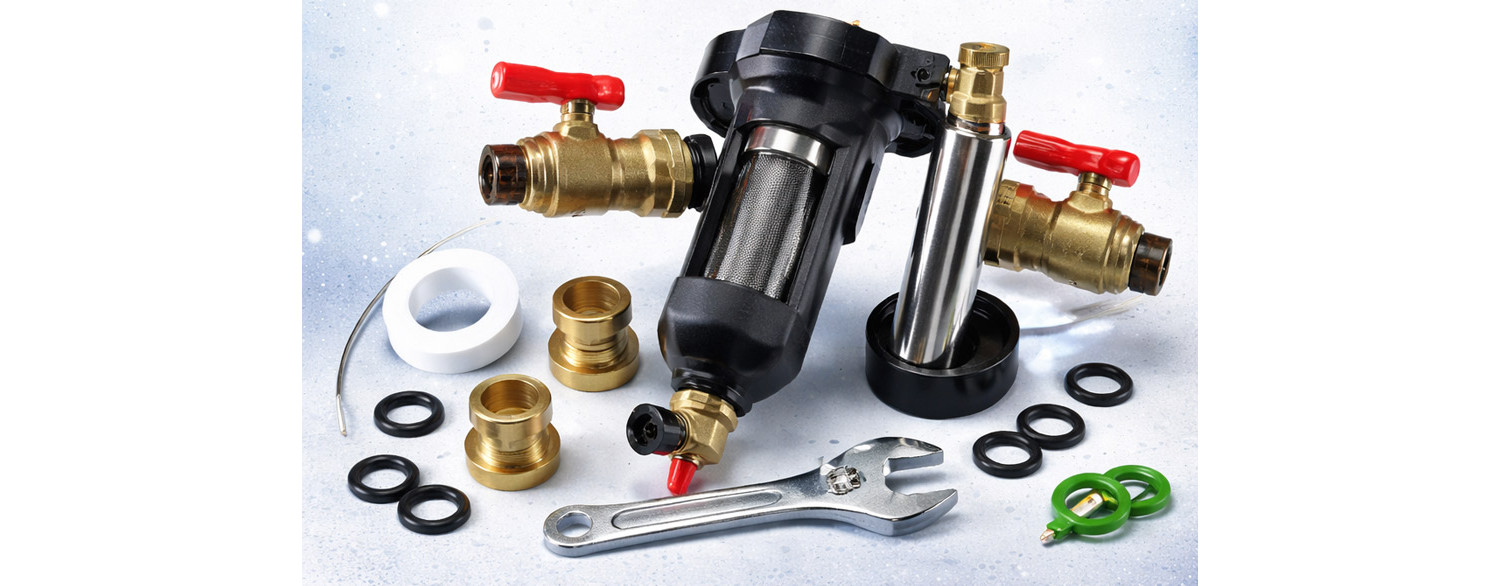

La plupart des séparateurs magnétique doivent contenir les éléments présentés sur le schéma ci-dessous :

1. Vannes d’arrêt (si elles font partie du kit ; sinon, elles doivent être achetées séparément avant l’installation).
2. Adaptateur, également appelé raccord du désemboueur magnétique, qui s’insère dans la conduite de chauffage.
3. Insert magnétique (le cœur de tout le système).
4. Purgeur (selon le fabricant, il peut être positionné différemment, mais il est indispensable).
5. Couvercle de la chambre du désemboueur.
6. Décanteur ou grille du désemboueur magnétique.
7. Corps du filtre.
8. Vanne de vidange.
9. Clé multifonction adaptée à l’entretien du modèle concerné. Elle n’a pas nécessairement l’aspect montré sur le schéma, l’important est qu’elle soit compatible avec le kit.

✅ Il est souvent également nécessaire de disposer d’une clé séparée pour actionner le purgeur et la vanne de vidange. Elle n’est pas toujours incluse et tous les désemboueurs magnétiques ne la requièrent pas.

✅ Enfin, vérifiez que tous les éléments filetés sont munis de joints. Cela concerne aussi bien les vannes que les joints toriques reliant les différentes parties de la chambre du désemboueur. Si tout est conforme, vous pouvez passer à l’installation.

Où installer le désemboueur ?

Concernant l’emplacement idéal du désemboueur, plusieurs écoles existent, mais la majorité des professionnels s’accorde à dire qu’il doit être installé sur la conduite de retour, en amont de l’appareil que l’on souhaite protéger en priorité. Il est donc recommandé de le placer, par exemple, avant une pompe à chaleur ou une chaudière à gaz.

Une autre approche affirme que l’emplacement est moins important, car dans un circuit fermé les particules ferromagnétiques finiront par être captées. Cette affirmation n’est vraie que partiellement et ne résiste pas toujours à la pratique.

✅ Le désemboueur doit impérativement être installé dans un endroit facilement accessible, afin de permettre l’entretien ultérieur.

Installation du désemboueur magnétique

Si le désemboueur magnétique est installé lors de la construction de l’ensemble de l’installation de chauffage central, l’opération est simple. En revanche, pour une installation sur un système existant, il faut commencer par vidanger l’eau – au moins sur la section concernée, si celle-ci peut être isolée par des vannes.

Il convient ensuite de découper un segment de tuyau de la longueur nécessaire. Celle-ci est généralement indiquée dans la notice du désemboueur ou peut être mesurée en incluant les vannes d’arrêt.

✅ Important : procédez avec précaution. Une erreur fréquente consiste à couper une section trop longue. Il vaut mieux une découpe légèrement trop courte, que vous pourrez ajuster, plutôt que trop longue.

Après cette étape, installez les vannes sur l’entrée et la sortie.

Raccordement du désemboueur magnétique

Le raccord (adaptateur du désemboueur) doit être inséré entre les vannes et raccordé de manière parfaitement étanche.

✅ À ce stade, il est essentiel de respecter le sens d’écoulement de l’eau indiqué par la flèche sur le raccord. C’est la seule façon de garantir un fonctionnement correct du désemboueur, sans générer de pertes de charge excessives.

Ensuite, à l’aide de la clé, serrez le reste du désemboueur, c’est-à-dire la chambre et son couvercle. Veillez au bon positionnement du joint assurant l’étanchéité entre le raccord et le corps du désemboueur. Serrez fermement, mais sans excès.

Purge et vérification de l’étanchéité du désemboueur

Une fois le désemboueur installé, ouvrez les vannes d’arrêt et remplissez à nouveau l’installation de chauffage central avec de l’eau. Procédez ensuite à la purge du désemboueur à l’aide du purgeur.

Lorsque le désemboueur est purgé, vérifiez l’absence de fuites, en particulier au niveau des raccords. Ce contrôle ne doit pas être effectué une seule fois : il est recommandé de vérifier à nouveau l’étanchéité après 6 à 24 heures, afin de détecter d’éventuelles micro-fuites.

✅ Un désemboueur correctement installé doit toujours être en position verticale, quelle que soit l’orientation de la tuyauterie sur laquelle il est monté.

En l’absence de fuites, on peut considérer que le désemboueur magnétique est correctement installé et opérationnel.
