Échangeur de chaleur à plaques – erreurs de raccordement courantes et comment les éviter ?

839 Vues 0 Appréciée Publié le: 24/07/2025


Si vous avez un échangeur de chaleur à plaques dans votre installation - ou si vous prévoyez seulement son installation - découvrez quelles erreurs sont les plus faciles à commettre lors du montage de cet appareil. Ainsi, vous éviterez les erreurs et les corrections chronophages, ou vous pourrez vérifier si le plombier a effectué le raccordement correctement. Peut-être avez-vous déjà un échangeur et votre installation ne fonctionne pas correctement ? Lisez l'article, apprenez-en plus et diagnostiquez le problème.

Le bon fonctionnement des échangeurs à plaques commence par le choix

Un problème fréquent est l'achat d'un échangeur "à l'œil", sans sélection précise en fonction de la puissance thermique spécifique de l'installation. Un échangeur trop petit ne pourra pas transférer la quantité d'énergie requise, ce qui entraînera un sous-chauffage du bâtiment ou des problèmes avec l'eau chaude sanitaire. Dans cet article, nous ne nous étendons pas sur le choix des appareils, mais plutôt sur les erreurs d'installation - cependant, en cas de mauvais choix d'appareil - même un raccordement correct ne nous aidera guère. Vous en trouverez plus dans l'article ci-dessous.

Les erreurs les plus fréquentes dans le raccordement d'un échangeur de chaleur à plaques

Les échangeurs de chaleur à plaques sont des appareils extrêmement efficaces utilisés dans les installations de chauffage, de refroidissement et sanitaires. Mais - leur bon fonctionnement dépend en grande partie d'une installation et d'un raccordement corrects. Malheureusement, les erreurs d'installation sont assez fréquentes, car ce n'est pas un appareil courant et même les plombiers n'ont souvent pas beaucoup d'expérience en matière de sélection ou de raccordement. Cela peut entraîner une diminution de l'efficacité, des pannes, voire des dommages à l'appareil. Voici les erreurs les plus fréquentes lors du raccordement des échangeurs de chaleur à plaques.

Mauvais sens d'écoulement - absence de contre-courant dans le raccordement de l'échangeur

La plupart des échangeurs de chaleur à plaques sont des appareils à contre-courant. Un échangeur de chaleur à contre-courant doit toujours être raccordé en configuration à contre-courant - c'est-à-dire que les fluides circulent dans des directions opposées (l'un par rapport à l'autre). Cette configuration assure l'efficacité maximale du transfert de chaleur. Une erreur fréquente est le raccordement en co-courant - c'est-à-dire que les fluides circulent dans la même direction - ce qui réduit considérablement l'efficacité de l'échangeur. Une telle erreur peut entraîner une perte de 30 à 50 % de l'efficacité de l'échangeur à plaques, ce qui empêchera évidemment le système de fonctionner correctement. À moins que nous n'installions un échangeur considérablement surdimensionné, par exemple 2 à 3 fois plus grand que nécessaire, le surdimensionnement compensera alors la perte d'efficacité due à l'absence de raccordement à contre-courant.

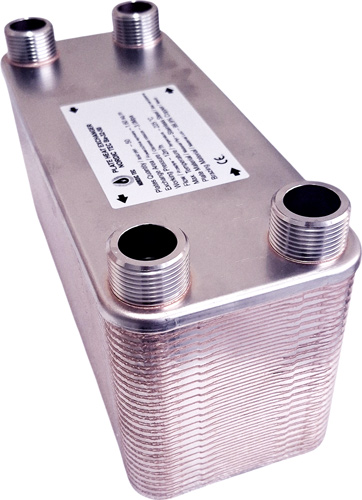

Dans le cas des échangeurs Nordic Tec, comme d'ailleurs pour d'autres fabricants, les échangeurs à plaques ont sur leur plaque signalétique des flèches rappelant le principe du contre-courant.

Point important - pour les échangeurs Nordic Tec, il est possible de modifier librement les sens d'écoulement (tout en conservant le contre-courant). Cela signifie que la direction d'écoulement du fluide dans un canal donné n'a pas d'importance, à condition que le second canal soit à contre-courant par rapport au premier. Cependant, cela peut ne pas s'appliquer aux échangeurs d'autres marques ou fabricants.

Échangeurs thermiques Nordic Tec BLOG

Absence de filtres à tamis (contamination de l'échangeur de chaleur)

Des filtres à tamis (min. 500 microns) doivent être installés avant l'entrée de l'échangeur de chaleur (de chaque côté) pour le protéger des contaminants : particules métalliques, rouille, sable ou dépôts. L'absence de filtres entraîne l'obstruction des canaux, ce qui réduit l'efficacité ou endommage définitivement l'échangeur. Un échangeur bouché peut souvent être nettoyé - mais il n'y a jamais de garantie, donc il peut être définitivement endommagé si on oublie les filtres.

Dans notre travail avec les échangeurs de chaleur, nous avons rencontré de nombreuses approches intéressantes - notamment un plombier avait pour habitude de tester d'abord si l'échangeur fonctionnait - avant d'ajouter les filtres. Pour les personnes dotées d'un peu d'imagination, il n'est pas surprenant que c'est justement lors de la mise en marche des pompes, c'est-à-dire lors du mouvement brusque de l'eau, que le risque d'entraînement des contaminants vers l'échangeur est le plus élevé. Ensuite, ce plombier s'étonnait qu'après quelques semaines, parfois après une saison, l'échangeur cessait de fonctionner, mais il persistait à dire qu'il ne pouvait pas être contaminé. Il faut dire clairement et fermement - les filtres doivent être en place avant l'échangeur dès le premier démarrage test.

Comme anecdote, nous pouvons également mentionner qu'une fois nous avons rencontré une autre idée intéressante - un plombier a remarqué que quelque chose ne fonctionnait pas correctement et soupçonnait des problèmes d'écoulement du fluide dans l'installation. Pour y remédier... il a démonté les filtres avant l'échangeur. Passons l'éponge.

N'oublions pas non plus que la présence de filtres ne signifie pas que l'échangeur ne doit pas être nettoyé de temps en temps, il est bon de le faire périodiquement, par exemple une fois par saison ou tous les 2 saisons.

Il est également important de se rappeler qu'aucun fabricant ne précise quels filtres doivent être installés en définitive. Il faut évaluer l'état du système. Le plus souvent, un filtre à tamis est considéré comme le minimum nécessaire. Cependant, dans les anciens systèmes ouverts, il peut également être justifié d'installer un filtre magnétique ou un séparateur. Pour évaluer cela, il faut avoir un peu d'expérience et juger de l'état du système sur place.

✅ Une information importante est également que les filtres doivent être installés avant les échangeurs à plaques même dans le cas de leur installation dans des nouveaux systèmes fermés en construction moderne, pas seulement pour les tuyaux anciens et usagés.

Installation de l'échangeur à plaques dans une mauvaise position

Pour que l'échangeur à plaques puisse être correctement purgé de l'air, il doit être installé verticalement. Il peut y avoir des exceptions à cette règle, soigneusement sélectionnées par les concepteurs, par exemple dans certaines stations d'eau chaude ou logo-thermes. Mais nous ne devons absolument pas installer l'échangeur en position horizontale, couché sur le côté, etc. La pire position est de le placer "sur le dos", c'est-à-dire avec les raccords vers le haut, auquel cas il se bouche presque immédiatement.

En résumé - si l'échangeur n'est pas raccordé en position verticale, il ne sera qu'une question de temps avant qu'il ne s'emboue et ne bloque l'écoulement. Cela arrivera plutôt tôt que tard.

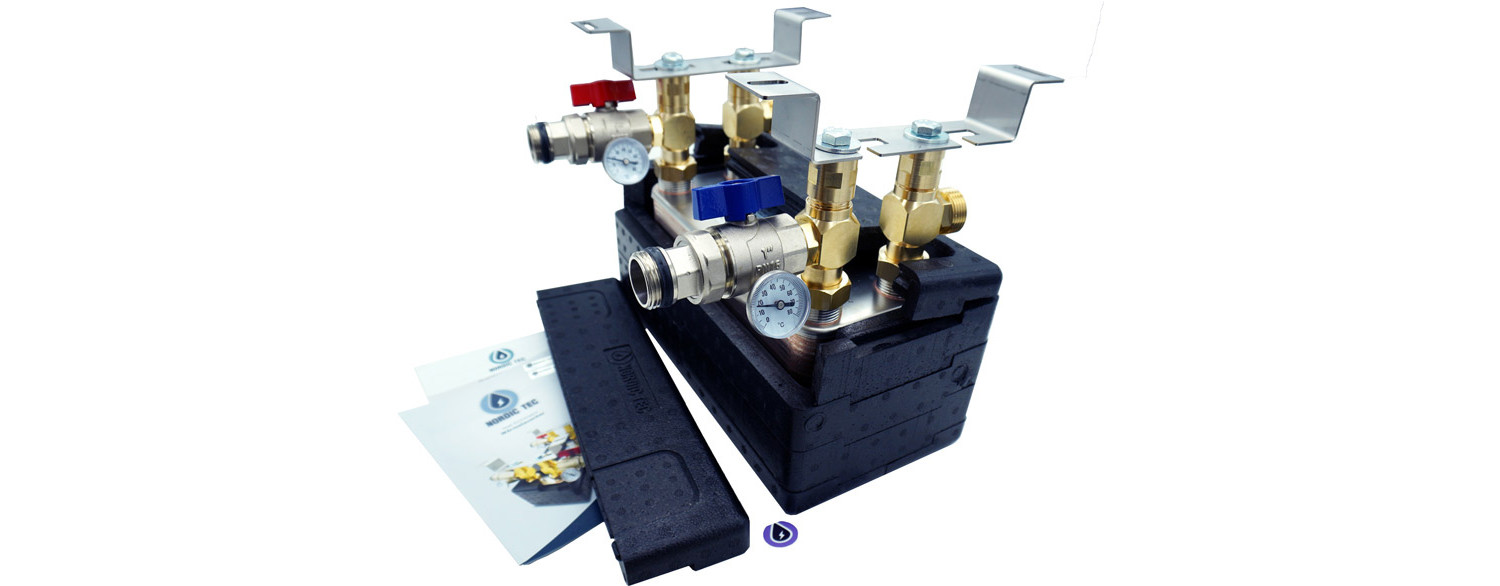

  • ☑️✅ Voir aussi les supports de montage Nordic Tec - ils assurent un raccordement dans la bonne position et sont universels, c'est-à-dire qu'ils peuvent être utilisés pour toutes les marques d'échangeurs à plaques. Ils protègent également l'échangeur contre les micro-vibrations, ce qui garantit l'étanchéité des raccordements pendant de nombreuses années.

Pression ou température de fonctionnement trop élevées

Les échangeurs à plaques ont des paramètres de fonctionnement strictement définis (pression de service et température maximale) qui ne doivent pas être dépassés. Malheureusement, il arrive que des échangeurs soient installés dans des installations où ces conditions sont dépassées, par exemple dans des installations à vapeur ou avec des pompes trop puissantes. Les conséquences peuvent être des fuites ou des dommages permanents aux plaques. Il s'agit davantage d'un problème de sélection inappropriée que d'installation proprement dite, mais il est bon de rappeler également ce point.

Dans un système liquide-liquide, il est plus rare que les pressions de service soient dépassées - dans ce cas, cela peut se produire plutôt lorsque nous utilisons un échangeur de chaleur à plaques standard pour du fréon - au lieu d'un échangeur frigorifique haute pression spécial.

Utilisation de l'échangeur avec des fluides inappropriés

Comme mentionné ci-dessus - c'est une question que nous devrions plutôt aborder au stade de la sélection. Le plus souvent, il s'agit de raccorder un échangeur de chaleur standard liquide-liquide (comme par exemple les Nordic Tec Ba-12, Ba-23, Ba-16, Ba-27, Ba-32 ou similaires) pour une utilisation avec une pompe à chaleur en tant que condenseur, c'est-à-dire avec des fluides gazeux. Bien entendu, un échangeur à plaques liquide-liquide n'est pas certifié pour le fréon et les fluides similaires, ce qui risque de provoquer des fuites dans l'échangeur et l'appareil perd sa garantie dans une telle application.

Un autre cas est par exemple l'utilisation d'échangeurs de chaleur standard pour piscines, au lieu d'utiliser des échangeurs pour piscines plus coûteux. Cela est parfois motivé par l'ignorance, parfois par le désir d'économiser - mais il est bon de savoir qu'il y a un risque de fuite de l'appareil, car un échangeur à plaques brasé au cuivre ne résistera pas à long terme à de fortes concentrations de chlore ou aux produits chimiques de traitement de l'eau de piscine.

Il en va de même par exemple pour l'utilisation d'échangeurs de chaleur à plaques - c'est-à-dire standards pour des fluides tels que l'eau souterraine, l'eau de puits, l'eau de pluie ou l'eau de rivière. Naturellement, une eau non traitée contenant des sels minéraux et divers éléments n'est pas la même chose qu'une eau traitée de base et il faut en convenir avec le fabricant ou le vendeur pour ne pas perdre la garantie.
