Échangeur de chaleur - 50 plaques - élément clé des systèmes de chauffage central, permettant un échange de chaleur efficace entre le fluide caloporteur (le côté chaud, par exemple, chauffé par une chaudière au gaz) et le milieu chauffé, c'est-à-dire l'eau dans les radiateurs ou le chauffage par le sol. Le transfert d'énergie thermique dans les systèmes nécessitant des échangeurs de chaleur est essentiel au bon fonctionnement de l'ensemble du système.
L'échangeur de chaleur Ba-12-50 fonctionne en transférant la chaleur d'un fluide chaud (par exemple, de l'eau ou de l'eau mélangée avec du glycol) à un fluide plus froid (par exemple, de l'eau de chauffage central - mais cela peut également être un système d'eau chaude sanitaire). Grâce à ce processus, il est possible de chauffer efficacement les espaces tout en minimisant la consommation d'énergie.

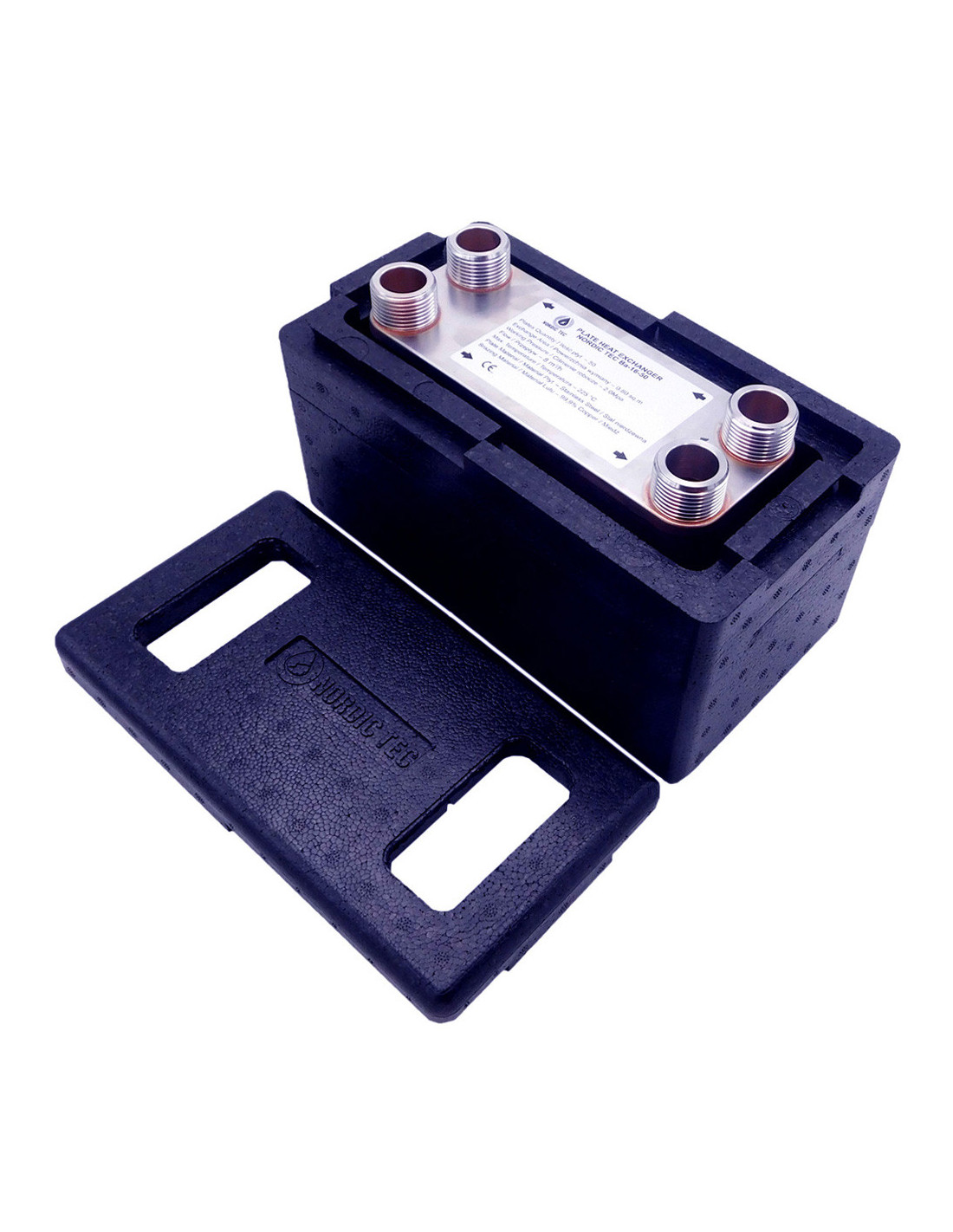

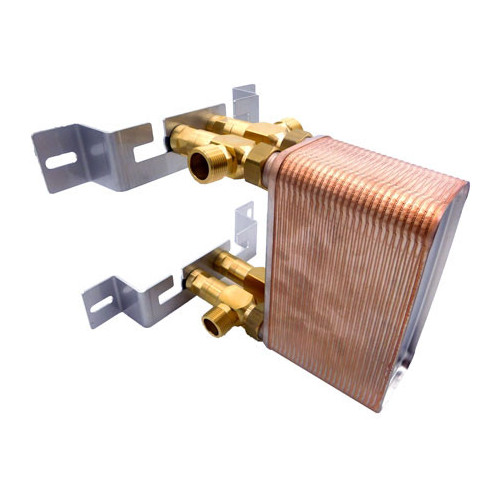

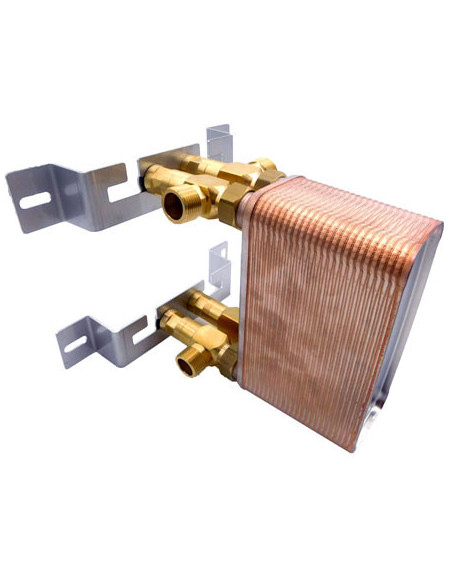

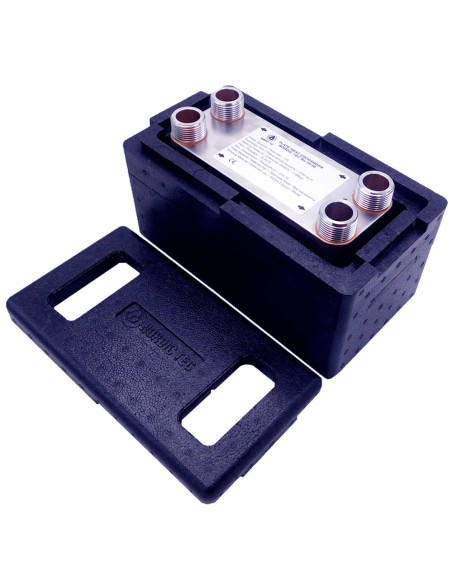

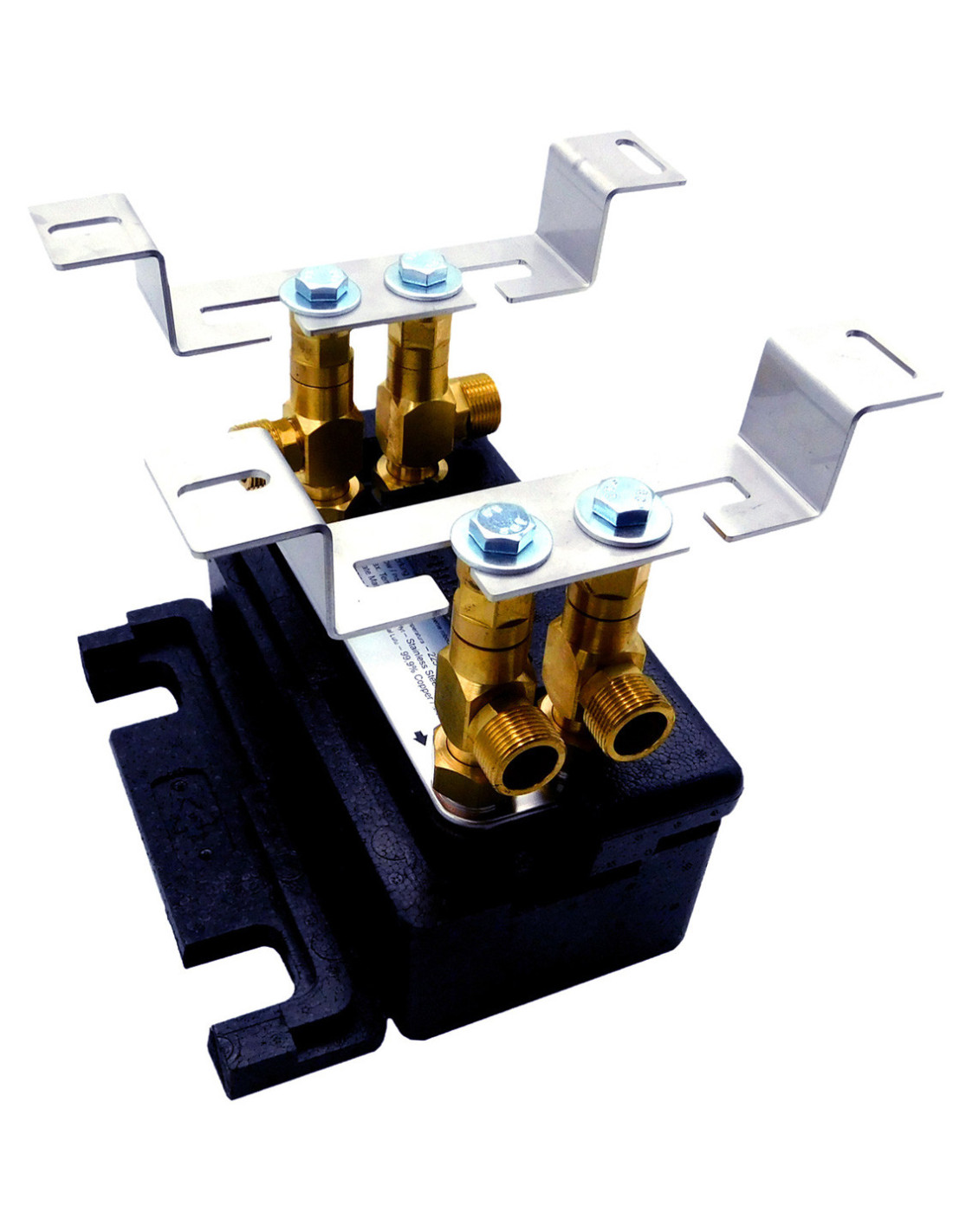

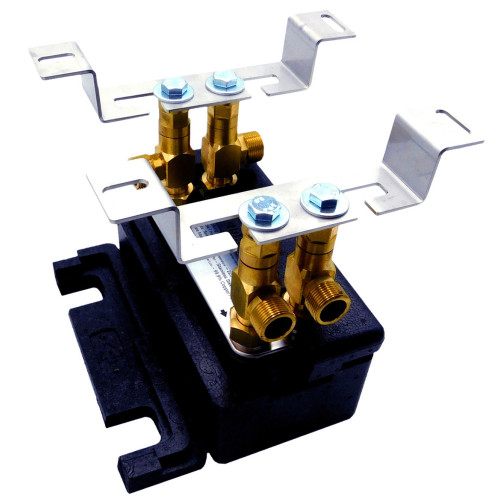

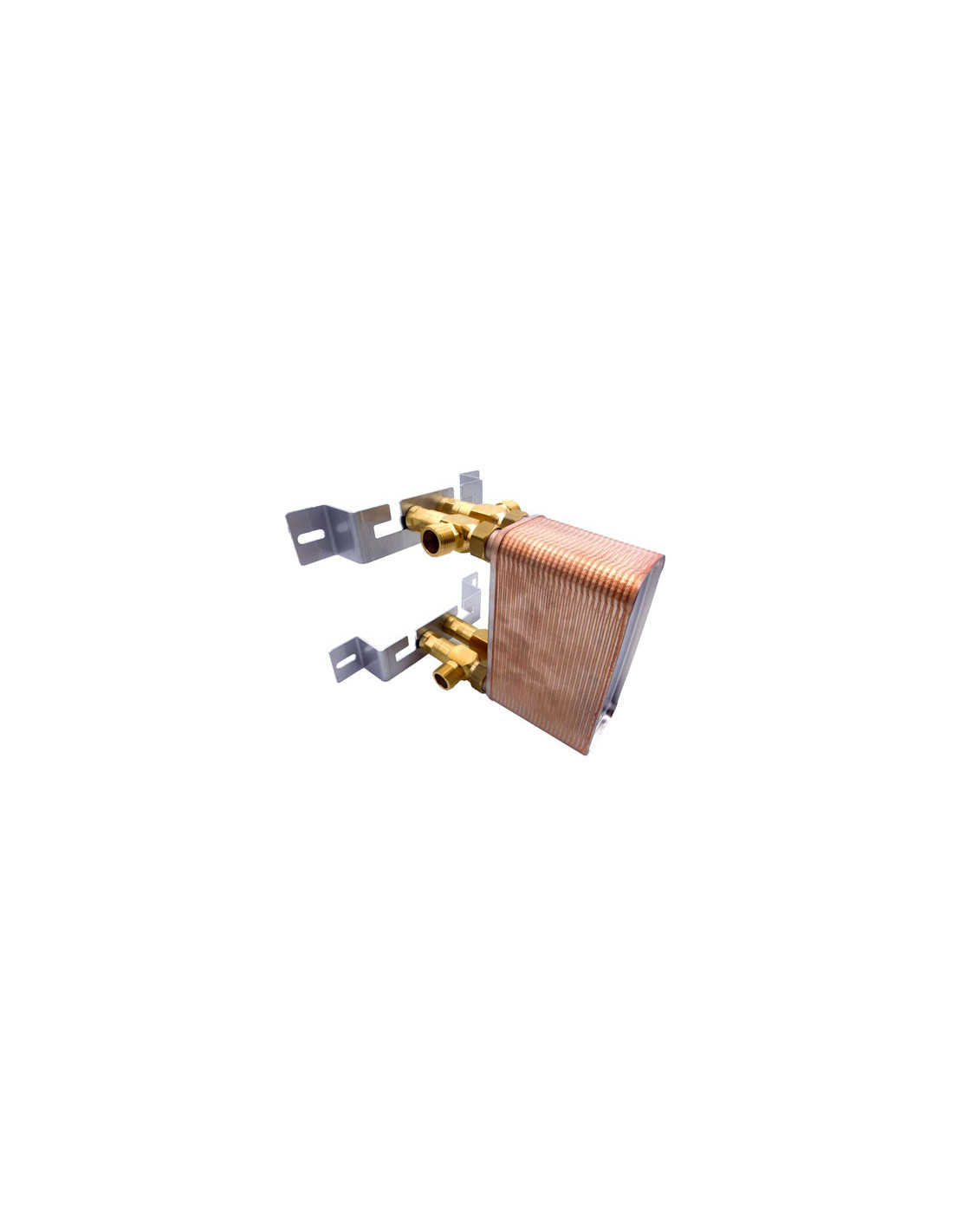

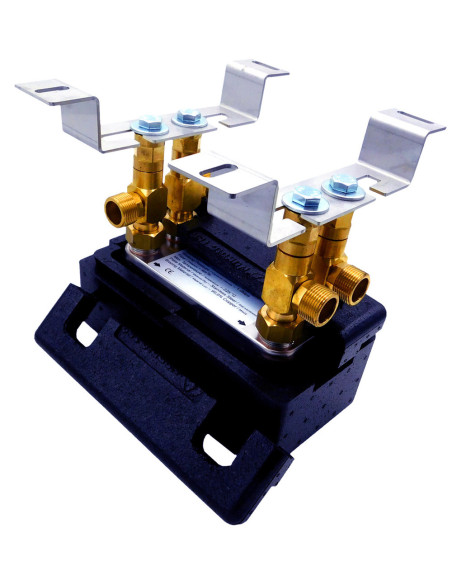

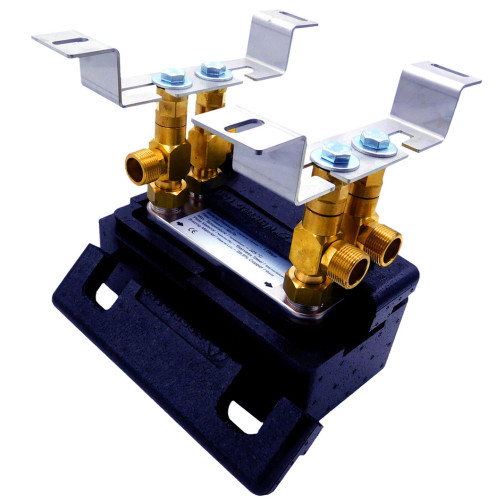

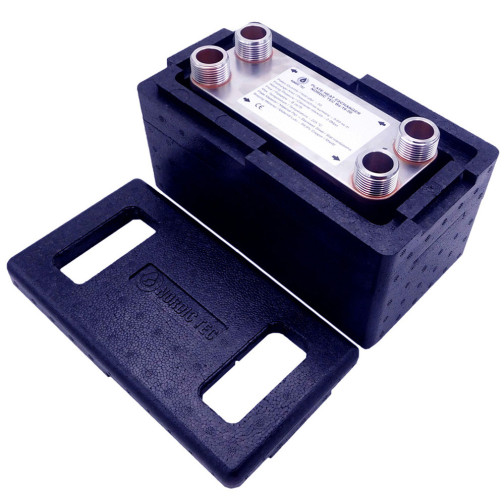

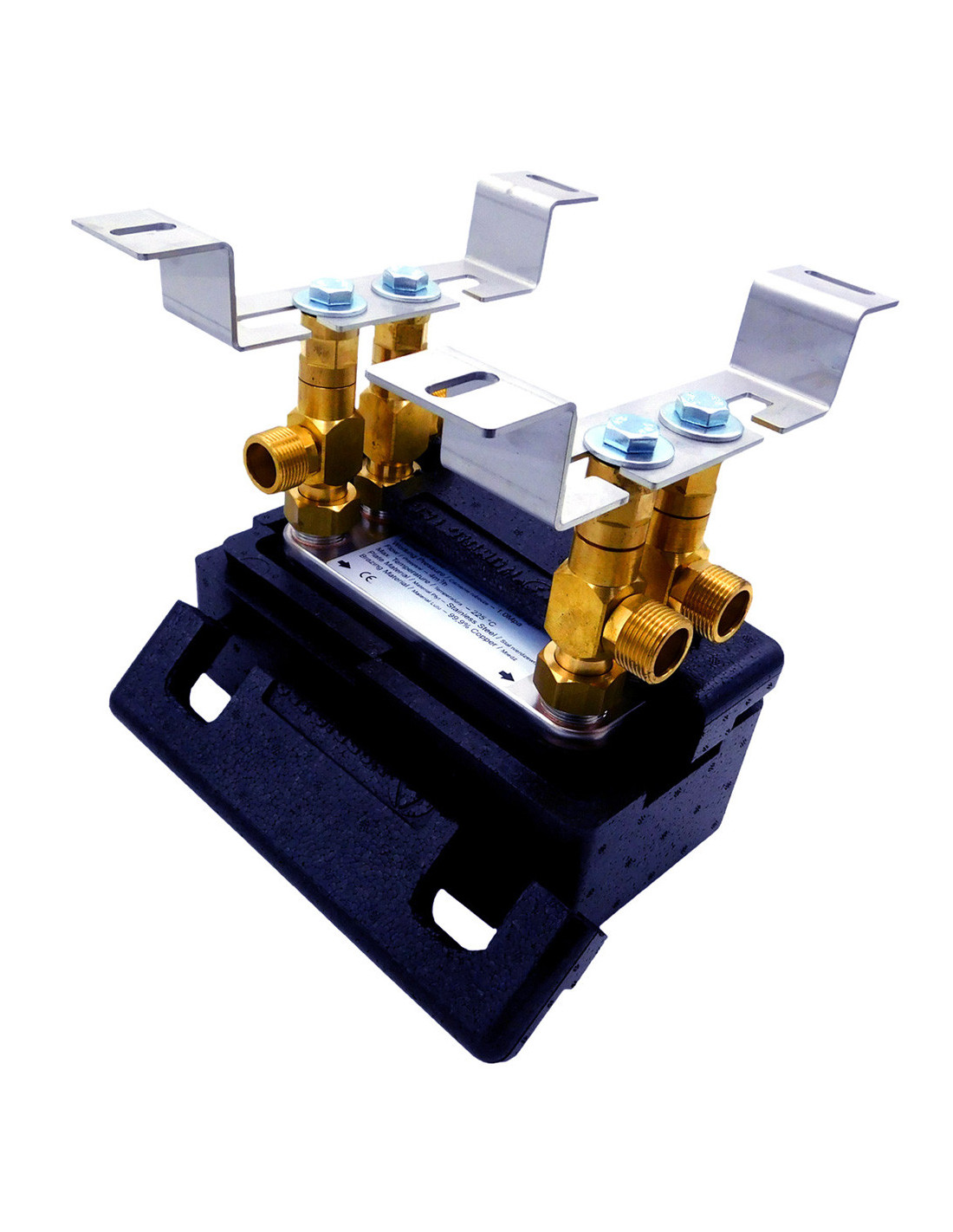

☑️ Échangeur thermique disponible en option avec accessoires
✅ Livraison gratuite en France et en Belgique

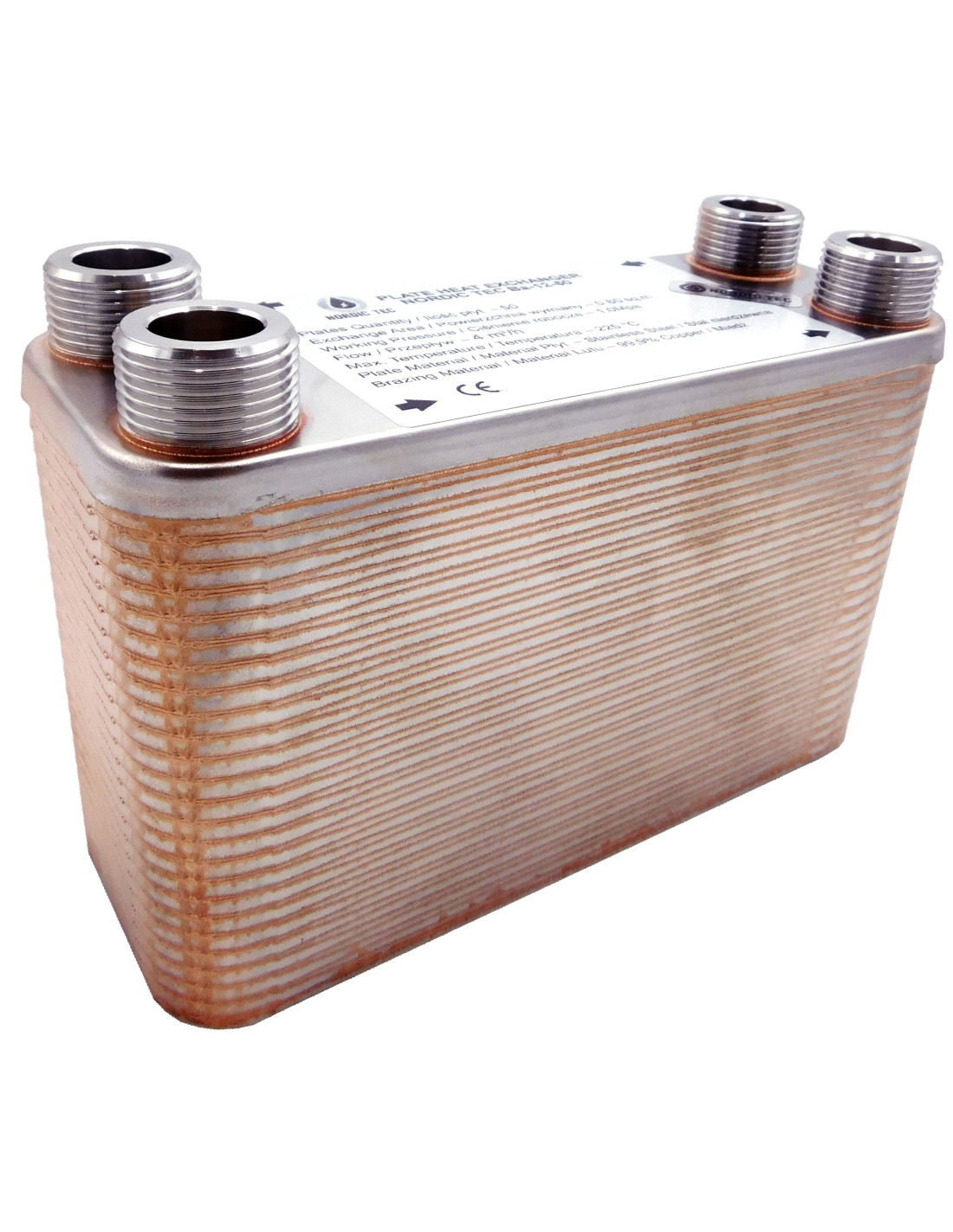

Échangeur de chaleur pour des systèmes de chauffage - 4x 3/4 ", 50 plaques
L’échangeur de chaleur pour chauffage central Ba-12-50 fonctionne en transférant la chaleur d’un fluide chaud (par exemple de l’eau ou de l’eau mélangée à du glycol) vers un fluide plus froid (comme l’eau du système de chauffage central, mais il peut aussi s’agir d’un système pour l’eau chaude sanitaire – ECS). Grâce à ce processus, il est possible de chauffer efficacement les pièces avec une consommation d’énergie minimale.

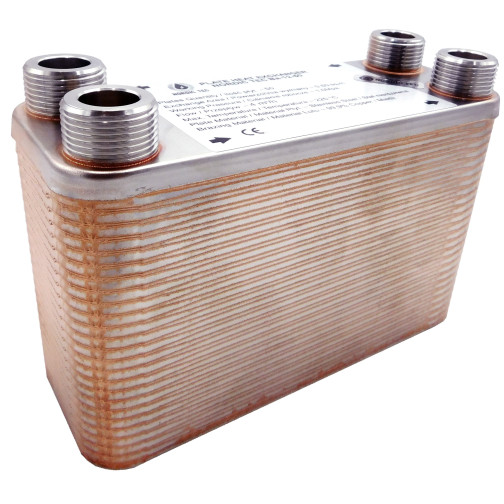

Détails techniques - Échangeur de chaleur Ba-12-50
Puissance nominale : Échangeur de chaleur 100 kW
✅ La puissance nominale de 100 kW représente la puissance maximale pouvant être atteinte avec des paramètres de fonctionnement très élevés (-> paramètres industriels). Cela ne correspond pas à la puissance de la chaudière ou de l'appareil de chauffage avec lequel cet échangeur à plaques est utilisé ou couplé.

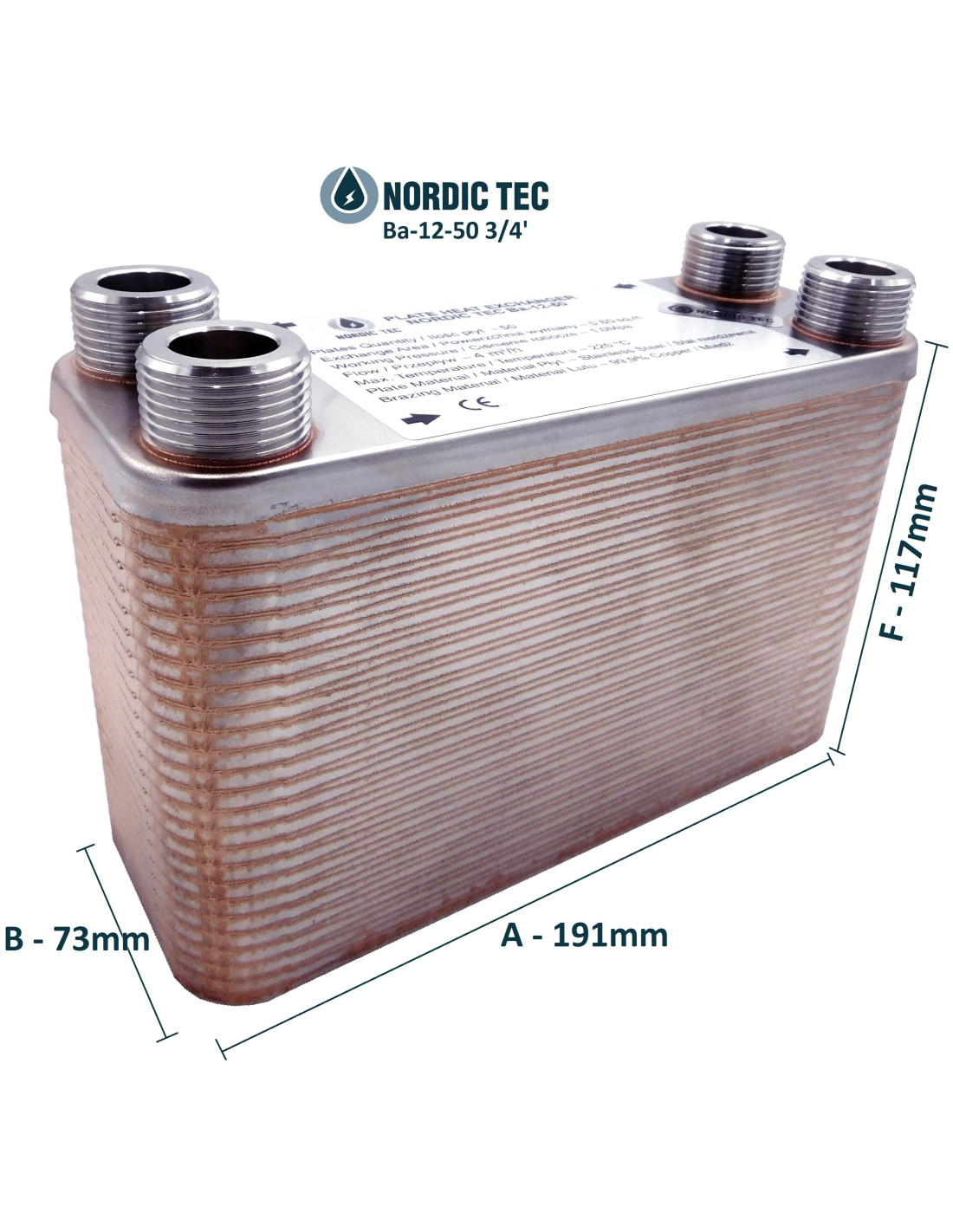

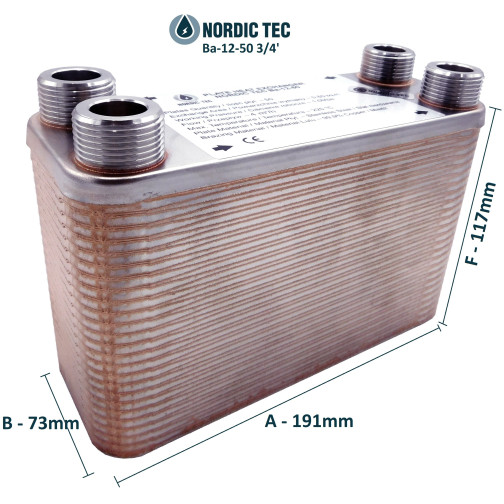

Dimensions:
(A) -191 mm
(B) - 73 mm
(F) - 117 mm
(C) - 154 mm
(D) - 40 mm
Cet échangeur est suggéré pour les applications industrielles ou domestiques. Dans le cas des applications domestiques, un échangeur d'une superficie de 0,6 m² devrait fonctionner tres bien avec environ 200-250 m² de superficie utilisable, assurant une consommation optimale d'énergie par une source de chaleur. Cela signifie qu'il s'agit de la bonne sélection pour les chaudières ou les dispositifs de chauffage avec environ 20-24 kW. Cela ne s'applique pas aux pompes à chaleur qui nécessitent des surfaces d'échange de chaleur beaucoup plus grandes.
Dans les applications industrielles, l'échangeur BA-12-50 fonctionnera, en particulier en raison de la forme spécifique - une plaque étroite et pas très longue avec plus de disques, ce qui est souvent un avantage où les modèles avec des disques plus grands ne s'adaptent pas. Il peut également fonctionner dans la réfrigération à l'huile.
Le Ba-12-50 est un excellent échangeur de chaleur pour un usage domestique, une dimension classique pour de nombreuses maisons modernes, villas unifamiliales, maisons individuelles, etc. La raison pour laquelle cet échangeur à plaques est plus indiqué que d’autres modèles du catalogue est très simple : la surface d’échange thermique de ses 50 plaques, soit 0,60 m², correspond exactement à la quantité nécessaire pour chauffer une surface habitable d’environ 200 m², parfois même davantage.
Bien entendu, pour être techniquement corrects, nous devons rappeler que la taille de l’échangeur de chaleur à plaques doit être déterminée en fonction de la source de chaleur (donc de la puissance de la chaudière, de la cheminée, de la pompe à chaleur, etc.), et non uniquement en fonction de la surface de la maison. Cependant, si l’on suppose que le dispositif de chauffage a été correctement dimensionné en fonction des besoins de la maison, dans la pratique, l’échangeur à plaques Ba-12-50 fonctionne au mieux avec des surfaces construites comprises entre 200 et 250 m².
En d’autres termes, le Ba-12-50, grâce à ses paramètres, est suffisant pour bien fonctionner avec différents types de chaudières et de brûleurs, y compris des cheminées entre 20 et 25 kW, qui sont les solutions les plus courantes pour les maisons individuelles.
Une note importante pour les non-spécialistes : parmi les dispositifs de chauffage, nous n’avons pas mentionné un type très populaire de chauffage centralisé, celui alimenté par un système à pompe à chaleur. Pour les pompes à chaleur, pour des raisons techniques, nous recommandons vivement d’utiliser des échangeurs de chaleur à plaques avec une surface d’échange plus grande ; le modèle Ba-12-50 n’est donc pas le meilleur choix pour ce type de système.
Si vous ne vous sentez pas sûrs de dimensionner vous-mêmes l’échangeur de chaleur pour votre maison ou si vous avez des doutes, contactez notre équipe pour vérifier les dimensions ; nous sommes à votre disposition.
L’échangeur de chaleur à plaques Ba-12-50 est conçu non seulement pour l’échange thermique entre fluides classiques (eau/eau), mais il peut également être utilisé comme échangeur de chaleur pour glycol. Grâce à la faible résistance aux flux (pour un échangeur à plaques), les systèmes au glycol ne posent aucun problème à cet appareil.
L'échangeur thermique Ba-12-50 est une excellente solution pour échanger l'énergie thermique entre l'eau chaude de notre maison et les panneaux solaires traditionnels au glycol sur notre toit. Il dispose d'une surface de plaques parfaitement dimensionnée pour répondre aux besoins des chauffe-eaux d'une famille standard dans une maison individuelle ou des panneaux solaires traditionnellement dimensionnés de quelques mètres carrés.
Un échangeur solaire doit avoir une surface d'échange suffisante pour transférer efficacement l'énergie thermique du glycol (qui transmet l'énergie thermique un peu moins efficacement que l'eau, mais ne gèle pas en cas de températures négatives). L'échangeur solaire ne doit pas non plus être trop petit, afin qu'il puisse continuer à transférer de la chaleur à l'eau chaude même en automne, lorsque le soleil est plus faible et que la température du glycol dans les panneaux solaires est nettement plus basse.
