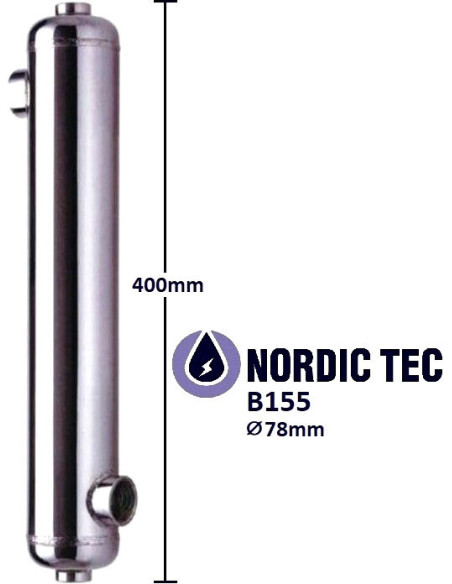

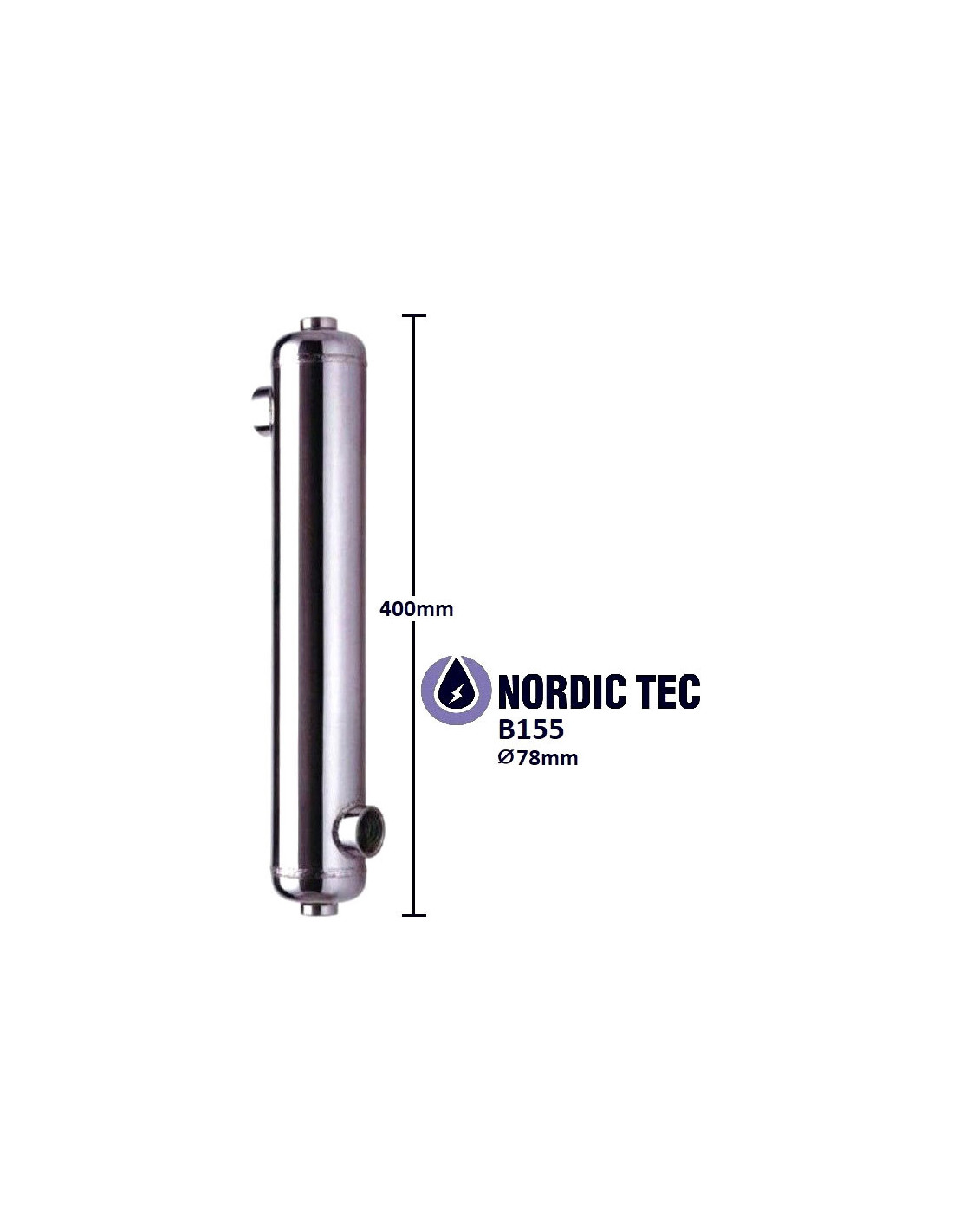

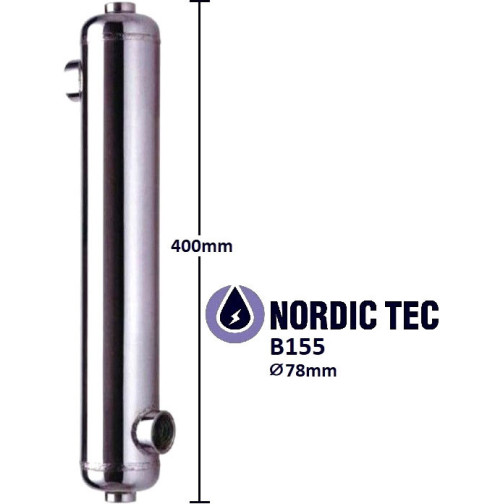

Échangeur pour chauffer l'eau dans la piscine - Nordic Tec B155

Le chauffage de l'eau dans la piscine avec la pompe a chaleur - echangeur thermique

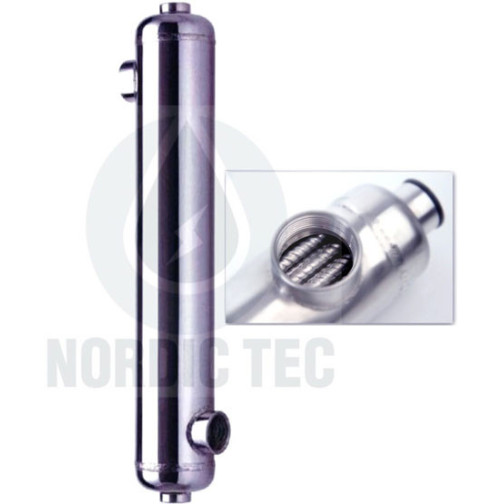

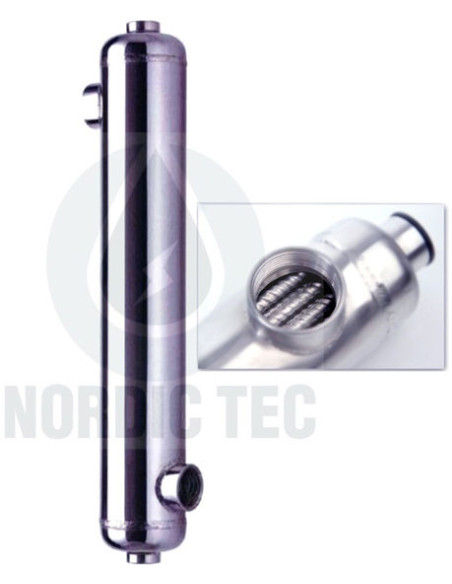

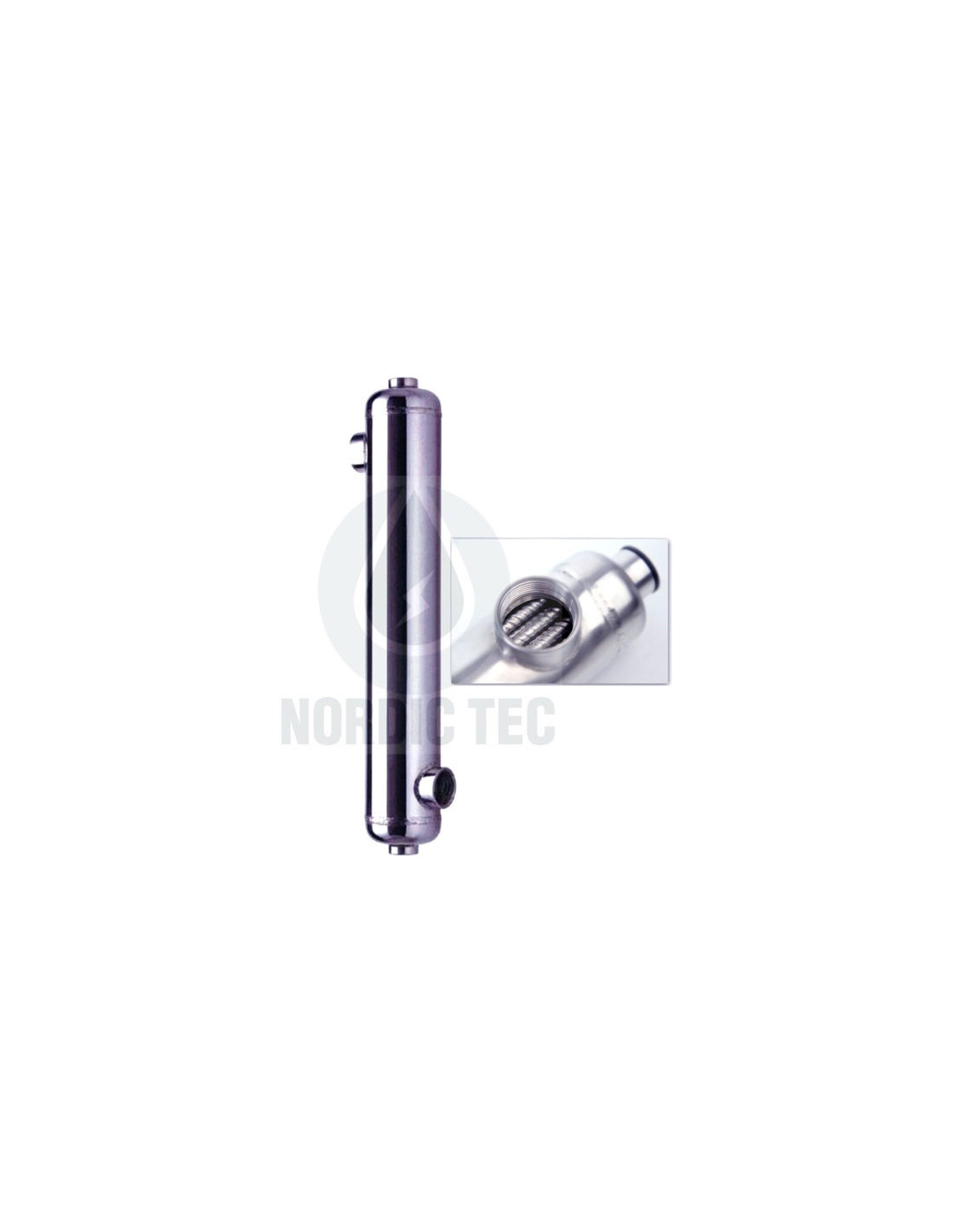

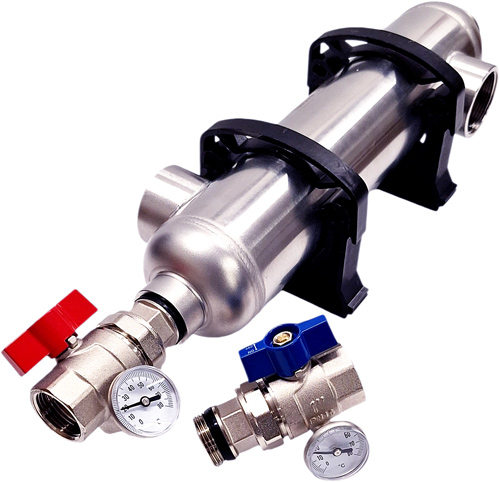

Échangeur de chaleur piscine Nordic Tec B155 45kW

Pool & Spa Échangeur thermique piscine B155

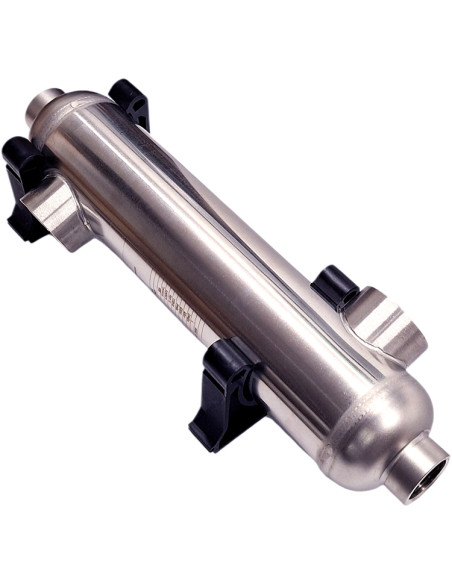

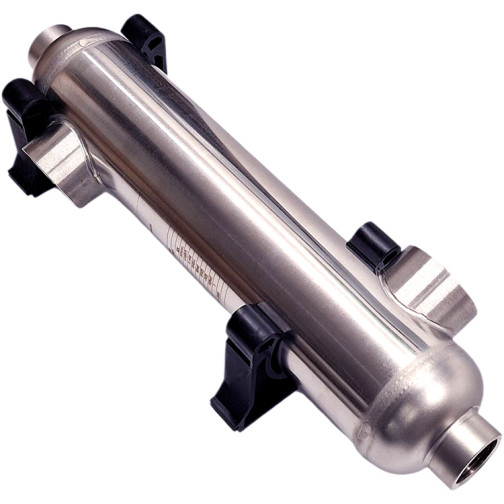

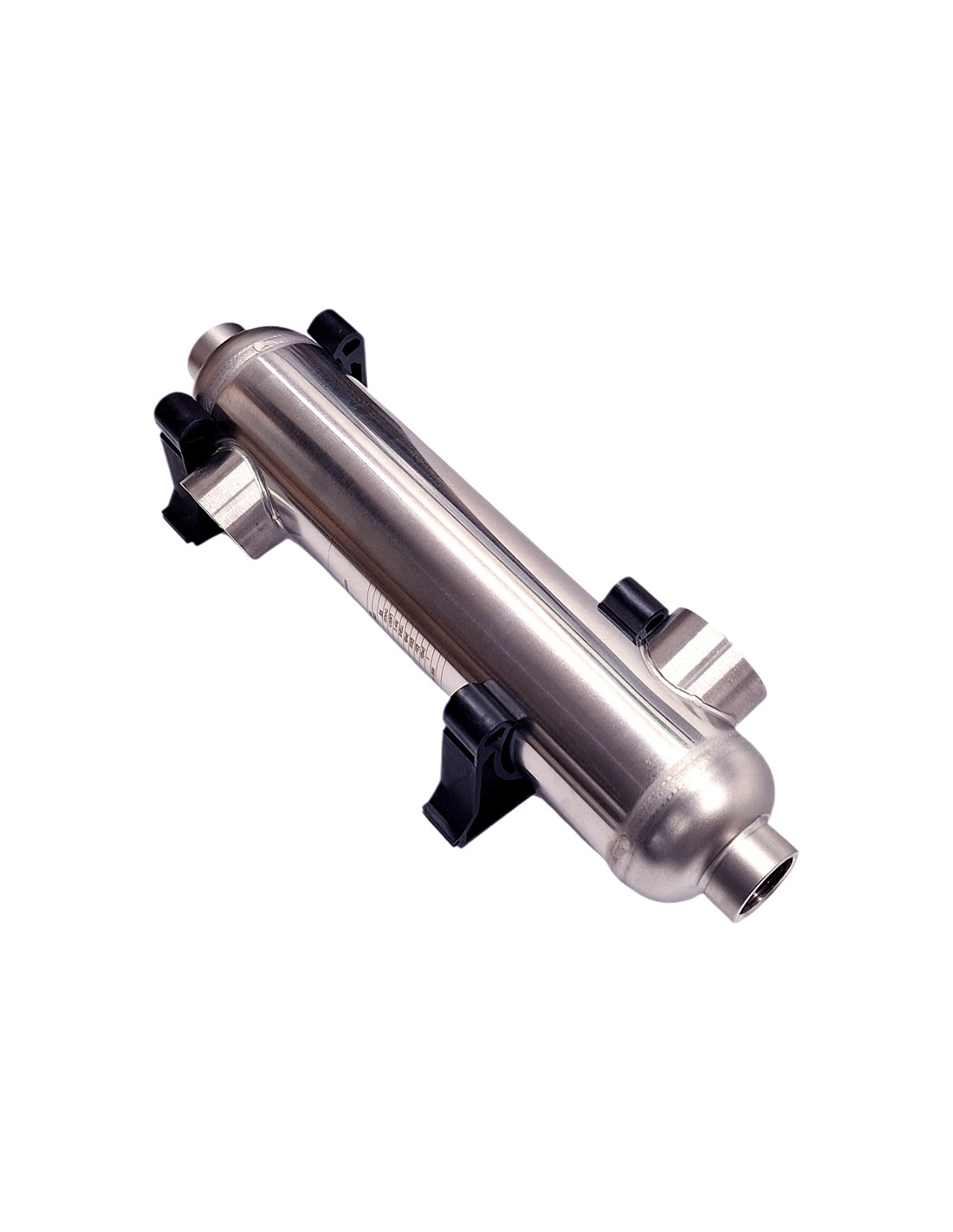

Échangeur thermique pour piscine - B155 Nordic Tec B-série

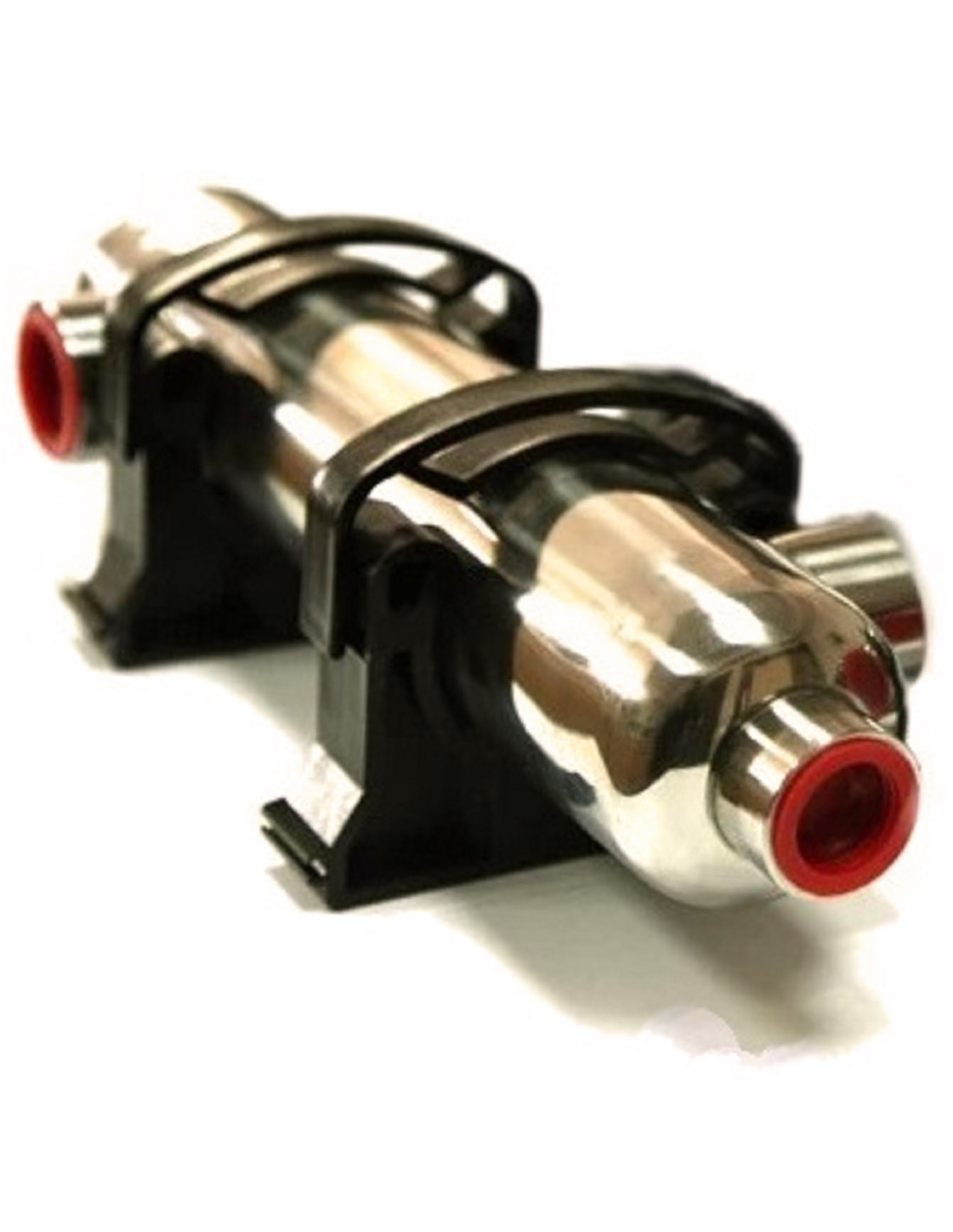

avec supports de montage mural

ACIER INOX 316L

Capacité nominale: 45 kW
Sur la base de la différence de 60°C entre les media

Surface d'échange de chaleur: 0,33 m²

Connexions: 2x 1 1/2" & 2x 1"

Référence: B155

État Nouveau

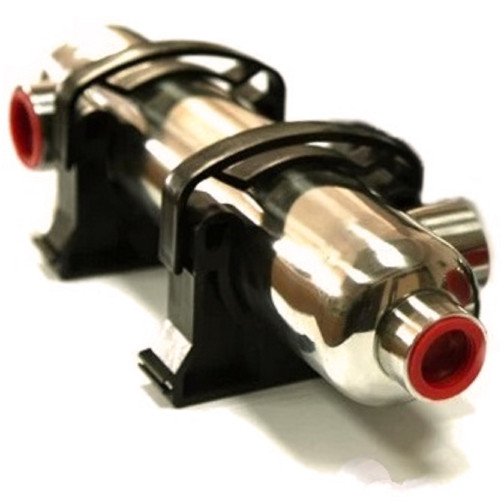

Détails techniques - Échangeur de chaleur piscine B155

Puissance thermique nominale - 45 kW (155 kBTU/h)

L'échangeur de chaleur pour la piscine peut atteindre une puissance de transfert thermique - de 45 kW - dans des conditions appropriées.
Atteindre 45 kW est possible avec les échangeurs pour piscines B155 utilisant < eau - eau > comme fluide - avec une différence de température de 60 degrés Celsius entre eux (100% d'efficacité).
Au cas d'autres fluides ( qui transfèrent la chaleur différemment, par exemple le glycol ), le paramètre de 45 kW peut être considéré uniquement à titre indicatif

L'efficacité (la puissance d'un echangeur thermique pour piscine) - en pourcentage - varie en fonction de la différence de température entre les fluides :

60 °C = 100% / 45 kW
50 °C = 85% / 38 kW
40 °C = 70% / 31 kW
30 °C = 55% / 24 kW
20 °C = 40% / 18 kW

Lorsque le glycol est utilisé comme agent de chauffage (par example : le chauffage de la piscine à l'aide de panneaux solaires ou d'une pompe à chaleur monobloc) - le fonctionnement de l'échangeur thermique pour la piscine sera plus difficile - avec une réduction estimée de 8 à 15 %.
Cela doit être pris en compte lors de la sélection. La gravité de la réduction de l'échange de chaleur dépendra de la concentration de glycol a l'eau.

Pression d'essai - 10 bar, pression de fonctionnement maximale - 6 bar

Raccords / embouts de raccordement pour les fluides :

2x 1,5 pouces filetage mâle
2x 1 pouce filetage mâle

Volume de la piscine suggéré :

Jusqu'à 45 m3 - cet échangeur pour piscines peut faire - en maintenant une différence de température entre les fluides de 60°C (voir ci-dessus) et des débits appropriés
Au cas d'une alimentation de chauffage à une température plus basse ou d'un débit plus faible, le volume de la puscine suggéré que l'échangeur de chaleur de piscine de 45 kW peut chauffer ne sera pas correctement traité.
Par conséquent, le choix de l'échangeur thermique pour la piscine devrait être basé non seulement sur le volume, mais aussi sur le type et l'efficacité du système de chauffage (source de chaleur - par exemple, chaudière à gaz, chaudière à pellets, éco-charbon, pompe à chaleur ou panneaux solaires).

Débits nominaux :

Fluide chauffant - 32 l/min | Côté source de chaleur
Fluide chauffé - 237 l/min | Côté piscine

Température de fonctionnement maximale - jusqu'à 210°C ( valeur donnée pour les applications industrielles )

Débit volumétrique élevé avec une quasi-absence de perte de pression - pour l'eau de la piscine

Conçu avec une capacité d'auto-nettoyage, les problèmes d'obstruction de l'échangeur de chaleur sont pratiquement inexistants (contrairement aux échangeurs de chaleur à plaques utiliser pour chauffer la piscine).

Applications des échangeurs thermique pour piscine - 45 kW :

Technique de piscine et chauffage des piscines, jacuzzis et réservoirs d'eau chaude - principale utilisation de l'échangeur pour la piscine
Plancher chauffant - là où un échangeur de chaleur tubulaire à faible perte de pression est nécessaire (par exemple, systèmes gravitaires du côté de la chaudière de chauffage)
Déneigement des surfaces de stationnement, des rampes d'accès et des parkings - c'est-à-dire - partout où des températures légèrement positives doivent être maintenues - dans des systèmes où l'échangeur de chaleur doit fonctionner avec un fluide antigel comme le glycol
Cheminées à eau, poêles à bois, chaudières, panneaux solaires et autres appareils liés au chauffage central et à l'eau chaude sanitaire
Utilisation industrielle en tant que refroidisseurs d'huile, de moteurs, de systèmes d'entraînement, d'échantillons dans les installations de chaudières

Surface d'échange thermique de l'échangeur de piscine B155 - 0,33 m²

Comment connecter l'échangeur de chaleur pour la piscine ? | nordic-sklep.pl

K1 - Entrée du fluide chauffant
K2 - Sortie du fluide chauffé (c'est-à-dire l'eau de la piscine)
K3 - Entrée du fluide chauffé (c'est-à-dire l'eau de la piscine)
K4 - Sortie du fluide chauffant

La connexion de l'échangeur de chaleur de la piscine selon les indications ci-dessus implique une connexion en contre-courant. Cette règle concerne les directions d'écoulement des liquides à travers l'échangeur pour piscine. Comme indiqué sur l'image ci-jointe - ils doivent adopter un sens d'écoulement opposé l'un par rapport à l'autre - de sorte que le contact entre les deux liquides soit aussi long que possible ( bien que nous sachions - que les médias dans l'échangeur thermique pour piscine sont séparés). Les échangeurs pour piscine en tant qu'appareils à contre-courant doivent être connectés en respectant cette règle - sinon ils ne pourront pas exploiter tout leur potentiel et notre piscine risque de ne pas être suffisamment chauffée.

Sens d'écoulement dans l'échangeur tubulaire

La direction d'écoulement indiquée ( sur l'image ) est une suggestion. Il est possible biensur de permuter les sens d'écoulement - parce que les canaux de l'échangeur tubulaire ont la même capacité de débit et d'efficacité dans les deux sens. Il est important de se rappeler de permuter également le côté opposé pour tenir compte du contre-courant.

Cependant, il n'est pas recommandé de permuter les canaux de l'échangeur thermique pour piscine - le canal K3-K2 - en raison de sa plus grande capacité (c'est-à-dire un débit massique potentiellement plus élevé), il convient mieux à l'eau de la piscine. Par conséquent - le canal de moindre capacité, c'est-à-dire "K1-K4" - est préférable en tant que côté chauffant ( avec une pompe de circulation traditionnelle ).
Il convient également de mentionner que le bon choix du canal pour l'écoulement de l'eau de la piscine et de l'alimentation s'applique spécifiquement aux échangeurs tubulaire pour piscine comme celui présenté ci-dessus.
Dans le cas des échangeurs de chaleur à plaques Nordic Tec, les deux canaux ont des caractéristiques d'écoulement équivalentes -
mais les échangeurs tubulaires et les échangeurs de chaleur à plaques sont des dispositifs différents en termes de construction.

Dimensionnement d'un échangeur thermique piscine

Le dimensionnement approprié d'un échangeur thermique une piscine peut être complexe pour les personnes extérieures à l'industrie - car il faut prendre en compte non seulement le volume de la piscine - mais aussi le type de source de chaleur, les températures d'alimentation et éventuellement la présence de glycol. Notre équipe aide nos clients à choisir gratuitement un échangeur de chaleur pour leur piscine.

Un problème avec le dimensionnement d'un échangeur pour piscine? - Contactez-nous
