Comment raccorder un échangeur à plaques ? Guide et conseils pour le raccordement d'un échangeur de chaleur Nordic Tec

CONSEILS SUR LE RACCORDEMENT ET L'UTILISATION DES ÉCHANGEURS DE CHALEUR À PLAQUES SOUDÉS

La première - et la plus importante information - est que le bon fonctionnement de l'échangeur dans une installation commence par le choix approprié de l'appareil. L'échangeur doit être sélectionné par des personnes ayant de l'expérience, bien que tout professionnel ayant installé ou travaillant dans le secteur de la plomberie ne soit pas forcément expérimenté dans le choix de ce type d'équipement. Il est crucial de sélectionner le modèle adéquat en tenant compte du paramètre le plus important de l'échangeur, à savoir la surface d'échange thermique, et non seulement la puissance nominale (kW). L'appareil doit être correctement surdimensionné. En cas de sous-dimensionnement, même un raccordement et une exploitation corrects ne permettront pas d'obtenir le résultat escompté. Nous avons écrit sur ce qu'est le sous-dimensionnement, ses manifestations et comment l'éviter ici.

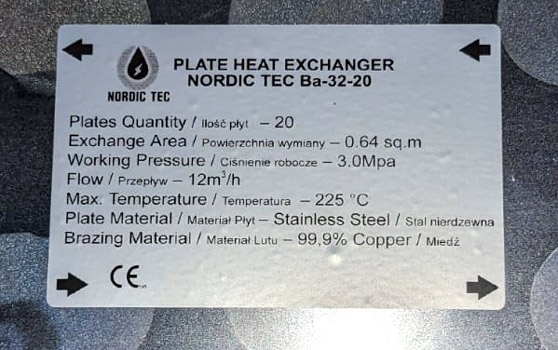

Données techniques et plaque signalétique de l'échangeur de chaleur

La plaque signale le nom du modèle, qui, dans le cas des échangeurs de chaleur à plaques traditionnels Nordic Tec, commence par les lettres "Ba" (par exemple, Ba-32-20). L'indication centrale indique la surface d'une seule plaque (pour Ba-32-20, c'est 0,032 m2). Le dernier chiffre indique le nombre de plaques (pour Ba-32-20, il y a 20 plaques).

En dessous, on trouve les paramètres limites, tels que la pression de fonctionnement, etc. Bien sûr, à ce stade, il est nécessaire de vérifier que le système dans lequel l'échangeur doit fonctionner ne dépasse pas les paramètres admissibles. Pas de souci - cela concerne principalement les installations de chauffage domestique, qui n'ont pas des exigences de pression élevées et utilisent principalement des médias simples comme l'eau, ou parfois des solutions d'eau avec glycol (admissible). La pression dans une telle installation de chauffage ne dépasse généralement pas quelques bars, donc il n'y a pas de problème car les échangeurs ont généralement une pression de fonctionnement entre 10 et 30 bars. Le problème potentiel de pression de fonctionnement survient lorsqu'on utilise des médias haute pression comme le fréon ou les fluides R (mais cela est considéré comme un usage légèrement différent des applications traditionnelles), comme dans les applications avec des pompes à chaleur (en tant que condenseur).

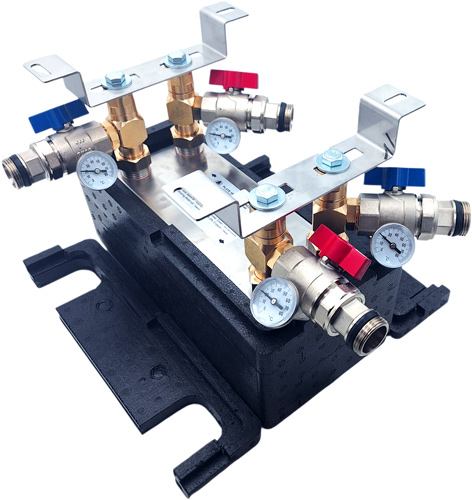

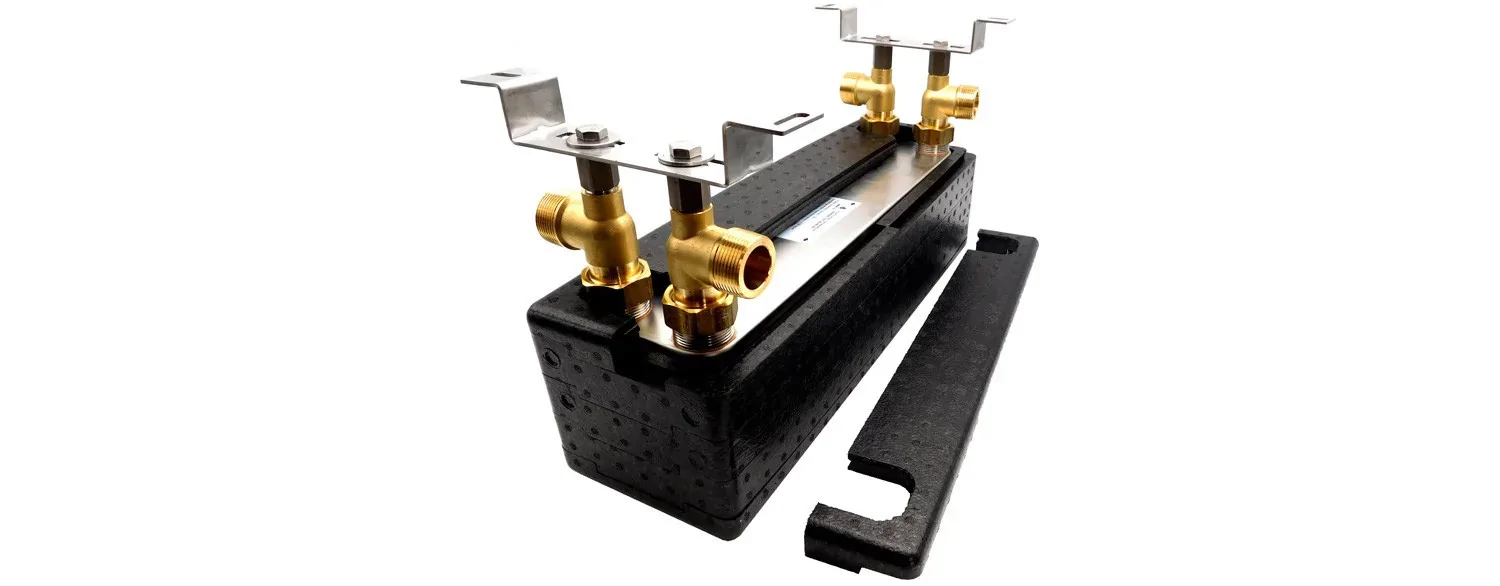

Ensemble de montage mural pour échangeur de chaleur à plaques - 3/4"

WSP3/4"

102.99

View

Ensemble de montage mural pour échangeur de chaleur à plaques - 1" DN25

WSP1"

127.99

View

Ensemble de montage mural pour échangeur de chaleur à plaques - 1 1/4" DN32

WSP5/4

153.99

View

Vannes d'arrêt avec thermomètre - 1" DN25 (2 pièces)

ZKT DN25

41.99

View

Brasures en cuivre et résidus de cuivre sur l'échangeur de chaleur

L'échangeur possède des brasures en cuivre, subit toujours un processus de brasage, ce qui signifie que dans certains cas, il peut présenter des résidus de cuivre (par exemple, sur la plaque supérieure) qui ressemblent à de la corrosion. Il est important de se rappeler qu'il ne s'agit pas de corrosion, mais d'éléments en cuivre qui n'affectent en rien l'efficacité de l'appareil ni sa durabilité future. Ces résidus n'ont qu'une importance esthétique et ne constituent pas une raison pour remplacer l'appareil ou faire valoir la garantie auprès de tout fabricant.

Direction de l'écoulement des fluides indiquée sur la plaque signalétique de l'échangeur à plaques

L'étiquette des données comporte des flèches qui suggèrent un raccordement en contre-courant. En réalité, l'échangeur à plaques Nordic Tec est un appareil à écoulement contre-courant, ce qui signifie qu'il est conçu pour atteindre son rendement maximal uniquement lorsque les fluides circulent en directions opposées (par exemple, en accord avec les flèches sur l'étiquette). Un raccordement sans respecter le principe du contre-courant peut entraîner une sous-performance de l'échangeur, rendant l'ensemble de l'installation inefficace.

IMPORTANT - si le raccordement selon les flèches pose problème, il faut retourner l'échangeur et le connecter à l'envers par rapport aux flèches. On change ainsi la direction de l'écoulement, mais pour maintenir le contre-courant, il faut le faire sur les deux canaux.

Nous avons discuté de ce sujet dans un autre article.

Canaux de l'échangeur à plaques - quel canal pour le circuit de chauffage ?

Un canal est destiné au circuit de chauffage, généralement pour le dispositif de chauffage - chaudière, cheminée, pompe à chaleur ou panneau solaire. L'autre canal est destiné au circuit qui reçoit la chaleur.
Pour la marque Nordic Tec, il n'y a pas de différence quant au choix du canal pour chaque circuit. C'est une question de commodité, car les deux canaux ont les mêmes paramètres de débit, capacité et passage.

Garantie du fabricant

La garantie est de 60 mois et couvre les défauts de fabrication ou de matériaux. En pratique, il est important de raccorder l'échangeur conformément aux règles et recommandations. La garantie ne couvre pas les dommages résultant d'une installation non conforme aux règles ou causés par la salissure ou la contamination de l'échangeur, y compris les fuites causées par le calcaire, le colmatage, la contamination, le dépassement des paramètres, l'utilisation de fluides dangereux ou toute modification de la structure du produit.

Préparation du montage des échangeurs de chaleur - POSITION VERTICALE (seule correcte)

L'échangeur de chaleur ne doit pas être soumis à des variations excessives de pression et de température. De plus, il doit être protégé contre les vibrations excessives - il doit être fixé de manière stable au mur. Nous recommandons d'utiliser des supports muraux dédiés, mais d'autres solutions peuvent également être utilisées si elles assurent la stabilité et la protection contre les vibrations. Le montage doit être adapté au poids de l'échangeur de chaleur et des fluides qui y circulent.

L'échangeur doit être monté en position verticale (c'est-à-dire à la verticale). Monter l'échangeur dans une autre position, par exemple horizontalement, ne garantit pas une ventilation correcte de l'appareil et peut entraîner des obstructions ou une mauvaise réception de la chaleur si les bulles d'air ne peuvent pas s'échapper de l'appareil. En général, un échangeur monté horizontalement ne fonctionnera pas correctement (dans un système de chauffage central ou d'eau chaude sanitaire standard). Le colmatage de l'échangeur peut même entraîner une fuite, c'est-à-dire des dommages irréversibles.

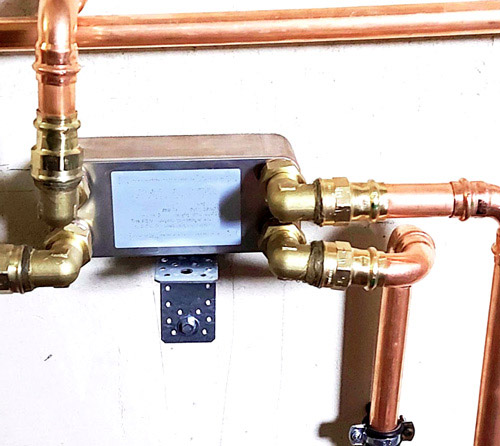

Ci-dessous - échangeur à plaques monté dans une position incorrecte (horizontale), ce qui a entraîné son colmatage en raison d'un manque de ventilation adéquate. La construction de cet appareil fait qu'il ne fonctionnera pas correctement dans cette position.

Filtres à l'entrée des échangeurs de chaleur de chaque côté (élément obligatoire)

Le fabricant recommande impérativement l'utilisation de filtres, sans toutefois spécifier le type de filtres. Les filtres doivent être présents des deux côtés de l'échangeur, qu'ils se trouvent ou non dans d'autres parties du système.
Dans la plupart des nouvelles installations, un simple filtre en maille suffit, mais le choix du filtre et la responsabilité de ce choix incombent à la personne ayant inspecté l'installation et évalué les risques potentiels avec un regard professionnel. Dans certains cas (dans les installations anciennes, potentiellement contaminées), il peut être utile de penser même à un filtre magnétique / séparateur en complément des filtres traditionnels. Cela est très important, car le colmatage éventuel de l'échangeur dû à l'accumulation de contaminants dans le système ne constitue pas un motif de garantie et entraîne essentiellement une interruption ou une réduction significative de l'échange de chaleur.
Les filtres doivent définitivement être installés avant l'échangeur, avant même le premier démarrage du système, et non après. En effet, le premier démarrage des pompes peut provoquer des obstructions plus probables que le fonctionnement continu de la pompe. Ainsi, des idées telles que « vérifions si cela fonctionne, puis ajoutons les filtres » peuvent nous coûter cher.

Accessoires pour l'échangeur à plaques (non obligatoires, mais recommandés) - vannes à bille et thermomètres, isolation thermique pour échangeurs de chaleur

L'appareil peut fonctionner sans vannes à bille devant lui, c'est évident. Cependant, il est bien de monter des vannes à bille des deux côtés de l'échangeur, afin de pouvoir les fermer si nécessaire et couper l'eau - ce qui permettra de retirer l'appareil du système sans devoir vider l'eau de tout le système. Cela peut être utile par exemple pour le nettoyage de l'échangeur (ce qui est conseillé de faire de temps en temps) ou en cas de panne, de fuite, etc. Les échangeurs à plaques sont installés en prévoyant qu'ils fonctionneront pendant 10 à 15 ans, donc on ne sait jamais quand une vanne d'arrêt peut s'avérer très utile.

Les thermomètres ne sont également pas essentiels, mais leur présence des deux côtés permet d'évaluer en temps réel l'efficacité de l'échange thermique, car ils permettent de mesurer la perte de chaleur de l'échangeur. Si la perte augmente, nous avons un aperçu de la situation, et nous pouvons décider de nettoyer ou de remplacer l'appareil par un modèle plus récent. Il est utile de considérer des vannes à bille avec thermomètres spécialement conçues pour économiser de l'espace, utilisées pour divers appareils, par exemple pour les collecteurs de chauffage au sol. Vous les trouverez ici.

L'isolation thermique est recommandée, mais si votre critère est le coût plus bas de l'installation de chauffage central, l'échangeur fonctionnera correctement même sans elle (à condition d'un bon choix et raccordement). Sur le long terme, cependant, elle contribue à l'économie de chaleur et s'amortit considérablement dans le temps.
