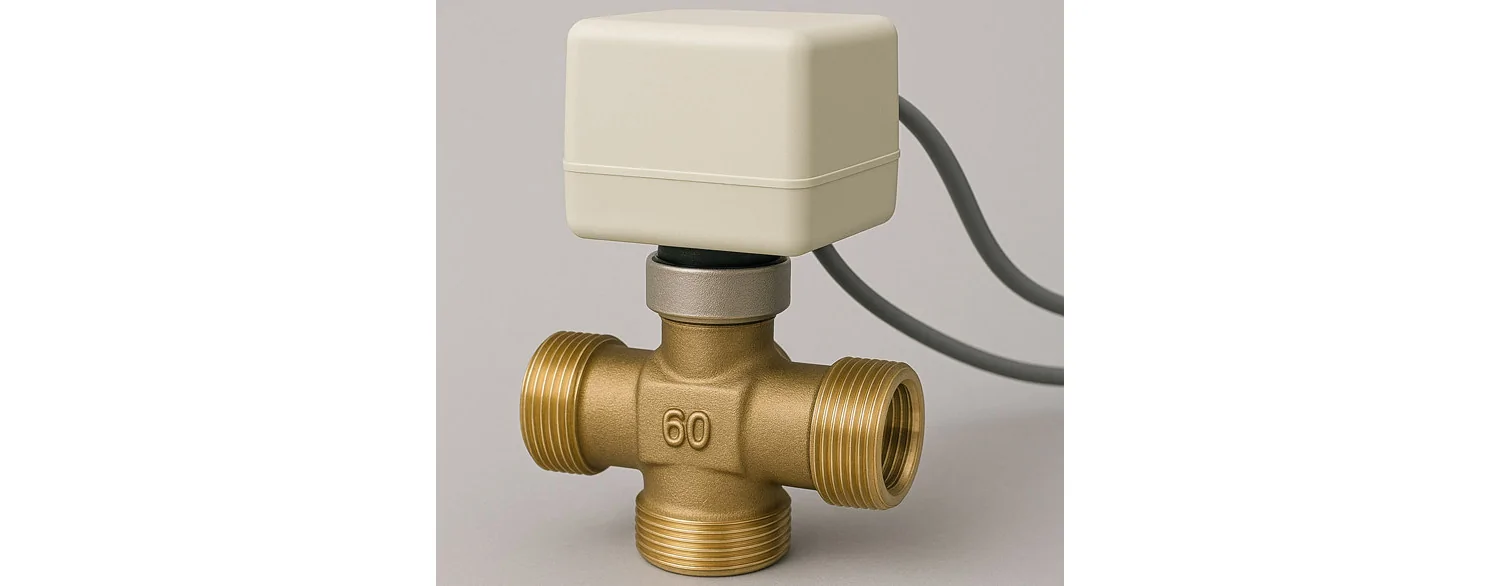

Servomoteur de vanne de mélange. Le rôle d'actionneur dans l’alimentation en fluide caloporteur

1027 Vues 0 Appréciée Publié le: 01/06/2025


# L'actionneur de vanne mélangeuse et son rôle dans le système de chauffage et la distribution du fluide caloporteur

L'actionneur de vanne mélangeuse est un élément clé des installations de chauffage modernes, responsable du contrôle précis de la température du fluide caloporteur - lorsqu'on parle de systèmes de chauffage modernes et autonomes, car bien sûr il est possible de s'en passer en réglant manuellement les vannes mélangeuses. L'actionneur monté sur la vanne mélangeuse - le plus souvent une vanne 3 voies ou 4 voies - permet d'ajuster précisément le mélange d'eau chaude et froide avant qu'elle ne soit dirigée vers les émetteurs de chaleur - comme les radiateurs ou le chauffage au sol.

Rôle de l'actionneur pour vannes mélangeuses et groupes de pompage

Le rôle principal de l'actionneur est de régler automatiquement la position de la vanne sur la base des signaux d'un régulateur climatique ou d'un thermostat d'ambiance. Ainsi, la température du fluide caloporteur (c'est-à-dire le fluide chaud alimentant les radiateurs ou le plancher chauffant) peut s'adapter dynamiquement aux conditions actuelles - tant extérieures (météorologiques) qu'intérieures - ce qui améliore le confort et l'efficacité énergétique de l'ensemble du système. Tout cela sans intervention manuelle.

Bien entendu, l'actionneur peut être utilisé aussi bien pour des vannes mélangeuses individuelles que pour des groupes de pompage mélangeurs - c'est-à-dire ceux équipés d'une vanne 3 voies. Dans les groupes de pompage, l'actionneur remplit essentiellement la même fonction.

Vaut-il la peine d'envisager un actionneur pour vanne - ou est-ce une dépense inutile ?

Absolument, et pas seulement pour l'automatisation du système de chauffage, mais aussi pour les économies générées par la gestion précise de la température du système - évitant ainsi les surchauffes. Bien que peu y pensent au quotidien, surchauffer les maisons et les systèmes de chauffage revient simplement à gaspiller de l'argent.

L'utilisation d'actionneurs dans les installations avec vannes mélangeuses permet non seulement de mieux gérer l'énergie thermique, mais protège également les composants du système contre la surchauffe, ce qui est particulièrement important pour le chauffage au sol. En pratique, l'actionneur assure un contrôle fluide, silencieux et fiable, ce qui en fait un composant indispensable de tout système de chauffage moderne.

Avantages de l'utilisation d'actionneurs pour vannes et groupes de pompage, pas seulement les économies

Le premier et principal avantage des vannes et groupes de pompage avec actionneur est l'aspect économique décrit ci-dessus. Compte tenu qu'un actionneur coûte entre 90 et 140 P€ - grâce à la gestion précise de la température du système de chauffage, c'est un investissement qui s'amortit rapidement, peut-être en seulement 1 ou 2 saisons. Mais ce n'est pas le seul avantage.

Ouverture et fermeture automatiques des mélangeurs pour un système de chauffage sans entretien

Avoir des vannes mélangeuses ou des groupes de pompage-mélange sans actionneur signifie un réglage manuel. Cela implique d'aller en chaufferie et, par essais et erreurs, de trouver la bonne position de la vanne. Inutile de dire qu'avec les changements de conditions (par exemple météorologiques), il faudrait retourner en chaufferie et réajuster la vanne. En pratique, cela ne se fait souvent pas, et on finit par vivre dans une maison tantôt surchauffée (par exemple au début de la saison lorsque les températures ne sont pas encore basses), tantôt sous-chauffée, consommant plus d'énergie que nécessaire - ce qui se traduit par des coûts plus élevés.

En revanche, l'ouverture et la fermeture automatiques du mélangeur éliminent complètement le besoin d'intervention manuelle.

Possibilité de régulation précise de la température dans la maison

Grâce à la coordination entre l'actionneur et le thermostat d'ambiance, la vanne s'ouvre ou se ferme automatiquement au bon moment. On peut ainsi régler avec précision la température souhaitée dans la maison sans dépasser le niveau désiré. On vit ainsi plus agréablement et plus sainement - en pouvant régler le thermostat par exemple à 21°C (température recommandée) ou 22°C ou toute autre valeur préférée.

Il convient de noter que les actionneurs pour vannes mélangeuses, coordonnés avec les thermostats d'ambiance, permettent même de régler des températures différentes pour le jour et la nuit. On obtient ainsi un plus grand confort, pouvant dormir à des températures plus basses. En pratique, on décide seulement de la température - le reste est géré par l'actionneur en ouvrant ou fermant la vanne et en réglant la température du fluide caloporteur.

Une vanne 3 ou 4 voies avec actionneur protège les chaudières contre le retour froid

Le retour froid est une situation très dangereuse pour les chaudières modernes, où la température de l'eau de chauffage retournant à la chaudière est trop basse. Autrefois, avec les vieilles chaudières à charbon en fonte, ce n'était pas un problème, mais avec les chaudières modernes - à gaz, à pellets etc - le retour froid est destructeur et la plupart des fabricants subordonnent même la garantie à l'utilisation d'appareils le prévenant. On peut le prévenir de plusieurs manières, par exemple en installant un découpleur hydraulique, un échangeur à plaques - mais aussi une vanne 3 voies avec actionneur ou une vanne 4 voies avec actionneur.
