Clapet anti-retour dans une installation de chauffage central

Dans l'article ci-dessous, nous expliquerons de manière générale ce qu'est un clapet anti-retour, quelle fonction il remplit dans notre installation. Voici quelques informations de base.

Schéma de construction du clapet anti-retour avec indication de la direction du flux d'eau.

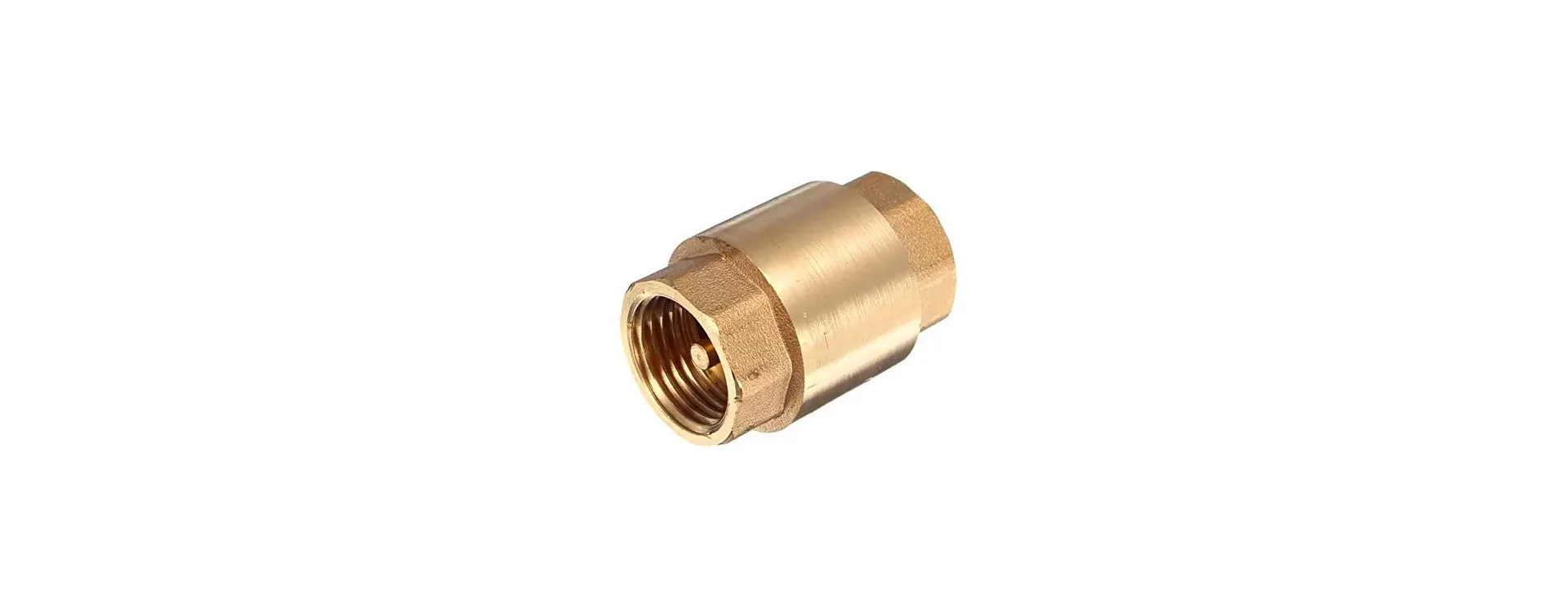

Clapet anti-retour - qu'est-ce que c'est ? À quoi sert-il ?

Un clapet anti-retour est un très petit appareil discret, généralement installé dans les installations de chauffage où circule de l'eau - par exemple, dans les installations de chauffage central domestiques. Son rôle principal est d'influencer la circulation - ou plus simplement - le flux d'eau dans l'installation de chauffage central de manière à ce qu'elle circule toujours dans une direction souhaitée et ne revienne pas en arrière (le retour d'eau dans l'installation est en effet déconseillé et peut être dangereux pour certains de ses composants).

Théoriquement, la direction correcte du flux est assurée par les pompes de circulation pour le chauffage central, mais dans certains cas, il est tout de même utile de sécuriser cette question en installant un clapet anti-retour. L'eau revenant en arrière peut être nuisible à notre installation, et nous pourrions avoir une maison insuffisamment chauffée à cause de cela. En ayant un clapet anti-retour installé au bon endroit dans l'installation, nous avons la certitude que l'eau ne reviendra pas en arrière.

En résumé, un clapet anti-retour sert à garantir la direction appropriée du flux d'eau. Il est conseillé de l'installer ne serait-ce qu'à l'entrée de l'eau dans la maison.

Comment fonctionne un clapet anti-retour de chauffage central ? Comment fonctionne le mécanisme de blocage du retour d'eau ?

Comme illustré dans le schéma ci-dessus, grâce à la construction du clapet anti-retour de chauffage central, celui-ci peut s'ouvrir sous la pression du liquide pour permettre le passage (dans la direction souhaitée), tout en bloquant l'ouverture du clapet dans la direction opposée. Le schéma de construction du clapet anti-retour de chauffage central que nous avons présenté est très simplifié, car il existe des clapets anti-retour de différentes constructions et conceptions. En général, cependant, le principe de fonctionnement du blocage du retour d'eau est identique et repose sur l'utilisation des lois simples de la physique, et du mécanisme de pression généré par l'eau.

Vannes d'arrêt avec thermomètre - 1" DN25 (2 pièces)

ZKT DN25

41.99

View

Vannes d'arrêt d'angle 90° avec thermomètres - 1" DN25 (2 pièces)

ZKT DN25

42.99

View

Groupe de pompe sans vanne mélangeuse

GP/130/180

94.99

View

Groupe de pompe avec vanne mélangeuse

GP-3DR/130/180

129.99

View

Le blocage du flux d'eau dans la direction inverse est-il la seule fonction d'un clapet anti-retour dans une installation de chauffage central ?

Le blocage du retour d'eau est la fonction la plus importante, mais la raison d'installer un clapet anti-retour ne se limite pas à cela. En réalité, dans de nombreuses installations de chauffage central, sans clapet anti-retour, les pompes de circulation sont plus sujettes à une usure rapide - donc le clapet anti-retour peut être considéré comme un complément ayant un effet positif sur d'autres éléments de l'installation et leur durabilité. Un petit clapet anti-retour est un détail, mais un détail qui aide à protéger notre investissement dans le chauffage.

Il n'est pas dit qu'une pompe pour chauffage central ne devrait pas fonctionner sans clapet anti-retour, mais il est supposé qu'une installation avec un clapet anti-retour devrait avoir une durée de vie plus longue, car elle est moins exposée à des pannes (car elle n'a pas à travailler contre la pression de retour du fluide). Nous pouvons tous imaginer ce que signifie une panne de pompe de circulation en hiver, et personne ne souhaite cela.

Maison insuffisamment chauffée - une vanne de non-retour peut-elle aider ?

Le retour d'eau peut malheureusement affecter le fait que le flux ne soit pas correctement réparti entre les différents circuits. Ce problème concerne plus souvent les installations étendues et les bâtiments à plusieurs étages, mais peut également se produire dans des maisons de plain-pied non divisées en plusieurs circuits de chauffage. L'eau revenant en arrière entraîne une perte de pression dans certaines parties du système - entraînant des parties de l'installation mal chauffées, où une quantité insuffisante d'eau chaude parvient.

Dans les cas extrêmes, il peut être nécessaire de diviser le circuit en 2 systèmes plus petits (où fonctionneront 2 pompes de circulation). On utilise pour cela des bouteilles de decouplage hydrauliques pour chauffage central - mais aussi des échangeurs de chaleur (si le circuit doit être divisé en 2 parties complètement séparées). Très souvent, au lieu d'investir dans des échangeurs de chaleur ou des bouteilles de decouplages hydrauliques (vous en saurez plus sur cette solution ici) - il suffit d'installer une simple vanne de non-retour - qui, soit dit en passant, devrait être installée lors de la mise en service.

☑️ Les vanne de non-retour et les clapets anti-retour - c'est la meme chose.

Bouteille de découplage hydraulique classique pour 2 circuits - 50 kW

SP4x1

94.99

View

Bouteille de découplage 50 kW avec thermomètre et manomètre

SK SNT-A-70

109.99

View

Bouteille de découplage hydraulique SNT25 pour 3 circuits - 70 kW

SNT25

109.99

View

Bouteille de mélange avec distributeur 2 circuits + Thermomètre et Manomètre

SNT25-L1

264.99

View

Un clapet anti-retour nécessite-t-il un entretien, une vérification, etc. ?

Naturellement, un clapet anti-retour est un appareil sans entretien, dont on oublie l'existence après l'installation. On peut imaginer que de nombreux utilisateurs non professionnels, qui en possèdent un dans leur installation, n'en sont pas conscients, car ils ont confié l'installation à un professionnel du début à la fin. Si nous n'avons pas de problèmes avec l'installation, il n'est effectivement pas nécessaire de se préoccuper du clapet anti-retour, certainement pendant de nombreuses années.

Où installer un clapet anti-retour ?

Nos informations ici sont à titre indicatif et général, et nous discutons des cas fréquemment rencontrés. Il est important de se rappeler que l'emplacement du clapet anti-retour dans l'installation doit être décidé par un professionnel qui a vu et connaît l'installation en question.

Une question importante peut être la protection des équipements constituant les composants de l'installation de chauffage central. Par exemple, il est recommandé d'installer un clapet anti-retour près des surpresseurs, si nous utilisons de l'eau provenant de notre propre puits. Dans ce cas, le clapet installé entre le surpresseur et la pompe de circulation protégera le surpresseur contre un éventuel retour, ce qui peut être très bénéfique pour sa performance technique, surtout sur le long terme. De plus, le clapet anti-retour à cet endroit peut jouer un rôle positif en cas de panne de la pompe (ou d'absence d'alimentation de la pompe, si nous n'avons pas de batteries pour maintenir son fonctionnement). Le circuit de chauffage est en grande partie capable de fonctionner par gravité, mais dans ce cas, le clapet anti-retour soutiendra de manière significative ce fonctionnement. On peut donc espérer qu'en cas de panne, le chauffage continuera en grande partie à fonctionner par gravité, maintenant ainsi la température dans la maison.

Clapet anti-retour dans un groupe de pompes

Un clapet anti-retour se trouve également souvent comme un élément des groupes de pompes de chauffage central et dans les stations solaires, souvent du côté froid. Son objectif est de faciliter le fonctionnement de ce circuit d'eau spécifique avant le retour à la chaudière, afin d'éviter les stagnations d'eau dans la chaudière et la surchauffe du système. Sur les photos ci-dessous, bien qu'il ne soit pas visible, il est situé sous le thermomètre bleu, juste avant la vanne d'arrêt manuelle.

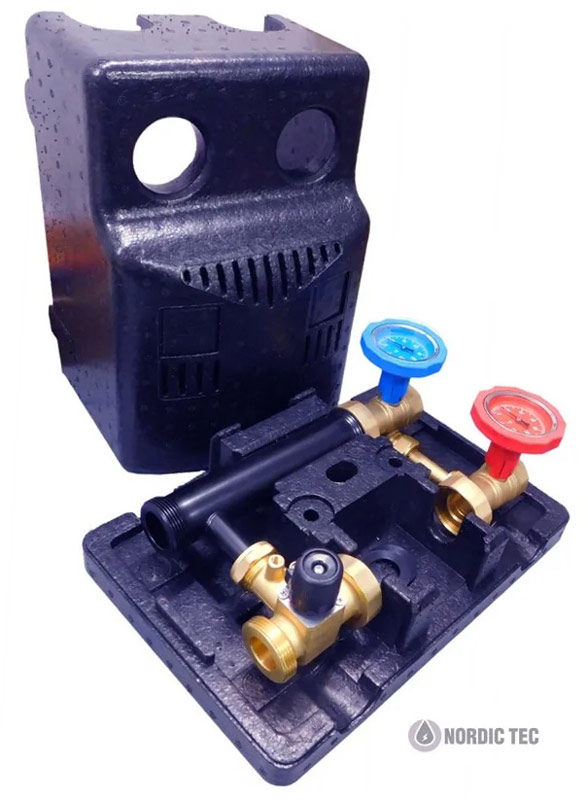

Groupe de pompes de mélange NORDIC TEC avec vanne de non-retour sous le thermomètre bleu (côté froid). Groupe avec vanne de mélange à trois voies.

Vanne de non-retour pour l'eau - seulement pour l'eau ?

On considère généralement qu'il s'agit d'une vanne de non-retour pour l'eau - mais elle peut également servir pour d'autres fluides, à condition que le fabricant du produit en autorise l'utilisation

La vanne de non-retour est un élément extrêmement important dans les installations d'eau, mais son rôle ne se limite pas uniquement à l'eau. Bien qu'elle ait été initialement utilisée principalement dans les systèmes de plomberie, elle trouve aujourd'hui des applications avec divers fluides.

Dans les applications industrielles, il existe également des vannes de non-retour pour d'autres fluides que l'eau. Par exemple, pour des gaz, des fluides réfrigérants, du fréon, du glycol, etc. Sur le plan technique, nous pouvons envisager l'utilisation de ce principe de fonctionnement avec presque tous les fluides, avec seulement de petites différences de conception.
