Groupe de pompe - types et applications (pour panneaux solaires, radiateurs, chauffage au sol, circulation)

Si vous voulez en savoir plus sur ce qu'est un groupe de pompage pour le chauffage central et comment il fonctionne, lisez l'article ci-dessous. Vous y apprendrez également quels types de groupes de pompage sont disponibles sur le marché et en quoi ils diffèrent les uns des autres. Nous espérons que cette lecture vous aidera à prendre une décision éclairée lors de votre achat. Découvrez-en plus sur les groupes de pompage pour le chauffage central et choisissez la meilleure solution pour votre système de chauffage.

Qu'est-ce qu'un groupe de pompage pour le chauffage central et à quoi sert-il ?

Un groupe de pompage pour le système de chauffage central est un ensemble de différents éléments hydrauliques utilisés pour diviser l'installation de chauffage en plusieurs circuits. Son principal objectif est d'assurer une distribution efficace et uniforme de la chaleur dans tout le bâtiment. Cela est rendu possible grâce à la circulation forcée du fluide dans le circuit de chauffage. Une autre fonction du groupe de pompage pour le chauffage central est de mesurer et de réguler la température et la pression du fluide dans le circuit de chauffage. Grâce à l'utilisation d'une vanne à trois voies (également appelée mélangeur), le groupe de pompage permet de mélanger l'eau d'alimentation avec l'eau retournant de l'installation de chauffage central. Cela permet de réguler le débit du fluide thermique dans les différents circuits de chauffage, ce qui aide à maintenir une température optimale dans chaque pièce. De plus, le groupe de pompage protège l'ensemble du système contre le retour froid et une augmentation excessive de la pression, ce qui pourrait endommager l'installation. Grâce à la régulation précise et au suivi des paramètres techniques, le groupe de pompes est une solution fiable dans les systèmes de chauffage central.

Module hydraulique avec vanne de mélange pour chauffage au sol ou radiateurs | Nordic...

FR-GPN-180mm-3DR

125

View

Module hydraulique sans mélange pour chauffage au sol | Nordic Tec GPN-180mm

FR-GPN-180mm

115

View

Collecteur pour modules hydrauliques | Nordic Tec 2-4

Collecteur-groupes-de-pompe-NT-2-4

119.99

View

Collecteur pour modules hydrauliques | Nordic Tec 3-6

Collecteur-groupes-de-pompe-NT-3-6

194.99

View

Comment est construit un groupe de pompage pour le chauffage central ?

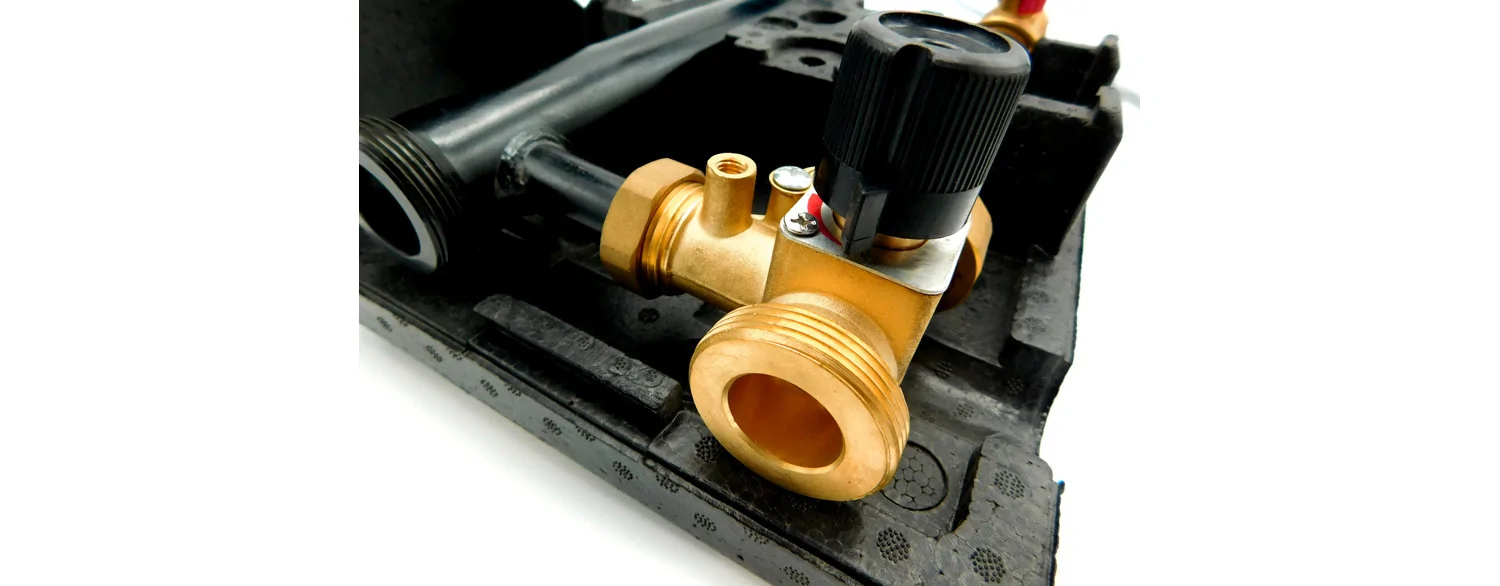

Un groupe de pompage pour le chauffage central est généralement fabriqué en laiton et équipé de vannes à bille d'arrêt sous forme de poignées avec thermomètres. En outre, il est entouré d'une isolation en polypropylène, ce qui garantit une protection contre les pertes de chaleur. Grâce à sa conception, le groupe de pompage permet d'utiliser une pompe de circulation d'une largeur de 130 ou 180 mm, ce qui offre une grande flexibilité pour s'adapter aux besoins spécifiques de l'installation. Grâce à la présence de vannes d'arrêt, l'utilisateur peut réguler avec précision le débit de l'eau chaude dans le système de chauffage, ce qui se traduit par un confort et des économies d'énergie. Il convient de noter que le groupe de pompage pour le chauffage central est un élément essentiel du système de chauffage central et doit être choisi en fonction des caractéristiques du bâtiment et des besoins des utilisateurs.

Le clapet anti-retour - un élément important des groupes de qualité pour le chauffage central

Un élément important du groupe de pompage peut également être le clapet anti-retour. Un produit de qualité doit en être équipé - une grande partie des groupes de pompage pour le chauffage central ont un clapet anti-retour intégré quelque part dans leur structure, généralement sur le côté froid.
✅ Cependant, si nous avons affaire à un produit bon marché, nous devrions demander au vendeur si le groupe de pompage comprend un clapet anti-retour.

Types de groupes de pompage pour le chauffage central - classification selon la présence d'une vanne de mélange

Sur le marché, on peut trouver des groupes de pompage pour le chauffage central en deux variantes - avec ou sans mélangeur. Découvrez à quoi sert le mélangeur dans le groupe de pompage et si c'est un élément essentiel dans tous les cas, ou s'il peut être simplement un ajout dont notre système de chauffage peut se passer.

Groupes de pompage avec mélangeur - pourquoi un mélangeur est-il nécessaire ?

Un groupe de pompage avec mélangeur, également appelé groupe de pompage avec vanne de mélange, est utilisé pour la circulation du fluide dans différents systèmes de chauffage. Le mélangeur, c'est-à-dire la vanne de mélange dans le groupe de pompage, est utilisé pour réguler correctement la température du fluide dans l'installation, permettant ainsi au système de transférer efficacement la chaleur aux différentes pièces. Le mélangeur permet de mélanger l'eau chaude et froide dans les bonnes proportions, ce qui permet de maintenir une température optimale dans le circuit de l'eau. Cela permet au système de chauffage de fonctionner de manière économe en énergie et de garantir des conditions confortables pour les utilisateurs. Le mélangeur est un élément essentiel du groupe de pompage, permettant une régulation optimale de la température dans l'installation.

Le type de vanne de mélange le plus courant que l'on trouve dans les groupes de pompage avec mélangeur est la vanne à trois voies avec possibilité de montage d'un actionneur.

✅ Pour information complète, les vannes de mélange se présentent le plus souvent sous deux versions - vannes à trois voies et vannes à quatre voies. Cependant, dans le cas des groupes de pompage, lorsqu'on parle d'une vanne de mélange, on entend une vanne à trois voies (sauf pour certains types de groupes de pompage spécialement adaptés).

Groupe de pompe sans vanne mélangeuse

GP/130/180

94.99

View

Groupe de pompe avec vanne mélangeuse

GP-3DR/130/180

129.99

View

Servomoteur Actionneur Elodrive ST10 10Nm

ST10

94.99

View

Échangeur de chaleur à plaques Nordic Ba-23-30 3/4" 125kW

NT Ba-23-30

112.5

View

Groupes de pompage sans mélangeur - quand la vanne de mélange n'est-elle pas indispensable ?

Les groupes de pompage sans mélangeur sont des dispositifs spécialisés qui jouent un rôle clé dans les systèmes de chauffage. Ils sont utilisés dans le cas, par exemple, de la connexion de capteurs solaires à un réservoir d'eau chaude sanitaire. Dans ce cas, le mélange de l'eau n'est pas nécessaire, contrairement à la situation où l'on connecte une chaudière de chauffage central à des radiateurs ou à un chauffage au sol. Il est important de comprendre la spécificité du système de chauffage concerné et d'adopter une approche réfléchie pour choisir le bon groupe de pompage. Une telle réflexion permet d'optimiser l'efficacité énergétique et de réaliser des économies à long terme.

Types de groupes de pompage pour chauffage central - classification selon le nombre de circuits de chauffage

Les groupes de pompage pour le chauffage central peuvent être classés en fonction du nombre de circuits de chauffage, par exemple de la manière suivante :

• groupe de pompage à 2 circuits,

• groupe de pompage à 3 circuits.

Le choix du type spécifique de groupe de pompage dépend des besoins individuels et des conditions du système de chauffage. Le groupe de pompage à 2 circuits est généralement utilisé dans les systèmes de chauffage résidentiels ou unifamiliaux, tandis que le groupe de pompage à 3 circuits est mieux adapté aux grands bâtiments ou aux structures commerciales. Pour en savoir plus sur le type approprié de groupe de pompage pour une application spécifique, il est recommandé de consulter un spécialiste du secteur. Les deux cas sont brièvement décrits ci-dessous.

Groupe de pompage à 2 circuits - comment il fonctionne et quand l'utiliser ?

Le groupe de pompage à 2 circuits est une solution qui permet l'utilisation de deux circuits thermiques différents dans un même système de chauffage. Il permet une régulation simultanée de la température dans deux zones distinctes, ce qui est très utile dans les bâtiments où les besoins en chaleur varient selon les différentes parties. Le fonctionnement du groupe de pompage à 2 circuits repose sur l'utilisation de deux ensembles de groupes de pompage, permettant ainsi de contrôler efficacement deux circuits thermiques indépendants - par exemple, un chauffage par le sol (dans le cas d'une maison de plain-pied) et un réservoir d'eau chaude sanitaire.

Groupe de pompage à 3 circuits - application et principe de fonctionnement

Le groupe de pompage à 3 circuits est principalement utilisé dans les systèmes de chauffage plus complexes. Sa principale fonction est d'assurer la circulation continue du fluide caloporteur ou de l'eau à travers trois circuits différents - par exemple, un réservoir d'eau chaude sanitaire, un chauffage par le sol divisé en 2 circuits, l'un pour le rez-de-chaussée de la maison et l'autre pour l'étage. Alternativement, ces trois circuits peuvent être : un réservoir d'eau chaude sanitaire, un chauffage par le sol et des radiateurs.

Le principe de fonctionnement du groupe de pompage à 3 circuits repose sur l'utilisation de trois pompes, chacune responsable d'un circuit. Cela permet un contrôle indépendant de chaque circuit, optimisant ainsi le fonctionnement du système de chauffage en fonction des besoins actuels des utilisateurs. En outre, le groupe de pompage à 3 circuits peut être équipé de systèmes de régulation automatique de la pression et de la température, ce qui en fait une solution très efficace et économique. L'utilisation d'un groupe de pompage permet d'atteindre une efficacité énergétique élevée, ce qui est particulièrement important dans le cas de grandes installations de chauffage.

Classification des groupes de pompage pour chauffage central selon leur utilisation

La classification des groupes de pompage pour chauffage central est essentielle pour choisir les appareils appropriés pour une application donnée. Nous allons discuter de deux catégories principales, qui sont les plus couramment utilisées dans les ménages : les groupes de pompage solaires, dédiés aux systèmes de chauffage alimentés par l'énergie solaire, et les groupes de pompage pour chauffage par le sol, conçus pour connecter la source de chaleur au chauffage par le sol. Vous trouverez ci-dessous une explication plus détaillée de ce que sont et comment fonctionnent les différents groupes de pompage.

Qu'est-ce qu'un groupe de pompage solaire et comment fonctionne-t-il ?

Un groupe de pompage solaire est un appareil utilisé dans les installations solaires (capteurs solaires) pour chauffer l'eau chaude sanitaire. Il est installé à un point stratégique de l'installation pour permettre une distribution efficace du fluide caloporteur, tel que le glycol, entre le capteur et le réservoir d'eau chaude. En outre, le groupe de pompage solaire joue également un rôle de protection de l'installation de chauffage. Grâce à l'utilisation de capteurs et de régulateurs appropriés, le groupe de pompage solaire surveille et contrôle la température dans l'installation, permettant de maintenir des conditions optimales de fonctionnement du système solaire. Ainsi, le groupe de pompage solaire contribue au fonctionnement efficace et sûr de l'ensemble de l'installation solaire.

Qu'est-ce qu'un groupe de pompage pour chauffage par le sol et comment fonctionne-t-il ?

Le groupe de pompage pour chauffage par le sol est un appareil qui permet de créer une circulation continue de l'eau chaude dans le système de chauffage par le sol. Il s'agit d'un ensemble composé d'une pompe de circulation, d'une vanne de mélange, d'une vanne de régulation et d'un capteur de température. Le groupe de pompage est très souvent utilisé dans le cas du chauffage par le sol, car il permet une répartition correcte de la chaleur sur toute la surface du sol. Comment fonctionne le groupe de pompage pour chauffage par le sol ? Une fois le système de chauffage activé, la pompe de circulation commence à pousser l'eau chaude dans le circuit de l'installation, et la vanne de régulation ajuste sa température en fonction des besoins actuels. La vanne de mélange contrôle la quantité d'eau chaude entrant dans le circuit. Grâce au groupe de pompage, le chauffage par le sol peut fonctionner de manière efficace et économique, assurant des conditions confortables et une répartition uniforme de la chaleur dans toute la pièce.

Échangeur de chaleur Nordic Ba-32-20 1" 125kW

NT Ba-32-20

142.99

View

Échangeur de chaleur Nordic Ba-32-30 1" 175kW

SK Ba-32-30

167.99

View

Isolation Thermique IZ-Ba-32-30 / IZ-Ba-27-30

IZ-Ba-27/32-30

39.99

View

Ensemble de montage mural pour échangeur de chaleur à plaques - 1" DN25

WSP1"

127.99

View

____________

Mise à jour : 9-2024
