Échangeur de chaleur tubulaire - tout ce qu'il faut savoir

L'échangeur de chaleur tubulaire, également connu sous le nom d'échangeur à calandre et à tubes, est un élément indispensable dans les processus d'échange de chaleur dans l'industrie. Il est composé de tubes permettant le passage de substances et de manteaux externes formant un revêtement. Grâce à ce dispositif, l'énergie thermique est transférée entre deux substances différentes. Cet échangeur est largement utilisé dans divers secteurs tels que l'industrie chimique, l'énergie ou la production alimentaire. L'efficacité tant de la production que de la sécurité des processus dépend souvent du bon fonctionnement de l'échangeur de chaleur tubulaire. Il est donc important de comprendre son fonctionnement ainsi que les avantages qu'il peut offrir dans l'industrie. Découvrez-en plus dans l'article ci-dessous.

À quoi sert un échangeur tubulaire ?

Un Échangeur tubulaire sert à l'échange efficace de chaleur entre des fluides à différentes températures. Il s'agit d'un dispositif composé de tubes à travers lesquels circulent deux flux indépendants de fluides. Un flux est à une température plus élevée, tandis que l'autre est à une température plus basse. L'échange de chaleur se fait par conduction et par le flux de chaleur entre ces fluides.

Un Échangeur tubulaire peut être utilisé dans divers secteurs tels que l'industrie chimique, l'énergie ou l'industrie alimentaire. Il est employé pour le refroidissement, le chauffage ou la récupération de chaleur. Grâce à ce dispositif, il est possible d'optimiser les processus thermiques et d'améliorer l'efficacité énergétique dans de nombreuses applications industrielles, comme nous le détaillons dans le paragraphe suivant.

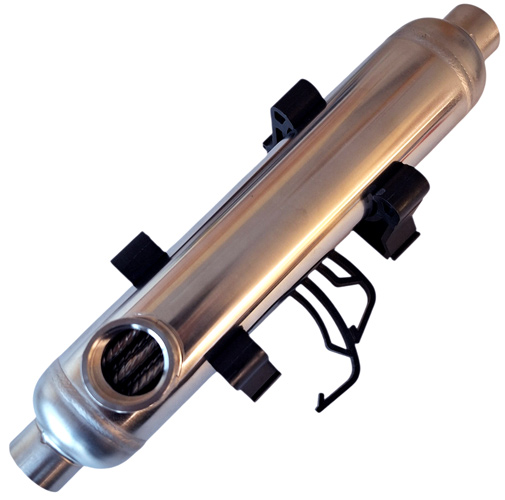

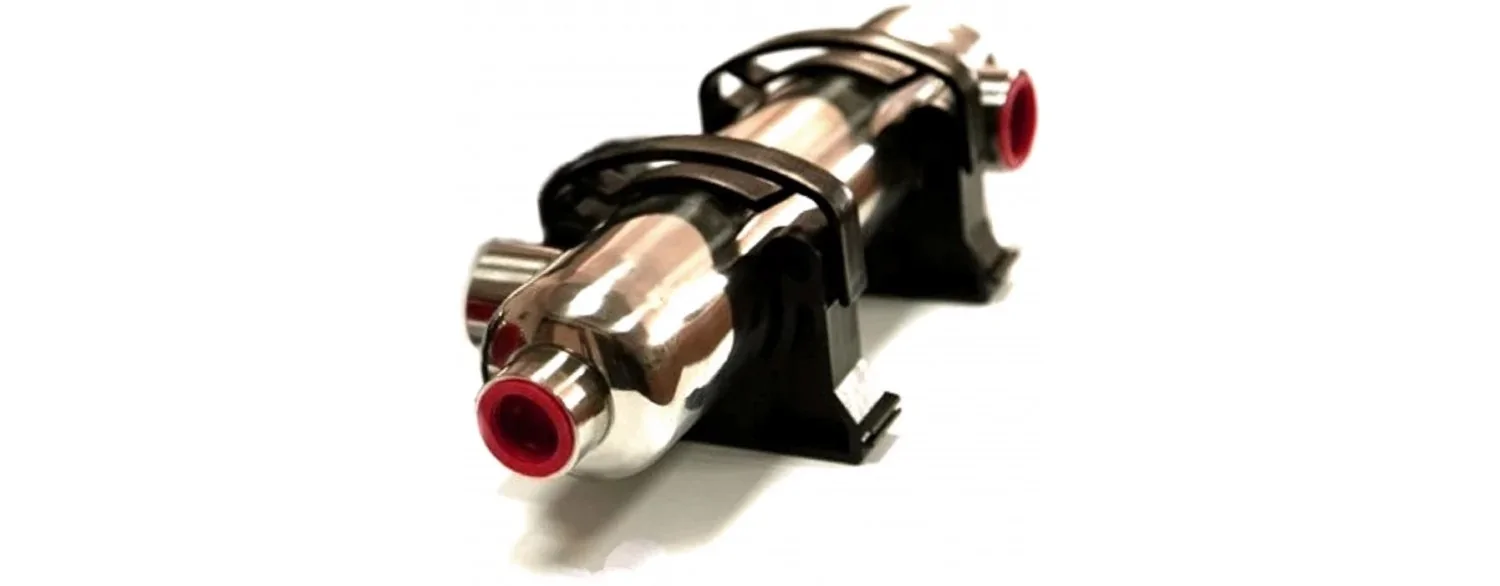

Échangeur tubulaire la marque Nordic Tec

Échangeur de chaleur tubulaire - applications dans l'industrie et au-delà

L'échangeur de chaleur tubulaire est un appareil largement utilisé dans divers domaines industriels. L'un des principaux secteurs où il est indispensable est l'industrie chimique. Les échangeurs de ce type sont utilisés pour :

réguler la température pendant les réactions chimiques,
la distillation (séparation des substances en fonction de leur température d'ébullition),
la conversion de phase (changement d'état),
le séchage des substances chimiques,
la récupération de l'énergie produite lors des processus chimiques.

Un autre secteur où ces appareils sont utilisés est l'industrie alimentaire. Les échangeurs de chaleur tubulaires aident dans les processus suivants :

pasteurisation,
refroidissement et chauffage des produits,
cristallisation (par exemple du sucre ou du chocolat),
évaporation et concentration (par exemple des jus de fruits, du lait),
récupération de la chaleur résiduelle des produits secondaires générés pendant les processus de production.

De plus, les échangeurs de chaleur tubulaires sont essentiels dans l'industrie pétrolière et gazière. Ils servent à condenser et à évaporer des substances telles que le pétrole brut ou le gaz naturel. Ce processus est crucial dans l'extraction, le traitement et le transport de ces matières premières.

Grâce à leurs diverses applications, les échangeurs de chaleur tubulaires jouent un rôle clé dans le fonctionnement efficace de nombreux secteurs industriels. Il convient également de mentionner l'utilisation non industrielle des échangeurs tubulaires. Ces dispositifs sont également excellents pour chauffer l'eau dans les piscines.

Échangeur multitubulaire - construction

L'échangeur de chaleur tubulaire ou aussi: l'échangeur multitubulaire est un appareil utilisé pour transférer la chaleur entre deux fluides, bien sur. Il est constitué d'un manteau cylindrique contenant des tubes à parois minces. Cette construction permet une plus grande surface d'échange thermique, contribuant ainsi à un transfert plus efficace de l'énergie thermique entre les fluides. Les échangeurs multitubulaires sont largement utilisés dans divers domaines, tels que l'industrie chimique, l'industrie alimentaire ou l'énergie. Ils peuvent être utilisés pour le chauffage, le refroidissement ou la récupération de chaleur. Grâce à leur conception et à leurs caractéristiques, les échangeurs de chaleur tubulaires sont des solutions très efficaces et populaires pour le contrôle de la température des fluides dans divers processus technologiques. Voici une description des différents éléments constructifs d'un échangeur de chaleur tubulaire.

Chauffage de piscine / échangeur B55 Nordic Tec

Disponible

Échangeur de chaleur piscine Nordic Tec B55 16kW

179,99 €

Echangeur de chaleur pour piscine Nordic Tec B85 25kW

Disponible

Échangeur de chaleur piscine Nordic Tec B85 25kW

199,99 €

Échangeur pour chauffer l'eau dans la piscine - Nordic Tec B155

Disponible

Échangeur de chaleur piscine Nordic Tec B155 45 kW

217,00 €

echangeur pour chauffer piscine - Nordic Tec 61kW

Disponible

Échangeur de chaleur piscine Nordic Tec B210 61kW

249,99 €

Tubes dans l'échangeur de chaleur tubulaire

Les tubes dans un échangeur de chaleur tubulaire sont un élément clé dans le processus d'échange de chaleur. La construction des tubes dépend des conditions de fonctionnement, ce qui explique pourquoi différents matériaux sont utilisés pour leur fabrication. L'acier est couramment utilisé en raison de sa durabilité et de sa résistance à la corrosion. Les alliages de nickel sont utilisés dans des conditions chimiques agressives. Les alliages de cuivre sont préférés pour leur haute conductivité thermique. Les alliages de titane sont utilisés dans des conditions de travail exigeantes, où la résistance mécanique et la résistance aux températures élevées sont cruciales. Grâce à l'utilisation de différents matériaux pour les tubes, il est possible d'optimiser le fonctionnement de l'échangeur de chaleur tubulaire dans diverses conditions.

Tubes echangeurs thermiques tubulaires

Le manteau de l'échangeur tubulaire

Le manteau d'un échangeur tubulaire est un élément de forme cylindrique qui entoure les tubes, créant ainsi une chambre où se déroule l'échange de chaleur. La structure du manteau, parfois combinée avec des séparateurs, permet un meilleur mélange des fluides et accélère le processus d'échange thermique. De plus, les échangeurs tubulaires réduisent le risque d'accumulation de dépôts et de tartre, ce qui contribue à une durée de vie plus longue de l'appareil, constituant ainsi un avantage majeur par rapport aux échangeurs à plaques. Le manteau de l'échangeur de chaleur tubulaire est un élément essentiel pour un échange thermique efficace.

Les branchements dans l'échangeur à tubes

Les branchements dans un échangeur à tubes sont de courtes conduites qui relient le manteau ou les têtes aux tubes. Les branchements d'entrée permettent l'admission du fluide dans le réchauffeur. Les branchements de sortie permettent au fluide de sortir d'un échangeur à tubes.

Échangeur thermique tubulaire - principe de fonctionnement, exemple

L'échangeur thermique tubulaire est un dispositif utilisé pour transférer efficacement la chaleur entre deux fluides différents sans contact direct ni mélange. Prenons un exemple typique souvent rencontré dans l'industrie.

Lors d'un processus de production, la température de l'huile minérale dépasse le seuil admissible. Pour la refroidir, on peut utiliser un échangeur de chaleur, comme un échangeur thermique tubulaire. Dans ce cas, le fluide de refroidissement pourrait être de l'eau froide, circulant à travers les tubes de l'échangeur. L'huile chauffée circule quant à elle dans un second circuit (celui du manteau), à l'extérieur des tubes. En traversant l'échangeur thermique tubulaire, l'huile chaude transfère sa chaleur à l'eau, qui est à une température plus basse. Les séparateurs présents dans l'échangeur tubulaire augmentent l'agitation du fluide, ce qui améliore également l'efficacité de l'échange thermique.

Disponible

Échangeur de chaleur piscine Nordic Tec B300 88kW

294,99 €

Échangeur thermique piscine Nordic Tec B360 105kW

Disponible

Échangeur de chaleur pour piscine Nordic Tec B360 105kW

355,00 €

Disponible

Échangeur de chaleur pour piscine / Shell&Tube INOX - B600 175kW

769,99 €

Disponible

Échangeur de chaleur pour piscine / Shell&Tube INOX - B1200 352kW

925,00 €

Échangeur de chaleur pour piscine comme exemple d'échangeur tubulaire

L'échangeur de chaleur pour piscine est un excellent exemple d'échangeur tubulaire. Il est utilisé pour chauffer l'eau des piscines. Les échangeurs de chaleur pour piscine peuvent être fabriqués à partir de différents matériaux tels que le titane ou l'acier inoxydable (316L). Ces matériaux sont résistants à la corrosion (le titane étant également adapté aux environnements marins), ce qui est crucial pour les applications en piscine. Grâce à sa structure tubulaire, l'échangeur de chaleur pour piscine assure un échange thermique efficace entre le fluide chauffant et l'eau de la piscine. Cela en fait une solution performante et efficace pour le chauffage de l'eau des piscines.
