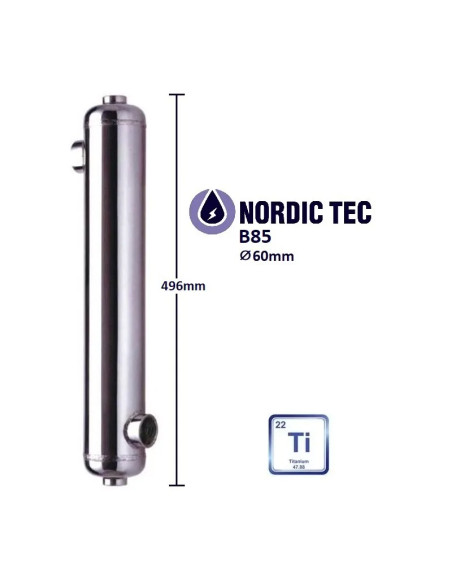

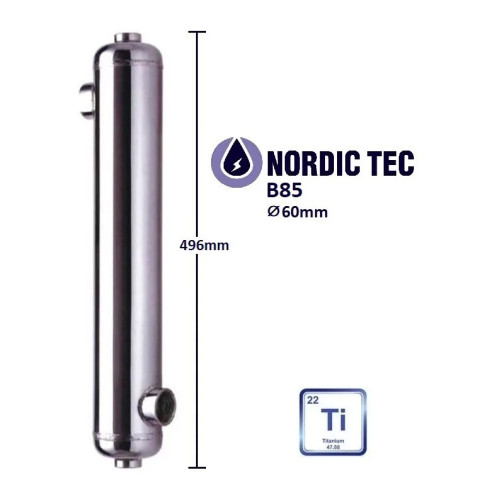

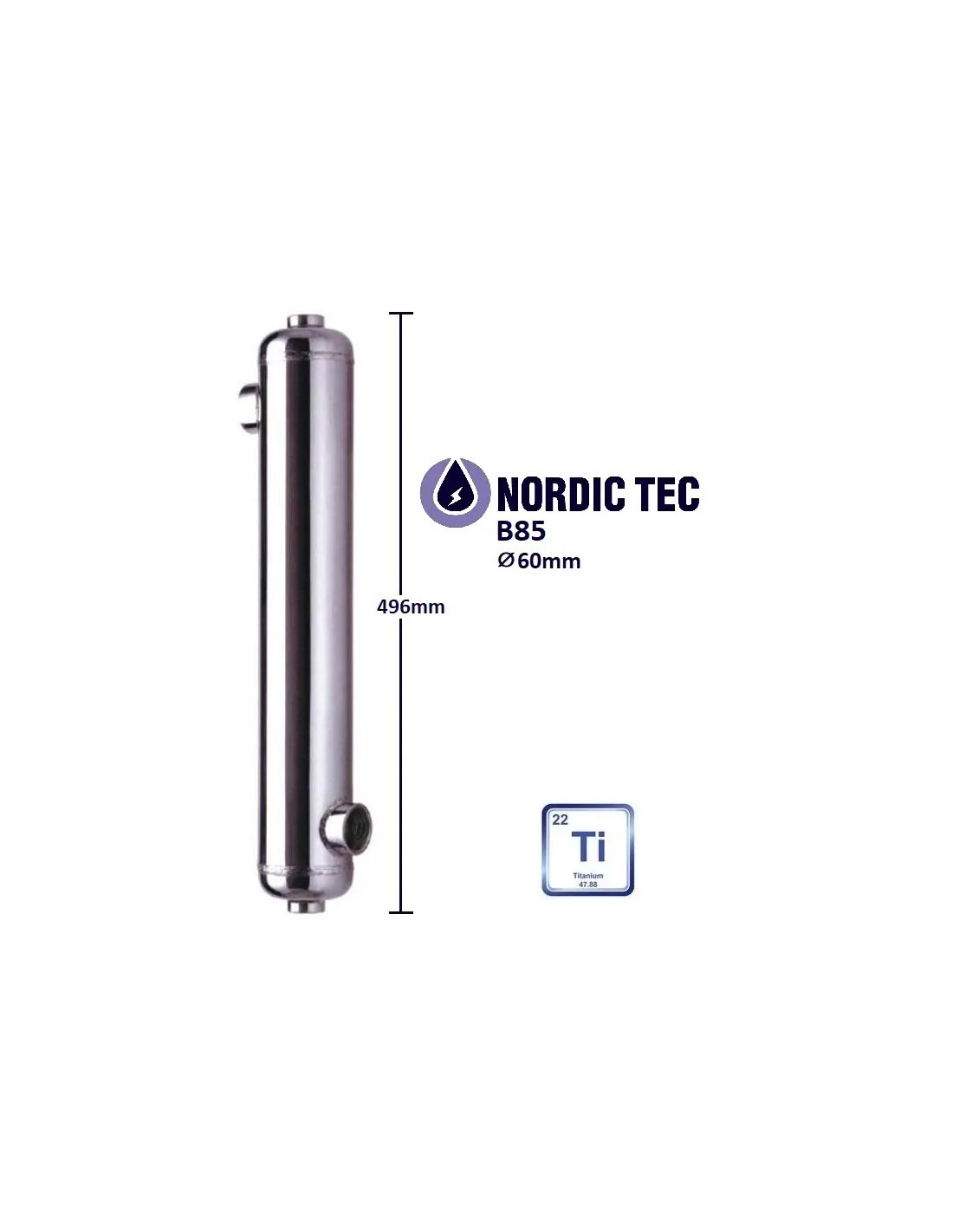

Échangeur de chaleur piscine TITANE Nordic Tec B85-Ti 25kW

Échangeur thermique en Titane - 25 kW - Nordic Tec B85-Ti

* Puissance nominale thermique - 25 kW ( 85 kBTU / h )

Cet échangeur en titane atteint la puissance de 25kW - lorsqu'il est utilisé avec des media eau  -  eau - sans ajout de glycol ou de liquides antigel differentes.
La condition est une différence de température de 60°C entre les 2 media (l'eae de piscine et l'eay chauffante). Cependant - il ne faut pas interpréter cela comme une garantie que l'appareil peut fournir une puissance de 25 kW avec des conditions de fonctionnement par example avec le temperatures basses - telles qu'une pompe à chaleur.

En cas de réduction de la différence de température entre le fluide de chauffage et l'eau de piscine, la puissance effective de transfert de chaleur (- en kW - ) diminue selon le schéma suivant :
        50 °C = 85%
        40 °C = 70%
        30 °C = 55%


Lorsque vous envisagez d'utiliser des panneaux solaires - ou des pompes à chaleur qui travaillent avec du glycol pour chauffer votre piscine - il est essentiel de prendre en compte une information importante. L'utilisation d'un liquide antigel - tel que le glycol affectera le transfert de chaleur et entraînera une perte d'efficacité d'environ 8 - 15 % pour l'échangeur thermique en titane. La valeur exacte dépendra du degré de dilution du glycol. Il est donc crucial de tenir compte de cela lors de la conception et du dimensionnement de l'échangeur thermique en titane.



• Materiel : 100 %TITANE (sans impuretés) - Matériaux adaptés pour travailler avec des milieux agressifs: Si vous envisagez d'acheter un échangeur thermique pour une piscine d'eau douce, sans l'ajout de sel:
  Vous pouvez considerer une option moins chère, telle qu'un échangeur de chaleur en acier inoxydable.
  Ils sont résistants aux fortes concentrations de chlore. Cependant - si vous prévoyez d'utiliser  du sel  dans l'eau de piscine, on vous suggére de rester avec le titane.


• Débit nominaux: 31/215 l/min


• La disproportion dans le débit dans l'échangeur de chaleur en titane pour la piscine 16kW entre le côté chauffage et l'eau salée ( comme mentionné ) - en faveur du côté piscine - est recommandée.


• Pression de service jusqu'à 6 bars - suffisante pour fonctionner dans le chauffage de piscine avec eau salée ou eau de mer


• Pression de test - 10 bar


• Les connexions pour les milieux sont:
          2x 3/4" - connexions pour le fluide de chauffage - K1 et K4 - du côté des tuyaux
          2x 1" - connexions pour le fluide chauffé - K3 et K2 - du côté de la chemise



Raccordement des échangeurs de chaleur B85-Ti

Mode de raccordement de l'appareil aux installations de chauffage / de refroidissement :

K1 - Entrée du fluide chauffant
K2 - Sortie du fluide chauffé
K3 - Entrée du fluide chauffé
K4 - Sortie du fluide chauffant

Les échangeurs sont connectés en contre-courant pour obtenir une efficacité maximale de l'échangeur.
