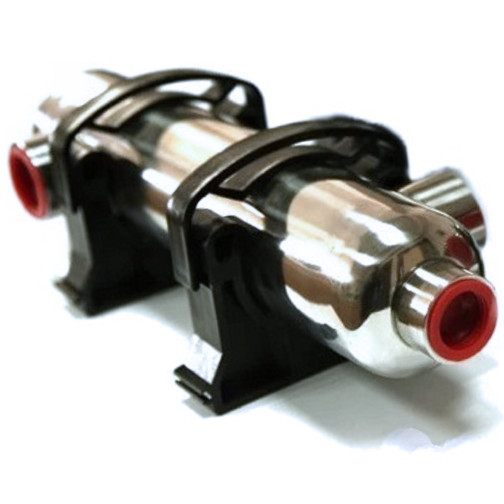

Échangeur de chaleur à faisceau tubulaire B1200 pour piscine
Échangeur de chaleur à faisceau tubulaire B1200 pour le chauffage de l'eau de piscine - 350 kW
Puissance nominale : 352 kW (1200 kBTU/h)
En utilisant le glycol comme fluide caloporteur, l'efficacité de l'échangeur de chaleur pour piscine diminue à 84 - 92 % (en fonction de la concentration de glycol).
- La puissance de 352 kW de l'échangeur est atteinte en utilisant un système eau-eau, avec une différence de température entre les deux médias de 60°C (100% d'efficacité).
Efficacité - en cas de différence de température entre les médias :
- pour 50 °C = 85 % | 297 kW
- pour 40 °C = 70 % | 245 kW
- pour 30 °C = 55 % | 190 kW
- pour 20 °C = 35 % | 120 kW
Matériau : Échangeur en INOX 316L (100%) - conçu pour fonctionner avec de l'eau chlorée, même fortement chlorée.
Destination (fluides) - l'échangeur à faisceau tubulaire pour piscine B1200 ✅ est conçu pour l'eau douce, l'utilisation avec de l'eau contenant des additifs de sel ou de l'eau de mer n'est pas recommandée. Si vous avez une piscine d'eau de mer ou ajoutez du sel à l'eau, vous devriez utiliser un échangeur à faisceau tubulaire en titane.
Débits nominaux :
- Fluide caloporteur / côté source de chaleur : 114 l/min
- Fluide chauffé / eau de piscine : 847 l/min
Pression de service / Pression d'essai : jusqu'à 6 bar / jusqu'à 10 bar
Raccordements pour les fluides / eau :
- 2x 2 pouces - raccordements du fluide thermique : K1 et K4
- 2x 2,5 pouces - raccordements du fluide chauffé : K3 et K2
Volume de piscine (recommandé) :
- Jusqu'à 400 m³ nominalement, en maintenant une différence de température entre les médias d'environ 60 °C et des niveaux de débit adéquats.
- En cas de paramètres de chauffage insuffisants, le volume suggéré pourrait ne pas être correctement supporté par l'échangeur. En pratique, avec des sources de chaleur à basse température, l'échangeur B1200 gère généralement des piscines dans la plage de 150-250 m³ (la sélection correcte de l'échangeur pour piscines nécessite des qualifications appropriées).

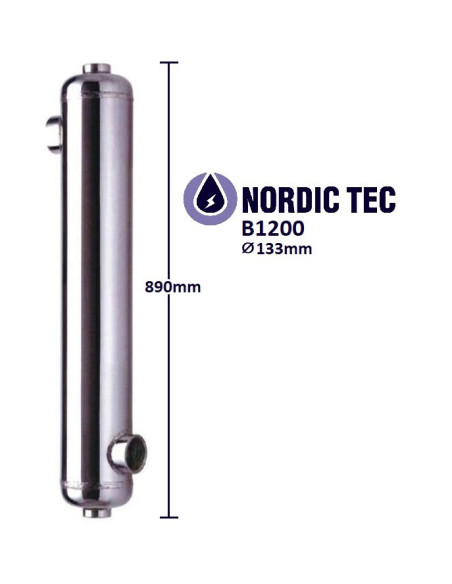

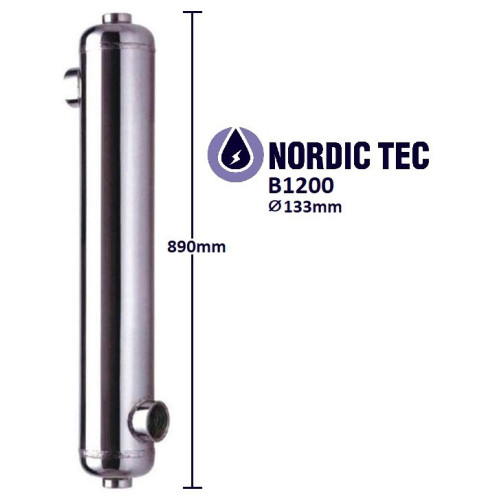

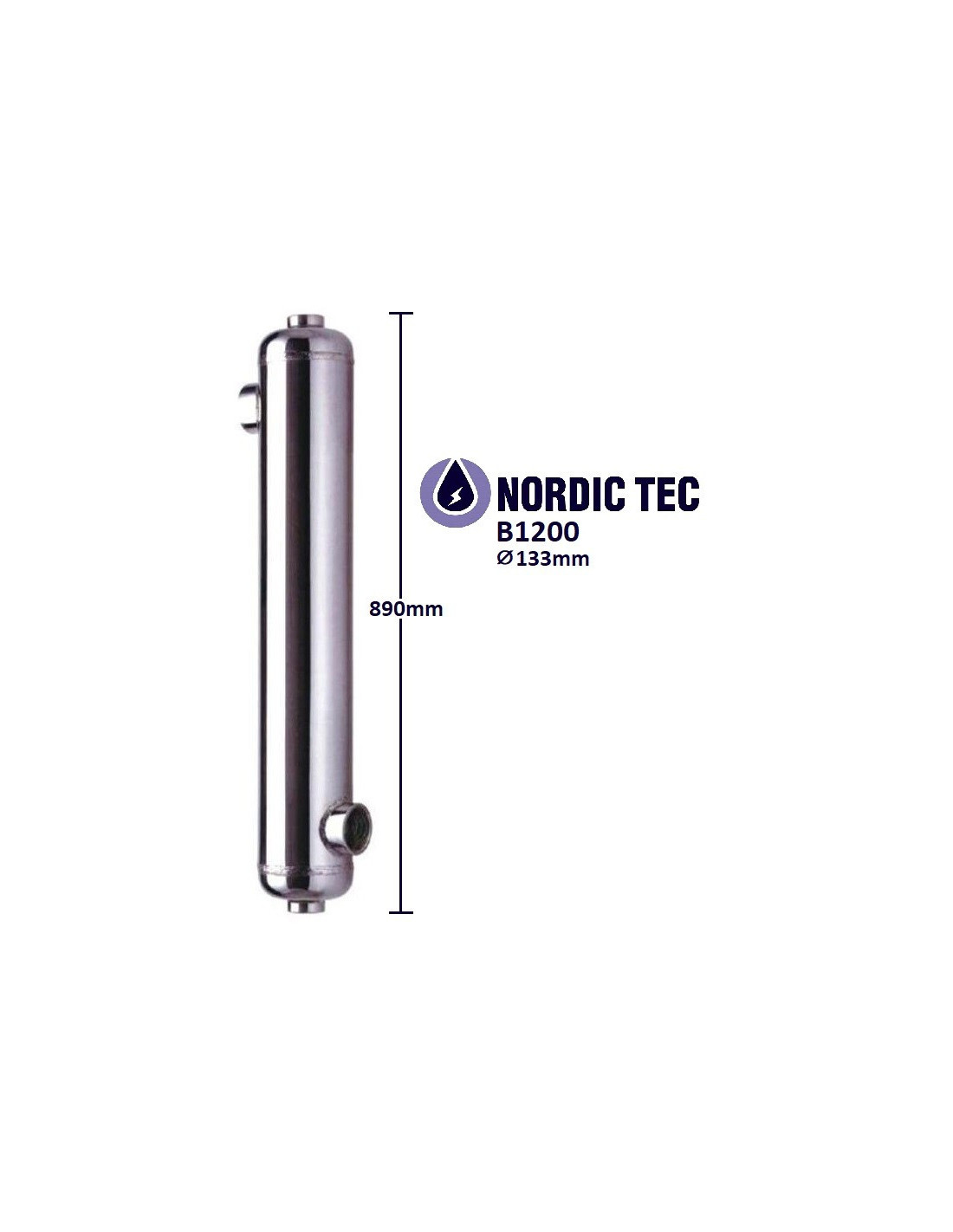

Dimensions :
- Longueur avec raccords d'eau : 890 mm
- Diamètre : 133 mm
Méthode de raccordement des échangeurs de chaleur pour piscine B1200 352 kW
- K1 - entrée du fluide thermique
- K2 - sortie du fluide chauffé
- K3 - entrée du fluide à chauffer
- K4 - sortie du fluide thermique
Les échangeurs pour piscine sont raccordés en contre-courant, comme illustré dans l'image ci-dessus, pour garantir une efficacité maximale dans l'échange thermique.
