À quoi sert le séparateur d’air dans un groupe solaire ?

De l'air dans l'installation solaire ?

Dans les installations solaires, tout comme dans les autres systèmes de chauffage, l'air apparaît naturellement (généralement sous forme de bulles). Il peut pénétrer dans le circuit lors du remplissage de l'installation, de l'appoint du liquide solaire (glycol pour systèmes solaires), ou encore à cause de son dégazage à haute température. Les bulles d'air accumulées, bien qu'insignifiantes, entraînent des perturbations du fonctionnement du système, une baisse de rendement et un risque d'endommagement des pompes. Elles contribuent parfois aussi au colmatage de l'échangeur de chaleur pour systèmes solaires (si nous en avons un dans notre installation).

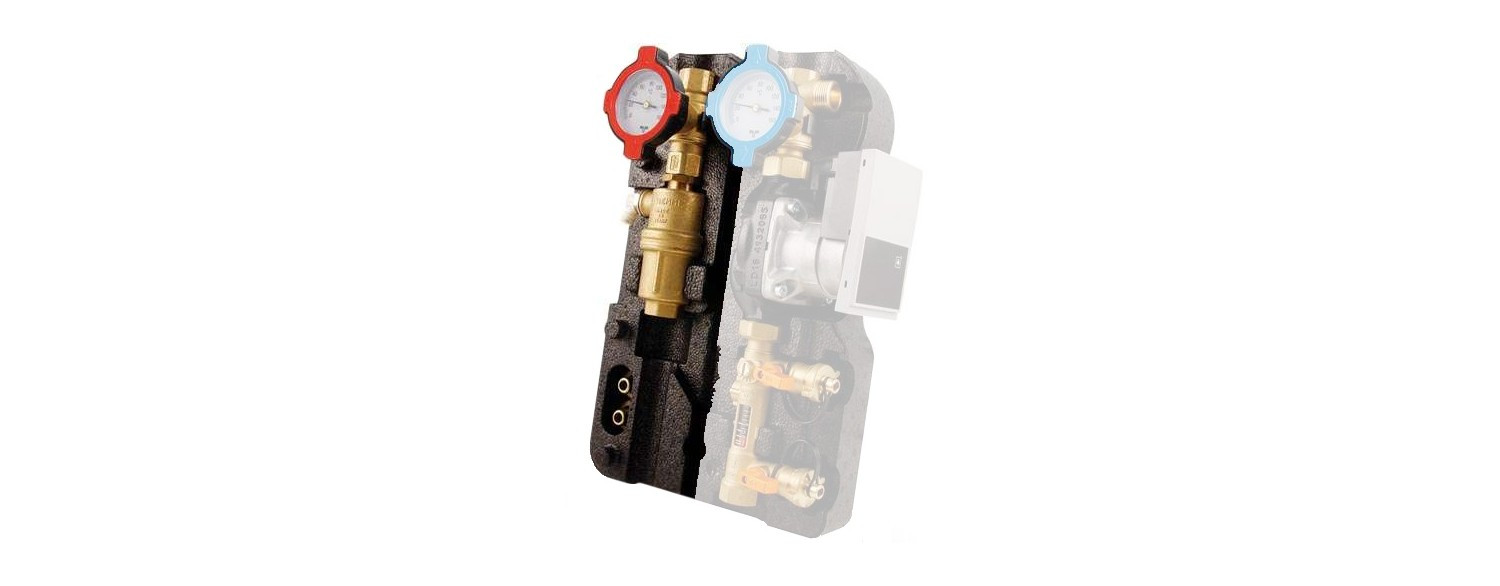

Rôle du séparateur d'air dans les groupes solaires

Le séparateur d'air est un dispositif dont la fonction principale est d'éliminer efficacement les bulles d'air du circuit solaire. Grâce à sa conception spéciale, le séparateur dans le groupe solaire retient l'air, qui est ensuite évacué par la ventouse. Ainsi, l'écoulement du fluide devient stable et l'ensemble de l'installation fonctionne de manière plus efficace et plus silencieuse. Les bulles d'air n'entravent pas le fonctionnement du système - et c'est l'objectif. Cela s'inscrit donc parfaitement dans l'idée générale des groupes solaires, qui visent non seulement à faciliter et accélérer l'installation (en fournissant un composant prêt à monter), mais aussi à optimiser le fonctionnement de l'ensemble des capteurs solaires.

Collecteur chauffage au sol INOX 4 voies

Collecteur-chauffage-au-sol-INOX-4

96.99

View

Collecteur chauffage au sol INOX 6 voies

Collecteur-chauffage-au-sol-INOX-6

115.99

View

Station solaire Module hydraulique NORDIC TEC à deux voies 1"

FR-station-solaire-NT-1

199.99

View

Module hydraulique avec vanne de mélange pour chauffage au sol Nordic Tec GPN-180mm-3DR

FR-GPN-180mm-3DR

125

View

Protection des composants du groupe solaire

Les pompes de circulation, les vannes et les échangeurs de chaleur sont particulièrement sensibles à la présence d'air. Les bulles de gaz peuvent provoquer de la cavitation, du bruit, voire une usure prématurée des éléments. Le séparateur d'air minimise efficacement ce risque, prolongeant la durée de vie de l'ensemble de l'installation, ou du groupe de pompage lui-même.

Par conséquent, le meilleur endroit pour son installation semble être le groupe solaire, c'est-à-dire un dispositif qui, par principe, doit rassembler tous les composants en un seul endroit. En effet, à côté du groupe de sécurité - le séparateur d'air devrait être un équipement de base du groupe de pompage solaire.

Il convient d'ajouter qu'il n'est pas normalisé de positionner le séparateur d'air du côté chaud ou froid du groupe solaire, que l'on peut distinguer le plus facilement par la couleur de la vanne. Il peut être présent de n'importe quel côté.

Impact du séparateur d'air sur l'efficacité du système et du groupe solaire lui-même

Grâce à l'élimination de l'air du système solaire, l'efficacité du transfert de chaleur augmente. Le liquide solaire circule librement, ne rencontre pas d'obstacles sous forme de poches d'air, et les panneaux solaires peuvent fonctionner à leur rendement maximal. Cela se traduit directement par des économies plus importantes et une stabilité du système. Le séparateur est donc un élément tout aussi important du groupe de pompage pour capteurs que le débitmètre solaire ou le groupe de sécurité.

Un groupe de pompage sans séparateur d'air n'est pas solaire

Bien que le séparateur d'air puisse sembler être un élément mineur du groupe solaire, son rôle est inestimable. Il protège l'installation contre les pannes, réduit les pertes d'énergie et améliore le confort d'utilisation. L'installation d'un tel dispositif garantit que le système solaire fonctionnera sans problème pendant de nombreuses années, et comme mentionné ci-dessus, son emplacement le plus naturel est précisément le groupe de pompage.

Bien qu'il soit possible d'installer un séparateur d'air indépendamment du groupe de pompage - ils sont également disponibles séparément sur le marché - il est admis que le séparateur d'air est une partie obligatoire du groupe solaire - et un groupe ne contenant pas cet élément n'est pratiquement pas considéré comme solaire.
