Débitmètre ou rotamètre solaire dans le circuit des capteurs solaires – qu’est-ce que c’est ?

Dans les installations solaires - c'est-à-dire celles dont le cœur est constitué par les capteurs solaires - tout comme dans les autres systèmes de chauffage et hydrauliques, le contrôle des paramètres de fonctionnement est extrêmement important, nous le savons. L'un des dispositifs de base qui permet de surveiller le fonctionnement du système de chauffage solaire est le rotamètre solaire, également appelé débitmètre solaire. Un élément petit mais très important de l'installation, grâce auquel le fonctionnement correct de l'ensemble du système de capteurs solaires est possible. Pourquoi ? Nous en parlons ci-dessous.

Débitmètre ou rotamètre solaire ?

Ou peut-être est-ce la même chose ? C'est exactement la réponse - le rotamètre solaire et le débitmètre solaire sont le même appareil, et dans notre langue, les termes sont utilisés de manière interchangeable. Ils signifient exactement la même chose et il n'y a pas de différences techniques ici. Le mot "rotamètre" est bien sûr d'origine étrangère, le nom plus francais est "débitmètre" et cela vaut la peine d'en être conscient - car ces termes sont utilisés de manière interchangeable.

Collecteur chauffage au sol INOX 7 voies

Collecteur-chauffage-au-sol-INOX-7

125.99

View

Module hydraulique sans mélange pour chauffage au sol | Nordic Tec GPN-180mm

FR-GPN-180mm

115

View

Collecteur chauffage au sol INOX 5 voies

Collecteur-chauffage-au-sol-INOX-5

105.99

View

Échangeur de chaleur Nordic Ba-32-30 1" 175kW

SK Ba-32-30

167.99

View

Qu'est-ce qu'un rotamètre solaire ?

Le rotamètre est un dispositif de mesure utilisé pour contrôler le débit du fluide caloporteur dans une installation. On entend le plus souvent parler des petits rotamètres pour plancher chauffant - c'est-à-dire ceux utilisés dans les répartiteurs de chauffage au sol.

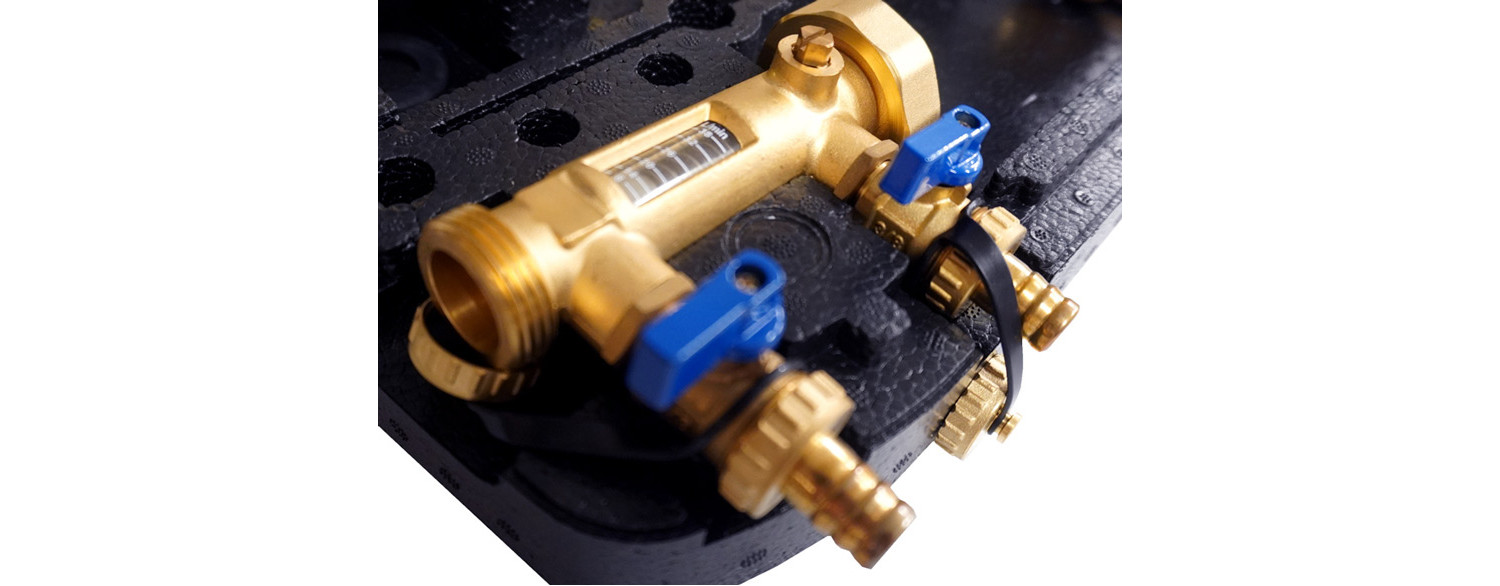

Dans le cas des systèmes solaires, un rotamètre est également présent et remplit les mêmes fonctions - c'est-à-dire qu'il sert à mesurer le débit du fluide caloporteur (d'où le nom de débitmètre) - il s'agit généralement d'un mélange d'eau et de glycol. Le rotamètre solaire est installé dans le circuit hydraulique, le plus souvent dans le groupe de pompage de l'installation solaire.

Comment est construit le rotamètre dans le système de capteurs solaires ?

Structurellement, le rotamètre n'est pas complexe, il se compose d'un tube transparent avec une échelle graduée et d'un flotteur (indicateur). Lorsque le fluide circule à travers le rotamètre, le flotteur s'élève à une certaine hauteur, indiquant ainsi la valeur actuelle du débit – généralement en litres par minute. Pour pouvoir mesurer correctement la circulation du fluide dans le circuit des capteurs solaires, il doit bien sûr être étalonné de manière appropriée.

Le débitmètre et le débit correct dans l'installation solaire

La tâche principale du débitmètre solaire est le contrôle et la régulation du débit du fluide caloporteur dans le circuit des capteurs solaires. Un débit approprié est crucial pour :

• assurer une collecte et un transport corrects de la chaleur des capteurs,
• protéger l'installation contre la surchauffe,
• maintenir un fonctionnement uniforme de l'ensemble du système,
• prolonger la durée de vie de la pompe de circulation ainsi que des autres éléments.

Grâce au rotamètre, l'installateur ou l'utilisateur a la possibilité de vérifier rapidement si l'installation fonctionne dans les paramètres définis - et si elle n'est pas menacée, par exemple, par une surchauffe lors de jours extrêmement chauds. Grâce au débitmètre, il est possible de diagnostiquer plus tôt d'éventuels problèmes, y compris ceux liés à la pompe de circulation du système solaire.

Pourquoi le rotamètre solaire est-il important ?

Sans contrôle du débit, une situation pourrait survenir où le fluide circule trop lentement – alors les capteurs peuvent surchauffer et le glycol se dégrader. Un débit trop important, en revanche, augmente inutilement la consommation d'énergie électrique de la pompe - et la récupération de chaleur peut être plus faible, car le glycol échange la chaleur avec l'environnement d'une manière légèrement moins efficace que l'eau.

Le rotamètre permet de trouver et de maintenir le juste milieu, assurant un fonctionnement optimal de l'installation. Il est tout aussi important que les autres éléments des groupes de pompage solaires, tels que les groupes de sécurité ou les séparateurs d'air.
