Actionneur pour plancher chauffant – tout ce qu’il faut savoir

2499 Vues 0 Appréciée Publié le: 28/07/2025


Dans cet article, nous expliquerons de manière simple ce que sont les actionneurs pour plancher chauffant - ou plus précisément les actionneurs électriques pour vannes de collecteurs de plancher chauffant.

Qu'est-ce qu'un actionneur pour collecteur de plancher chauffant ?

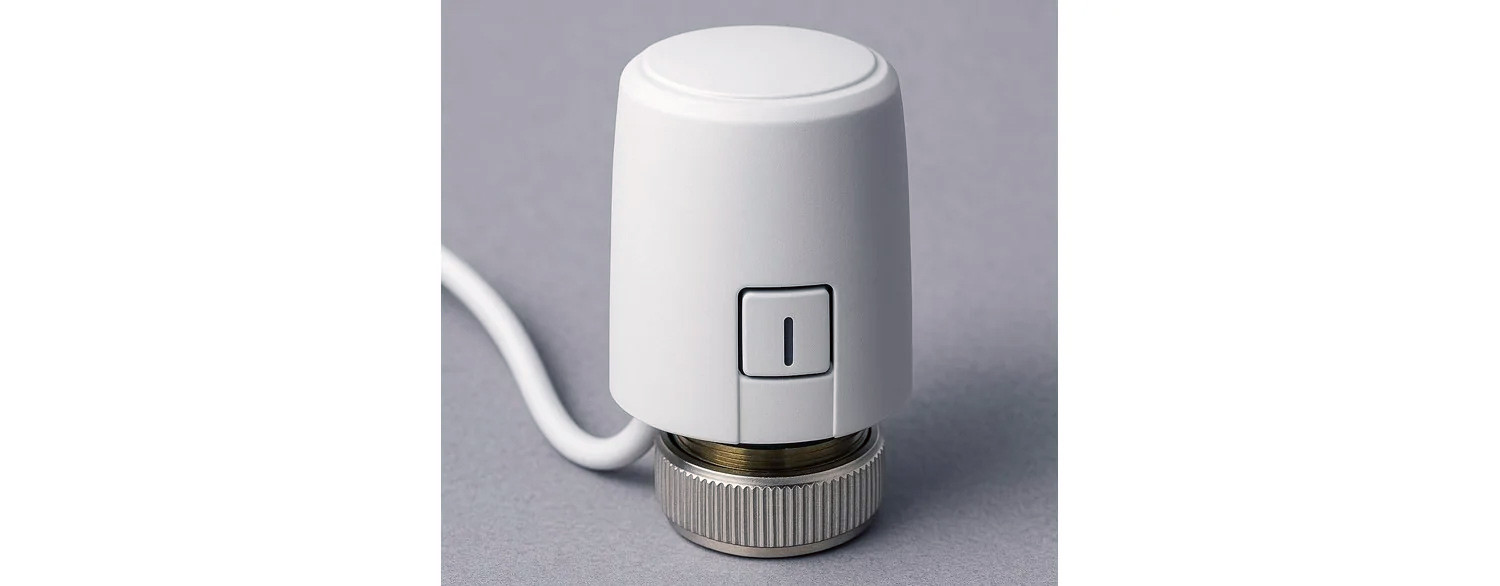

Un actionneur pour collecteur de plancher chauffant est un petit dispositif électrique monté sur les vannes du collecteur, dont le rôle est d'ouvrir ou de fermer automatiquement le flux d'eau dans les différentes boucles de chauffage. Cela se fait sans intervention - lorsque la température de la pièce descend en dessous de la valeur définie, l'actionneur ouvre le circuit concerné, permettant au flux d'eau chaude de circuler - activant ainsi le chauffage de la pièce.

Lorsque la température souhaitée dans la pièce (réglée sur le thermostat) est atteinte, l'actionneur ferme la vanne, stoppant le flux. Grâce à cela, le système de plancher chauffant fonctionne de manière efficace et précise, assurant un confort thermique et des économies d'énergie. Les actionneurs sont un élément clé des installations modernes, où chaque circuit est contrôlé individuellement. Grâce à eux, le réglage manuel n'est pas nécessaire, le système active lui-même le chauffage dans les pièces où il est nécessaire, même si chaque pièce a une température différente.

Comment fonctionne un actionneur électrique sur un collecteur de plancher chauffant ?

L'actionneur électrique sur un collecteur de plancher chauffant fonctionne sur le principe d'une impulsion électrique, qui déclenche son mécanisme d'ouverture ou de fermeture de la vanne. Le plus souvent, il fonctionne avec un thermostat d'ambiance - lorsque celui-ci détecte que la température de la pièce est descendue en dessous du niveau défini, il envoie un signal à l'actionneur. L'actionneur chauffe un élément thermique ou active un petit moteur, qui pousse la tige de la vanne, ouvrant le flux d'eau chaude à travers la boucle de chauffage concernée (qui est généralement responsable d'alimenter en fluide caloporteur pour chauffer une pièce spécifique). Une fois la température souhaitée atteinte, le thermostat coupe le signal et l'actionneur ferme la vanne, stoppant l'alimentation en eau chaude. Bien sûr, le sol reste chaud pendant un certain temps, le système fonctionne de manière économique et sans intervention.

L'ensemble du processus se déroule automatiquement, permettant un contrôle précis de la température dans chaque pièce. Ces actionneurs fonctionnent généralement en système NC (normalement fermé) ou NO (normalement ouvert), selon le type d'installation et les préférences de l'utilisateur.

Types d'actionneurs pour plancher chauffant - NC, NO et leurs applications

Comme mentionné précédemment - les actionneurs pour collecteurs de plancher chauffant existent en deux versions de base : NC (Normally Closed - normalement fermé) et NO (Normally Open - normalement ouvert). La différence entre eux réside dans l'état par défaut de la vanne lorsque l'actionneur n'est pas alimenté.

✅ Les actionneurs NC sont la solution la plus couramment utilisée. Sans alimentation, la vanne reste fermée, ce qui signifie qu'elle ne laisse pas passer l'eau. Ce n'est qu'après réception d'un signal électrique (par exemple du thermostat) que l'actionneur ouvre la vanne et permet au flux d'eau chaude de circuler dans la boucle de chauffage concernée. Cette solution est sûre et économe en énergie - si le système est éteint ou en cas de panne de courant, les circuits se ferment automatiquement, évitant toute surchauffe incontrôlée.

Les actionneurs NO fonctionnent à l'inverse - à l'état de repos (sans tension), la vanne reste ouverte. Elle ne se ferme qu'après réception d'un signal. Ce type d'actionneur est moins courant, principalement dans des installations spécifiques où il est nécessaire de maintenir un flux continu d'eau en cas de coupure de courant.

Le choix du type d'actionneur dépend du projet d'installation, du type de contrôle et des préférences de l'utilisateur et de l'installateur. Dans la plupart des systèmes domestiques de plancher chauffant, c'est la version NC qui est utilisée - mais cela doit être confirmé avec un professionnel qui réalisera votre installation de plancher chauffant.

Points à considérer lors du choix d'un actionneur pour plancher chauffant

☑️✅ Très important - ce qu'il faut savoir pour bien choisir les actionneurs pour votre collecteur de plancher chauffant.

Lors du choix d'un actionneur pour collecteur de plancher chauffant - il faut absolument prendre en compte plusieurs caractéristiques clés qui déterminent sa compatibilité, sa durabilité et sa fiabilité - sinon l'actionneur pourrait ne pas convenir à un collecteur spécifique. Il faut :

  • Adapter le filetage de l'actionneur aux vannes du collecteur de plancher chauffant - le filetage le plus courant est M30x1,5, mais certains collecteurs peuvent nécessiter des adaptateurs ou des actionneurs avec un type de connexion différent. La plupart des collecteurs, comme ceux de la marque Nordic Tec, sont conçus pour un filetage M30x1,5 - et la plupart des actionneurs sur le marché leur conviendront. Mais si vous achetez un collecteur avec un autre filetage - des difficultés de compatibilité peuvent survenir.
  • Un autre aspect important est la tension d'alimentation - les actionneurs existent généralement en versions 230V ou 24V. Le choix dépend du type d'installation électrique et du système de contrôle utilisé. Les actionneurs 24V sont souvent utilisés dans des systèmes plus avancés avec une centrale de contrôle, tandis que les 230V sont courants dans les installations domestiques plus simples. Si vous prévoyez un plancher chauffant dans une maison individuelle - la version classique (230V) est presque certainement faite pour vous.
  • Il est crucial de choisir un actionneur NC (normalement fermé) ou NO (normalement ouvert) - comme expliqué précédemment, cela dépend de la nature de l'installation. Vous pouvez également faire attention au temps d'ouverture (par exemple 2-5 minutes), à la classe d'étanchéité (par exemple IP54), à la construction sans entretien et à la présence d'un indicateur de position de la tige de vanne - mais pour cela, demandez conseil à un professionnel responsable de l'installation.
  • Vérifier si l'actionneur est compatible avec les thermostats d'ambiance que vous possédez. Pour cette raison, il peut être judicieux d'acheter les actionneurs de plancher chauffant et les thermostats ensemble, au même endroit - pour pouvoir, par exemple, demander au vendeur de vous conseiller un ensemble compatible.

Un actionneur bien choisi pour plancher chauffant assurera un fonctionnement efficace du système, un contrôle précis de la température et une longue durée de vie de l'installation.

Problèmes les plus courants avec les actionneurs pour plancher chauffant et comment les éviter

Les actionneurs pour collecteur de plancher chauffant sont généralement fiables, les pannes sont rares. Cependant, avec le temps, certains problèmes d'utilisation peuvent apparaître. L'un des plus courants est l'absence de réaction de l'actionneur au signal du thermostat, ce qui peut être dû à un câble endommagé, à une absence de tension ou à un dysfonctionnement de l'actionneur lui-même. Ce problème peut être limité en utilisant des produits de qualité et en veillant à des connexions électriques correctes lors de l'installation.

Un autre problème typique est le blocage de la tige de vanne, surtout si le système n'a pas été utilisé pendant longtemps. Dans ces cas, l'actionneur ne peut pas ouvrir ou fermer la vanne, ce qui entraîne une absence de flux ou sa continuité. Pour éviter cela, il est recommandé de mettre en marche périodiquement l'installation, même hors saison de chauffage, et d'utiliser des actionneurs avec une fonction de "déblocage" automatique du plancher chauffant.

Éviter les problèmes nécessite avant tout une installation correcte, conforme aux instructions du fabricant, ainsi qu'un contrôle régulier de l'installation et du fonctionnement du système de contrôle. Une réalisation professionnelle et l'utilisation de composants de marque prolongent significativement la durée de vie sans panne des actionneurs.

La marque de l'actionneur pour collecteur de plancher chauffant a-t-elle de l'importance ?

Cela peut surprendre certaines personnes, mais pas nécessairement - à moins de choisir les actionneurs les moins chers pour collecteurs de plancher chauffant, des produits asiatiques sans marque, etc. La plupart des actionneurs fonctionnent correctement et sans problème, à condition qu'il ne s'agisse pas d'un produit entrée de gamme, comme dans la plupart des cas - il est impossible d'avoir un produit durable pendant des années, mais au prix le plus bas.

Les actionneurs de marque pour plancher chauffant peuvent être plus rigoureusement testés et souvent équipés de fonctionnalités supplémentaires, comme un indicateur de position de vanne ou une protection contre le blocage - mais les praticiens estiment souvent que le taux de panne est similaire pour la plupart des marques (à l'exception des moins chères). Il vaut mieux dans ce cas se concentrer sur la compatibilité de l'actionneur avec le collecteur de plancher chauffant - principalement en ce qui concerne le filetage.
