Comment concevoir correctement un chauffage au sol dans une maison ?

2233 Vues 4 Appréciée Publié le: 28/08/2024


La question de savoir comment concevoir correctement le chauffage par le sol dans une maison est posée par de nombreuses personnes, qui craignent les mythes existants sur une éventuelle efficacité insuffisante du chauffage au sol, etc. En réalité, le chauffage par le sol fonctionne plutôt bien ; il y a vraiment très peu de maisons où il pourrait fonctionner incorrectement (les cas sont principalement des maisons anciennes avec de très grandes pertes de chaleur, où le chauffage au sol ne sera pas tant inefficace - mais simplement beaucoup moins efficace). Cependant, il y a des erreurs qu'il faut absolument éviter et des aspects auxquels il faut prêter attention lors de la conception de l'ensemble du système de chauffage au sol. Ce n'est qu'ainsi que nous obtiendrons un système confortable à utiliser - et économique en termes de gestion, en matière d'efficacité énergétique.

Seul un chauffage par le sol correctement conçu fonctionnera bien. Par quoi commencer ?

Naturellement, dans une maison nouvellement construite, il est beaucoup plus facile de créer un système de chauffage par le sol efficace.
✅ Il faut d'abord décider si nous optons pour un chauffage par le sol hydraulique ou électrique. Ici, la principale question est la source d'énergie. Dans cet article, nous nous concentrerons sur le chauffage par le sol hydraulique, où les boucles de chauffage sont cachées dans le sol en béton, remplies d'eau chaude. Si nous optons pour un chauffage au sol traditionnel - rempli d'eau - nous sommes confrontés à la question : comment concevoir le chauffage par le sol.

Comment concevoir un chauffage par le sol hydraulique ?Nous commençons

✅ La question de savoir comment concevoir un chauffage par le sol dans notre bâtiment spécifique (car chaque bâtiment peut avoir ses spécificités) est ce par quoi nous devrions commencer la conversation avec l'installateur, car nous déconseillons de le faire par nous-mêmes si nous n'avons pas d'expérience en conception de chauffage au sol. Néanmoins - il est bon de connaître les bases - afin de pouvoir vérifier et évaluer les étapes des travaux en cours.

Il n'est pas sans raison qu'on dit "L'œil du maître engraisse le cheval" - et il est utile que l'équipe de l'entrepreneur sache que nous avons les informations de base sur le chauffage au sol. Cela ne nuira certainement pas à la qualité des travaux - comme le confirmeront la plupart des personnes ayant déjà construit leur maison.

Conception du chauffage au sol - question d'isolation du sol et de hauteur de plafond

✅Une bonne isolation du sol est essentielle. Dans les pièces où nous prévoyons un chauffage par le sol, le plafond doit être suffisamment haut pour que nous puissions poser des couches d'isolation en polystyrène et y placer les boucles + une couche de chape, qui fonctionnera comme un chauffage par le sol. Si nous achetons un projet de maison prêt à l'emploi, avec un chauffage par le sol prévu - cela devrait déjà être inclus dans le projet.

Planification du chauffage au sol - comment disposer les boucles de chauffage ?

✅ Les boucles ne sont rien d'autre que des tuyaux de chauffage par le sol, dans lesquels circule de l'eau chaude, bien que ce soit plus précis de dire de l'eau tiède (car un chauffage correctement conçu de ce type n'exige pas un fluide à une température supérieure à 28-35 degrés Celsius). Ces tuyaux sont généralement fabriqués en plastique comme le polyéthylène (PE-X), et sont donc souvent appelés PEX.

Installation du chauffage au sol

L'installation du chauffage au sol est cruciale pour un fonctionnement correct. Malheureusement, il y a beaucoup d'opinions divergentes sur la façon de le faire de manière optimale. Voici quelques vérités généralement acceptées concernant l'installation du chauffage au sol.

☑️ Les tuyaux du chauffage au sol ne doivent pas être disposés de manière aléatoire et uniforme. Plus nous nous éloignons de la chaudière ou de la source de chaleur (c'est-à-dire la chaudière de chauffage central, le poêle à bois avec un échangeur thermique, la pompe à chaleur, etc.), plus l'eau dans les tuyaux sera froide, car en circulant dans le PEX, elle transmet sa chaleur à la chape en béton, chauffant le sol. Par conséquent, plus près de la chaudière ou de la source de chaleur, nous pouvons, et même devrions, placer les boucles moins densément qu'à l'intérieur des pièces plus éloignées.

De nombreux experts, non sans raison, sont favorables à l'installation des boucles en commençant par le mur le plus exposé aux pertes de chaleur. Il s'agit généralement d'un mur avec de grandes fenêtres ou d'un mur du côté ombragé ou nord. Cela semble justifié et pratique.

Quelles devraient être les distances entre les tuyaux de chauffage au sol ?

✅On trouve souvent l'information selon laquelle les tuyaux du chauffage au sol doivent être disposés à une distance de 10 à 35 cm l'un de l'autre. Dans les zones proches des bords, c'est-à-dire près des murs internes, il est utile de les disposer plus densément, car là le sol a tendance à se refroidir plus rapidement. Les boucles doivent toutefois être placées à au moins 10-15 cm des murs extérieurs (valeur adoptée pour les bâtiments isolés).

☑️ Si vous remarquez que l'équipe de professionnels dispose les tuyaux de chauffage au sol dans un système que vous ne comprenez pas - vous constatez que dans certains endroits, les distances entre les tuyaux sont différentes de celles dans d'autres endroits - tout est probablement en ordre. Il est cependant utile de poser des questions - et de demander des explications pour savoir si tout est conforme au projet du chauffage au sol.

Où ne pas placer les boucles de chauffage au sol ?

Il est utile, avant de poser les boucles, de dessiner le potentiel agencement des meubles, en particulier les meubles encastrés de cuisine ou de salle de bain, que nous ne déplacerons pas.
✅ Il est déconseillé de placer les boucles de chauffage au sol sous les meubles, un chauffage au sol efficace ne chauffe pas le dessous de nos placards ou tiroirs. C'est de la chaleur mal utilisée, qui déforme ou dégrade avec le temps la forme de notre mobilier. Cela n'a pas non plus un impact positif sur les coûts d'utilisation du chauffage au sol, car une bonne disposition des boucles influence également les coûts financiers sur le long terme.

Chauffage par le sol sous la douche ?

Bien sûr, l'installation du chauffage par le sol sous la douche influence considérablement le confort d'utilisation de la douche (nous partons du principe qu'aucun receveur de douche ne sera utilisé - seul un caniveau de douche linéaire sera installé).

☑️ Le chauffage par le sol sous la douche doit toutefois être conçu et réalisé avec soin.
Une erreur fréquente est l'installation des boucles de chauffage par le sol sous la douche à proximité immédiate du drain linéaire (si nous en avons un). Bien sûr, il est possible de poser des boucles sous la douche, et avoir un sol chauffant à cet endroit est un grand avantage en termes de confort d'utilisation de la salle de bain. Cependant, si le tube chauffant est placé directement près du siphon du drain - celui-ci peut se dessécher, ce qui signifie qu'il ne contiendra pas d'eau et des odeurs de l'égout peuvent remonter. (Cela concerne les siphons humides).

Bien entendu, l'installation du chauffage par le sol sous la douche est à exclure si nous avons opté pour un receveur traditionnel. Sous ce type de construction (également sous une baignoire encastrée) - le chauffage par le sol n'a pas lieu d'être et il ne faut pas poser de boucles de chauffage à cet endroit.

Nous avons déjà installé le réseau de boucles de chauffage par le sol - que faire maintenant ?

✅ Il reste à couler la chape. L'épaisseur de la chape pour le chauffage par le sol est cruciale.
☑️ On considère que la chape pour le chauffage par le sol doit avoir une épaisseur de 7-10 cm (nous parlons de la couche qui sera posée sur la couche d'isolation inférieure). Si nous engageons une entreprise professionnelle avec de l'expérience pour la réalisation des chapes, on peut s'attendre à ce qu'elle sache ce qu'il faut faire, conformément aux règles de l'art. Cependant, il est important de poser des questions et, si l'épaisseur de la chape diffère de la norme, il faut obtenir une réponse claire sur les raisons et consulter la réponse en continu, par exemple avec d'autres professionnels.

Faites confiance, mais vérifiez - c'est la meilleure solution en matière de construction. Il peut cependant y avoir des exceptions par rapport aux épaisseurs que nous avons données, donc rappelons-nous que la responsabilité finale incombe à l'entreprise qui réalise le travail ou au concepteur. Vérifions-le, mais gardons à l'esprit qu'il doit avoir au moins de l'expérience. Une exception typique à l'épaisseur de 7-10 cm est la couche prévue de pierre au sol, par exemple dans les établissements de services tels que les salles de banquets ou les hôtels.

Choix de la nourrice de chauffage - collecteur pour plancher chauffant - à quel stade ?

✅ Si nous ne sommes pas pressés et que la construction se fait tranquillement - il vaut la peine d'attendre pour choisir le répartiteur. Lorsque les tuyaux PEX sont déjà posés - nous avons alors la certitude totale du nombre de boucles (circuits), c'est-à-dire que nous avons l'information de base pour savoir combien de circuits acheter. Parfois, les hypothèses que nous avons lors de la planification changent lors de la réalisation.

Cependant, si nous voulons acheter l'équipement plus tôt pour éviter des retards inutiles - nous pouvons, en collaboration avec un professionnel, dessiner le schéma des boucles sur le plan du bâtiment et déterminer sur cette base combien de circuits notre répartiteur aura besoin. Si nous avons des doutes, nous pouvons toujours acheter un répartiteur avec un circuit de plus que prévu. Il sera simplement bloqué et inutilisé - si nous décidons d'avoir moins de boucles. Acheter une nourrice de chauffage ou just - un collecteur pour plancher chauffant avec un circuit supplémentaire coûte environ 10-15 EUR, ce qui, dans l'échelle de l'investissement global, ne nous mettra probablement pas en difficulté financière. Cependant, rappelons-nous que le répartiteur avec une section supplémentaire sera également plus long d'environ 5-7 cm. Il doit s'adapter à l'espace prévu pour le répartiteur.

Choix du collecteur pour plancher chauffant en fonction des accessoires ou de l'équipement

✅ Le choix du collecteur pour plancher chauffant ne se limite malheureusement pas au nombre de sections. C'est une question plus large - que nous avons abordée dans un autre sujet, mais l'équipement du répartiteur est le plus important. Nous vous invitons à consulter le texte comment choisir le bon répartiteur et à faire attention à ce qu'il faut éviter comme erreurs.

Il est certainement important de faire attention aux vannes à boisseau sphérique, qui permettent de couper le répartiteur du système de chauffage central à tout moment.

Sur le marché, nous trouvons plusieurs options dans ce domaine :

Purge du chauffage par le sol - important

✅ La purge du chauffage par le sol est un processus très important, qui heureusement n'a pas besoin d'être fait manuellement. C'est pourquoi il convient de discuter avec l'installateur des équipements nécessaires pour le faire automatiquement. Dans la plupart des cas, il suffit de choisir un collecteur de chauffage par le sol bien équipé - qui possède des vannes de purge. Il est préférable qu'elles soient automatiques, alors la purge du chauffage par le sol sera entièrement sans entretien et nous n'aurons même pas à y penser.

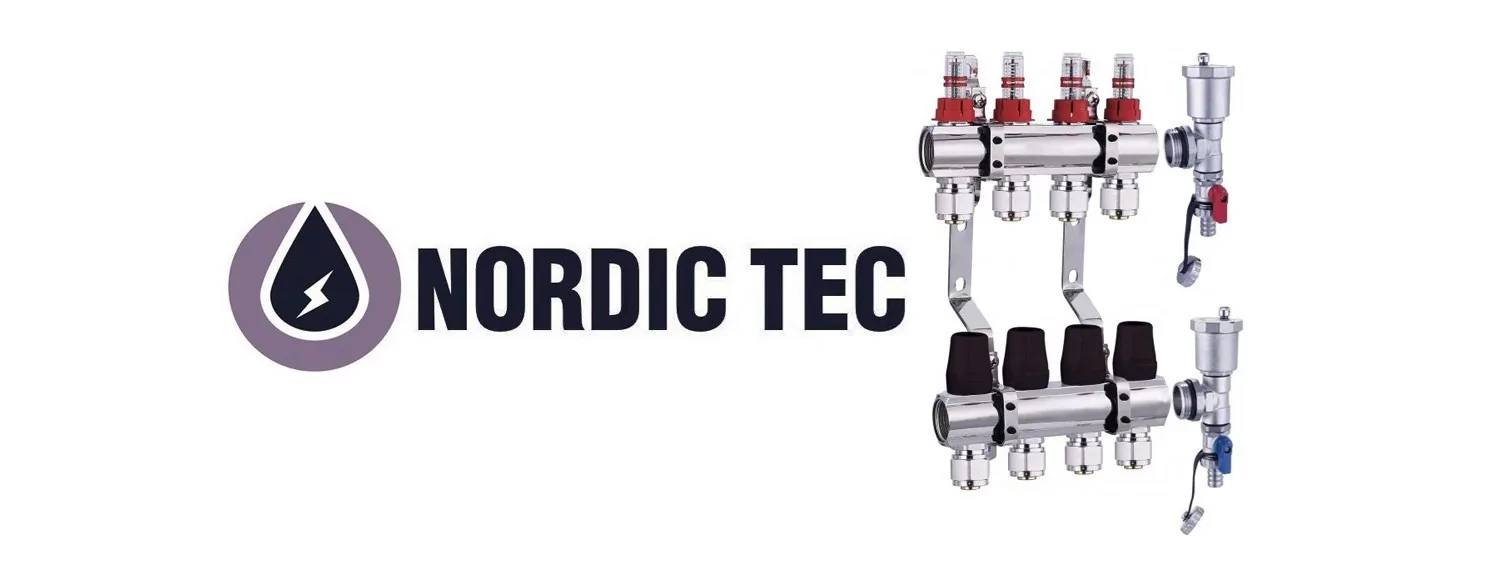

Nous vous invitons à consulter le catalogue complet des répartiteurs NORDIC TEC.
