Raccordement et installation d'un stérilisateur UV pour l'eau. Instructions de montage des filtres UV - Nordic Tec

Dans cet article, nous aborderons la partie pratique de la connexion / installation d'un stérilisateur UV de l'eau à la maison. Il s'agit d'un guide plus détaillé que les instructions de base fournies avec le produit. Si vous devez connecter un filtre UV Nordic Tec - 16W, 25W, 30W ou 55W - avec des ampoules Philips - et avez des questions supplémentaires, il est probable que vous trouverez les réponses dans le guide ci-dessous.

Choix du stérilisateur UV de l'eau potable pour la maison - filtres UV Nordic Tec

Tout d'abord, si vous avez acheté un filtre UV pour filtrer ou stériliser l'eau potable à la maison (au sens de l'ensemble du domicile) - les lampes UV de 25W, 30W ou 55W sont utilisées pour cela. Ces stérilisateurs UV pour l'eau doivent être installés à l'entrée de l'eau dans la maison, aussi près que possible de la prise d'eau, mais déjà dans le bâtiment. Des filtres UV pour eau plus petits, par exemple 16W, 11W, etc., ne seront pas efficaces pour la stérilisation de l'ensemble de l'eau dans un domicile.
Les stérilisateurs UV 25W peuvent être utilisés dans des appartements ou de petites maisons, sous condition - en gardant à l'esprit qu'elles doivent être installées dans des endroits avec de faibles débits d'eau. Il est également important de vérifier les raccords, qui sont de taille 1/2", souvent trop petits pour stériliser l'eau dans une maison où vivent plus de 1-2 personnes.

Filtre UV pour la maison - en pratique 30W 8 GPM ou 55W 12 GPM

✅ En pratique, pour une maison, il s'agit généralement d'un filtre UV de 30W 8 GPM ou 55W 12 GPM. Ce sont des stérilisateurs avec un raccord de 3/4" et une performance adéquate pour purifier l'eau - même dans un domicile avec plusieurs habitants, ou dans des lieux où une contamination biologique de l'eau a été constatée.

Connexion de la lampe UV - stérilisateur UV pour l'eau à la maison

Nous allons examiner cette question point par point, en documentant les moments importants ou nécessitant une attention particulière avec des photos.

Choix de l'emplacement pour l'installation du stérilisateur UV dans la maison

✅ Le stérilisateur UV doit être connectée aussi près que possible de la prise d'eau, mais c'est un produit à utiliser à l'intérieur du bâtiment. Cela peut être dans une chaufferie, le stérilisateur n'a pas d'exigences particulières - bien qu'il soit recommandé que la température soit au-dessus de zéro. En cas d'installation de lampes UV dans des maisons non habitées et non chauffées en hiver - il sera certainement nécessaire de vidanger l'eau du filtre UV, car le gel endommagera la lampe.

Le stérilisateur UV pour l'eau doit être installé aussi près que possible de la prise d'eau, mais déjà dans le bâtiment, mais derrière les filtres préliminaires du bâtiment. Ceux-ci doivent être choisis de manière appropriée pour protéger mécaniquement la lampe UV. À moins que nous parlions d'une lampe stérilisant par exemple un seul robinet - alors il faut évidemment traiter la question de manière plus flexible.

Si vous avez des problèmes avec l'eau dure - il est recommandé d'envisager l'installation d'adoucisseurs d'eau. Les adoucisseurs d'eau à flux (cellules galvaniques) de 3/4" ou 1" peuvent être trouvés dans le catalogue Nordic Tec.

L'emplacement pour l'installation du stérilisateur UV pour l'eau doit également être facilement accessible, car environ une fois par an, il faudra remplacer l'ampoule.

L'emplacement choisi pour le stérilisateur d'eau doit également avoir accès au réseau électrique - le stérilisateur est un produit électrique classique de 230V, donc il nécessite simplement la disponibilité d'une prise électrique.

Vérification du contenu de l'emballage avec la lampe UV

Après avoir ouvert la boîte du stérilisateur pour l'eau - il est nécessaire de vérifier que tous les éléments sont présents dans l'ensemble. Il doit y avoir une tube en acier du stérilisateur, deux tubes de protection en carton épais (dans lesquels doivent se trouver - l'ampoule UV-C et la tube en quartz), un adaptateur avec une prise électrique noire, un câble supplémentaire pour l'ampoule UV (généralement de couleur bleue, parfois d'une autre couleur), des supports muraux, des joints (joints en silicone - minimum 2 pièces).

Contenu du kit de la lampe UV pour l'eau de la marque Nordic Tec

1. Tube en acier - c'est la partie principale du stérilisateur, dans laquelle nous insérerons l'ampoule UV-C Philips, etc. L'eau passera à travers ce tube pour être stérilisée.
2. Tube en quartz (également tubus) - qui protégera l'ampoule UV de l'eau. Faites attention à ne pas casser le tube, avant l'installation, il doit être nettoyé, autant que possible, il ne doit pas y avoir de poussières, de salissures ou d'empreintes digitales. Avant l'installation, assurez-vous que le tube n'est pas fissuré.
3. O-Rings (les joints toriques) - ce sont des joints en silicone qui seront placés sur le tube en quartz de notre lampe UV. Sans eux, une installation correcte n'est pas possible. La plupart des modèles de nos lampes nécessitent 2 joints (à l'exception des plus petits modèles de lampes).
4. Deuxième o-ring placé à l'extrémité opposée du tube en quartz.
5. Extrémité ouverte / écrou - pour le tube en acier du stérilisateur UV. Nous le placerons de ce côté où l'ampoule UV sera connectée à l'adaptateur. C'est pourquoi il a un trou à l'intérieur.
6. Extrémité fermée / écrou pour le tube en acier de notre kit de lampe UV - sera placée à l'autre extrémité. Elle doit être montée de manière étanche - conformément aux règles d'étanchéité des filetages.
7. Ampoule UV, également appelée ampoule UV-C - nous utilisons actuellement des ampoules de la marque Philips, fabriquées en Europe, le plus souvent dans l'usine Philips en Pologne. Les modèles actuels offrent des ampoules ultraviolettes avec 2 broches de chaque côté.
8. Prise pour connecter l'ampoule UV. Dans les modèles actuellement offerts par Nordic Tec de lampes UV pour l'eau - un câble bleu (parfois d'une autre couleur) est également fourni, qui doit être connecté à cette prise (il y a un slot approprié). Le câble connecté à la prise permet de connecter l'autre extrémité de l'ampoule, car il a des broches de connexion à chaque extrémité.
9. Couverture de la prise. Ce n'est pas un joint pour la lampe UV, comme le pensent beaucoup de gens au premier coup d'œil. Le joint est assuré par les o-rings et l'écrou correctement monté selon les règles de raccordement des filetages. La couverture de la prise est conçue pour protéger la connexion de l'ampoule contre la poussière et l'humidité dans l'air.
10. Alimentation de la lampe UV - également appelée Ballast - avec une prise électrique, pour la connexion au réseau - 230V.
    ✅ Rappelons la règle de sécurité de base pour l'utilisation des rayons UV - la lampe UV ne doit être allumée que lorsque l'ampoule est dans le stérilisateur (dans le tube en acier, pour éviter l'exposition des yeux et de la peau aux rayons UV).
11. Supports muraux. Le kit comprend 2 pièces pour suspendre la lampe UV au mur.
    ✅ IMPORTANT - LES SUPPORTS NE SONT QUE D'ASSISTANCE, IL EST RECOMMANDÉ DE MONTER LA LAMPE SUR UN SUPPORT FIXE POUR ASSURER UNE FIXATION SOLIDE ET DURABLE.

Préparation de l'ampoule UV et du tube en quartz - début de l'installation du filtre UV pour l'eau

Il est essentiel de manipuler le tube en quartz et l'ampoule UV avec une extrême précaution. Il est recommandé d'utiliser des gants pour éviter de laisser des empreintes digitales sur le verre. Il convient de nettoyer l'ampoule UV et le tube en verre avec de l'alcool incolore à l'aide d'un chiffon. Les empreintes laissées peuvent réduire l'efficacité des rayons UV - et, dans le cas de l'ampoule, elles peuvent même entraîner une brûlure rapide de celle-ci. (Un phénomène similaire se produit avec les ampoules de voitures).

Une fois l'ampoule de notre filtre UV pour l'eau et le tube en quartz propres, nous procédons à l'installation.

Nous préparons la chambre de réaction - c'est-à-dire le tube en acier du stérilisateur UV

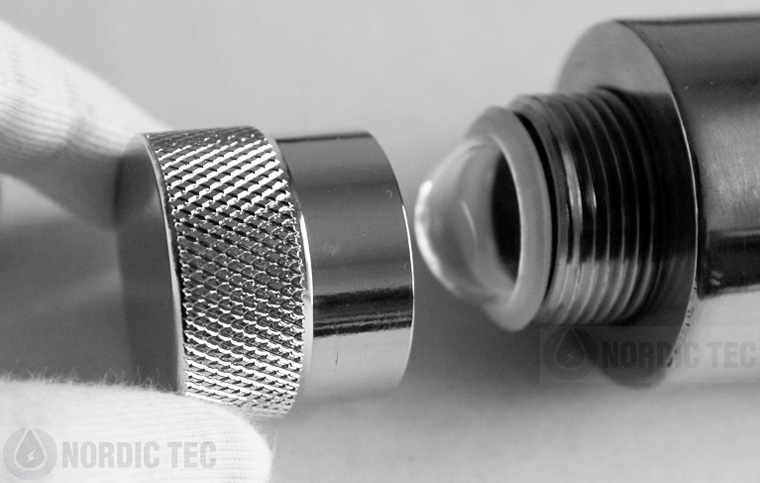

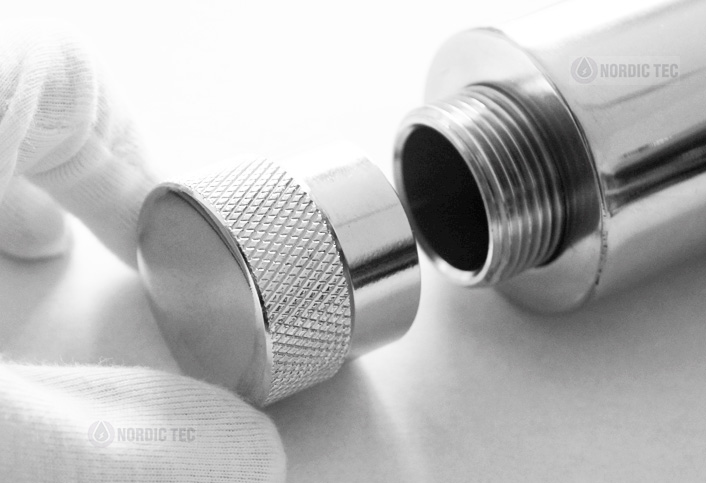

Nous commençons par dévisser les écrous qui sont généralement fournis sur les filetages du stérilisateur UV. Nous dévissons les deux écrous - l'écrou ouvert et l'écrou fermé.

Nous installons les joints toriques (O-rings) sur le tube en quartz de la lampe UV

Ensuite, nous devons placer les joints toriques, c'est-à-dire les joints en silicone, sur le tube en quartz de notre lampe UV. Commencez par installer le joint sur l'extrémité ouverte du tube en verre, à environ 12 mm de son bord, comme le montre l'image ci-dessous.

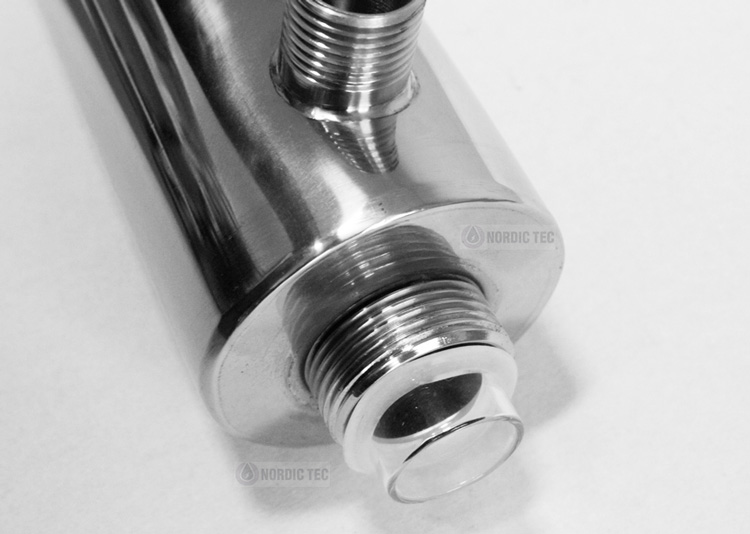

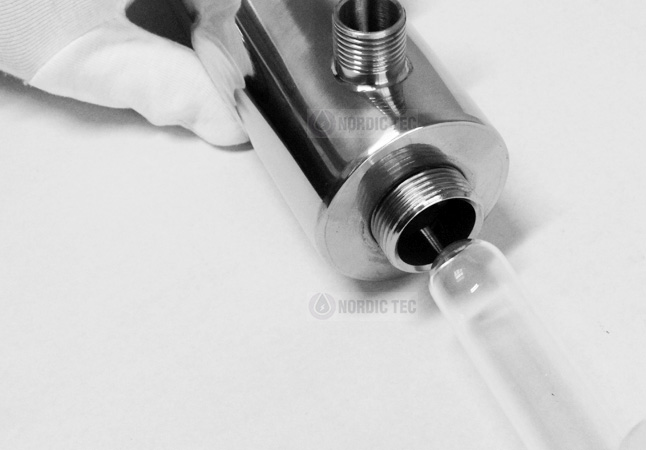

Nous insérons le tube en quartz à l'intérieur du stérilisateur UV, c'est-à-dire dans le tube en acier

Cette opération nécessite une grande prudence ✅, nous devons faire attention à ne pas endommager le tube en quartz. Il doit être inséré de manière à ce que son extrémité apparaisse de l'autre côté du stérilisateur UV. Cela est documenté par les photos ci-dessous.

✅ Cette opération - à savoir le placement du tube en quartz à l'intérieur de la lampe UV - nécessite une grande prudence et concentration.

Une fois que nous avons terminé cette opération et que le tube en quartz est bien installé à l'intérieur de la chambre de réaction, c'est-à-dire notre stérilisateur UV, nous verrons une vue similaire à celle de la photo ci-dessus. Le tube en quartz ne sera pas entièrement dissimulé, mais se posera sur le joint en silicone. Il est très important que ce joint soit placé à la bonne distance du bord du tube en verre. Ainsi, l'étape suivante de l'installation de la lampe UV à domicile se déroulera sans complications.

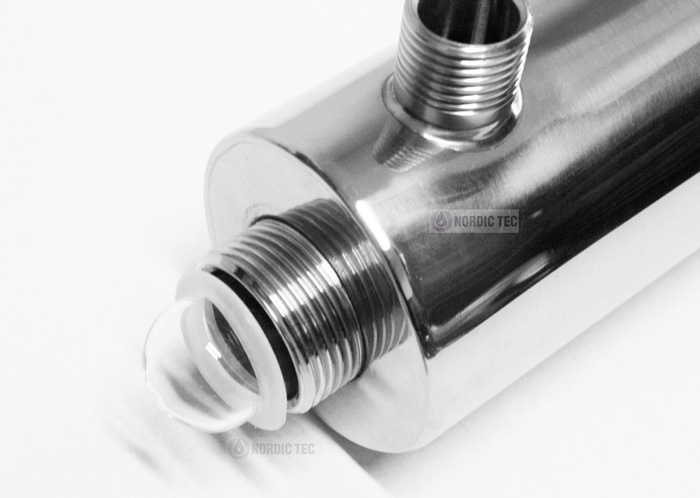

Nous installons le joint en silicone sur l'extrémité fermée du tube en verre, qui dépasse de l'autre côté du filtre UV pour eau

Placez l'o-ring (le joint) sur l'extrémité fermée du tube en verre, qui dépasse de l'autre côté du tube en acier.

Si la partie du tube en verre qui dépasse est trop courte pour y placer le joint, cela signifie que le joint sur l'extrémité ouverte du tube est positionné trop bas (c'est-à-dire trop loin du bord du tube). Dans ce cas, il faudra revenir à l'étape de la mise en place du premier joint. Nous rappelons qu'il doit être situé à environ 1,2 cm du bord du tube (c'est-à-dire de l'ouverture prévue pour l'ampoule UV).

Une fois le joint correctement installé sur l'extrémité fermée du tube en quartz, vous verrez un résultat similaire à celui montré sur la photo ci-dessous.

Nous serrons l'écrou fermé sur le stérilisateur UV

Nous effectuons l'opération montrée ci-dessous sur la photo, c'est-à-dire que nous devons visser l'écrou fermé sur le stérilisateur en acier. L'écrou fermé doit se trouver à l'endroit où se situe l'extrémité fermée du tube en verre. Beaucoup de personnes comptent uniquement sur les joints toriques en silicone comme joints d'étanchéité et ne se préoccupent pas de l'étanchéité des filetages lors du serrage de l'écrou. Cependant, nous recommandons de serrer l'écrou conformément aux pratiques établies en plomberie pour assurer une étanchéité optimale des filetages, en utilisant par exemple de la colle ou du fil d'étanchéité.

✅ Important : serrez l'écrou lentement et avec précaution pour ne pas endommager le tube en verre.

Nous rappelons que le serrage des écrous de la lampe UV doit se faire avec précaution afin de protéger le tube en quartz.

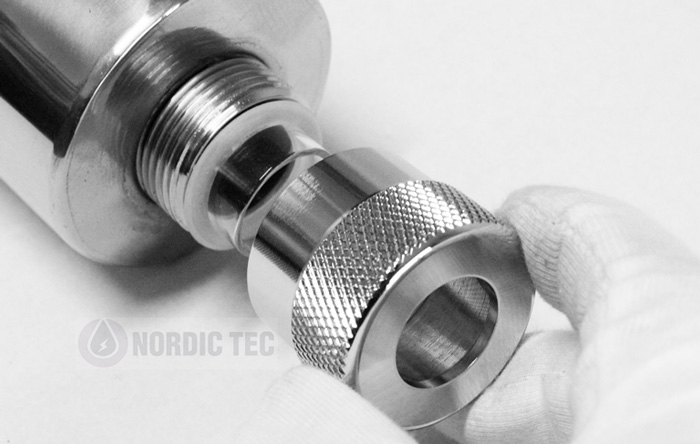

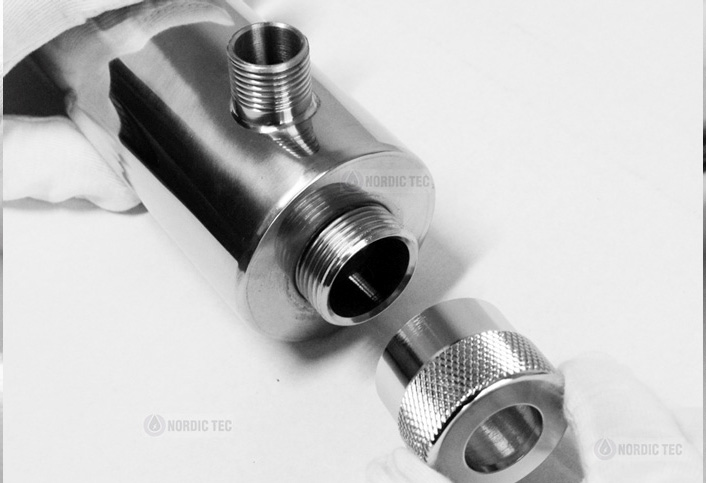

Nous installons l'écrou ouvert de l'autre côté du stérilisateur UV

Nous effectuons la même opération de l'autre côté du stérilisateur. C'est-à-dire que nous vissons l'écrou ouvert du côté où dépasse l'extrémité ouverte du tube en verre, dans lequel nous insérerons ensuite la lampe UV.

Nous rappelons qu'il est important de bien sceller le filetage et de serrer doucement pour ne pas endommager le joint torique ni le tube.

Connexion de la lampe UV pour l'eau | nordictec-shop.fr

✅ Nous rappelons que la lampe UV doit être préalablement nettoyée avec un chiffon et de l'alcool incolore, et qu'elle ne doit pas porter de traces de doigts sur le verre (cela pourrait entraîner un court-circuit rapide de la lampe, même peu de temps après son installation). Il est donc recommandé de porter des gants, comme illustré sur les photos du manuel.

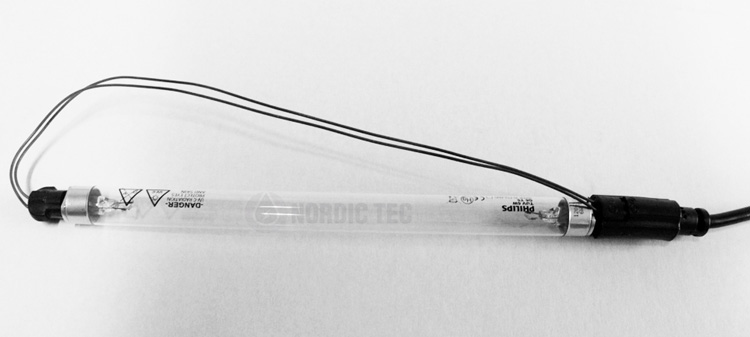

Commencez par connecter le câble bleu à la prise de la lampe (il y a une fiche appropriée à cet endroit). Assurez-vous qu'il est bien connecté pour que le circuit soit fermé. Ensuite, insérez la lampe d'un côté dans la prise. Connectez les deux broches de l'autre côté à l'extrémité restante du câble bleu. Il est possible que dans certains ensembles le câble soit d'une autre couleur que le bleu, mais cela n'a aucune importance technique, le principe de connexion reste le même. La lampe doit être connectée des deux côtés, sinon elle n'émettra pas de rayons UV et ne fonctionnera donc pas.

À ce stade, nous clarifions un doute fréquent : de nombreuses personnes se demandent si le câble bleu peut être si proche de la lampe UV, s'il ne va pas fondre ou être endommagé par la chaleur émise par les rayons UV. Nous vous assurons que cette solution a été éprouvée et utilisée depuis 2012 par notre entreprise. Elle est sûre et ne risque pas d'endommager le câble, qui est résistant à la chaleur.

Après avoir correctement connecté la lampe des deux côtés, elle ressemblera à ce qui est montré sur la photo ci-dessous.

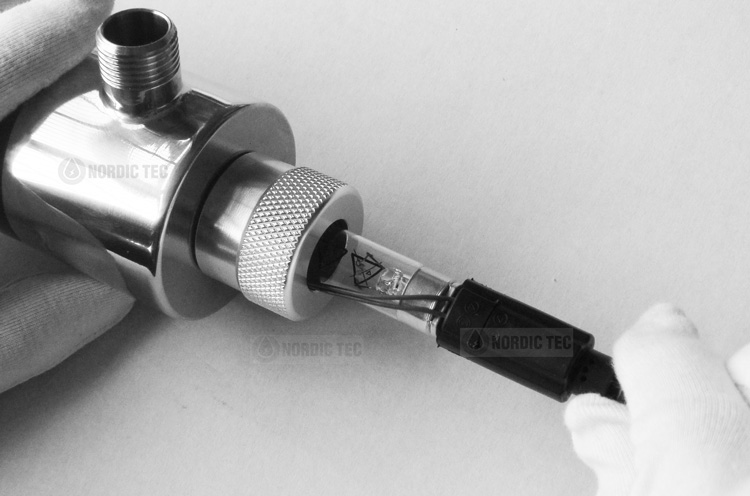

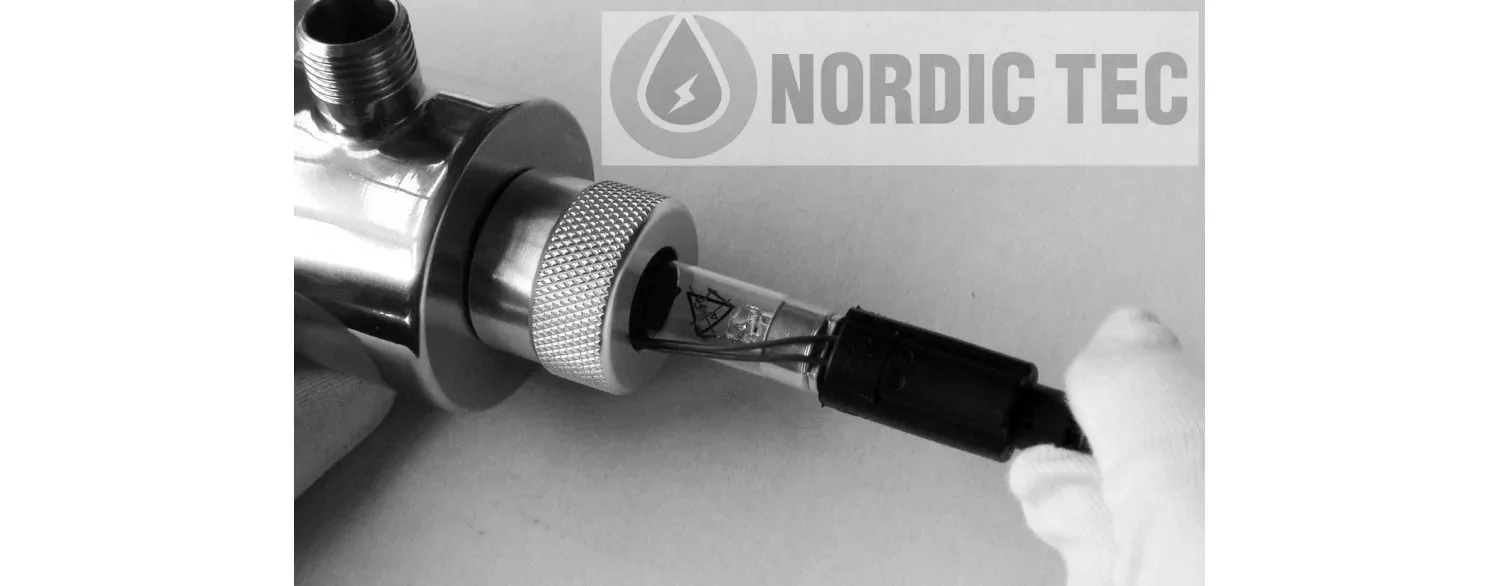

Nous insérons la lampe dans le stérilisateur UV pour l'eau - c'est-à-dire dans le tube ouvert

En prenant le maximum de précautions, nous insérons la lampe connectée dans notre système de stérilisateur UV pour l'eau - du côté du tube en quartz ouvert. Nous insérons la lampe dans le filtre UV en veillant bien sûr à ce que le câble avec l'alimentation reste à l'extérieur.

Nous retirons doucement le capot de la partie électrique de la lampe UV

Enfin, retirez délicatement le capot de la prise de la lampe UV, conçu pour protéger l'alimentation de la lampe contre la poussière et l'humidité sur une longue période. Si les filetages ont été correctement (c'est-à-dire hermétiquement) assemblés, alors le système de la lampe UV est prêt à être connecté au réseau d'eau.

Ci-dessous, nous présentons la lampe UV avec le capot de la partie électrique en place.

Installation du système de lampe UV pour l'eau - connexion au réseau

Nous rappelons que le lieu de montage ou d'installation de la lampe UV pour l'eau doit être accessible également par la suite - c'est-à-dire que nous devons avoir un accès facile et dégagé au cas où il serait nécessaire de remplacer l'ampoule dans notre stérilisateur d'eau.

La lampe UV peut être montée verticalement ou horizontalement.

Nous rappelons que nous devons nous assurer que la lampe est fixée solidement et durablement au mur. Si nous la montons sur des tuyaux flexibles, au lieu de tuyaux rigides solides - nous ne pouvons pas nous fier uniquement aux supports fournis dans le kit - mais devons acheter des colliers supplémentaires dans un magasin de plomberie.

Première mise en marche du stérilisateur UV et ouverture de l'eau

Avant de mettre en marche le système, assurez-vous que toutes les connexions hydrauliques sont correctement connectées. La direction du flux d'eau à travers la lampe UV-C est libre.

Tout d'abord, ouvrez l'eau avec la lampe encore non connectée au réseau et vérifiez l'étanchéité de notre connexion, tant du côté des raccords d'eau que des écrous de notre stérilisateur UV.

Si tout est en ordre - laissez l'eau ouverte encore une minute ou deux - pour permettre à l'eau d'éliminer les éventuels résidus de poussière à l'intérieur de la lampe.

Lorsque vous en êtes sûr - branchez la lampe UV au réseau, c'est-à-dire lancez la stérilisation de l'eau.

Installation d'un by-pass pour la lampe UV pour l'eau - en option

Il est recommandé mais non nécessaire d'installer un by-pass pour ce type d'appareil. Cela permettra d'éventuels entretiens de la lampe UV sans avoir à vider l'eau de tout le système. Tôt ou tard, il sera nécessaire de réaliser des tâches d'entretien telles que le remplacement de l'ampoule ou le nettoyage du tube en verre.

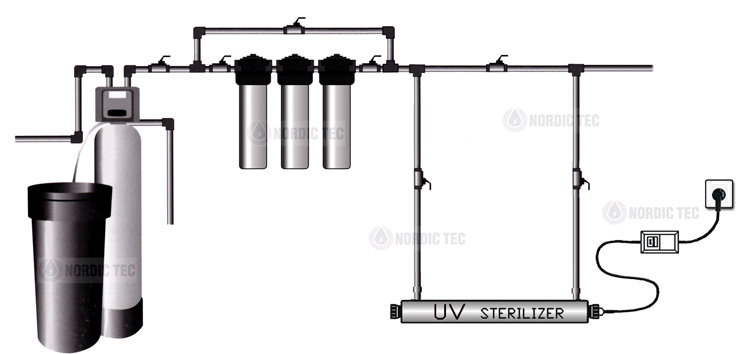

Ci-dessous, le schéma de connexion de la lampe UV pour l'eau - avec le by-pass visible.

Sur le schéma, on voit également les filtres protégeant la lampe. Vous pouvez également ajouter un adoucisseur d'eau galvanique, si vous avez une eau particulièrement dure. Il protégera le tube en acier et préviendra les dépôts de calcaire sur le tube en quartz, ce qui compliquerait la stérilisation de l'eau (qui nécessite de la transparence).
