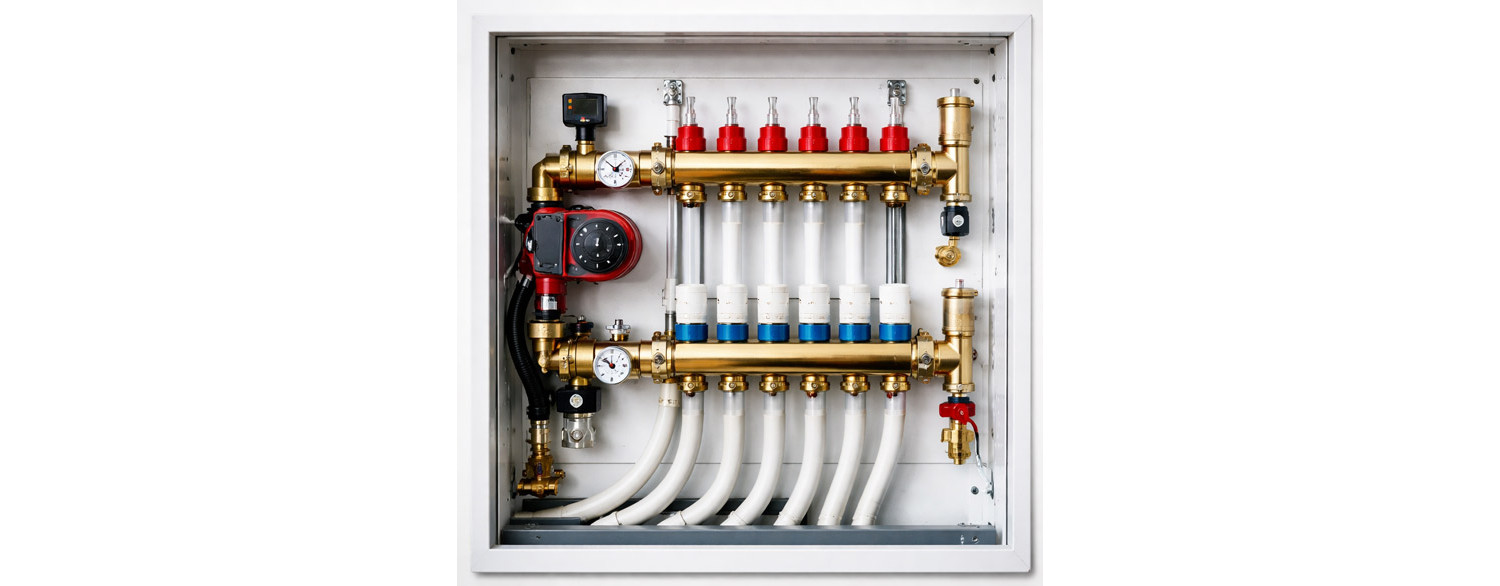

Raccordement du collecteur de chauffage par le sol - quoi et comment étape par étape

577 Vues 0 Appréciée Publié le: 24/03/2026


Le collecteur de chauffage par le sol est un élément clé de l’installation de chauffage par le sol, mais son raccordement correct – comme pour la plupart des équipements en hydraulique – est essentiel. Sa fonction est de distribuer l’eau chaude vers les différentes boucles de chauffage et de réguler le débit. C’est ici que l’on règle les débits, que l’on purge l’installation et que l’on contrôle la température dans les différents circuits. C’est le cœur et le centre de commande de l’installation de chauffage par le sol. Sans un raccordement correct du collecteur, toute l’installation peut fonctionner de manière irrégulière ou inefficace.

La première question est en réalité le choix du collecteur, à savoir s’il s’agit d’un modèle en laiton (plus robuste) ou d’un modèle un peu moins cher collecteur INOX. Le nombre de boucles dépend bien sûr du projet, c’est-à-dire du nombre de zones de chauffage souhaitées. C’est important, tout comme le choix de l’armoire de distribution adaptée en taille, mais nous supposons que cette étape est déjà derrière vous, nous allons donc nous concentrer sur le raccordement du collecteur de chauffage par le sol.

Installation du collecteur de chauffage par le sol – où et comment l’installer

Tout commence bien sûr par le choix de l’emplacement. Si vous n’avez pas de projet ou s’il ne s’agit pas d’une maison neuve où tout a déjà une place définie, l’emplacement du collecteur doit être soigneusement choisi. Il est limité par la fonctionnalité des pièces, mais aussi par la possibilité de raccorder toutes les boucles. Il est également important de garantir un accès libre au collecteur, afin de pouvoir vérifier l’installation ou effectuer, par exemple, la purge.

L’installation du collecteur doit être réalisée :

  • dans un endroit central par rapport aux pièces chauffées
  • dans une armoire encastrée ou apparente (de préférence, elle limite aussi les pertes de chaleur)
  • à une hauteur permettant un accès facile (env. 30–50 cm du sol)

Règles les plus importantes :

  • respecter l’horizontalité (important pour les débitmètres, qui peuvent sinon mal fonctionner)
  • laisser de la place pour le raccordement des tuyaux
  • prévoir un accès pour l’entretien, ne pas installer d’armoire ou d’étagère à cet endroit

Alimentation du collecteur de chauffage par le sol – bases

Point clé : l’alimentation du collecteur doit être correctement planifiée.

L’alimentation consiste à amener le fluide caloporteur (eau ou solution de glycol) depuis la source de chaleur (par ex. pompe à chaleur, chaudière ou échangeur de chaleur utilisant le chauffage urbain, etc.).

Schéma typique de raccordement :

  • l’alimentation (eau chaude) arrive sur la barre avec débitmètres – très important, il est recommandé que la barre avec débitmètres soit la barre d’entrée depuis la source de chaleur.

  • le retour (eau refroidie) retourne à la source de chaleur – la barre de retour est généralement celle sans débitmètres

✅ Important :

  • le sens d’écoulement doit être conforme aux marquages (si le collecteur n’est pas réversible et possède de tels marquages).
    Dans le cas de certains collecteurs, par exemple de la marque Nordic Tec, cela n’a pas d’importance et l’on peut choisir librement le côté d’alimentation,

  • ne pas inverser l’alimentation et le retour

  • les débitmètres doivent être orientés vers le haut pour fonctionner correctement (oui, cela peut sembler évident, mais nous recevons parfois des questions à ce sujet, d’où cette précision).

Erreurs à éviter lors du raccordement de l’alimentation

Erreurs de base à éviter :

  • ✅ les débitmètres doivent être sur la barre d’alimentation, pas sur le retour.
  • l’alimentation ne doit pas être réalisée avec un diamètre de tuyau trop petit ; dans certains petits systèmes, 3/4" peut suffire, mais dans la plupart des cas ce sera insuffisant. Dans une maison individuelle, un diamètre minimum de 1" est généralement recommandé pour éviter des pertes de charge excessives.

Alimentation du collecteur – quel tuyau choisir

✅ Dimension – quel diamètre de tuyau utiliser ?

Le choix dépend de la puissance de l’installation et de la longueur des conduites. On utilise le plus souvent :

  • PEX / PERT / ALUPEX

  • diamètres :

    • 25 mm (petites installations)

    • 26–32 mm (maisons individuelles)

    • plus grands diamètres pour des débits élevés

Règle :

  • plus la puissance et le débit sont élevés → plus le diamètre doit être grand

Un diamètre trop petit entraînera des pertes de pression, une baisse de performance et une usure plus rapide des pompes, voire des pannes à long terme. La norme pour les maisons de 80 à 300 m2 est généralement 1".

Raccordement du collecteur – étape par étape

Une fois le côté d’alimentation déterminé et l’emplacement choisi, on peut passer au raccordement proprement dit.

  • assembler hermétiquement le collecteur s’il comporte des éléments fournis séparément, par ex. vannes avec thermomètres, purgeurs ou vannes coudées, en assurant une bonne étanchéité des filetages
  • installer le collecteur dans l’armoire, solidement fixé au mur (généralement avec des chevilles)
  • raccorder l’alimentation et le retour de l’installation principale, et de l’autre côté installer un purgeur et une vanne de vidange (si fournis séparément)

Raccordement des sections de chauffage par le sol au collecteur

Les sections de chauffage par le sol – c’est-à-dire les tuyaux – se raccordent au collecteur selon une règle évidente : l’alimentation des sections de chauffage à la barre d’alimentation, et le retour à la barre de retour. C’est la base absolue.

Les sorties des barres vers les sections ont en règle générale une dimension de 3/4", soit DN20. Pour cela, nous avons besoin de raccords 3/4" permettant de passer à la bonne dimension de tuyau (il s’agit d’un type d’adaptateur). Il faut les choisir seulement lorsque l’on sait avec quels tuyaux nous allons alimenter le chauffage par le sol.

  • si nous avons des tuyaux de 16 mm – alors nous choisissons un raccord 3/4" x 16 mm
  • si le diamètre des tuyaux est de 17 mm – alors nous avons besoin de raccords 3/4" x 17 mm

Le standard le plus courant dans les maisons individuelles est l’utilisation de tuyaux de 16 mm x 2 mm d’épaisseur, tandis que le 17 mm est utilisé plus rarement – en principe seulement dans les bâtiments plus grands. Bien entendu, il existe aussi d’autres dimensions.

Les raccords – nous le rappelons jusqu’à l’ennui – doivent eux aussi être raccordés correctement en veillant à l’étanchéité.

  • Raccordez les boucles de chauffage par le sol aux sections correspondantes
  • ✅ Le mieux est également de décrire ou de marquer d’une façon ou d’une autre quelles boucles vont vers quelles pièces. Cela aidera en cas d’entretien – cela nous aidera, ou aidera la personne qui effectuera l’entretien après nous.
  • Serrez les raccords et vérifiez l’étanchéité

Opérations finales lors du raccordement du collecteur et vérification du système

Si tout semble raccordé, nous passons alors aux opérations finales et à la mise en service d’essai du système :

  • Remplissez l’installation avec de l’eau, en le faisant lentement, sans pression excessive.
  • Purgez le système à l’aide des purgeurs, y compris ceux montés sur le collecteur ou à proximité de celui-ci.
  • Réglez les débits sur les débitmètres (cela nécessite souvent des clés adaptées pour régler les débitmètres et obtenir le débit souhaité)
  • Chaque boucle doit être marquée (par ex. salon, salle de bain), ce qui facilitera le réglage.
  • Ouvrez lentement toutes les boucles, en les remplissant progressivement d’eau – d’une manière non brusque mais lente. Pendant ce temps, observez le collecteur afin de vérifier s’il n’y a aucune fuite.
  • Il est recommandé de répéter l’opération de vérification d’éventuelles fuites après 24 heures.

Nous soulignons que de nombreux fabricants de collecteurs indiquent que la première mise en service de l’installation doit être effectuée par un professionnel expérimenté.

Erreurs les plus fréquentes lors du raccordement du collecteur

Certaines erreurs sont assez évidentes, mais malgré cela elles se produisent :

  • inversion de l’alimentation et du retour
  • diamètre des tuyaux trop petit
  • absence de purge
  • absence de réglage des débits
  • montage dans un endroit difficile d’accès
  • absence de montage d’une vanne d’arrêt avant le collecteur (très important, car elle permet d’isoler le collecteur du système de chauffage en cas de panne ; ce sont de petits détails, mais il ne faut pas renoncer à ce type de petits accessoires pour chauffage par le sol)

Ces erreurs peuvent réduire considérablement l’efficacité du système.

Un groupe de mélange est-il nécessaire pour le chauffage par le sol

Dans de nombreuses installations de chauffage par le sol, on utilise un groupe de mélange qui :

  • abaisse la température d’alimentation (par ex. de 60°C à 30–40°C)
  • stabilise le fonctionnement du système

Il est particulièrement important avec :

  • les chaudières à combustible solide
  • les sources de chaleur à haute température

Dans de nombreux cas, une simple vanne mélangeuse suffit cependant, et dans certains systèmes elle n’est même pas particulièrement nécessaire – par ex. lorsque l’alimentation vient directement d’une chaudière à gaz ou d’une pompe à chaleur, sur laquelle nous réglerons immédiatement une température adaptée au chauffage par le sol.

Résumé – comment bien le faire

Le raccordement correct du collecteur de chauffage par le sol exige :

  • un choix approprié des tuyaux et des diamètres
  • un raccordement correct de l’alimentation et du retour
  • un montage soigné
  • un réglage des débits

Si tous ces éléments sont réalisés correctement, l’installation fonctionnera de manière efficace, homogène et sans problème pendant de nombreuses années.
