Échangeur de chaleur plaques – principe de fonctionnement et application dans les systèmes de chauffage

601 Vues 0 Appréciée Publié le: 27/06/2025


Un échangeur de chaleur à plaques transfère la chaleur entre deux fluides sans qu'ils ne se mélangent. Grâce à sa conception compacte et à son efficacité, il est utilisé dans de nombreux secteurs comme la climatisation, l'agroalimentaire et l'industrie chimique. Sa structure modulaire optimise les échanges thermiques tout en réduisant la consommation d'énergie, un atout pour les entreprises soucieuses de performance et de durabilité. Dans les systèmes de climatisation, ces échangeurs facilitent le transfert thermique entre l'air intérieur et extérieur. Ils contribuent ainsi à une régulation efficace de la température tout en limitant la consommation énergétique. Par exemple, dans les installations de ventilation des bâtiments, ils récupèrent la chaleur de l'air extrait pour préchauffer l'air entrant, réduisant ainsi les besoins en chauffage. En agroalimentaire, ils sont indispensables pour des procédés comme la pasteurisation, où un contrôle précis de la température garantit la qualité et la sécurité des produits. Dans la production laitière, par exemple, ces échangeurs assurent un chauffage rapide du lait avant son refroidissement, préservant ainsi ses propriétés nutritionnelles. Dans l'industrie chimique, ils maintiennent des conditions thermiques optimales pour les réactions chimiques. Une température bien maîtrisée améliore la sécurité des procédés et optimise le rendement des réactions, un facteur clé dans la fabrication de produits sensibles comme les solvants ou les polymères. Leur conception repose sur un empilement de plaques métalliques qui maximise la surface d'échange thermique. Cette configuration modulaire permet d'adapter précisément l'équipement aux besoins spécifiques de chaque application, offrant ainsi une grande flexibilité. De plus, leur entretien est simplifié grâce à la possibilité de démonter les plaques pour un nettoyage efficace, un avantage majeur dans les environnements industriels exigeants. Les échangeurs de chaleur à plaques jouent un rôle essentiel dans l'amélioration de l'efficacité énergétique et la réduction des coûts opérationnels. Avec les avancées technologiques, ces dispositifs continueront d'évoluer pour relever les défis énergétiques et environnementaux des industries modernes, en intégrant des matériaux plus performants et des conceptions encore plus optimisées.

Comment fonctionne un échangeur de chaleur à plaques ?

Un échangeur de chaleur à plaques régule la température en facilitant le transfert thermique entre deux fluides. Il repose sur une série de plaques métalliques très fines qui forment des canaux où les fluides circulent en sens opposé. Cette disposition optimise l’échange de chaleur. Chaque plaque présente des motifs ondulés qui ne servent pas uniquement à la structure. Ils augmentent la surface de contact et créent une légère turbulence, ce qui améliore encore l’efficacité thermique. Les plaques métalliques jouent un double rôle : elles conduisent la chaleur tout en empêchant le mélange des fluides. Grâce à cette conception ingénieuse, ces échangeurs supportent d’importants écarts de température, ce qui les rend parfaits pour des secteurs exigeants comme l’agroalimentaire ou la production d’énergie.

Les principaux types d’échangeurs à plaques

Essentiels dans de nombreux secteurs industriels, les échangeurs à plaques permettent un transfert thermique efficace tout en optimisant l’espace et la consommation énergétique. Selon les besoins spécifiques, on distingue trois grandes catégories : les échangeurs démontables, les échangeurs brasés et les échangeurs soudés. Chacun présente des atouts en matière de maintenance, de performance et d’adaptabilité aux conditions d’utilisation.

Échangeur à plaques démontable

Très répandus dans les industries alimentaire et chimique, où l’hygiène et l’entretien sont primordiaux, les échangeurs à plaques démontables offrent une grande flexibilité. Leur conception modulaire permet un démontage rapide, facilitant ainsi le nettoyage et l’inspection des plaques. Ce type d’équipement est particulièrement adapté aux applications nécessitant un entretien fréquent pour maintenir une efficacité thermique optimale.

Échangeur à plaques brasé

Compacts et robustes, les échangeurs à plaques brasés conviennent parfaitement aux systèmes de chauffage, de climatisation et de réfrigération où l’espace est restreint. Leur structure hermétiquement scellée élimine le besoin d’entretien tout en garantissant une excellente résistance aux variations de pression et de température. Bien qu’ils ne puissent pas être démontés, leur conception assure une performance stable et durable, même dans des conditions exigeantes.

Échangeur à plaques soudé

Conçus pour fonctionner dans des environnements extrêmes, les échangeurs à plaques soudés sont privilégiés dans les secteurs pétrochimiques et les applications à haute pression ou haute température. Leur structure entièrement soudée garantit une étanchéité parfaite, réduisant ainsi les risques de fuites et renforçant la sécurité des installations. Grâce à leur résistance accrue aux contraintes thermiques et mécaniques, ces échangeurs constituent une solution fiable pour les industries exigeant des performances élevées et une durabilité maximale.

Échangeurs à plaques soudés Nordic Tec

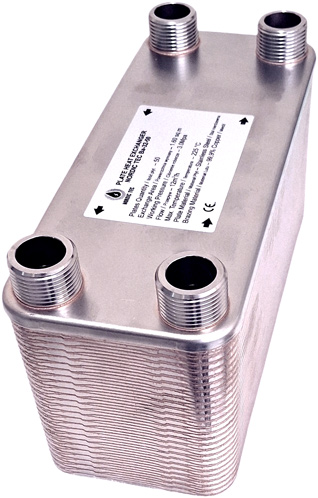

Sur la photo, un échangeur de chaleur à plaques brasées de la marque Nordic Tec, modèle Ba-32-50.

Les types de transfert thermique dans un échangeur à plaques

Les échangeurs de chaleur à plaques sont indispensables dans de nombreux secteurs industriels. Ils permettent un transfert de chaleur efficace entre deux fluides. Ce transfert peut être monophasique, lorsque les fluides conservent leur état initial, ou diphasique, lorsqu'un changement de phase intervient. Chaque méthode répond à des exigences spécifiques en matière de performance énergétique et d'optimisation thermique.

Le transfert thermique monophasique

Dans un échange thermique monophasique, les fluides restent sous la même forme, liquide ou gazeuse, tout au long du processus. Ce mode de transfert est couramment utilisé dans les circuits de chauffage, de refroidissement et les systèmes hydrauliques. Grâce à leur conception optimisée, les échangeurs de chaleur à plaques offrent une large surface d'échange, garantissant une dissipation thermique rapide et homogène. Un exemple concret ? Dans un système de chauffage central, un échangeur à plaques transfère efficacement la chaleur entre l'eau chaude et celle circulant dans les radiateurs. Cela permet de limiter la consommation énergétique tout en améliorant le confort thermique.

Le transfert thermique diphasique

À l'inverse, l'échange thermique diphasique implique un changement d'état du fluide, comme l'évaporation ou la condensation. Ce phénomène est essentiel dans des applications telles que les systèmes de réfrigération, les chaudières et les pompes à chaleur. Les échangeurs de chaleur à plaques sont particulièrement adaptés à ces situations, car leur structure facilite la gestion des transitions de phase. Un exemple ? Dans une pompe à chaleur, l'échangeur joue un rôle clé en permettant la condensation du fluide frigorigène. Cela garantit un rendement thermique optimal, même sous des contraintes élevées de pression et de température.

Facteurs influençant l’efficacité thermique

L’efficacité thermique d’un échangeur de chaleur à plaques dépend de plusieurs paramètres clés. Parmi eux, le coefficient global de transfert thermique et la différence de température moyenne logarithmique (LMTD) jouent un rôle central. Le coefficient global de transfert thermique mesure la capacité de l’échangeur à transmettre la chaleur entre les fluides. Il est influencé par divers éléments, tels que l’encrassement, la nature des fluides et l’état des surfaces d’échange. Une faible résistance thermique améliore la performance du système et optimise son rendement. Quant à la différence de température moyenne logarithmique (LMTD), elle permet d’évaluer l’efficacité du transfert thermique. Un ajustement précis de cette valeur améliore les conditions de fonctionnement et maximise l’efficacité énergétique. En maîtrisant ces paramètres, il devient possible d’optimiser les performances des échangeurs de chaleur et de les adapter aux exigences spécifiques des installations industrielles. En combinant une gestion rigoureuse du coefficient global de transfert thermique et une optimisation de la LMTD, les ingénieurs peuvent concevoir des systèmes plus performants et économes en énergie. Cette approche est essentielle pour garantir la fiabilité des équipements et maîtriser la consommation énergétique dans les environnements industriels.

Impact de la turbulence sur le transfert thermique

La turbulence joue un rôle clé dans l’amélioration du transfert thermique des échangeurs de chaleur à plaques. Les motifs ondulés des plaques sont spécialement conçus pour générer cette turbulence, favorisant un mélange homogène des fluides et accélérant l’échange thermique. Cela se traduit par une meilleure efficacité énergétique et une réduction des dépôts, un facteur essentiel pour la durabilité des équipements. En limitant l’encrassement, la turbulence permet de maintenir un rendement thermique stable sur le long terme. Moins de dépôts signifient moins d’interventions de maintenance et une durée de vie prolongée des installations, un avantage majeur pour les industries où la continuité de fonctionnement est primordiale. Grâce aux avancées technologiques, la conception des plaques évolue pour renforcer encore davantage la turbulence et améliorer l’efficacité thermique. L’objectif est d’explorer de nouvelles configurations et matériaux afin de répondre aux exigences croissantes en matière d’optimisation énergétique et de durabilité.

Applications des échangeurs de chaleur à plaques

Les échangeurs de chaleur à plaques jouent un rôle clé dans de nombreux secteurs industriels. Leur efficacité thermique et leur format compact en font des équipements privilégiés. Grâce à leur capacité à assurer un transfert de chaleur précis, ils sont particulièrement adaptés aux systèmes nécessitant un contrôle strict des températures. Dans l'industrie alimentaire, ces dispositifs sont essentiels pour des procédés comme la pasteurisation et le refroidissement rapide. Ils préservent ainsi la qualité et la sécurité des produits. Par exemple, dans la production laitière, le lait doit être refroidi immédiatement après la pasteurisation pour conserver ses propriétés nutritionnelles. C’est précisément la mission de ces échangeurs. En industrie chimique, ils sont tout aussi indispensables, maintenant les températures requises pour des réactions sensibles et garantissant ainsi la sécurité et l’efficacité des procédés. Pour découvrir les modèles adaptés à ces applications, consultez notre catégorie dédiée : échangeurs de chaleur à plaques.

Les systèmes de climatisation et de chauffage urbain tirent également parti de ces équipements. En climatisation, ils facilitent l’échange thermique entre l’air intérieur et extérieur, réduisant ainsi la consommation énergétique tout en améliorant le confort thermique. Pour le chauffage urbain, ils assurent une distribution homogène de la chaleur, limitant les pertes énergétiques et optimisant le rendement du réseau, un atout majeur pour les grandes agglomérations. Dans le refroidissement industriel, leur rôle est tout aussi crucial. Ils maintiennent des températures stables, évitent la surchauffe des équipements et garantissent un fonctionnement optimal des installations. Leur capacité à gérer d’importants écarts thermiques en fait une solution idéale pour des environnements exigeants, comme les centres de données ou les industries métallurgiques. Avec l’essor des technologies durables, les échangeurs de chaleur à plaques contribuent à améliorer l’efficacité énergétique et à réduire l’empreinte carbone des industries. Et leur évolution ne s’arrête pas là : de nouvelles avancées promettent des solutions encore plus performantes pour relever les défis énergétiques de demain.

Comment assurer l’entretien et le nettoyage d’un échangeur à plaques ?

Un entretien soigné de votre échangeur à plaques garantit son efficacité et prolonge sa durée de vie. Deux méthodes principales existent : le nettoyage chimique, rapide et sans démontage, et le nettoyage mécanique, plus approfondi mais plus exigeant. Le choix dépend de l’état de l’équipement et des contraintes d’exploitation. Un entretien régulier prévient l’accumulation de dépôts, qui peut réduire l’efficacité thermique et augmenter la consommation d’énergie. Un échangeur encrassé entraîne non seulement une baisse de performance, mais aussi des coûts supplémentaires et des arrêts imprévus. Une maintenance préventive permet d’éviter ces désagréments et d’assurer un fonctionnement optimal. Le nettoyage chimique est souvent privilégié pour sa rapidité et son efficacité. Il consiste à faire circuler des solutions spécifiques à travers l’échangeur afin de dissoudre les dépôts, sans nécessiter de démontage. Cette méthode est particulièrement adaptée aux environnements industriels où chaque minute d’arrêt compte. Le nettoyage mécanique, en revanche, demande plus de temps et d’efforts puisqu’il implique le démontage des plaques pour un nettoyage en profondeur. Il est recommandé lorsque les dépôts sont trop incrustés pour être éliminés chimiquement. Bien que plus long et manuel, il assure une remise en état complète. En combinant ces deux approches, on optimise la maintenance des échangeurs à plaques et on préserve leur performance sur le long terme. Une stratégie d’entretien bien pensée améliore non seulement l’efficacité énergétique, mais prolonge aussi la durée de vie de l’équipement tout en réduisant les risques de panne.
