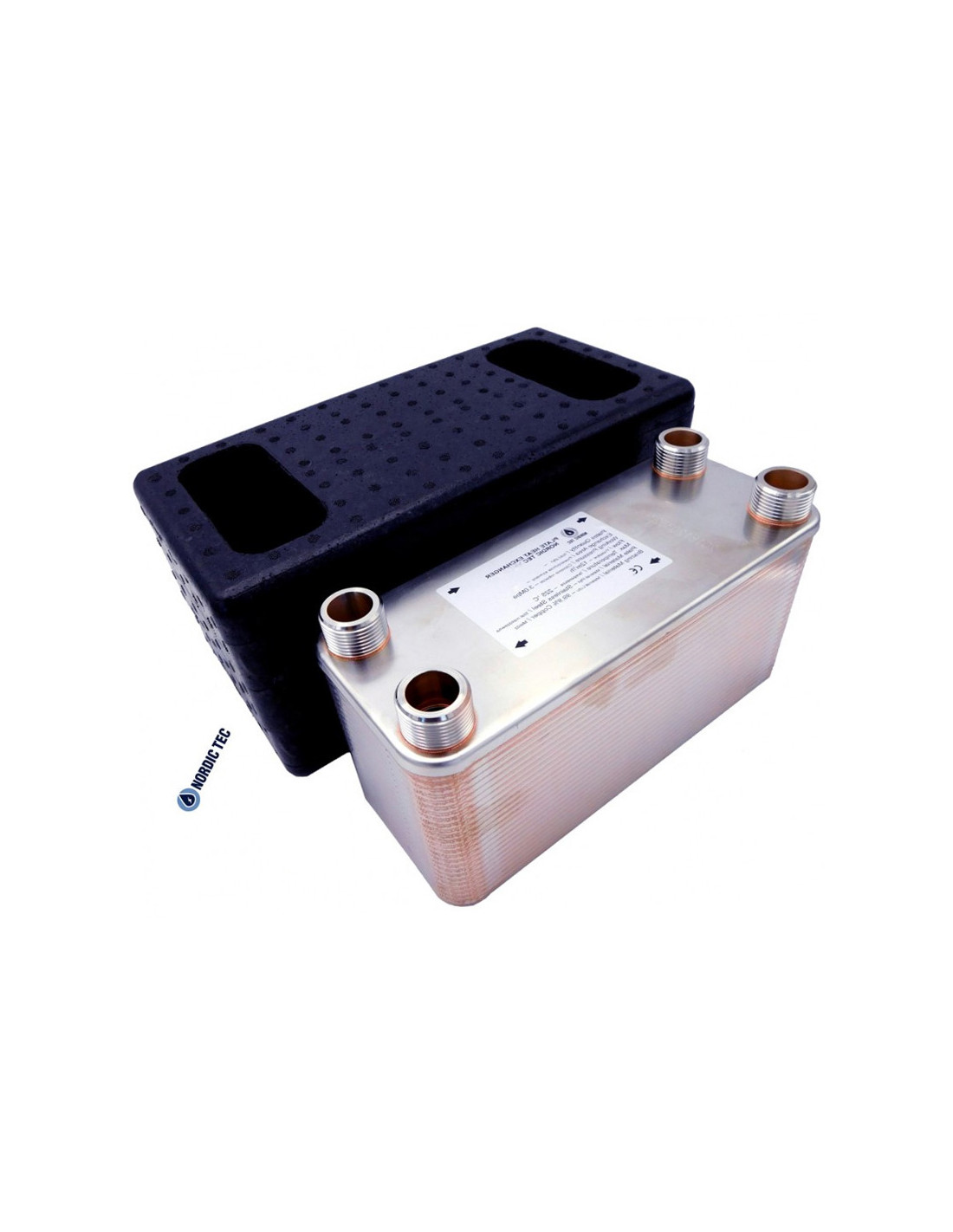

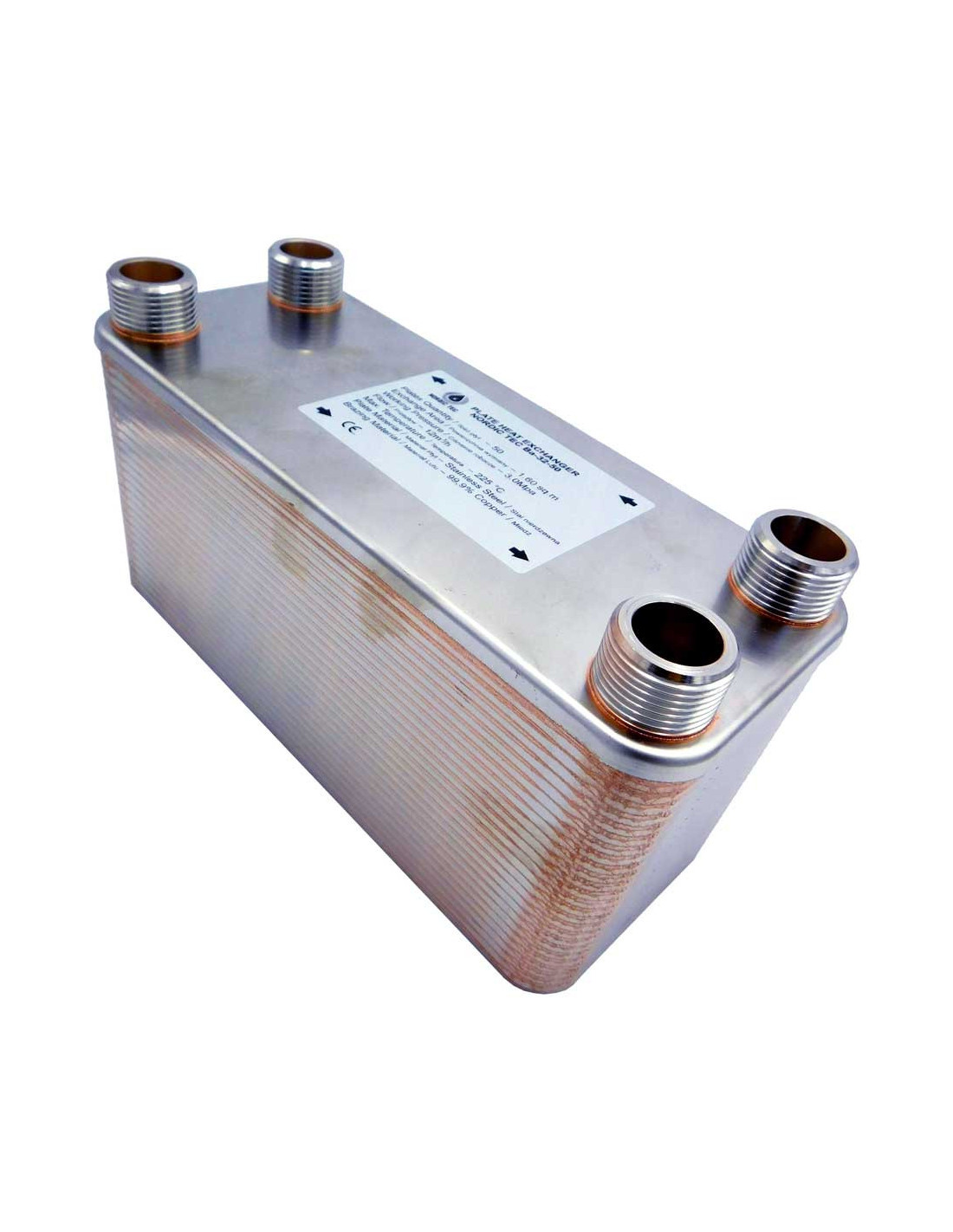

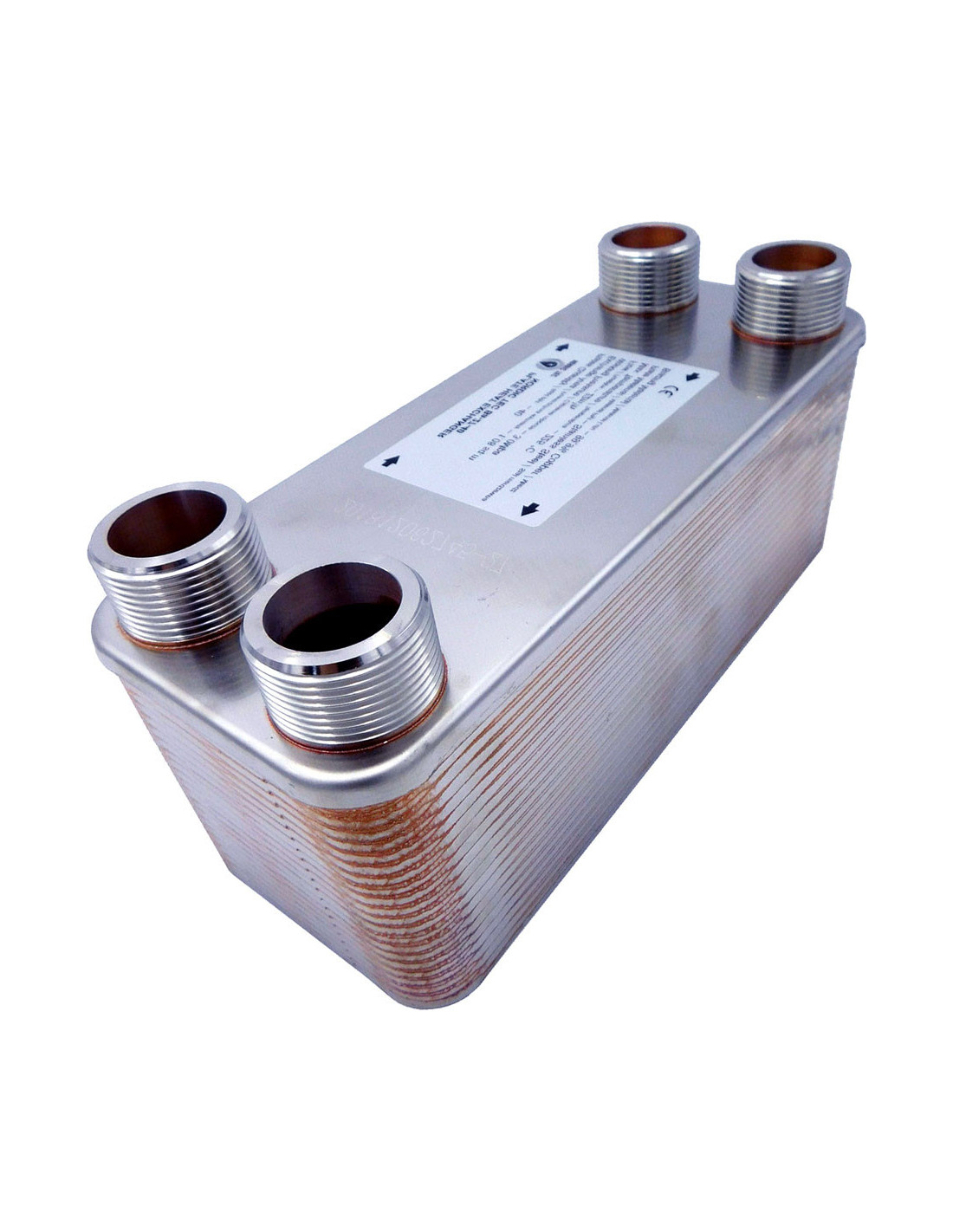

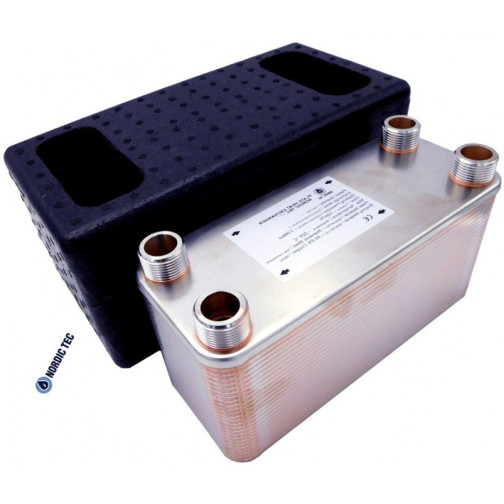

Grand échangeur de chaleur à plaques industriel, brasé sous vide – avec 180 plaques et une très grande surface active de près de 21 m².

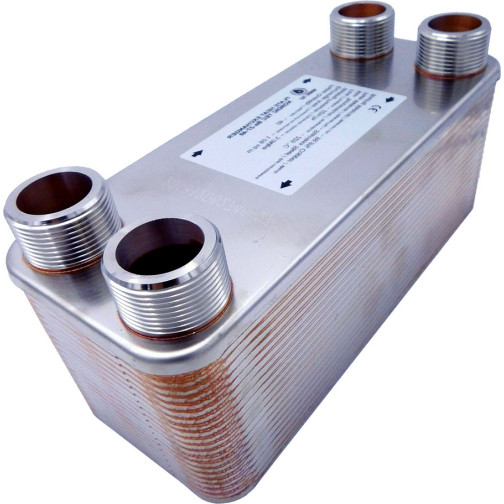

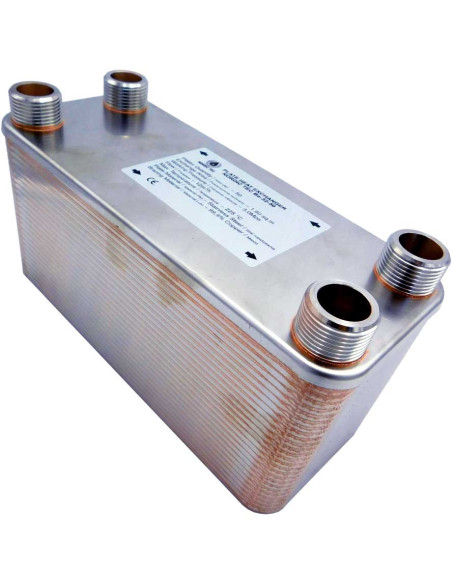

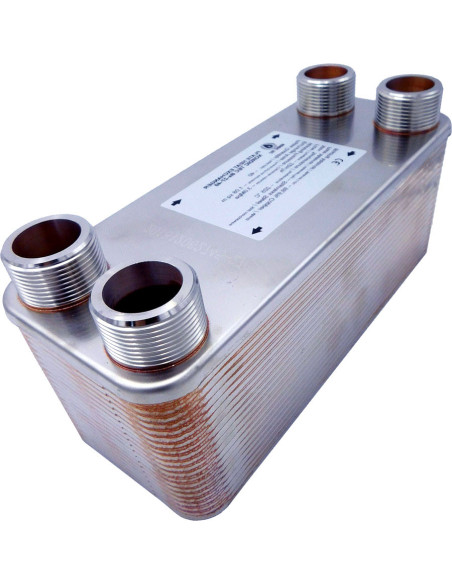

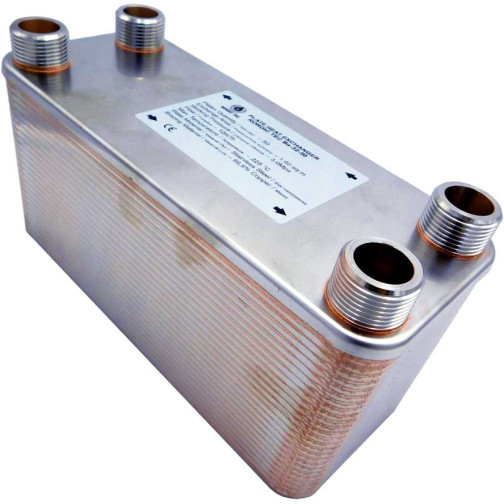

L'échangeur de chaleur Ba-115-180 est doté de raccords filetés externes traditionnels de taille 2,5 pouces, soit DN65, selon le standard BSP courant.
☑️✅ Le produit peut être acheté directement auprès du vendeur. Contactez-nous en indiquant votre code postal pour obtenir un devis pour les frais de livraison ainsi qu'une facture proforma. Le traitement de la commande est assez rapide, il prend généralement jusqu'à 1 jour ouvrable.
Grand échangeur de chaleur industriel à 180 plaques avec une surface de 20,7 m²
Très grand échangeur de chaleur industriel à 180 plaques – le modèle Nordic Tec Ba-115-180 n'est pas utilisé dans les petites maisons unifamiliales classiques, c'est un appareil destiné aux systèmes de chauffage/refroidissement industriels, y compris pour les applications basse température comme les grandes pompes à chaleur industrielles ou les chaudières à gaz en cascade.
L'échangeur de chaleur Nordic Tec Ba-115-180 est une solution extrêmement robuste pour une utilisation dans les bâtiments industriels et commerciaux. Avec 180 plaques d'acier ondulées, un écoulement turbulent garanti et un nombre de Reynolds élevé, il assure un transfert de chaleur efficace même à des débits élevés et sous de fortes charges du système.

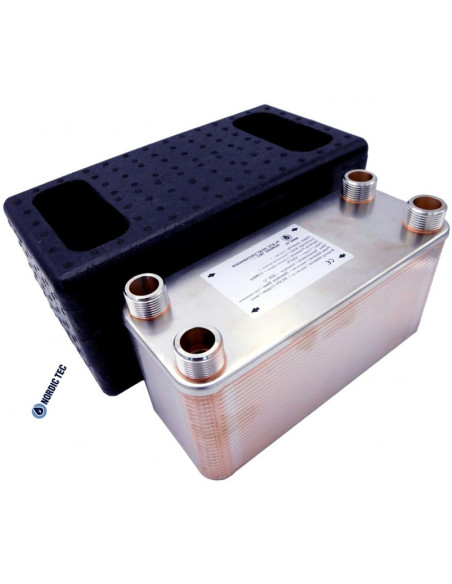

Les diamètres de raccordement de 2 1/2 pouces assurent un débit liquide élevé sans causer de pertes de charge excessives. Pour des raisons de sécurité logistique, l'échangeur de chaleur est livré dans une caisse sur une palette (poids supérieur à 100 kg).
Informations techniques de base sur l'échangeur de chaleur à 180 plaques
|
Matériau principal, type d'acier Taille de raccordement Pression de service admissible Testé dans les systèmes sous pression : Température maximale de service de l'échangeur : Débit nominal par canal pour la conception : Puissance nominale : Nombre de plaques : |
Acier inoxydable S316, brasé avec alliage de cuivre 2 1/2" / BSP DN65 RG (Raccord fileté extérieur) < 30,0 bar (échangeur pour fluides liquides) 45,0 - 60,0 bar + 230,0 °C max. 45 m³/h | 45 000 l/h 6700 kW 180 pièces |
La surface active est, en d'autres termes, la surface des plaques de l'échangeur de chaleur, elle est aussi souvent appelée surface de transfert thermique. Pour le modèle Ba-115-180, cette valeur est de près de 21 mètres carrés, ce qui est une valeur très importante et qui stimule l'imagination lorsqu'on la compare aux dimensions de l'appareil.
En pratique, une si grande surface active permet un transfert de chaleur extrêmement efficace, ce que les non-initiés perçoivent simplement comme une haute efficacité. La surface active totale est généralement le seul indicateur objectif qui détermine les capacités de transfert d'énergie thermique – car cet indicateur reste inchangé, quelles que soient les paramètres avec lesquels il doit fonctionner (c'est-à-dire : indépendamment de la température et des débits massifs fournis à l'échangeur). D'autres paramètres comme la puissance exprimée en kW sont finalement variables, car ils dépendent en pratique de ces paramètres. Les véritables capacités d'un échangeur de chaleur ne se déterminent qu'en comparant les surfaces actives.
Un système bien conçu de 180 plaques ondulées garantit une turbulence dans l'écoulement (ce qui rend l'échange thermique plus efficace), avec des pertes de charge encore relativement faibles. Cela fait du modèle Ba-115-180 le choix parfait pour les applications industrielles.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 450 mm
L'échangeur de chaleur Nordic Tec Ba-115-180 est actuellement le plus grand modèle de tout le catalogue de l'entreprise. Cet appareil est basé sur la plaque Ba-115,
ce qui signifie que les dimensions de base comme la longueur et la largeur sont de 535 x 253 mm.
La profondeur de l'appareil, c'est-à-dire 450 mm, résulte du nombre de plaques, qui est de 180 unités.
