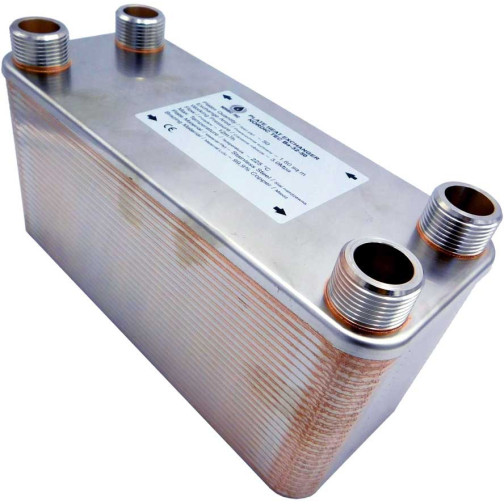

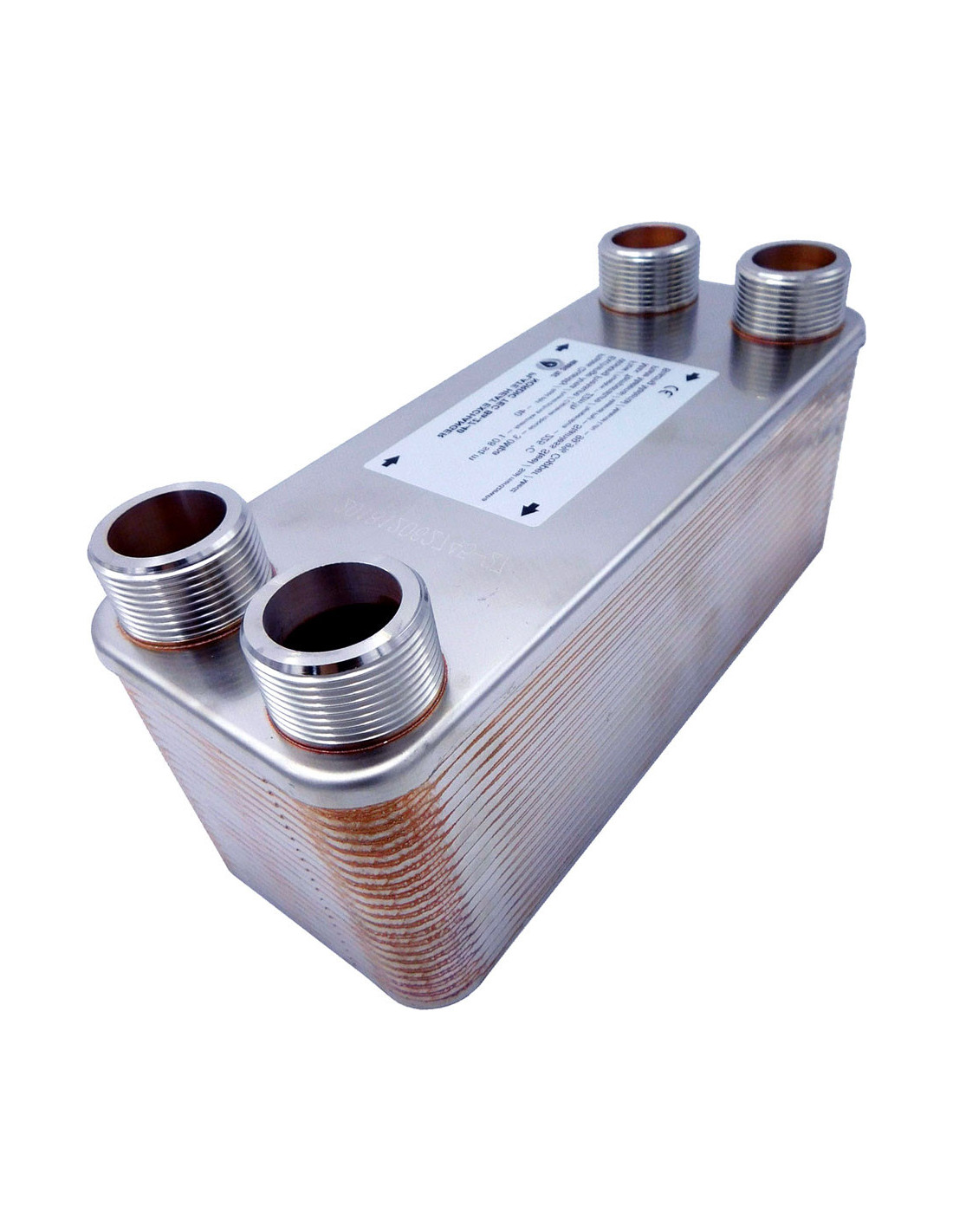

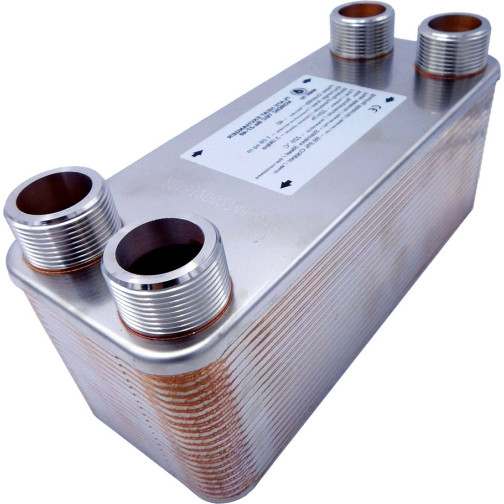

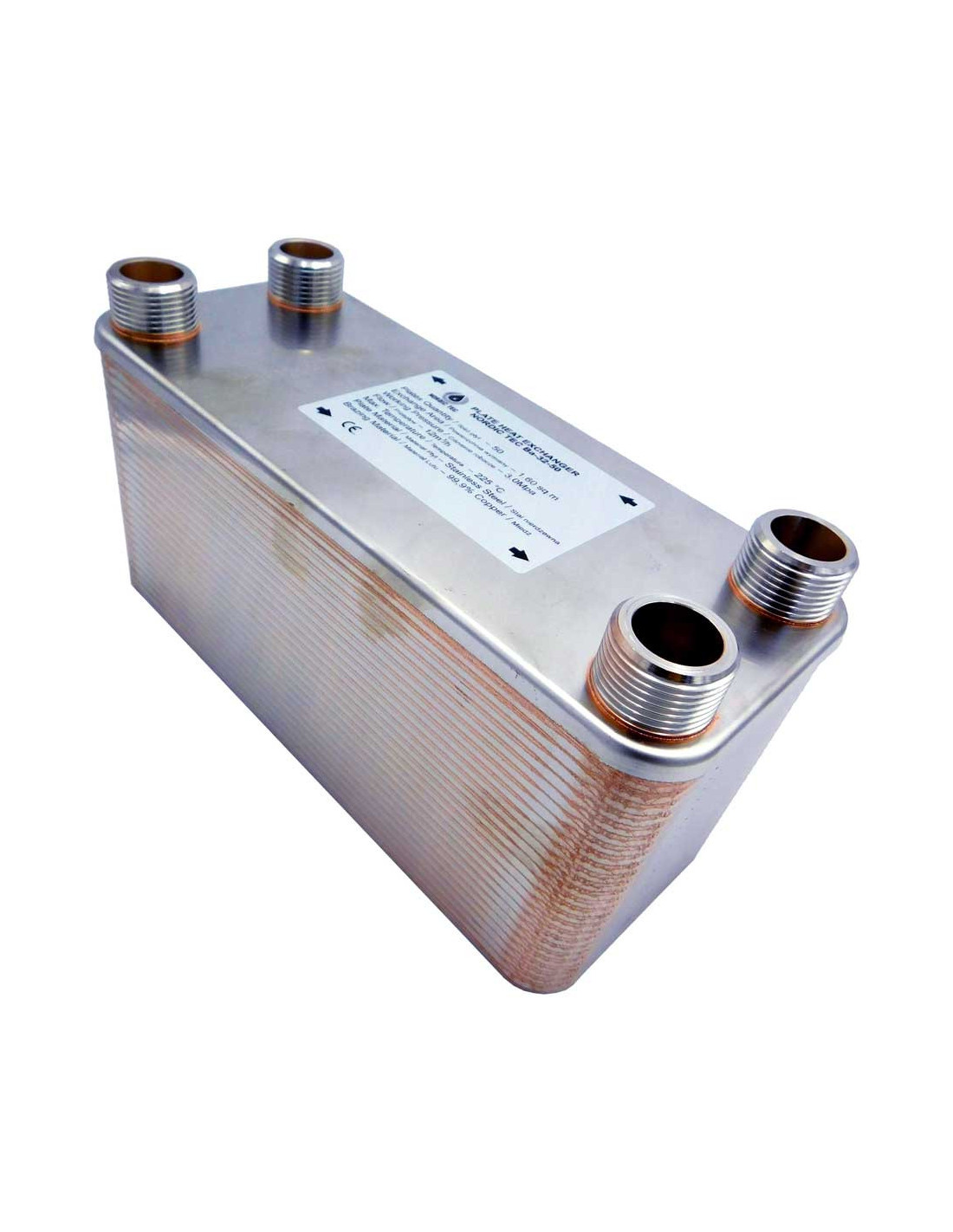

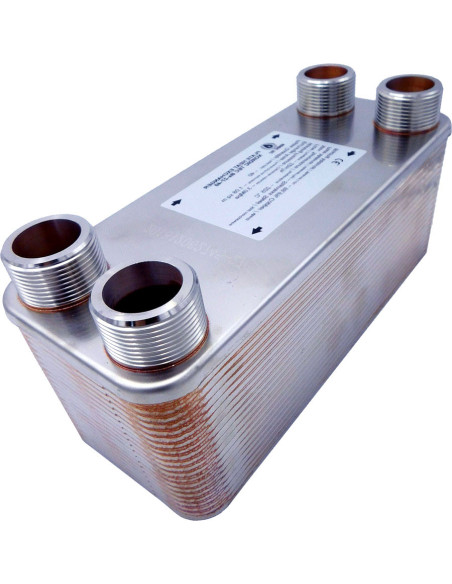

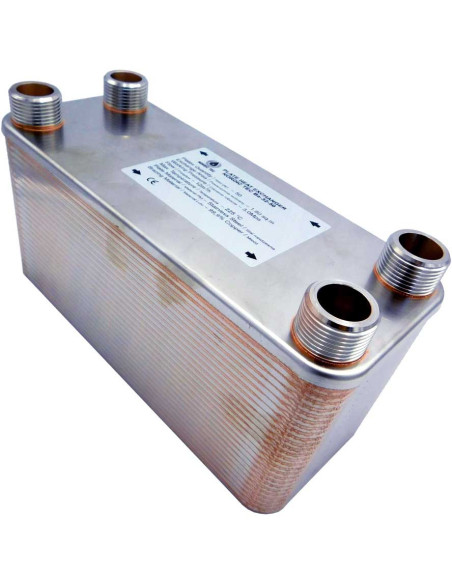

Grand échangeur thermique à plaques industriel, brasé sous vide - avec un nombre élevé de plaques (170) et une grande surface d'échange de près de 20 m².
Ce modèle dispose de raccords filetés classiques de 2 1/2 pouces (DN65).
Cet échangeur thermique est un modèle industriel lourd - en raison de son poids, il est livré sur palette. Demandez au vendeur les frais de livraison et, si vous êtes intéressé par l'achat, demandez une facture proforma.

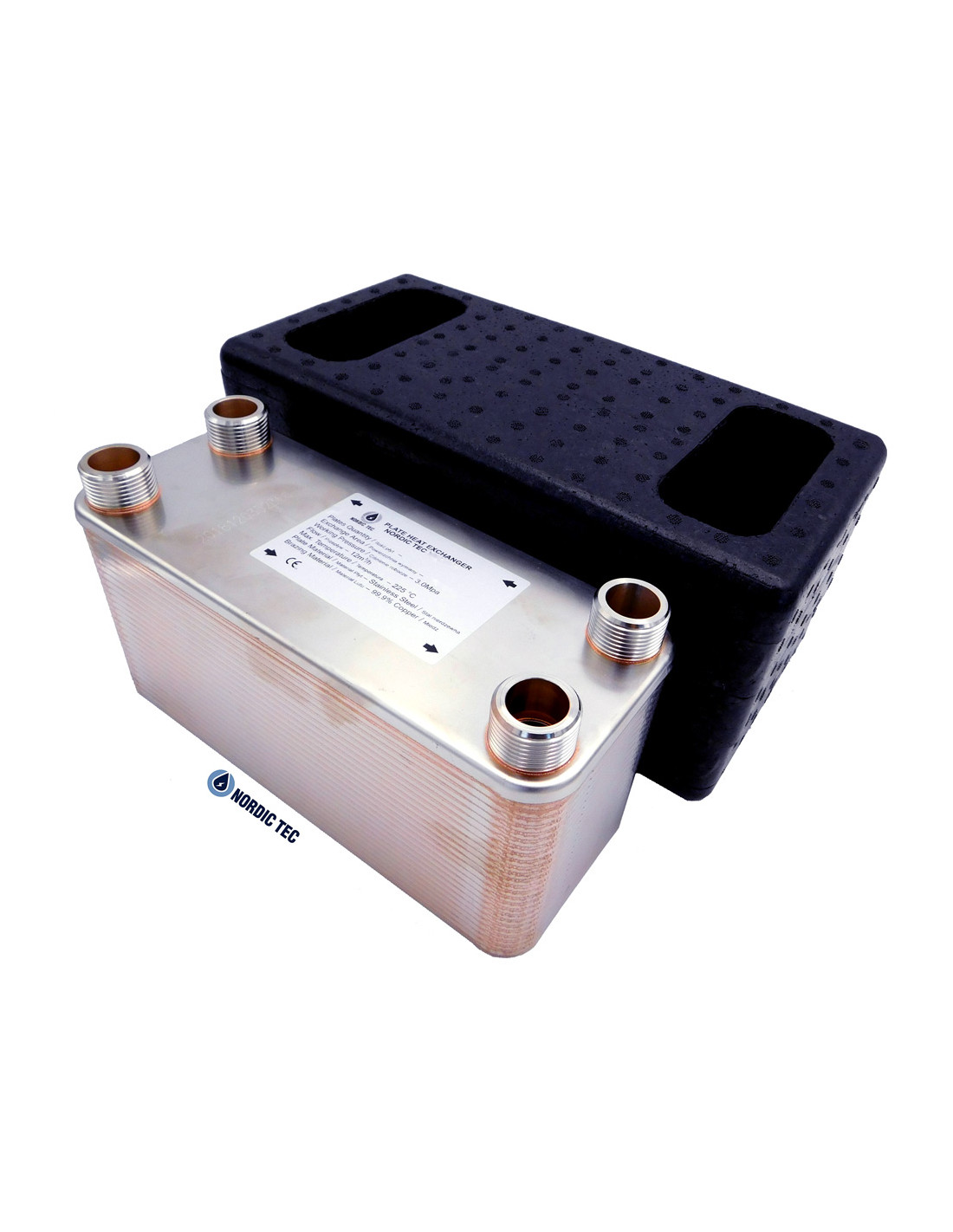

Grand échangeur thermique industriel à 170 plaques avec une surface de 19,55 m²
L'échangeur thermique à 170 plaques Nordic Tec Ba-115-170 - un échangeur thermique brasé sous vide pour systèmes industriels de chauffage et de refroidissement avec une grande surface de transfert thermique et des raccords de 2 1/2". Ce n'est pas un échangeur pour maisons individuelles.

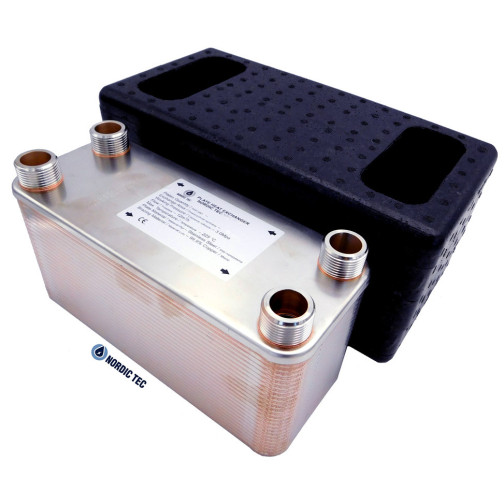

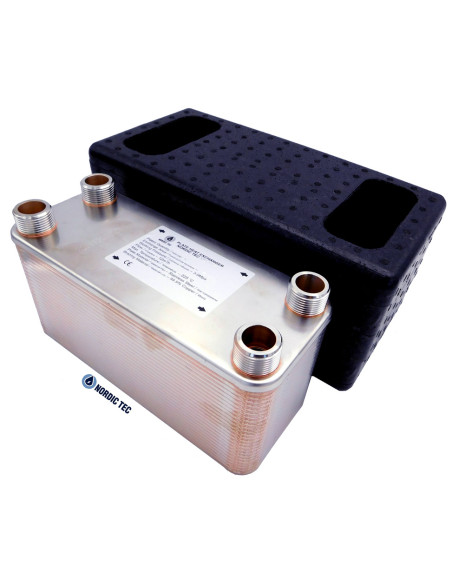

Le grand échangeur thermique industriel Nordic Tec Ba-115-170 est une solution hautement efficace et robuste pour des applications nécessitant une puissance thermique élevée. Équipé de 170 plaques en acier inoxydable (INOX 316L), il assure un transfert de chaleur efficace même à des débits élevés et sous forte charge du système. Les grands diamètres de raccordement permettent de gérer des débits importants avec des pertes de charge relativement faibles. Ce modèle est idéal pour les installations industrielles, les systèmes de chauffage et de refroidissement ainsi que pour une utilisation avec des groupes puissants. Grâce à sa construction, il offre fiabilité, durabilité et haute efficacité sur une longue durée de fonctionnement. Pour des raisons de sécurité, le produit est livré dans une caisse sur palette (poids environ 100 kg).
Données techniques de base de l'échangeur thermique à 170 plaques
|
Matériau principal, type d'acier Taille de raccordement Pression de service admissible Pression d'essai dans le système : Température maximale de service : Débit nominal par canal : Puissance nominale : |
Acier inoxydable S316L, brasé au cuivre 2,5" / BSP DN65 FE (filetage extérieur) < 30 bar (pour fluides liquides) 45 - 60 bar + 230 °C max. 45 m³/h | 45 000 l/h 6300 kW |
La surface de transfert, c'est-à-dire la surface des plaques de l'échangeur Ba-115-170, est de presque 20 m², plus précisément : 19,55 m². Une telle surface de travail permet un échange thermique extrêmement efficace entre les fluides, ce qui se traduit par une haute efficacité de l'ensemble du système. La surface des plaques est fondamentalement le seul paramètre objectif déterminant les performances de l'échangeur - indépendamment de la température des fluides ou du débit. Le système spécialement conçu de 170 plaques ondulées assure des conditions d'écoulement optimales (pertes de charge relativement faibles) et une utilisation maximale de la surface d'échange, ce qui fait du modèle Ba-115-170 la solution idéale pour les applications industrielles et les systèmes à hautes performances. Il convient également de mentionner l'ondulation des plaques intérieures, qui crée un écoulement turbulent et augmente ainsi l'efficacité du transfert de chaleur.
A - 535 mm
B - 253 mm
C - 454 mm
D - 174 mm
F - 428 mm
L'échangeur thermique Ba-115-170 est basé sur la plaque Ba-115 qui mesure standard 535 x 253 mm, ce qui correspond à une surface de 0,115 m² par plaque. Il s'agit actuellement de la plus grande plaque proposée par la marque Nordic Tec. Le Ba-115-170 fait partie des plus grands modèles de notre catalogue.
