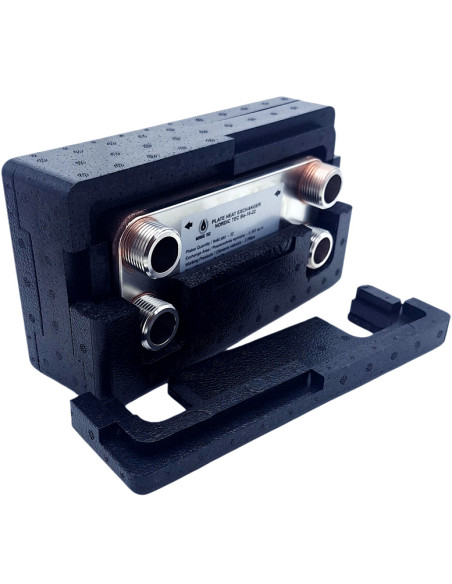

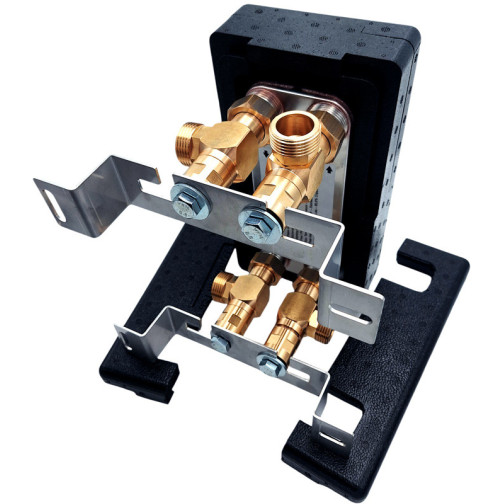

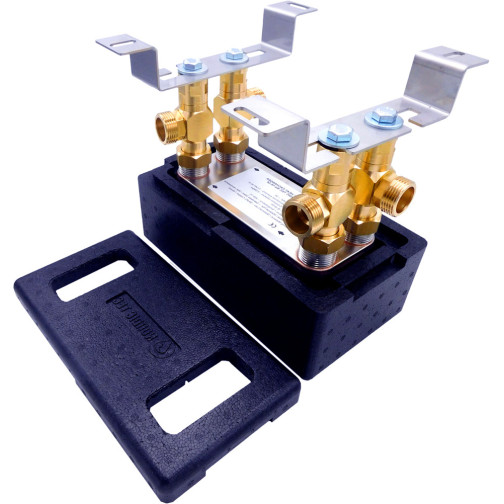

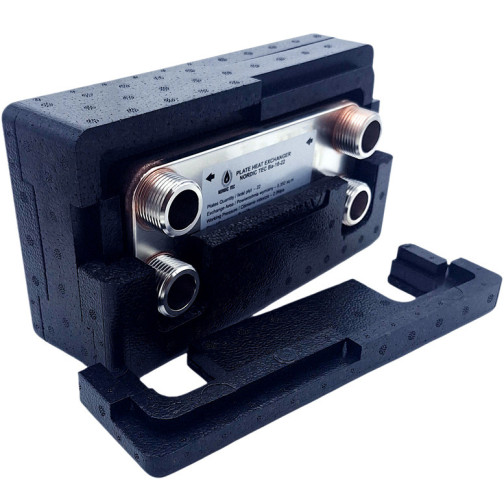

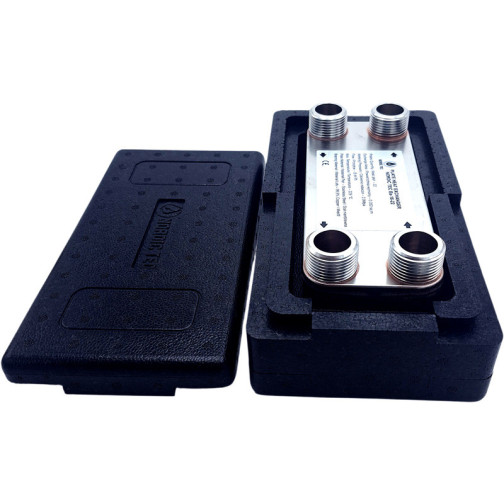

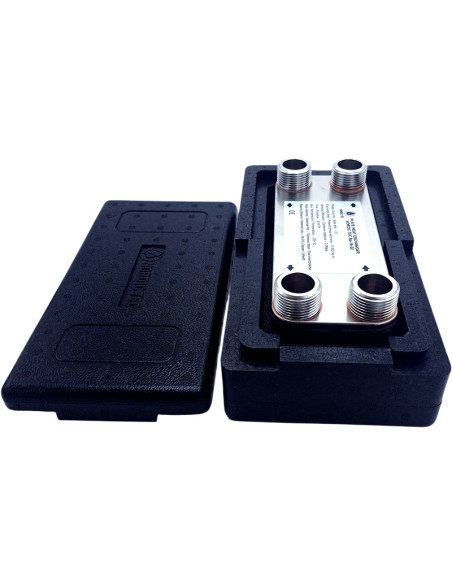

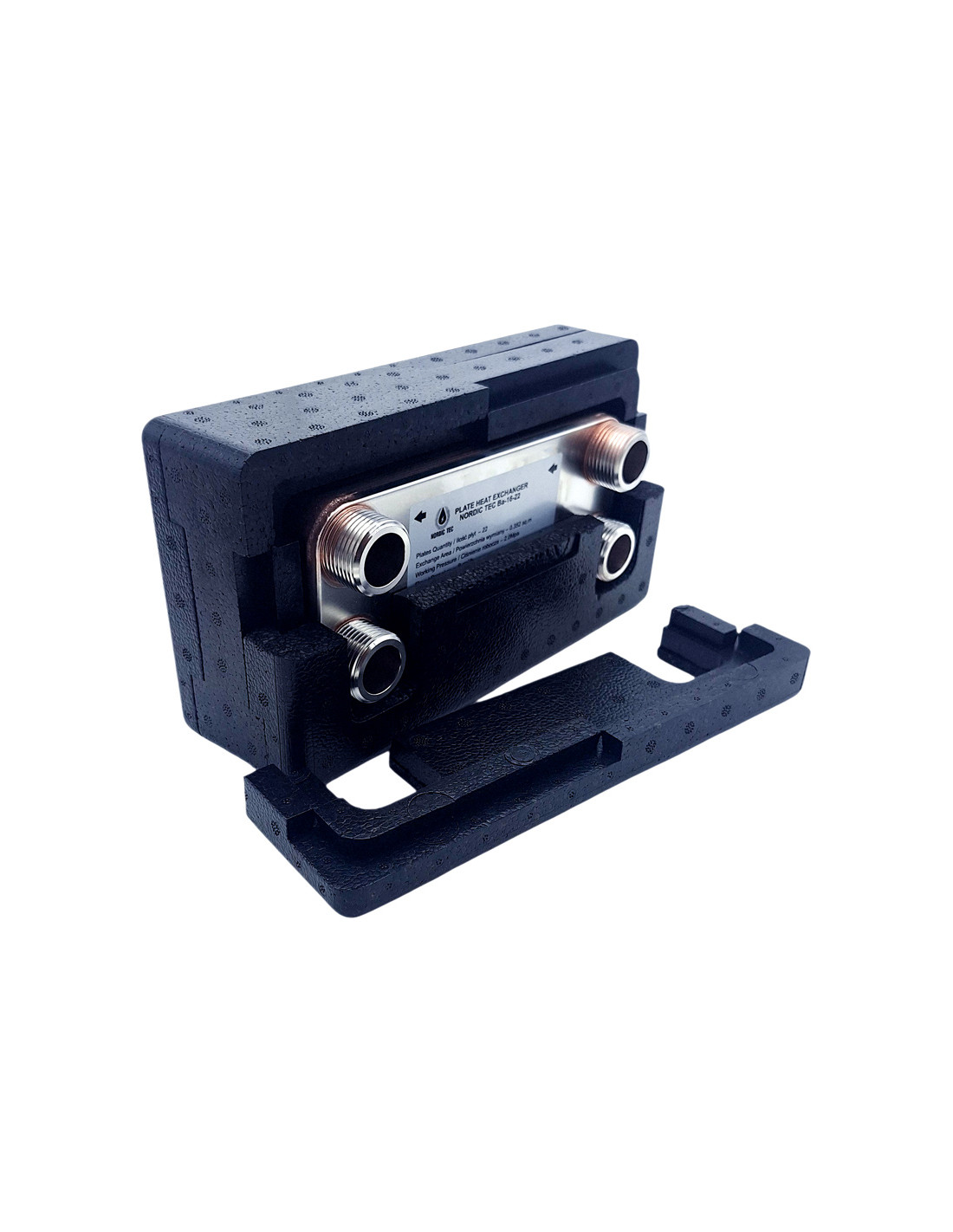

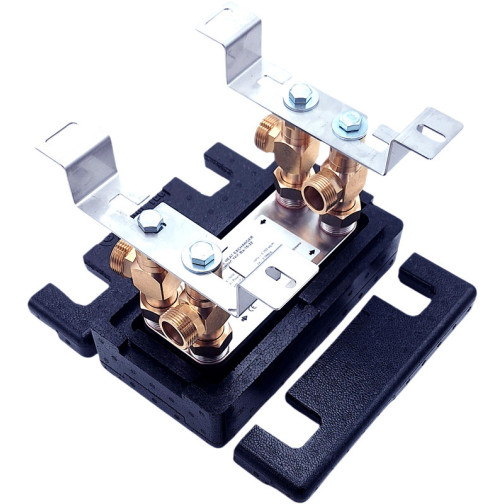

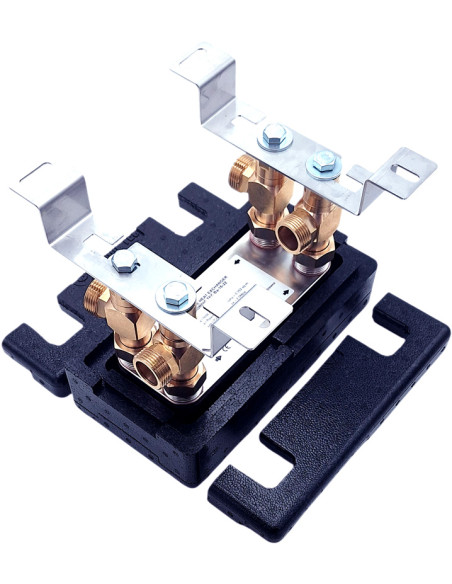

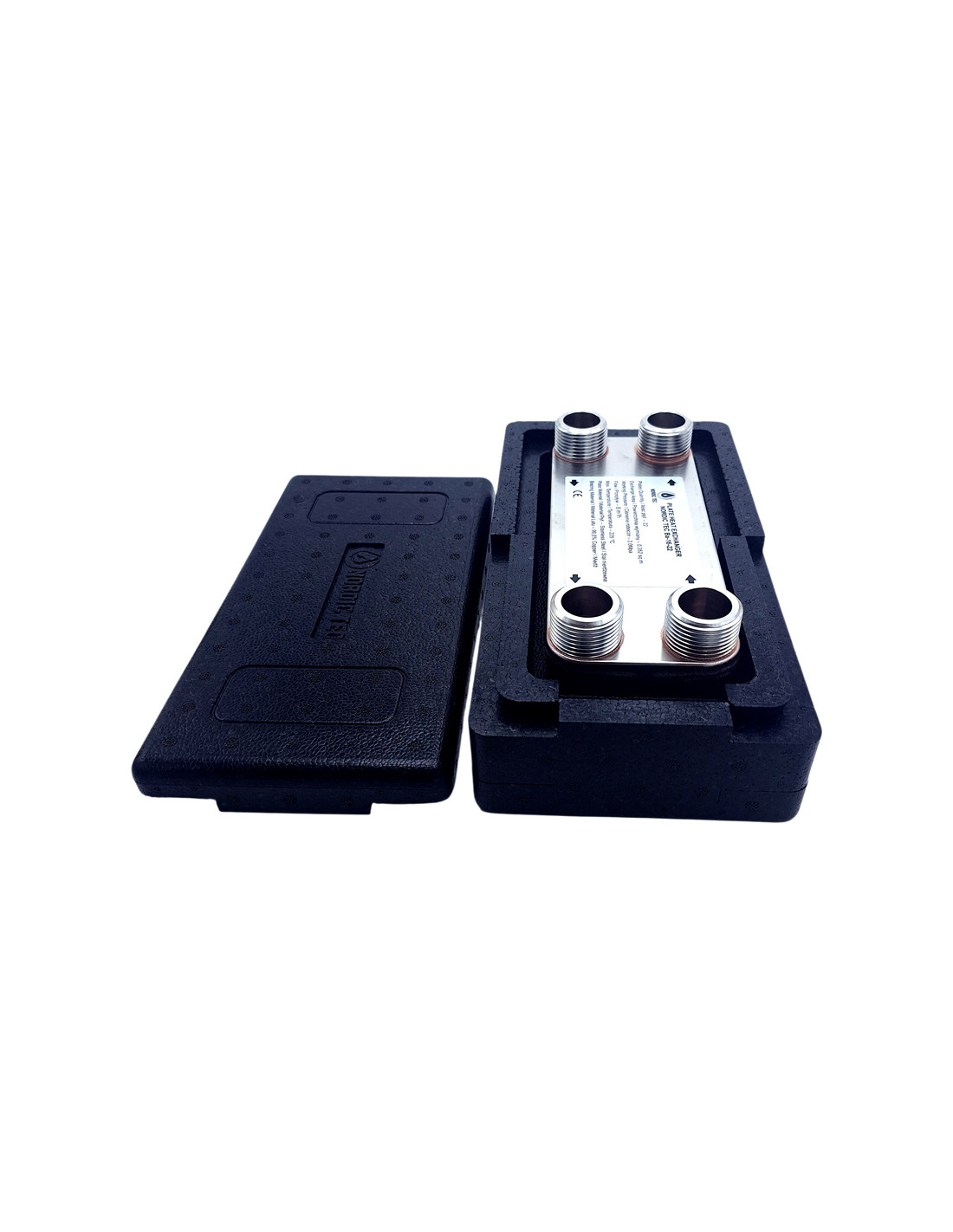

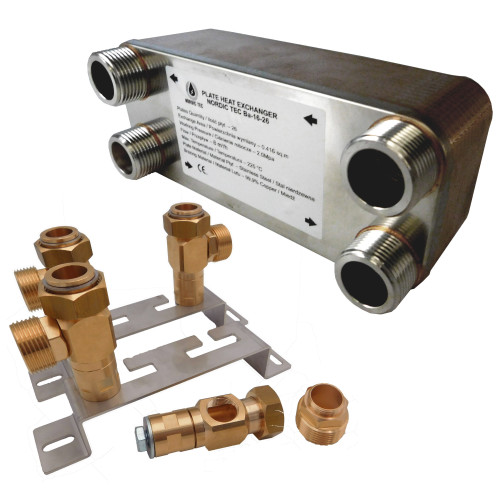

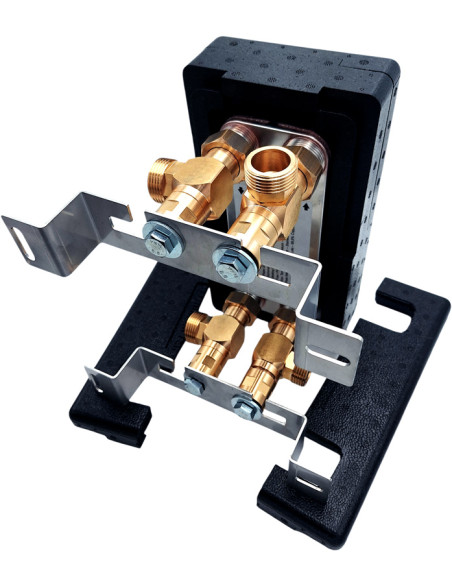

Échangeur à plaques Nordic Ba-16-22 1" 100kW

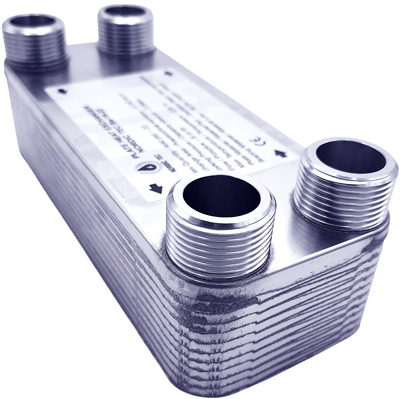

Échangeur de chaleur pour les cheminées et les chaudières du système de chauffage central

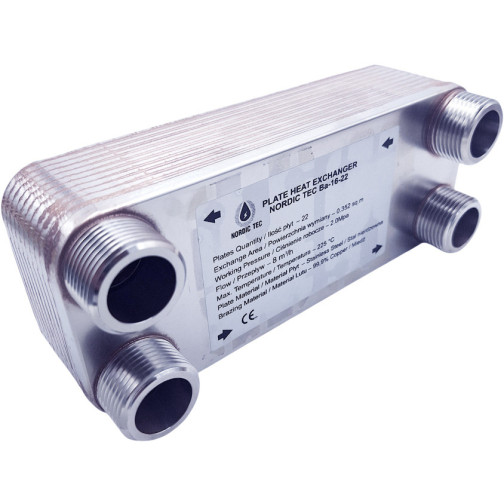

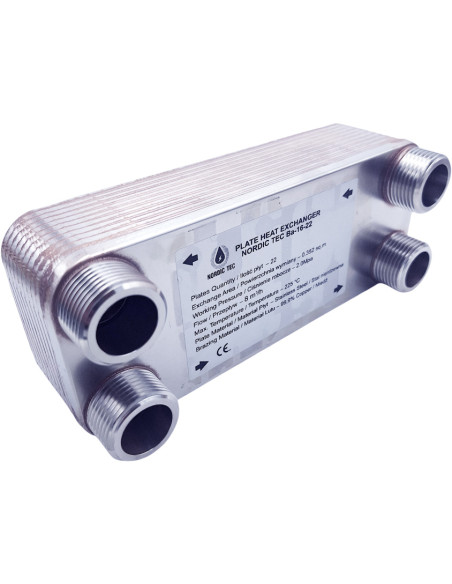

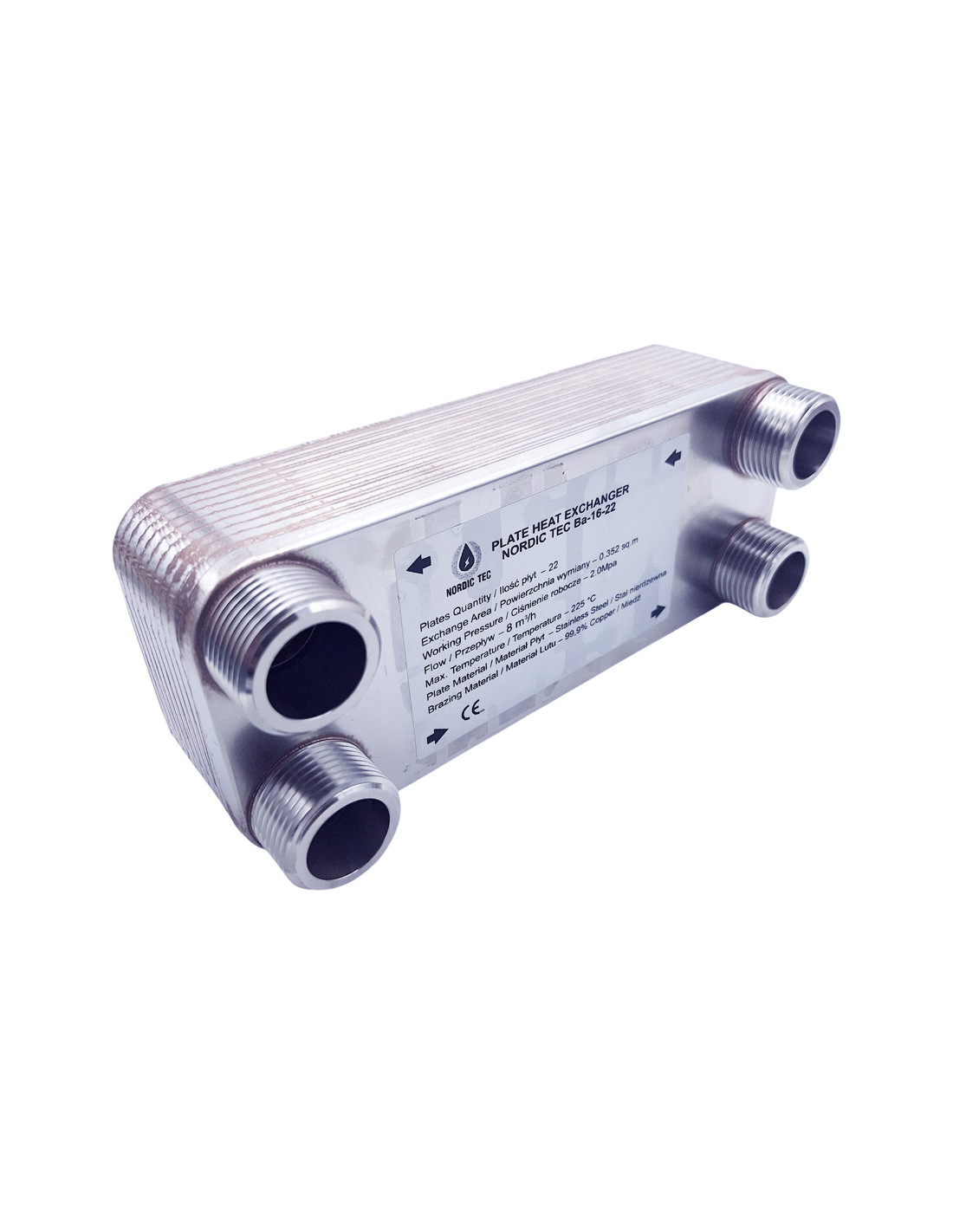

Échangeur de chaleur Nordic Tec Ba-16-22
connexions 4x 1", 22 plaques

Détails techniques:

• Inox 316L, brasage cuivre 99.9% Cu
• Connexions : 4x 1 "
• Pression de travail - jusqu'à 20 bar
• Pression d'essai - 40 bars
• Température maximale de travail : jusqu'à + 230°C
• Débit - 8 m3/h

Surface d'échange de chaleur d'un echangeur thermique - 0,352 m²

Série d'échangeurs de chaleur Ba-16 par Nordic Tec et le modele Ba-16-22:

Toute la série et parmi celle-ci, un échangeur thermique Ba-16-22, est une bonne alternative lorsqu'un petit échangeur avec un surface de transfert de chaleur non très grand est nécessaire dans l'installation, mais pour certaines raisons nécessitant des flux d'intensité solide, et donc également des connexions de min. 1". Le modèle Ba-16-22 va passer, il a un flux nominal jusqu'à deux fois plus que similaire aux échangeurs aux 3/4". Il fonctionne très bien, par exemple dans les bâtiments avec une ancienne installation, par exemple le travail gravitationnel (sans pompes), en raison du fait qu'il génère une résistance relativement faible aux flux.

Dimensions:

(A) - 220 mm
(B) - 90 mm
(F) - 57 mm
(C) - 180 mm
(D) - 52 mm
