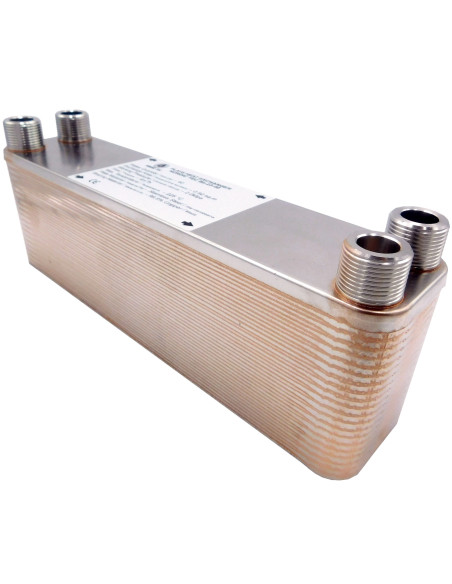

Échangeur thermique à plaques de 65 kW, composé de 60 plaques en acier brasées avec du cuivre, destiné à l'installation dans des systèmes de chauffage et de réfrigération.
Il est possible d'acheter optionnellement l'échangeur thermique Ba-23-60 avec des accessoires de montage et d'isolation.
✅ Livraison gratuite en France et Belgique
Échangeur à plaques brasé - disponible en option avec isolation et support de montage pour raccords 3/4".

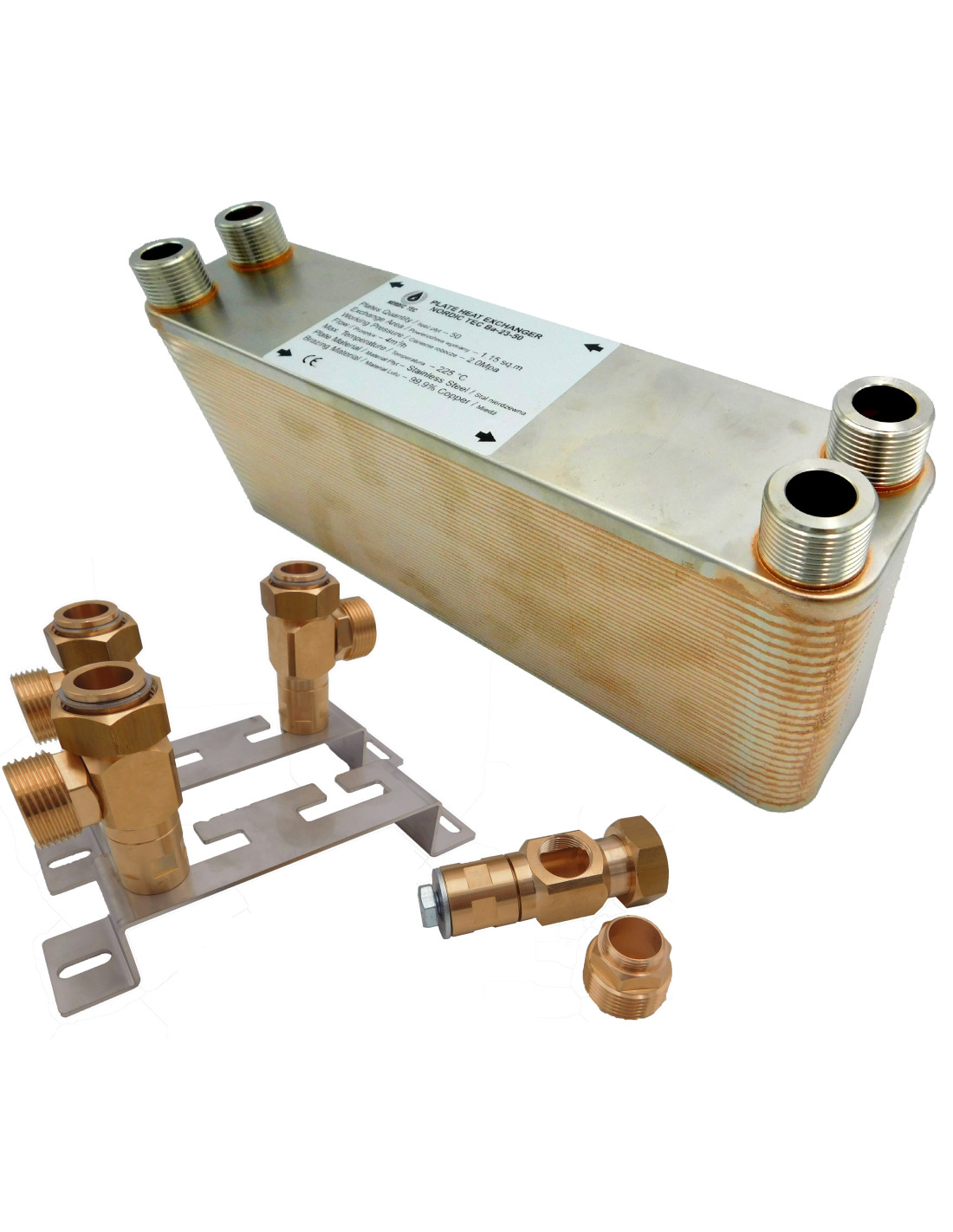

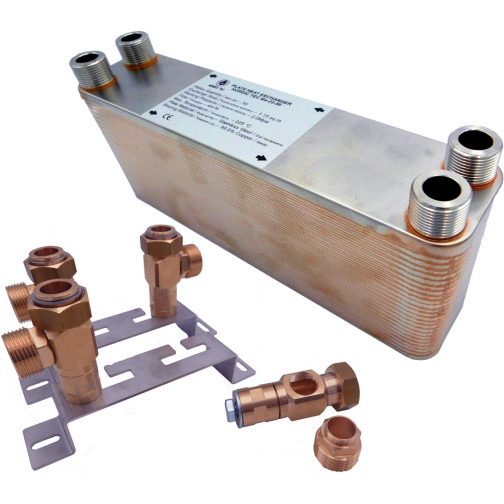

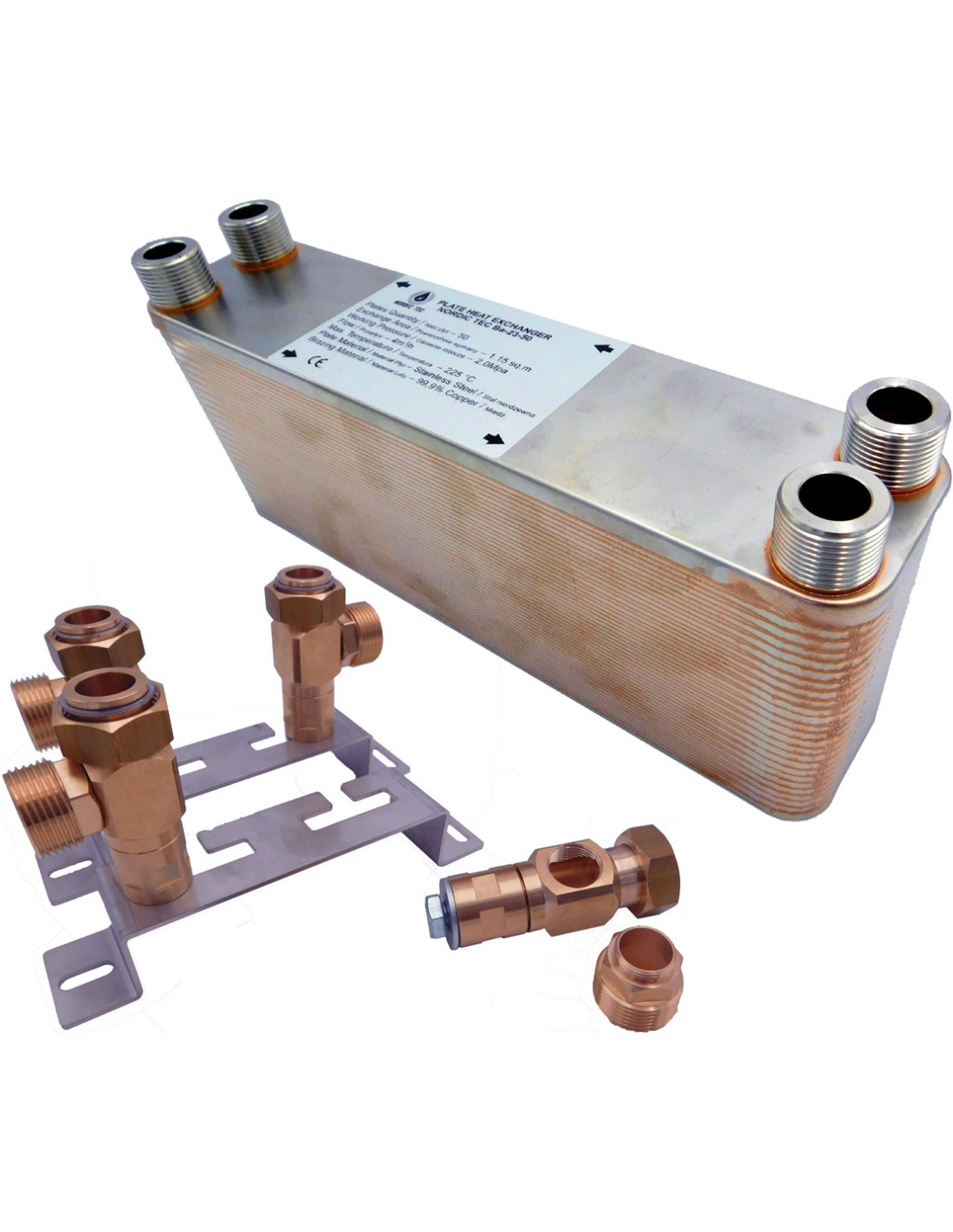

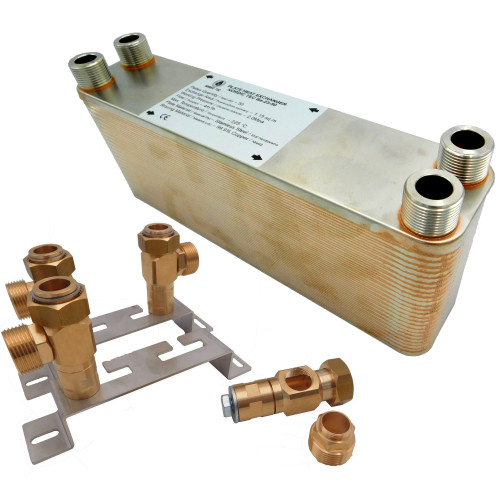

Set complet d'échangeur thermique à 60 plaques - Ba-23-60 avec accessoires
✅ Les accessoires sont optionnels - le choix de la variante se trouve au-dessus du prix.
Données techniques - Échangeur thermique à 60 plaques 3/4":
Le modèle Ba-23-60 est un échangeur classique à 60 plaques pour liquide-liquide et n'est pas destiné à une utilisation avec des fluides gazeux, en particulier ceux à haute pression ou sujets à des fluctuations de pression, comme les frigorigènes gazeux type R32,R134A, R290 et autres fluides similaires de la série R. Pour ces applications, des échangeurs pour frigorigènes spécialement conçus pour résister à ces pressions doivent être utilisés.
Comme le montre le graphique ci-dessus, l'échangeur à 60 plaques est presque le plus grand parmi les échangeurs thermiques régulièrement proposés de la série Ba-23. Si vous avez besoin d'un échangeur plus grand tout en conservant des raccords relativement petits (3/4"), la version à 70 plaques (échangeur Ba-23-70) est également disponible dans cette série.
Une surface d'échange de 1,38 m² est déjà suffisante pour gérer un bâtiment de plusieurs centaines de mètres carrés. Il peut donc fonctionner avec des chaudières plus grandes ou des pompes à chaleur. Cependant, il est important de noter que cet échangeur a des raccords de 3/4", ce qui le rend plus adapté aux systèmes nécessitant des débits modérés mais une surface d'échange importante. C'est un excellent choix pour les pompes à chaleur de 6-8 kW. Pour les raisons mentionnées, il peut également servir de refroidisseur d'huile ou dans des applications similaires de réfrigération industrielle.
Dimensions - Nordic Tec Ba-23-60
(A) - 315 mm
(B) - 73 mm
(F) - 150 mm
(C) - 278 mm
(D) - 40 mm

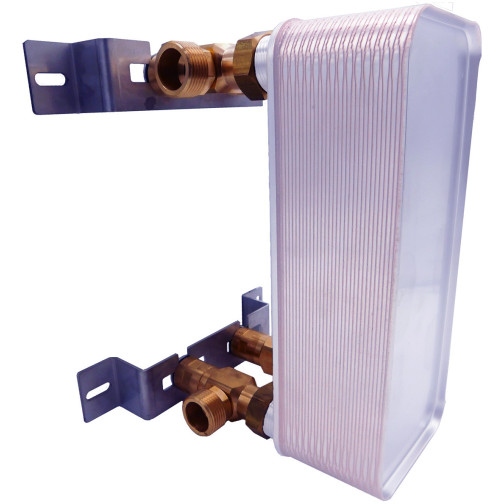

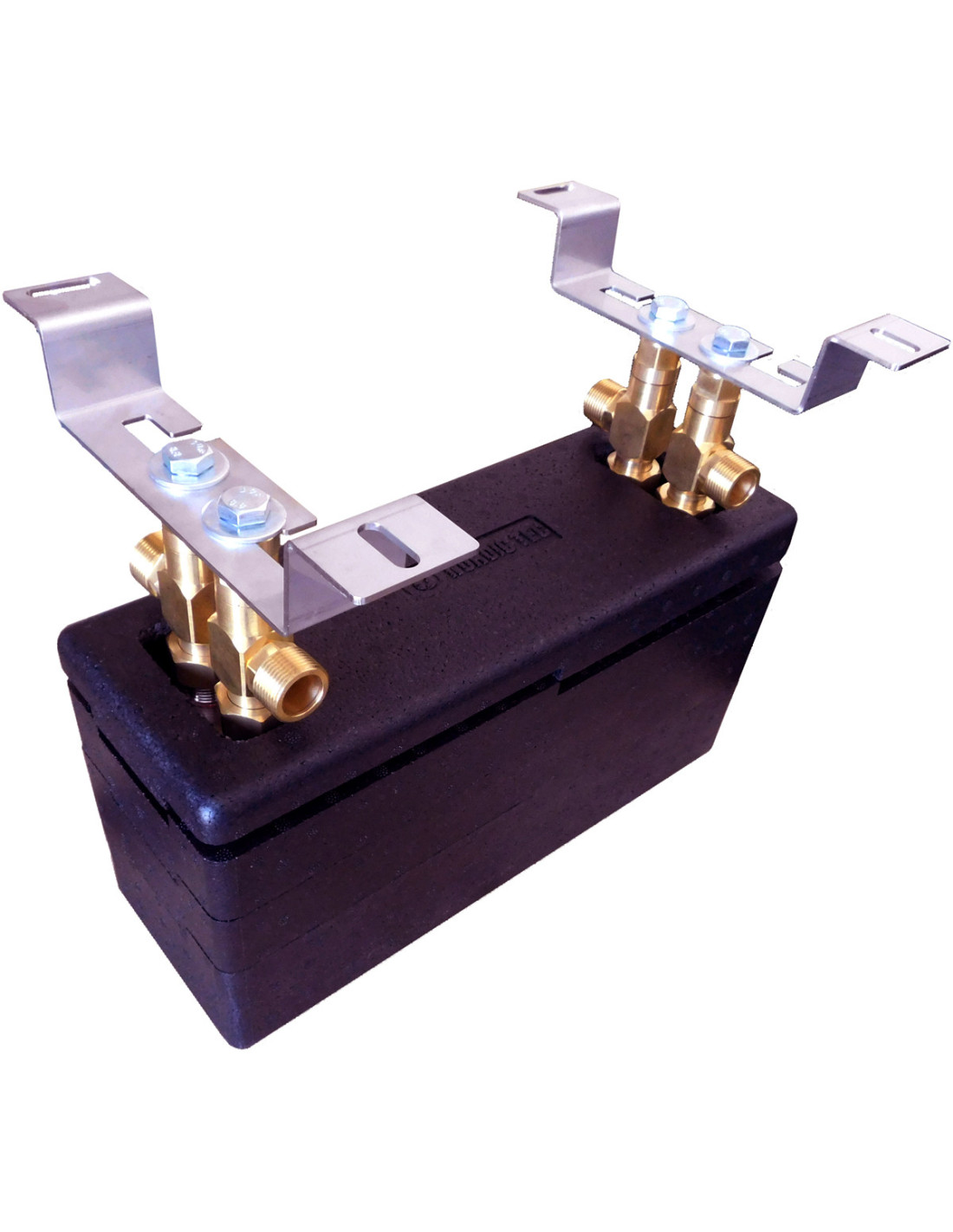

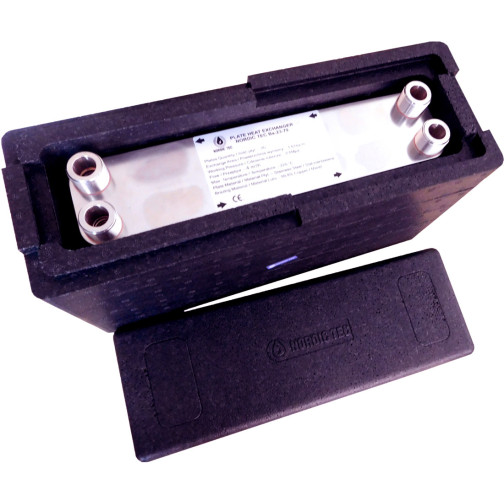

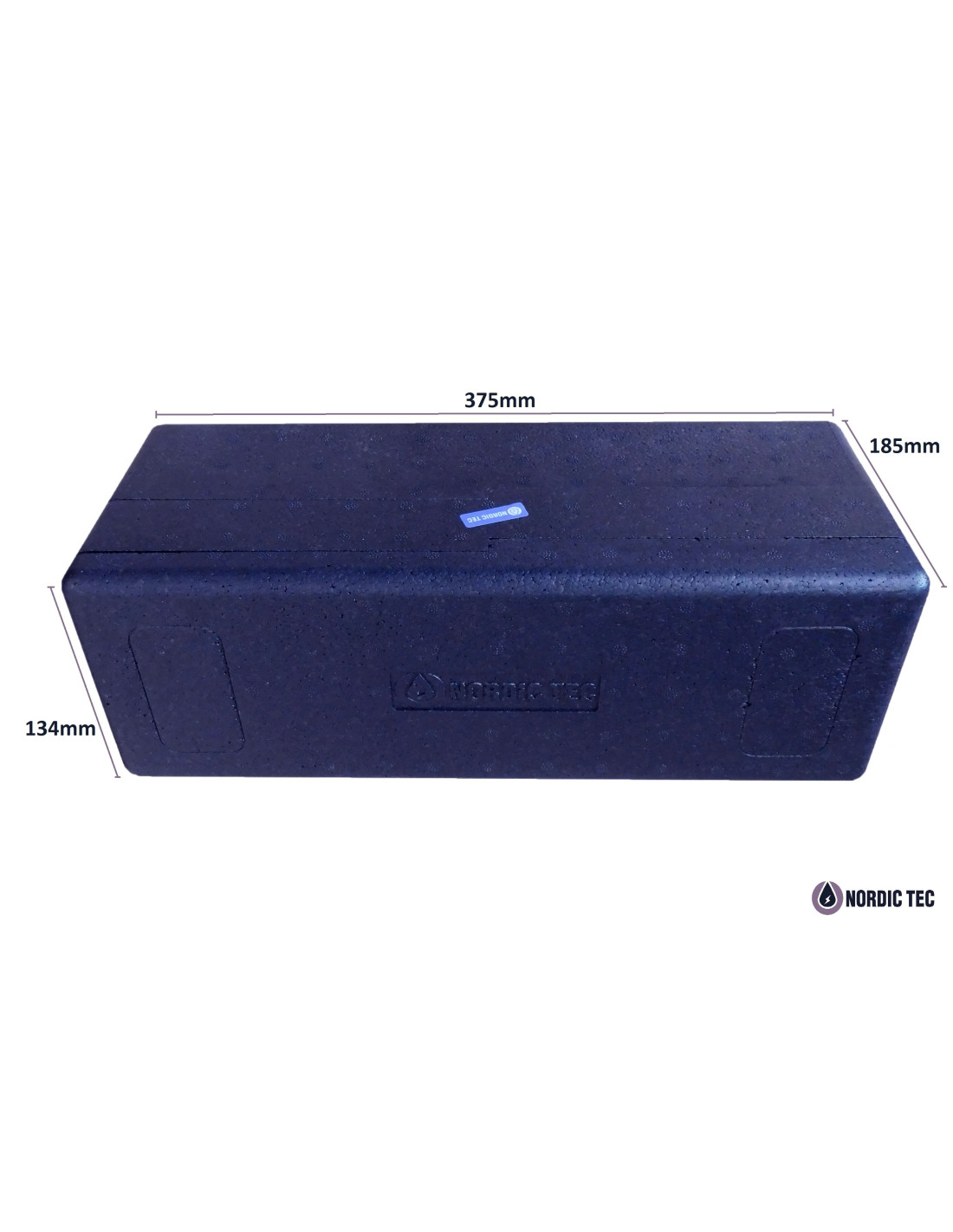

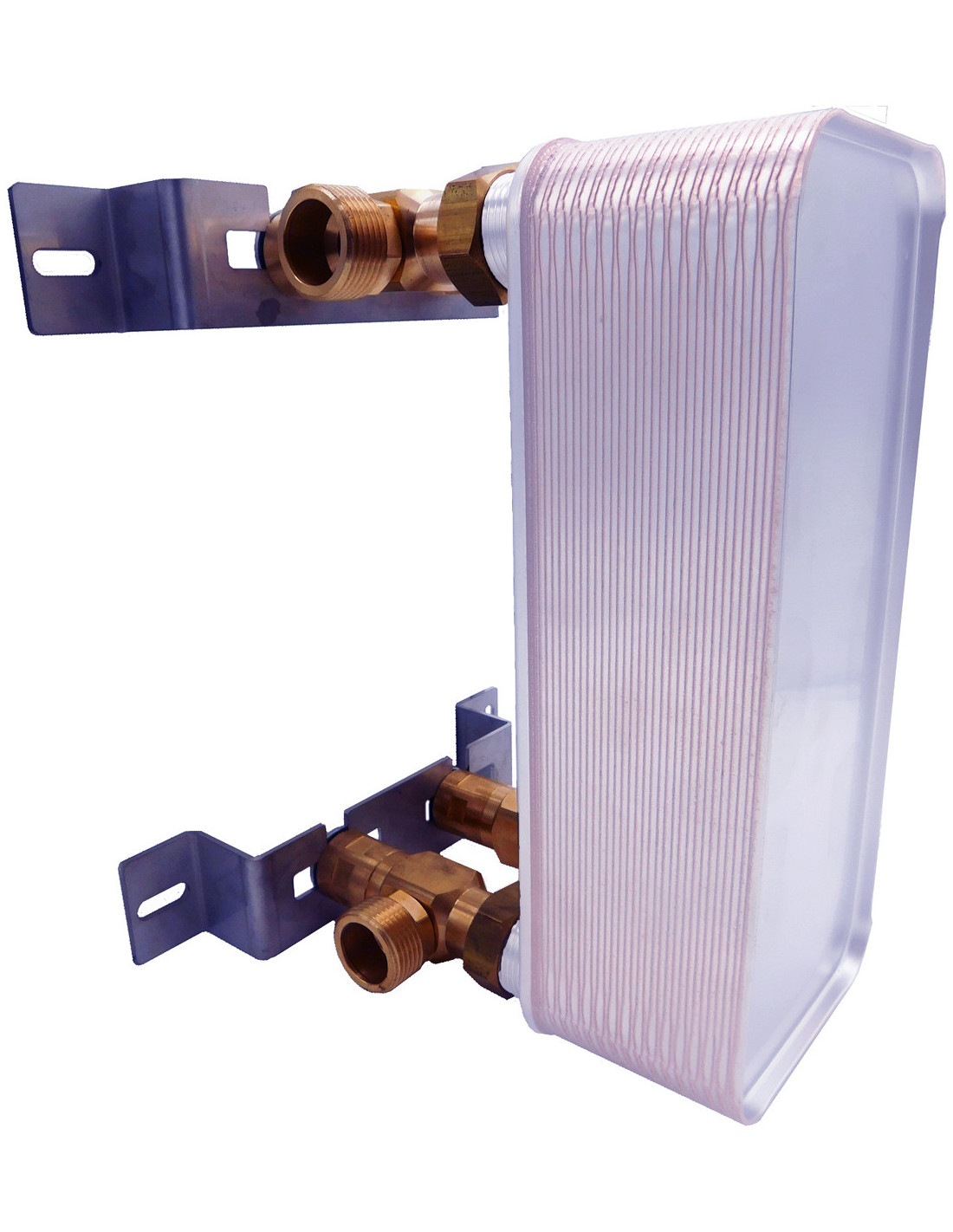

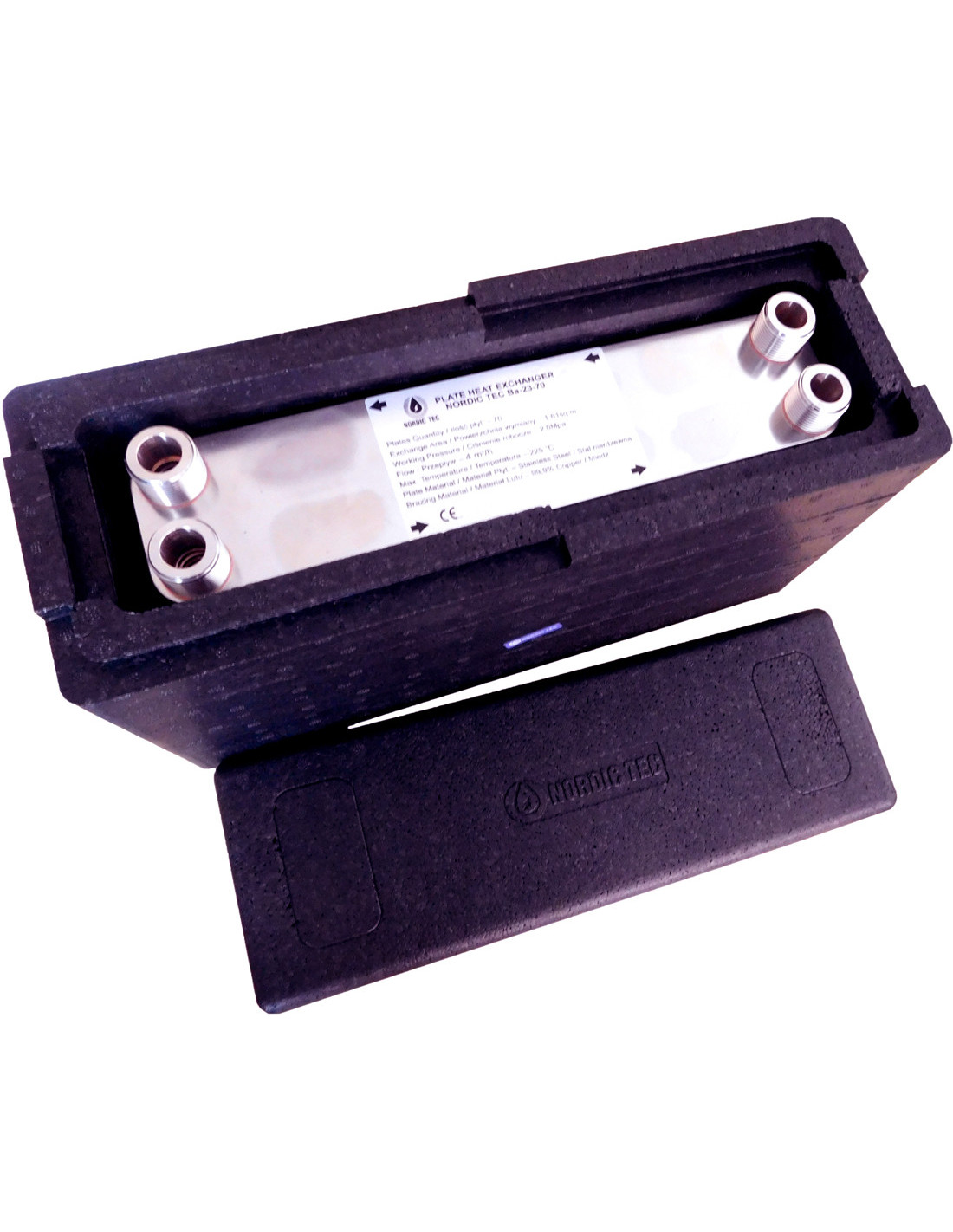

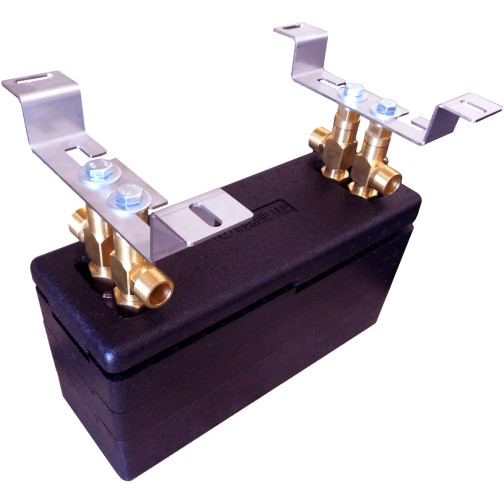

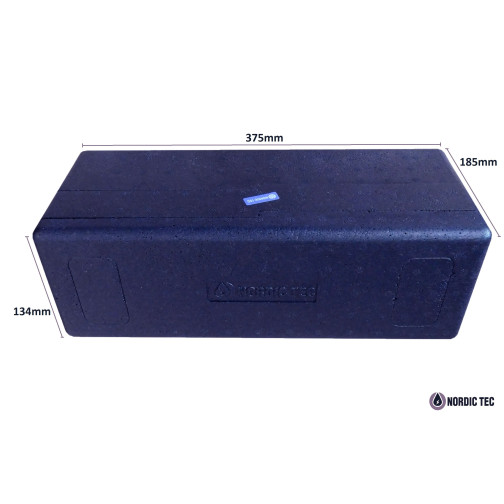

L'échangeur à plaques Nordic Tec Ba-23-60 peut être acheté avec un support mural pour échangeurs (incluant un jeu complet de raccords orientables). Pour les installateurs, cela représente un gain de temps considérable. Une housse thermique isolante IZ-Ba-23 est également disponible pour réduire les pertes de chaleur vers l'environnement.
