Grand échangeur de chaleur pour le chauffage de piscine Nordic Tec B2400

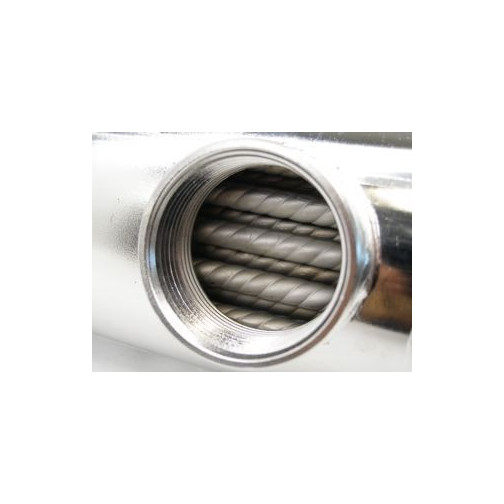

Échangeur de chaleur à faisceau tubulaire B2400 pour le chauffage de l'eau de piscine - 704 kW
Puissance nominale : 704 kW (2400 kBTU/h)
Lorsque le glycol est utilisé comme fluide caloporteur, l'efficacité de l'échangeur de chaleur pour piscine est réduite à 84-92%, en fonction de la concentration de glycol.
- La puissance nominale de 704 kW de l'échangeur est obtenue avec un système eau-eau, en maintenant une différence de température de 60,0 °C entre les deux fluides, garantissant ainsi une efficacité de 100%.
Efficacité - en cas de différence de température entre les médias :
- pour 50 °C = 85 % | 595 kW
- pour 40 °C = 70 % | 490 kW
- pour 30 °C = 55 % | 385 kW
- pour 20 °C = 35 % | 245 kW
Matériau : Échangeur en INOX 316L (100%) - conçu pour fonctionner avec de l'eau chlorée, même fortement chlorée.
Destination (fluides) - l'échangeur à faisceau tubulaire pour piscine B2400 ✅ est conçu pour l'eau douce, l'utilisation avec de l'eau contenant des additifs de sel ou de l'eau de mer n'est pas recommandée.
Débits nominaux :
- Fluide caloporteur / côté source de chaleur : 267 l/min
- Fluide chauffé / eau de piscine : 1690 l/min
Pression de service / Pression d'essai : jusqu'à 6 bar / jusqu'à 10 bar
Raccordements pour les fluides / eau :
Dimensions :
- Longueur avec raccords d'eau : 1010 mm
- Diamètre : 165 mm
Méthode de raccordement des échangeurs de chaleur pour piscine B2400 704 kW
- K1 - entrée du fluide thermique
- K2 - sortie du fluide chauffé
- K3 - entrée du fluide à chauffer
- K4 - sortie du fluide thermique
Les échangeurs de chaleur pour piscine sont installés en configuration à contre-courant, comme illustré dans l'image ci-dessus, pour optimiser l'efficacité du transfert thermique.
