Un grand échangeur de chaleur avec 80 plaques et une surface de transfer de chaleur presque 5m²

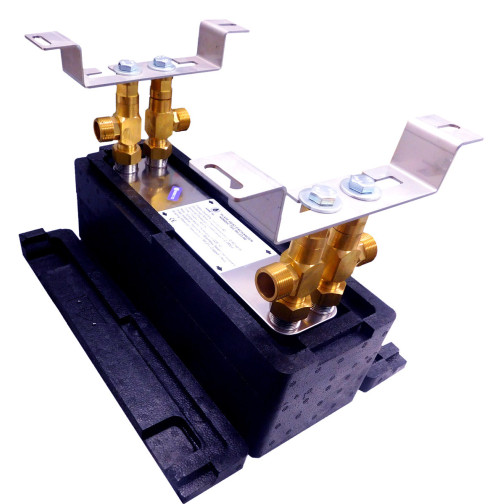

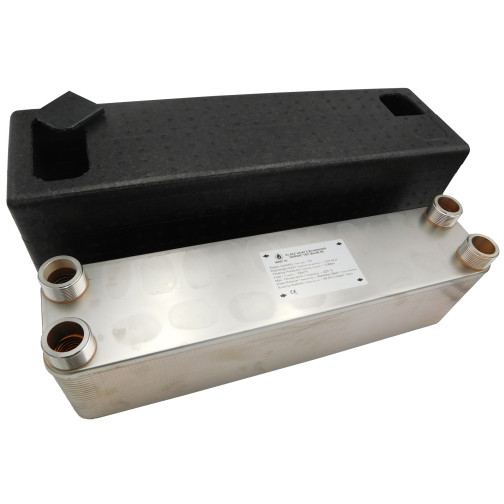

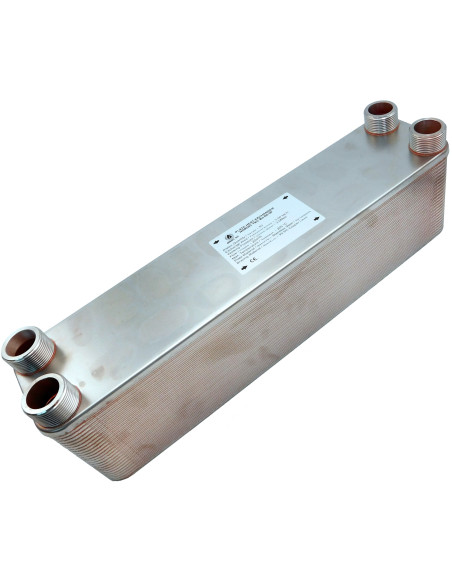

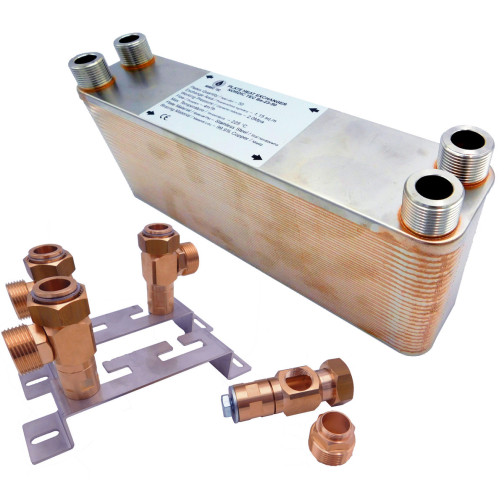

Échangeur de chaleur à plaques Nordic Tec Ba-60-80
Détails techniques:
- Inox 316L, brasage cuivre 99.9% Cu
- Raccords : 4x 6/4", DN40
- Débit nominal - 22 m³/h
- Pression de travail - < 30 bar
- Pression d'essai - < 45-60 bars
- Température maximale de travail : < +230°C
Surface d'échange de chaleur - 4,80 m²
L’échangeur de chaleur à plaques Ba-60-80 1 1/2" se distingue par une grande surface d’échange de 4,8 m², ce qui en fait l’un des plus grands modèles de la série Nordic Tec Ba-60. Grâce à la large surface de ses plaques et à ses raccordements relativement grands, cet échangeur est généralement utilisé dans les installations de chauffage et les systèmes de grande taille. Il est fréquemment employé pour le raccordement de pompes à chaleur monobloc.
Dans les circuits eau-glycol, le Ba-60-80 peut être utilisé avec des pompes à chaleur monobloc d’une puissance comprise entre 16 et 34 kW, tandis que dans les circuits eau-eau (pour la séparation des pompes à chaleur split), il peut supporter des unités d’une puissance allant jusqu’à 40-42 kW. Avec une surface d’échange de près de 5 m², cet échangeur n’est pas destiné aux maisons unifamiliales, mais convient plutôt aux installations de grande envergure.
Applications principales de l’échangeur de chaleur à plaques Ba-60-80
- Grands systèmes de chauffage – installations de chauffage et/ou de production d’eau chaude dans les grands bâtiments commerciaux et industriels
- Échangeur de chaleur pour une utilisation avec des unités de pompes à chaleur de grande puissance (plusieurs dizaines de kW)
- Particulièrement adapté à la séparation de pompes à chaleur monobloc fonctionnant dans des circuits au glycol
- Gestion de réseaux de chauffage urbain dans de grands bâtiments (par exemple dans le secteur hôtelier)
Longueur (A) - 526mm
Largeur (B) - 124mm
Distance entre les raccords (C) - 478mm
Distance entre les raccords (D) - 73mm
Profondeur (F) - 200mm
