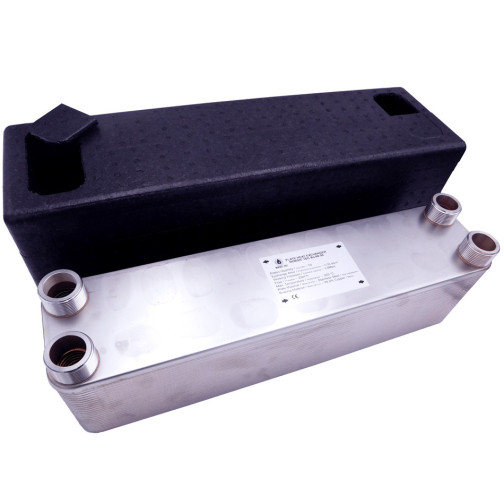

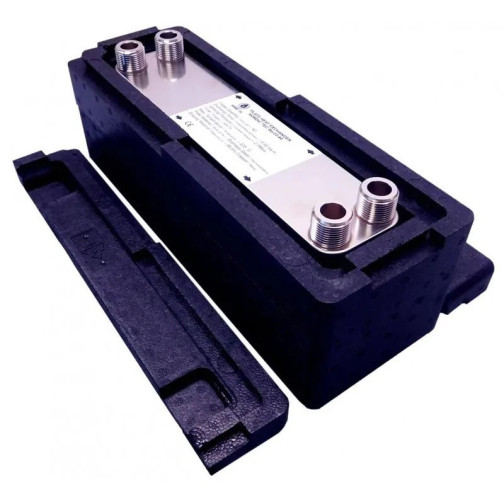

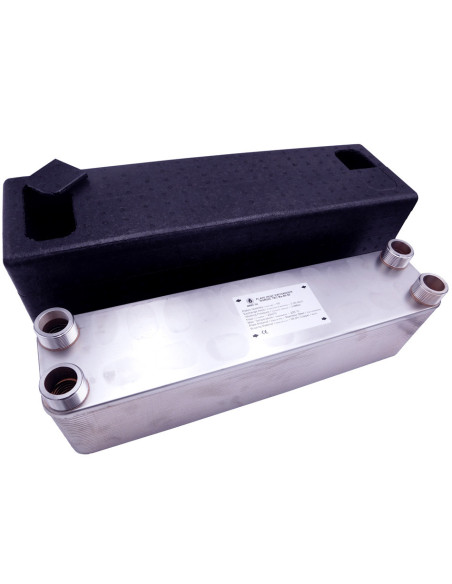

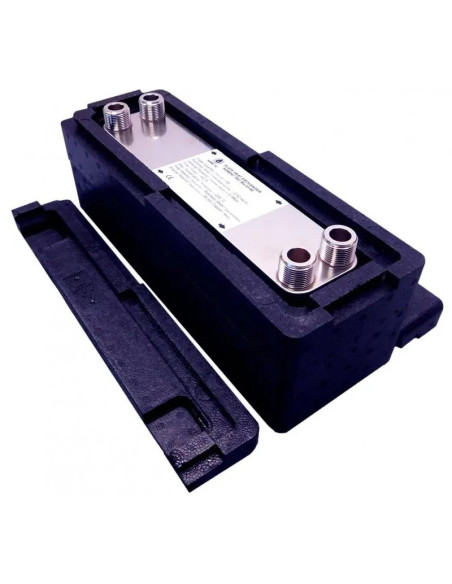

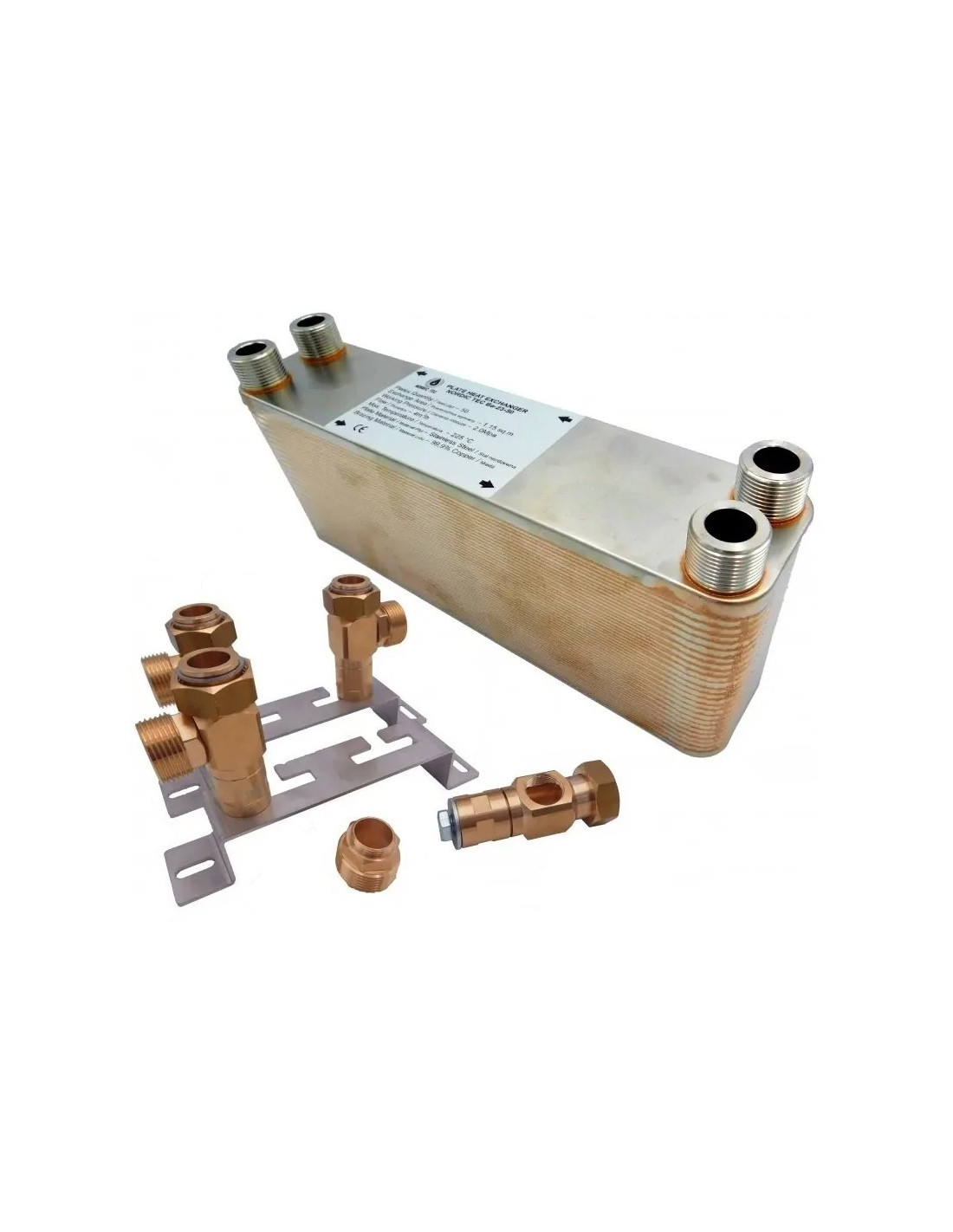

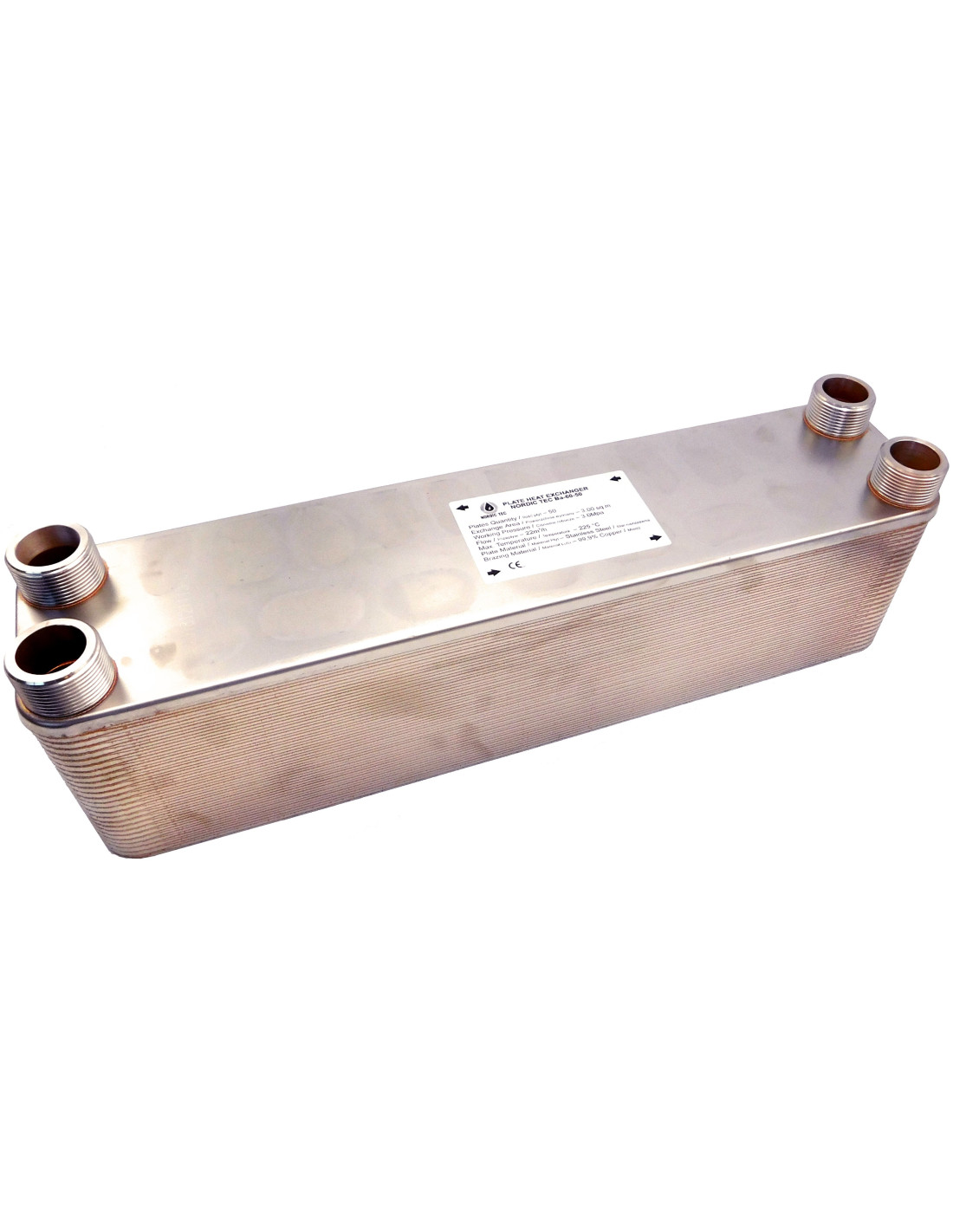

Échangeur de chaleur à plaques - Nordic Tec Ba-60-90 - 4x 1 1/2", 90 plaques
Nordic Tec Ba-60-90 - raccords 1 1/2", 90 plaques

Détails techniques - Échangeur thermique Ba-60-90:
- Acier inoxydable S316L, brasé sous vide avec 99,9% de cuivre
- Raccords : 4x 6/4", BSP | DN 40
- Pression de service : 30 bar
- Pression d'épreuve : 45-60 bar - pression à laquelle l'unité est testée avant approbation pour la vente
- Température maximale : +230°C
- Débit : 22 m³/h
Surface des plaques - Échangeur thermique Ba-60-90 : 5,4 m²

L'échangeur thermique Ba-60-90 6/4" possède une surface d'échange très importante de 5,4 m², ce qui en fait l'un des plus grands échangeurs de la série Ba-60 de Nordic Tec. La grande surface des plaques et les raccords relativement larges le rendent idéal pour les grands systèmes de chauffage et les équipements à haut débit. Il est fréquemment utilisé pour le raccordement de pompes à chaleur monobloc. Dans un circuit glycol-eau, l'échangeur Ba-60-90 peut gérer des pompes à chaleur monobloc de 18 à 38 kW et, dans un circuit eau-eau (séparation des pompes à chaleur split), il peut supporter des équipements jusqu'à 45 kW.
Applications principales du modèle Ba-60-90
- Grands systèmes de chauffage et/ou eau chaude sanitaire - installations de chauffage importantes
- Échangeur thermique pour le fonctionnement de pompes à chaleur à haut débit (pour raccordements liquide-liquide dans la séparation du circuit de la pompe à chaleur du système)
- Particulièrement adapté pour la séparation des pompes à chaleur monobloc utilisant du glycol du reste du système
- Refroidissement industriel
- Gestion de grands bâtiments industriels en connexion avec des réseaux de chauffage urbain.
Dimensions de l'échangeur thermique Ba-60-90

(A) - 526 mm
(B) - 124 mm
(C) - 478 mm
(D) - 78 mm
(F) - 225 mm
____________

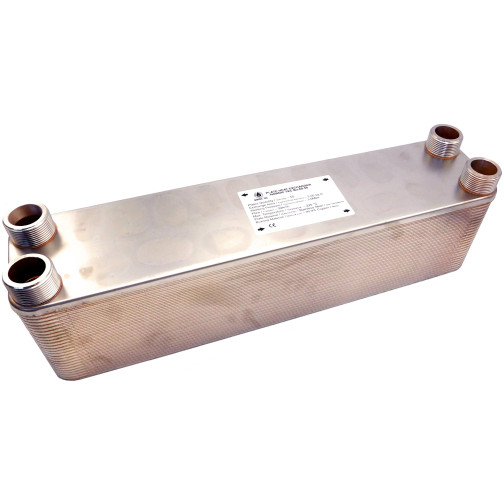

Échangeur thermique brasé à 90 plaques pour le chauffage de l'eau - Nordic Tec Ba-60-90

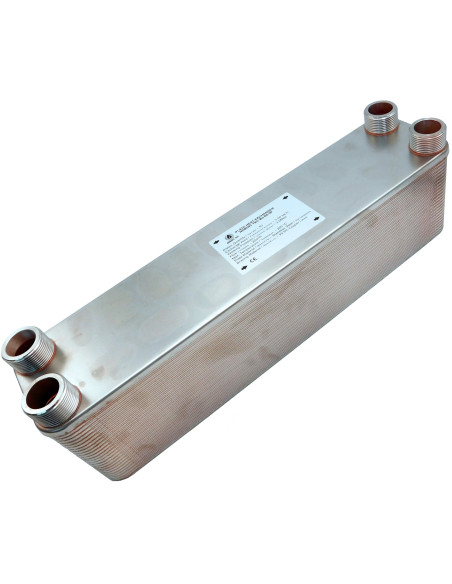

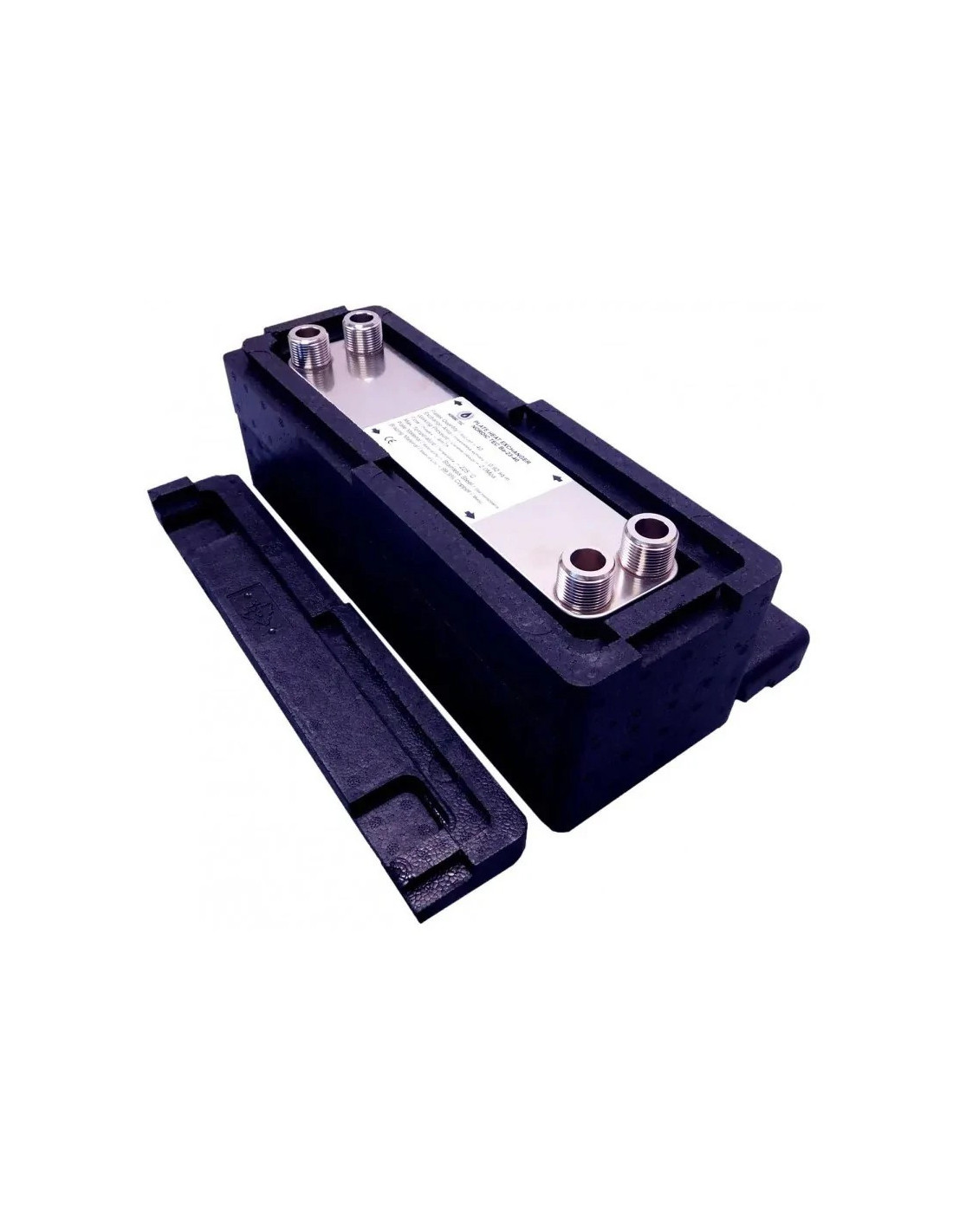

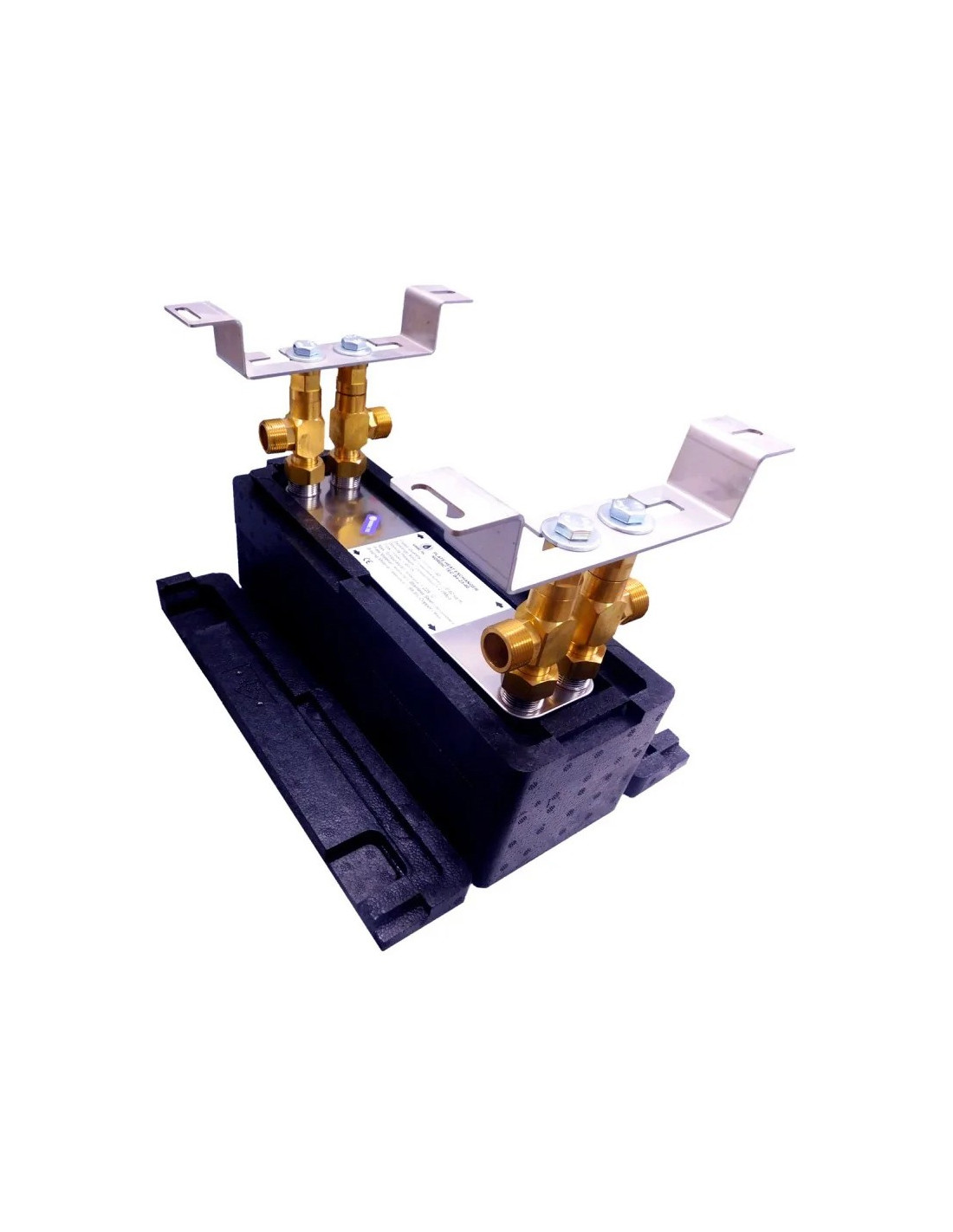

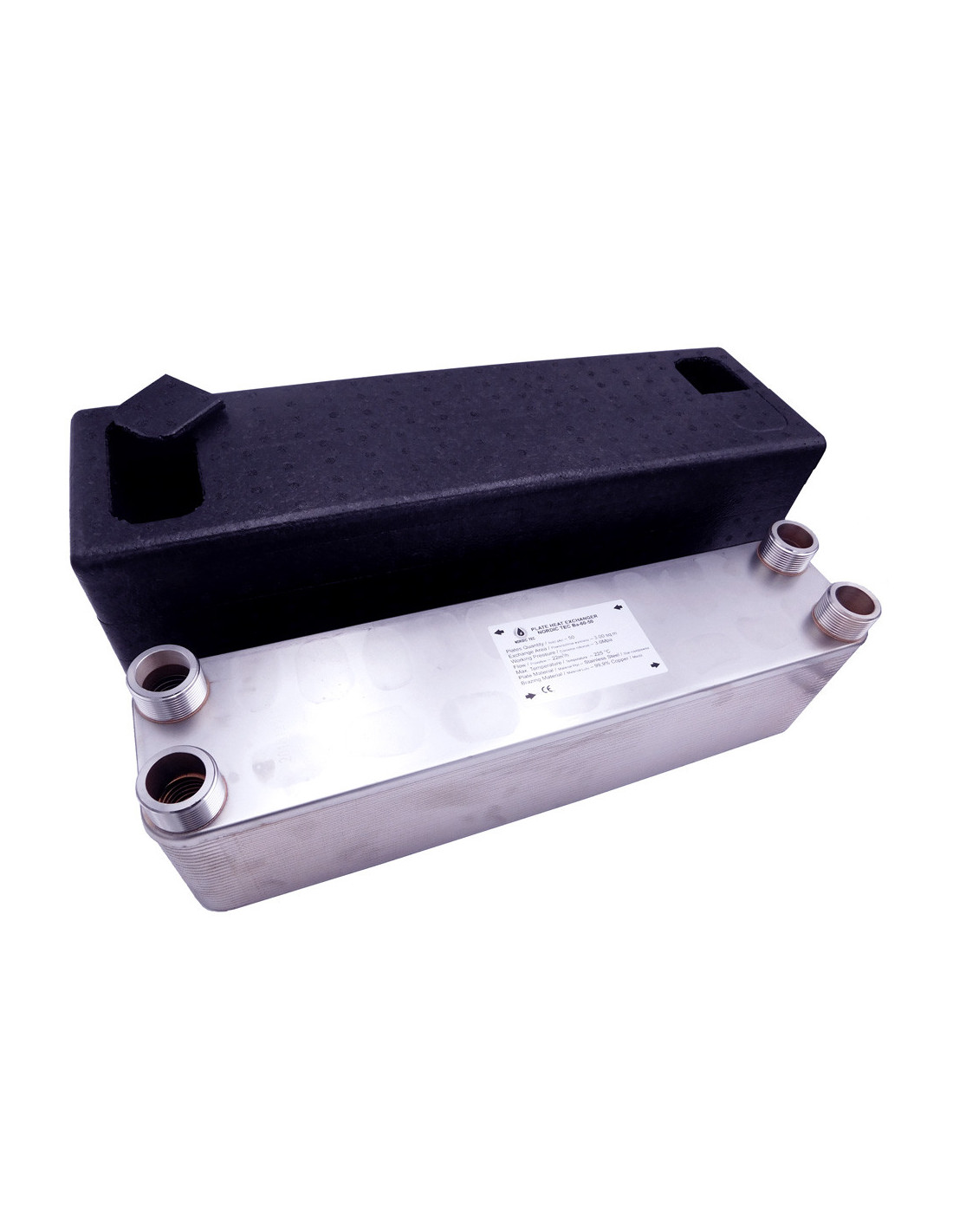

Nordic Tec propose en option un isolant thermique pour l'échangeur, d'une épaisseur d'environ 24 mm, réalisé en mousse de polypropylène. Ce modèle est équipé de raccords de dimension 6/4 pouces, permettant un haut débit. Le débit nominal de l'échangeur est de 22 m³/h, mais il est important de noter qu'un tuyau de 1 1/2" permet un débit maximum d'environ 15,50 m³/h.
Cet échangeur est souvent choisi pour des applications industrielles ou commerciales, comme par exemple dans les systèmes de chauffage central et la production d'eau chaude sanitaire pour des bureaux, hôtels, restaurants, entrepôts, grands supermarchés, écoles et même églises.
L'appareil est fabriqué selon un procédé éprouvé d'assemblage des plaques en acier. Chaque plaque de l'échangeur a une surface d'échange thermique de 0,060 m². En multipliant cette surface par le nombre de plaques (90 dans ce cas), on obtient une grande surface d'échange totale de 5,40 m².
Échangeur thermique à plaques pour eau chaude - Nordic Tec Ba-60-90
Il peut également être utilisé comme échangeur thermique à plaques efficace pour eau chaude dans des systèmes complexes et de grande taille.
Il est important de noter que l'échangeur Ba-60-90 avec 90 plaques, grâce à ses dimensions, est particulièrement recommandé pour une utilisation avec des pompes à chaleur, notamment comme échangeur interne pour la gestion de frigorigènes, gaz, etc. Il s'agit d'un échangeur conçu pour résister à des pressions jusqu'à 30 bar et utilisé pour raccorder des pompes à chaleur aux systèmes de chauffage en configuration liquide-liquide. Ceci est particulièrement pertinent dans le raccordement des pompes à chaleur monobloc dans les systèmes eau/glycol.

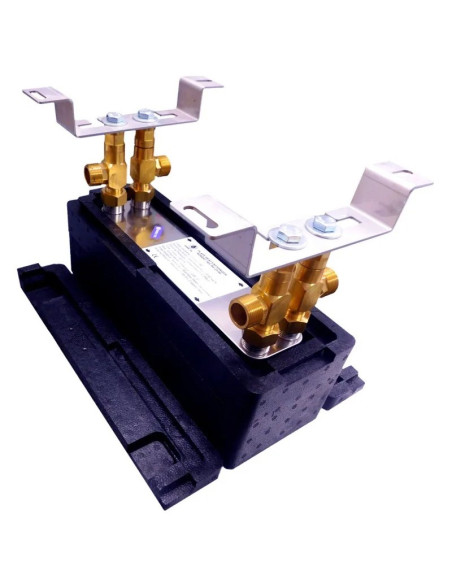

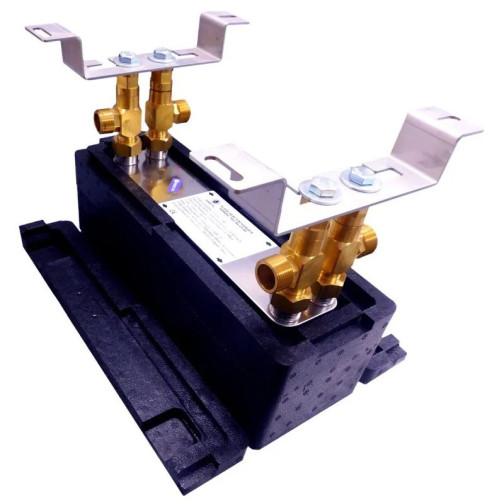

Échangeur thermique pour grandes pompes à chaleur monobloc de 40 kW
L'échangeur thermique Nordic Tec Ba-60-90 est particulièrement adapté à une utilisation avec de grandes pompes à chaleur monobloc, car il présente une grande surface d'échange thermique et des raccords de grande taille, permettant des débits relativement élevés avec des pertes de charge minimales. Le choix de l'échangeur pour chaque pompe à chaleur dépend principalement de la température de départ du système spécifique. Les modèles plus grands sont sélectionnés pour les systèmes basse température, comme les planchers chauffants avec des températures de 30-35°C, tandis que des échangeurs plus petits sont choisis pour des systèmes avec des températures d'environ 50°C.

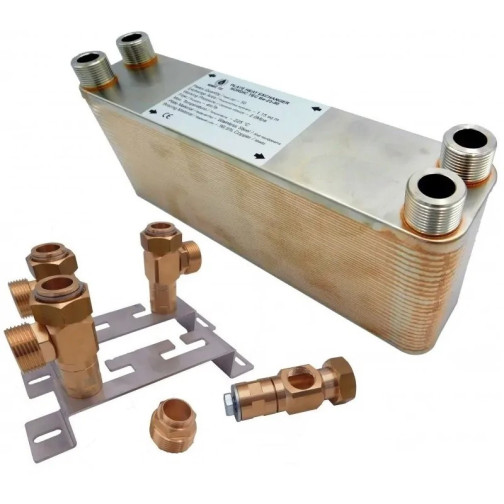

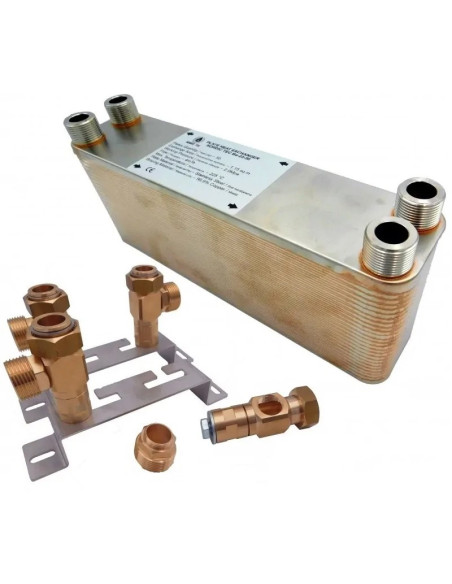

Fonctionnement de l'échangeur Ba-60-90 avec des pompes à chaleur monobloc à base de glycol
- Dans le cas d'une pompe à chaleur monobloc utilisant du glycol (30%) dans un système basse température à 30-35°C, l'échangeur Ba-60-90 peut gérer des unités d'une puissance allant jusqu'à 18-20 kW.
- Dans un système haute température (environ 50°C) avec la même pompe, cet échangeur peut supporter des unités d'une puissance allant jusqu'à 36 kW et, dans certains cas, jusqu'à 40 kW.
Le choix de l'échangeur thermique pour de grandes pompes à chaleur monobloc doit cependant prendre en compte tous les aspects du système spécifique et être effectué au cas par cas.
