Plaques: 20
Connexions : 1 1/4" / DN32
Surface d'échange: 1,200m²
Puissance nominale: 220 kW
L'échangeur de chaleur à 20 plaques <Nordic Tec Ba-60-20> est un équipement polyvalent - pour les applications de refroidissement et de chauffage. Cet dispositif - Échangeur à plaques par Nordic Tec- joue un rôle essentiel dans le transfert de la chaleur entre différents fluides. Il peut également être utilisé pour connecter des pompes à chaleur au système, ainsi que pour le refroidissement passif.
Avec 20 plaques d'INOX spécialement prepares - échangeur de chaleur à 20 plaques offre une surface d'échange thermique 1,20m². Il permet d'optimiser les performances de refroidissement ( ou de chauffage ) en assurant un échange thermique efficace.

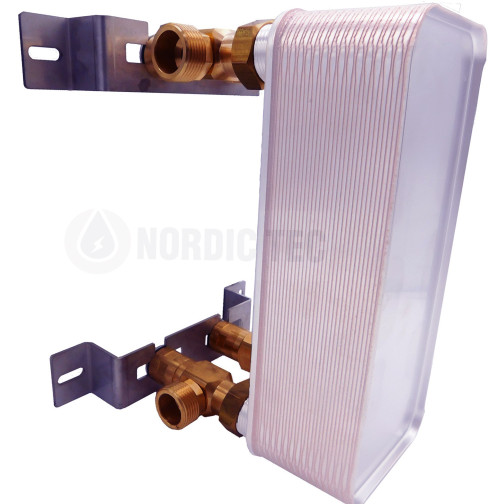

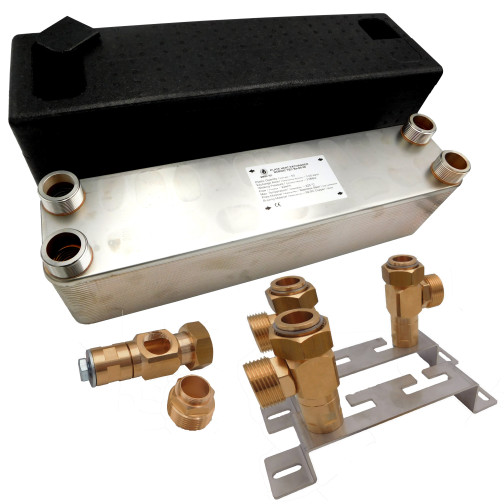

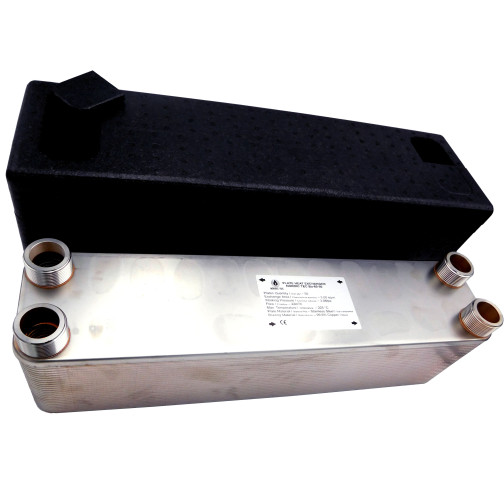

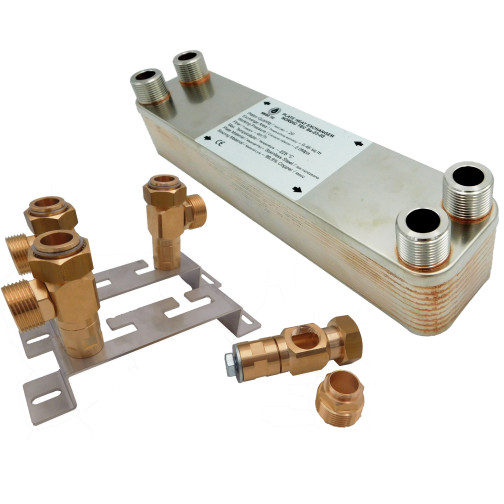

En option, cet échangeur de chaleur peut être acheté avec une isolation thermique qui réduira les pertes de chaleur (elle est utile dans les applications de chauffage, principalement dans le refroidissement), ainsi qu'avec un deuxième accessoire, qui est un kit de montage - un support mural pour les échangeurs de chaleur de 5/4".
Échangeur de chaleur à plaque longue et raccords relativement grands - c'est-à-dire 5/4". Grâce aux faibles résistances hydrauliques des flux - il convient parfaitement pour connecter les pompes à chaleur aux systèmes de chauffage, mais aussi en collaboration avec les chaudières traditionnelles telles que celles au charbon ou au bois. Les grands raccords et les pertes de pression relativement faibles font que l'échangeur de chaleur à plaques Ba-60-20 fonctionne également très bien dans de nombreux anciens systèmes de chauffage central, même en gravité ( sans utilisation de pompes de circulation du côté du circuit ouvert ).
_____________________________________________________________
Il est très souvent choisi pour les applications réfrigérées. En raison de la surface extérieure relativement grande, par rapport à la surface des plaques - il est prédestiné à cela. Cela ne signifie pas qu'il s'agit d'un échangeur pour réfrigération, il est également génial dans une option de chauffage. Les échangeurs Nordic Tec sont généralement créés de manière à pouvoir travailler universellement dans les deux applications. L'échangeur Ba-60-20 est un modèle de 20 plaques, avec une connexion à 1 1/4". Il peut facilement supporter la chaudière avec une puissance de chauffage jusqu'à 40-50 kW ou pour chauffer une grande installation résidentielle avec une superficie de jusqu'à 400-500 m².
Comme toute la série NORDIC TEC Ba-60, cet echangeur est basée sur une grande plaque en acier étendue, 0,4 mm d'épaisseur et avec une superficie de 0,060 m² pour chaque plaque unique. Pour cette raison, il peut être utilisé non seulement dans les bâtiments résidentiels, mais aussi dans les installations commerciales avec une grande surface.
Un avantage supplémentaire est un debit élevé, même énorme si vous comparez ce modèle avec d'autres avec une puissance similaire. Le flux de la structure de la plaque, nominal, est calculé à <22 000 l/h.
En cas de doute avec la sélection de l'appareil approprié - vous pouvez nous consulter
