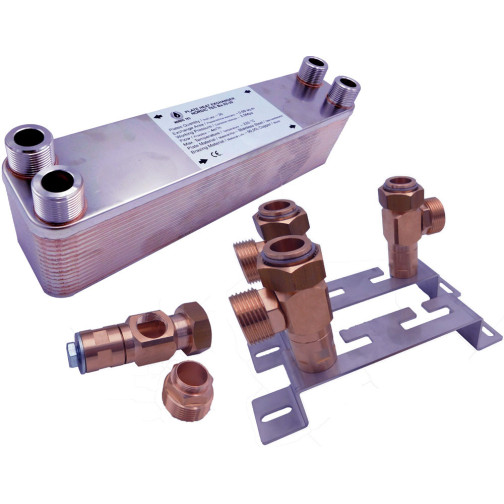

Échangeur de chaleur à plaques de 30 - avec des raccords de 1 1/4" et un débit relativement élevé, nominalement jusqu'à 22 m3/h. Le large raccordement de l'échangeur de chaleur ainsi que son grand débit garantissent des résistances relativement faibles aux débits, ce qui permet à l'échangeur de chaleur de trouver des applications dans une large gamme de solutions, y compris le fonctionnement avec des pompes à chaleur monoblocs ( systèmes de glycol et antigel ), où un grand volume d'eau et des pertes de pression faibles jouent un rôle important.
Livraison en France et en Belgique - gratuite
Détails techniques:
Le graphique ci-dessus montre la surface d'échange de chaleur de l'échangeur de chaleur Ba-60-30 et la compare avec d'autres appareils de la même série ayant un nombre différent de plaques. Le graphique permet de comprendre la relation entre le nombre de plaques et la surface totale d'échange de chaleur. Une seule plaque de l'échangeur a une surface de 0,060m2. En multipliant cela par le nombre de plaques, nous obtenons la surface totale - pour l'échangeur Ba-60-30, cela équivaut à 1,80m2. Si vous avez besoin d'une surface de plaques plus grande, vous trouverez sur le graphique des échangeurs de chaleur plus grands de la série Ba-60, qui sont également disponibles dans notre offre. Ci-dessous, vous pouvez lire comment la surface de 1,80m2 se traduit par l'utilisation pratique de l'échangeur de chaleur.
Dimensions
_____________________________________
Les échangeurs thermique Ba-60 ont été créés en réponse à une tendance classique dans la production d'échangeurs de plaques, où une plaque de 526 mm par 124 mm apparaît souvent. Une dimension similaire est considérée comme l'une des tailles classiques et apparaît dans de nombreuses marques. Des séries avec une taille similaire existent également avec d'autres fabricants, les différences peuvent être dans ce cas plutôt cca plusieurs milimètres. Grâce à cela, la série BA -60 obtient des paramètres très similaires tels que la série des fabricants suivants - Secespol LB60 ou SWEP B25T (bien sûr avec le même nombre de plaque).

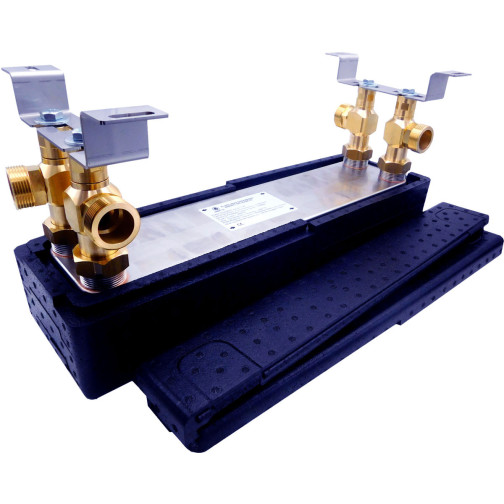

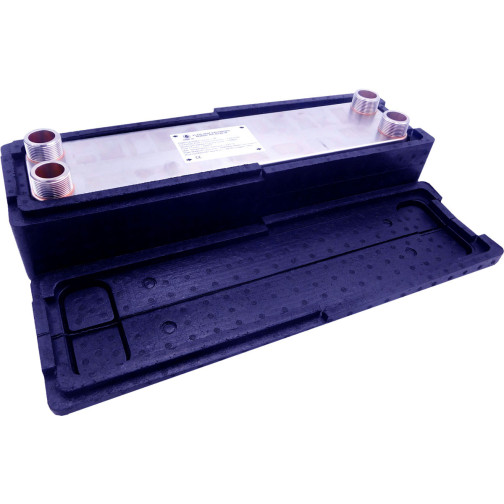

Nous proposons également une isolation thermique pour les échangeurs Ba-60. Cette entrée s'applique au Ba-60-30, c'est-à-dire la version de 30 plaques, avec des connexions DN32 (1 1/4 ").
