Échangeur de chaleur Nordic Ba-23-50 3/4" 210kW

Échangeur thermique pour des systemes de chauffage - Nordic Tec Ba-23-50

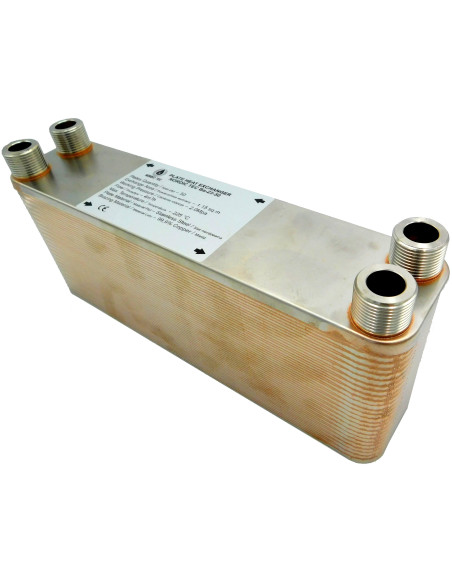

Échangeur thermique à plaques Nordic Tec Ba-23-50 3/4"

Données techniques - Échangeur de chaleur à 50 plaques 3/4" :

• Matériau des plaques : Acier inoxydable L316
• Matériau de brasage : Cuivre (99,99 %)
• Plage de température : < +230 degrés Celsius
• Pression de service : 20 bars (testé jusqu'à 40 bars)

Le modèle d'échangeur thermique Ba-23-50 est un échangeur classique liquide-liquide et ne doit pas être utilisé avec des fluides gazeux, en particulier avec des fluides à haute pression ou des réfrigérants sujets à des fluctuations de pression, tels que R32, R134A, R290 et tous les gaz similaires.

• Débit : 4 m³/h
• Diamètre des raccords : 3/4 pouces, DN20

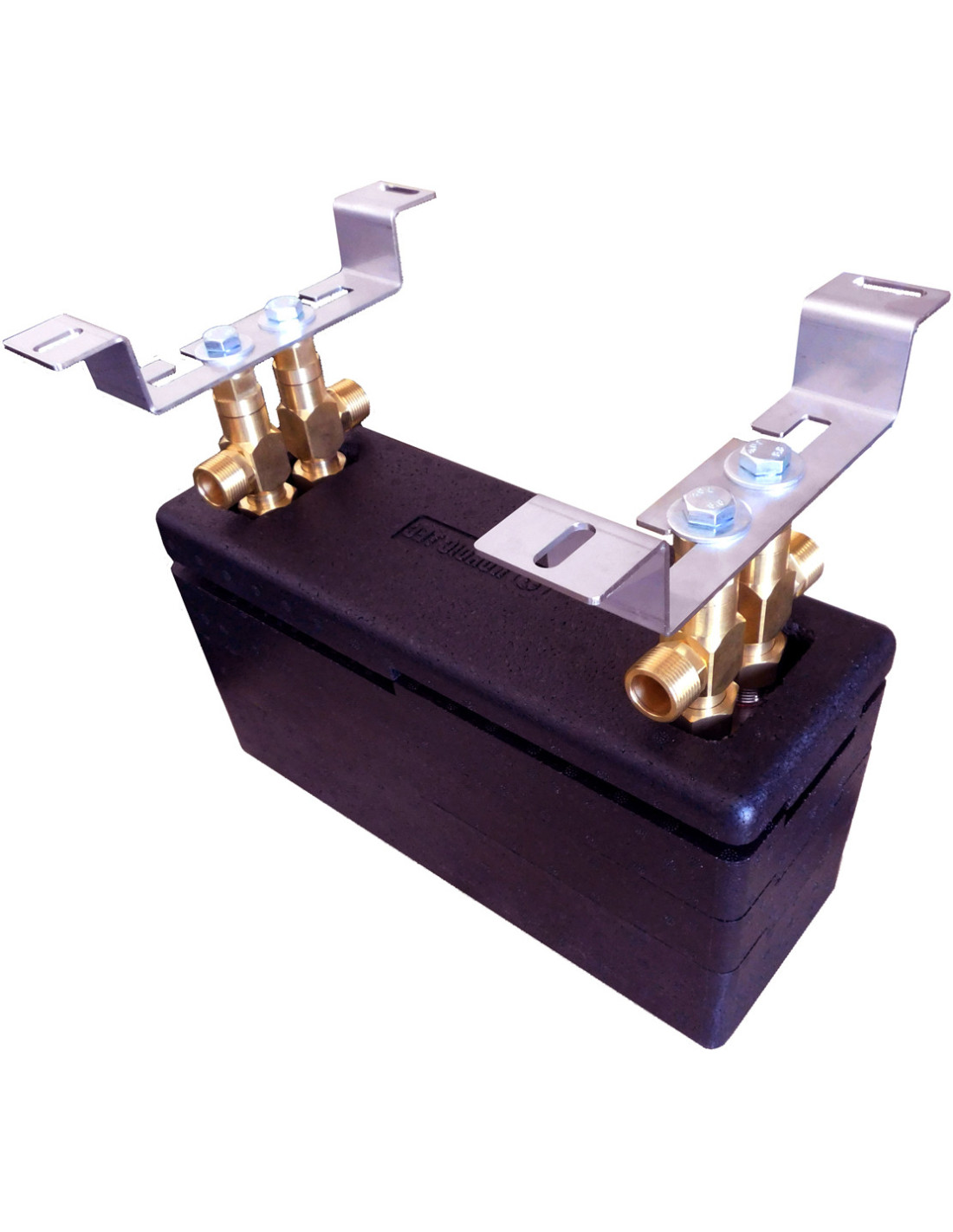

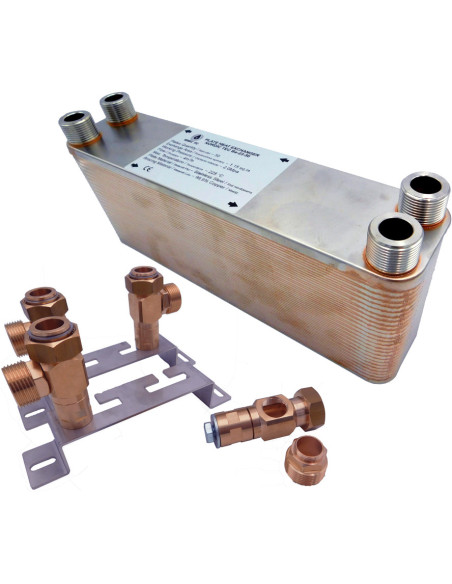

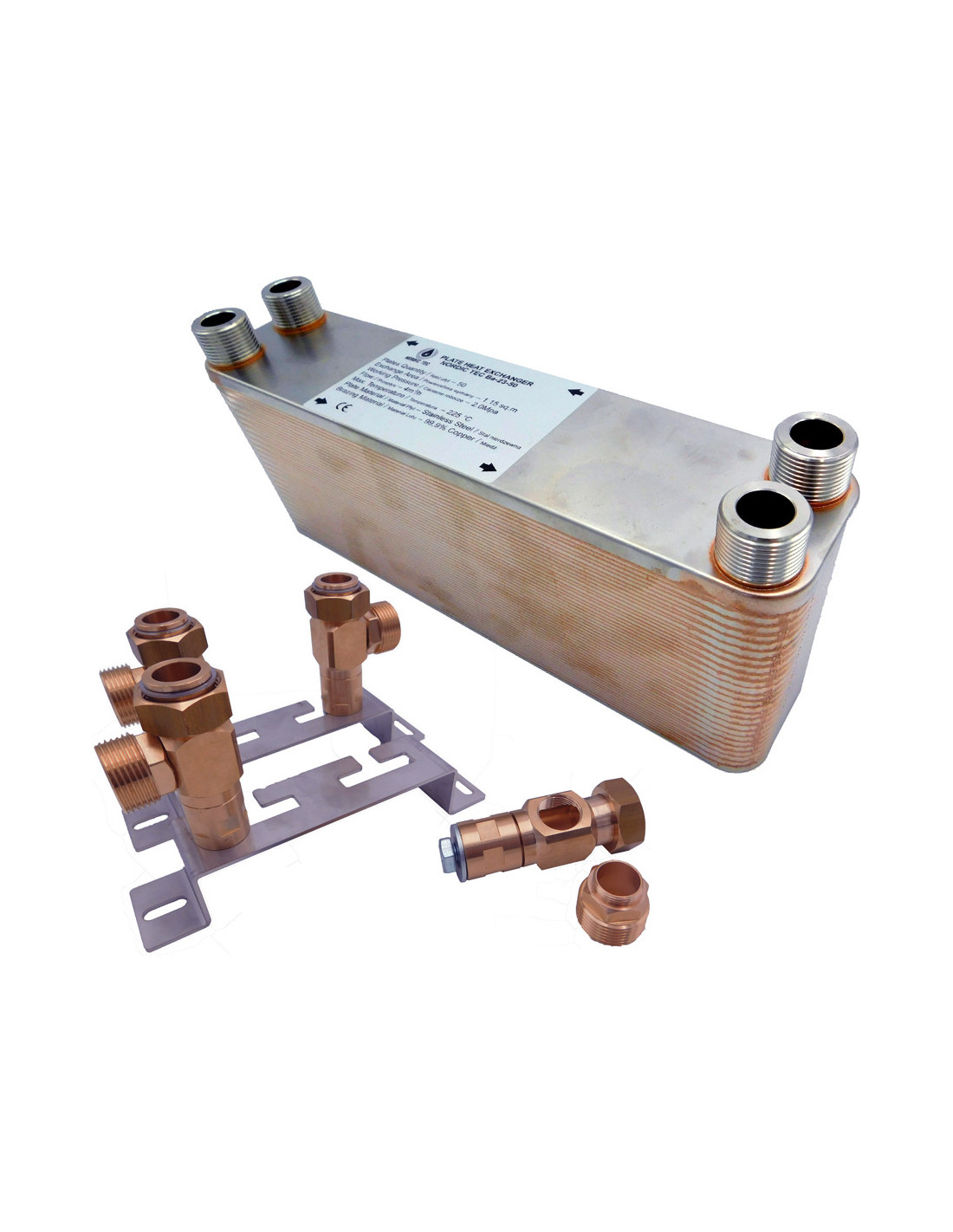

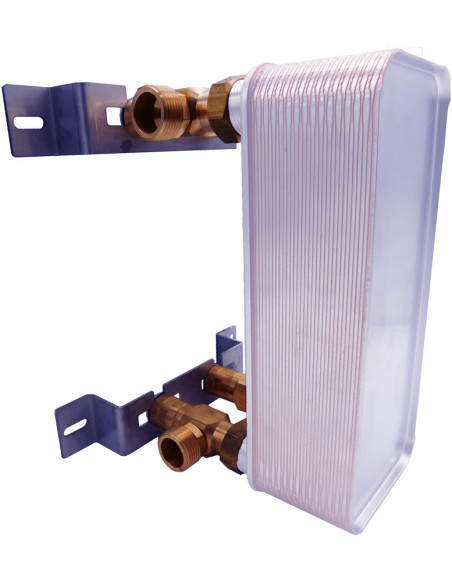

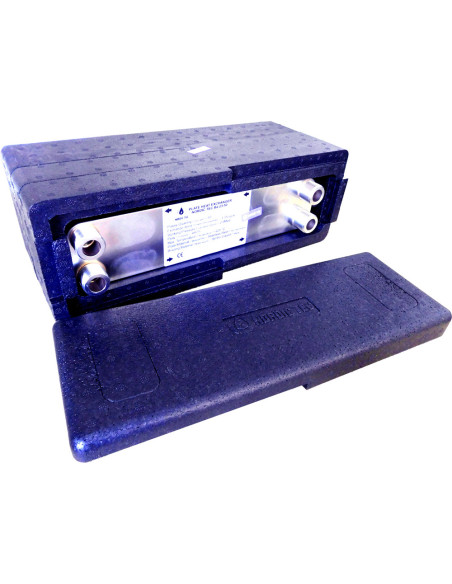

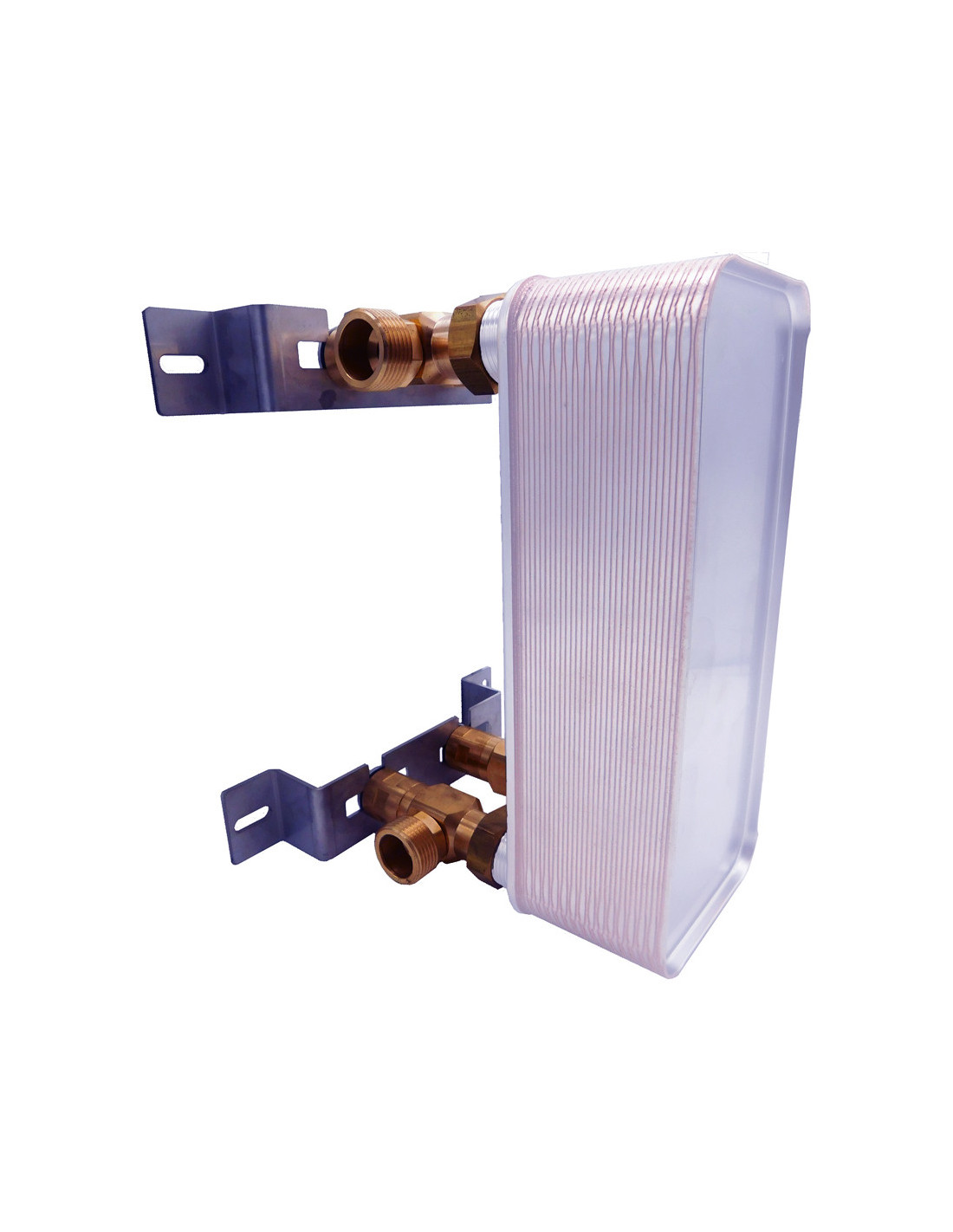

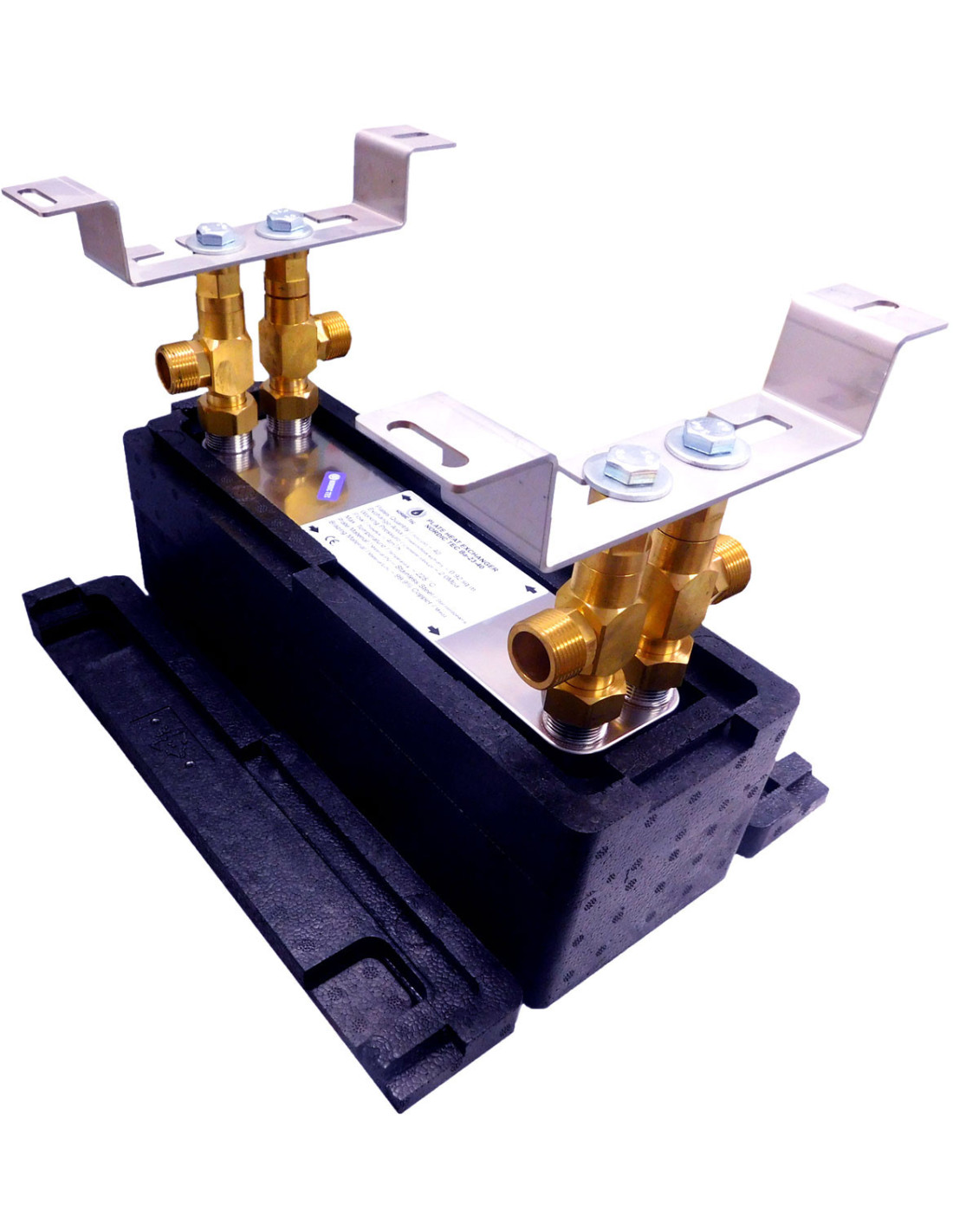

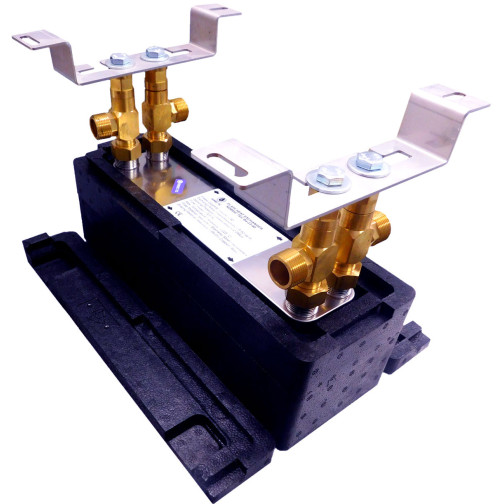

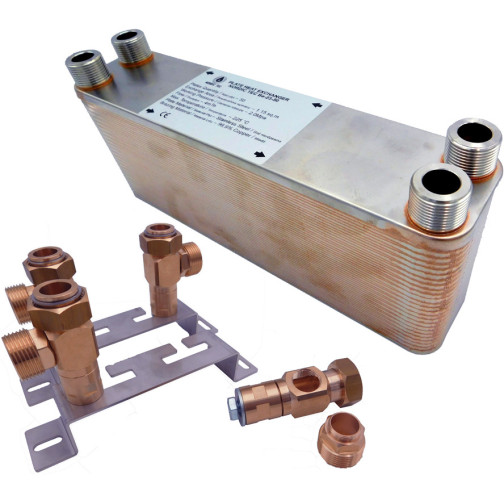

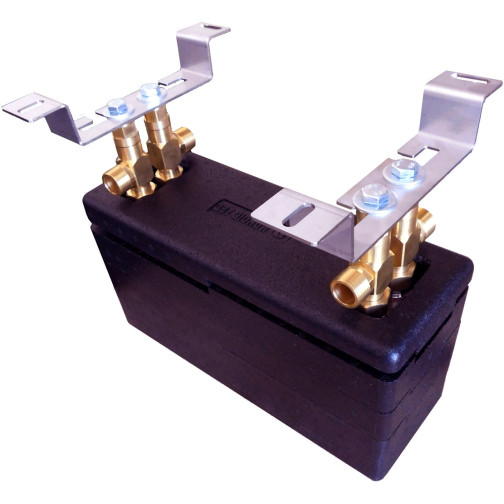

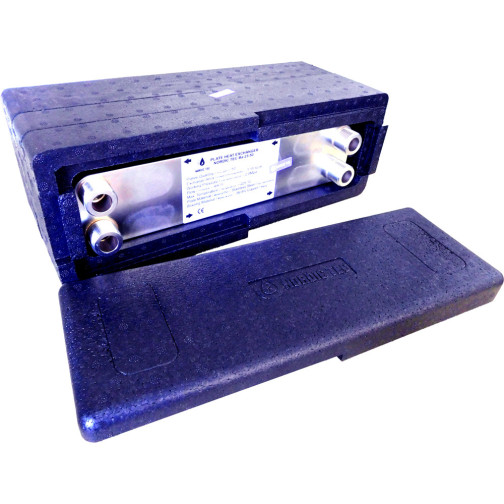

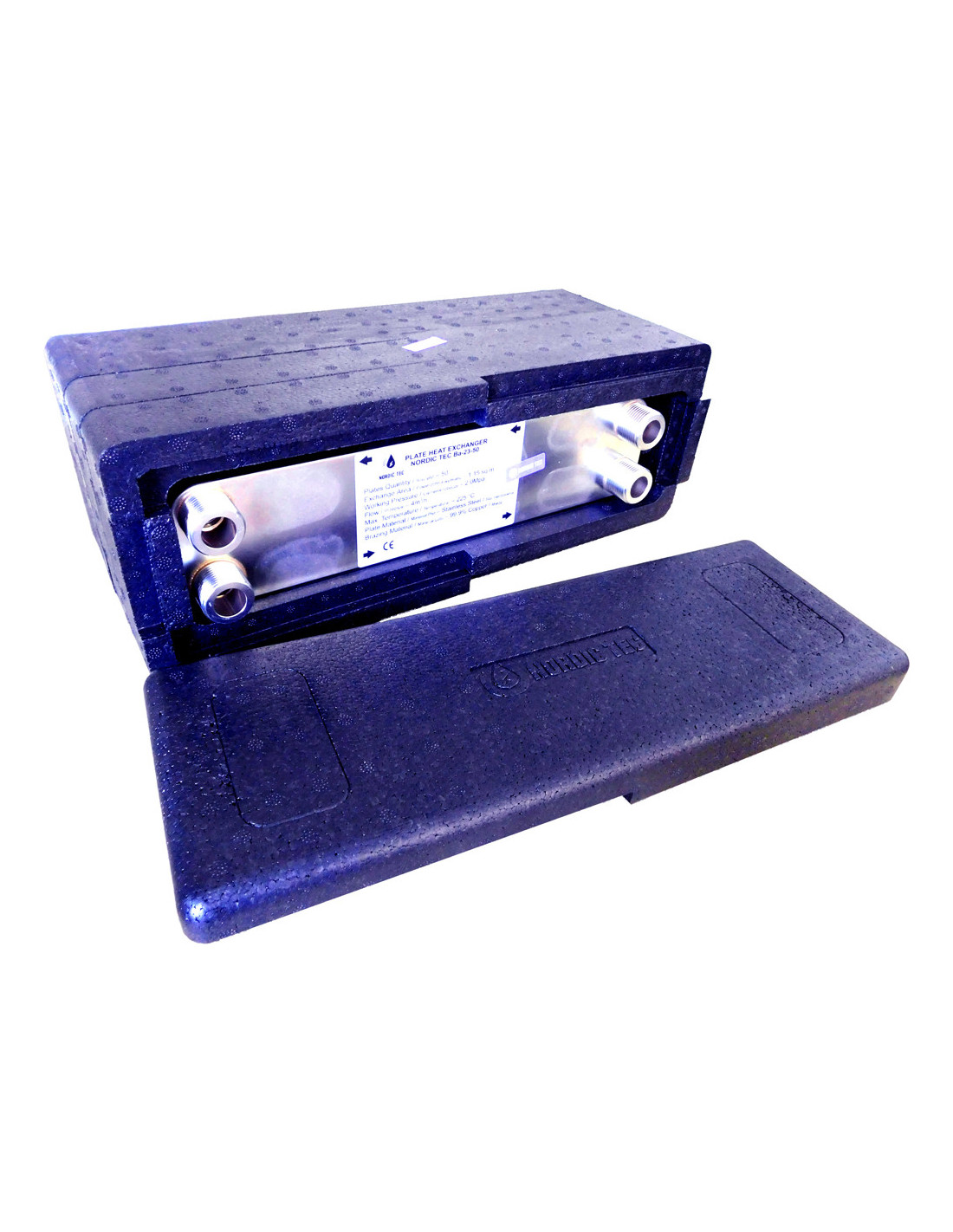

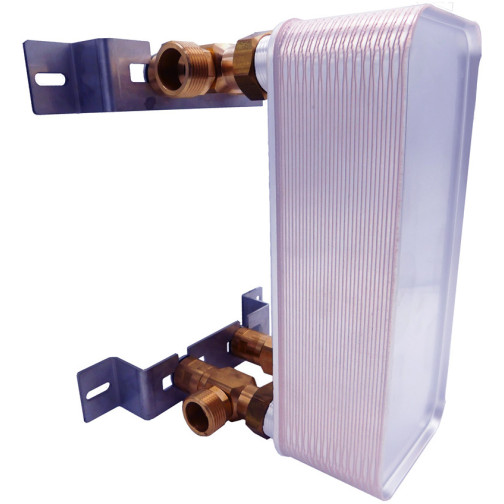

• Il est possible d’acheter en option l’échangeur à plaques avec des accessoires de montage et une isolation.

Surface d'échange thermique de l'échangeur de chaleur à plaques Ba-23-50 : 1,15 m²

Dimensions

(A) - 315 mm

(B) - 73 mm

(F) - 120 mm

(C) - 278 mm

(D) - 40 mm

______________

Échangeur de chaleur à plaques - 50 kW - Ba-23-50 de Nordic Tec

L'échangeur de chaleur à plaques de 50 kW - Ba-23-50, doté de 50 plaques en acier inoxydable et produit par Nordic Tec, est une solution polyvalente pour les systèmes de chauffage de petite et moyenne taille. Grâce à sa capacité efficace de transfert thermique, il offre une excellente efficacité tout en conservant des dimensions compactes. Il est idéal pour le chauffage des maisons individuelles, des appartements, des bureaux et d'autres systèmes de chauffage couvrant des surfaces allant jusqu'à 300-400 m².

Grâce à son design innovant et à la forme de ses plaques, l'échangeur de chaleur de 50 kW Ba-23-50 atteint un niveau élevé de transfert de chaleur avec une faible perte de pression. Cela se traduit par une meilleure efficacité énergétique et des coûts d'exploitation réduits, ce qui, à long terme, diminue la consommation de combustible ou d'énergie du système de chauffage principal. Sa construction robuste garantit une fiabilité durable, et ses dimensions compactes facilitent l'installation et l'intégration dans les systèmes de chauffage.

Échangeur de chaleur de 50 kW - 50 plaques - utilisations

Voici quelques exemples d'applications pour cet échangeur de chaleur de 50 kW :

• échangeur à plaques pour chaudières et foyers à bois d'une puissance nominale jusqu'à 35-45 kW. Lorsque la séparation d'un système fermé est nécessaire, cet échangeur à plaques de 50 kW est idéal pour cet usage.
• Connexion d'un foyer avec manteau d'eau fonctionnant en circuit ouvert à un système fermé, même pour des foyers de grande taille jusqu'à 40 kW.
• échangeur pour chaudières utilisant différents types de combustibles, tels que la biomasse, les granulés, le charbon, avec une puissance jusqu'à 40-45 kW (à condition que des raccords supérieurs à 3/4" ne soient pas nécessaires).
• Pompes à chaleur avec une puissance nominale jusqu'à 7-8 kW, échangeur à plaques pour pompes à chaleur monobloc utilisées pour le chauffage de l'eau chaude sanitaire, fonctionnant avec du glycol dans un circuit haute température (environ 50°C).
• échangeur pour la connexion de grands systèmes de panneaux solaires traditionnels chauffant des réservoirs d'eau chaude à l'aide de glycol chaud. Cela peut inclure des ensembles de panneaux couvrant plusieurs mètres carrés.

Construction de l'échangeur à plaques de 50 kW Ba-23-50

L'échangeur de chaleur à plaques de 50 kW est un échangeur classique à plaques brasées (BPHE). Il est constitué de 50 plaques assemblées dans un four sous vide en utilisant du cuivre (c'est-à-dire de l'acier soudé avec des brasures en cuivre). Les plaques des échangeurs Nordic Tec sont ondulées pour augmenter la surface disponible et, par conséquent, améliorer l'efficacité du transfert de chaleur. Chaque plaque en acier individuelle a une surface de 0,023 m².
