Construction d’une pompe à chaleur – comment ça fonctionne et quels sont les composants principaux

Une pompe à chaleur assure à la fois le chauffage et la climatisation en s’appuyant sur les principes de la thermodynamique. Son rôle ? Transférer la chaleur d’un milieu à un autre tout en optimisant la consommation d’énergie. Résultat : un intérieur confortable toute l’année avec une empreinte carbone réduite. Son fonctionnement repose sur un cycle précis, orchestré par plusieurs éléments clés :

• Le compresseur, qui élève la pression et la température du fluide frigorigène,
• Le condenseur, qui libère la chaleur pour chauffer l’air ou l’eau,
• L’évaporateur, qui capte les calories présentes dans l’air, l’eau ou le sol,
• Le détendeur, qui ajuste la pression pour assurer un cycle efficace.

Différents types de pompes à chaleur existent, chacun répondant à des besoins spécifiques :

• Les pompes à chaleur air-air, qui diffusent directement la chaleur dans l’air intérieur, idéales pour un chauffage et une climatisation rapides,
• Les pompes à chaleur air-eau, qui alimentent les systèmes de chauffage central et l’eau chaude sanitaire,
• Les pompes à chaleur géothermiques, qui exploitent l’énergie du sol pour une performance stable, même en hiver.

Grâce aux avancées technologiques, ces systèmes s’imposent comme une alternative durable aux chauffages traditionnels. En limitant l’usage des énergies fossiles, ils favorisent une consommation plus responsable et participent activement à la transition énergétique.

Qu'est-ce qu'une pompe à chaleur ?

Une pompe à chaleur (PAC) est un système ingénieux qui capte la chaleur présente dans l'air, l'eau ou le sol pour chauffer votre maison en hiver et la rafraîchir en été. Elle fonctionne avec une consommation d'énergie optimisée grâce à un cycle thermodynamique performant. Son mécanisme repose sur quatre composants essentiels : un compresseur, un condenseur, un évaporateur et un détendeur. Ensemble, ils assurent la circulation et la transformation de l'énergie thermique, garantissant ainsi un excellent rendement. Résultat : des économies d'énergie notables et un impact environnemental réduit. Autre atout : l'installation d'une pompe à chaleur peut donner accès à des aides financières. Un véritable coup de pouce pour améliorer son confort thermique sans déséquilibrer son budget ni nuire à l'environnement.

Le fonctionnement du cycle thermodynamique

Le cycle thermodynamique est au cœur du fonctionnement d’une pompe à chaleur. Il permet d’extraire la chaleur de l’air, de l’eau ou du sol pour la redistribuer à l’intérieur d’un bâtiment, même en hiver. Ce processus repose sur une série de transformations du fluide frigorigène, qui change d’état pour capter et restituer l’énergie thermique. Deux étapes essentielles assurent ce transfert : la compression et la détente du fluide frigorigène. Lorsqu’il s’évapore, il absorbe la chaleur présente dans l’environnement extérieur. Ensuite, en étant comprimé, sa température augmente, ce qui permet de libérer cette chaleur à l’intérieur du bâtiment lorsqu’il se condense. Ce n’est pas seulement un déplacement de chaleur : le système l’amplifie, ce qui le rend particulièrement efficace. Le fluide frigorigène joue un rôle central dans ce processus. Il circule en boucle fermée et assure un transfert thermique optimal. Son choix est crucial, car certains fluides sont plus performants et respectueux de l’environnement que d’autres. Cela influence directement la consommation énergétique et l’impact écologique du système.

Le rôle du fluide frigorigène

Le fluide frigorigène est l’élément clé du cycle thermodynamique, car il transporte la chaleur à travers le système. Pour remplir cette fonction, il doit posséder des propriétés spécifiques lui permettant de changer d’état facilement et d’optimiser le rendement énergétique de la pompe à chaleur. Son parcours suit plusieurs étapes :

• Lorsqu’il s’évapore, il capte la chaleur extérieure, même en hiver.
• Le compresseur augmente ensuite sa pression et sa température, facilitant ainsi le transfert thermique vers l’intérieur du bâtiment.
• Enfin, lors de la condensation, il restitue cette chaleur, contribuant au chauffage de l’espace.

Le choix du fluide frigorigène a aussi un impact environnemental majeur. Les modèles récents privilégient des fluides à faible potentiel de réchauffement global afin de limiter les émissions polluantes. Une gestion rigoureuse de ces substances est essentielle pour garantir la durabilité et l’efficacité du système tout en réduisant son empreinte écologique.

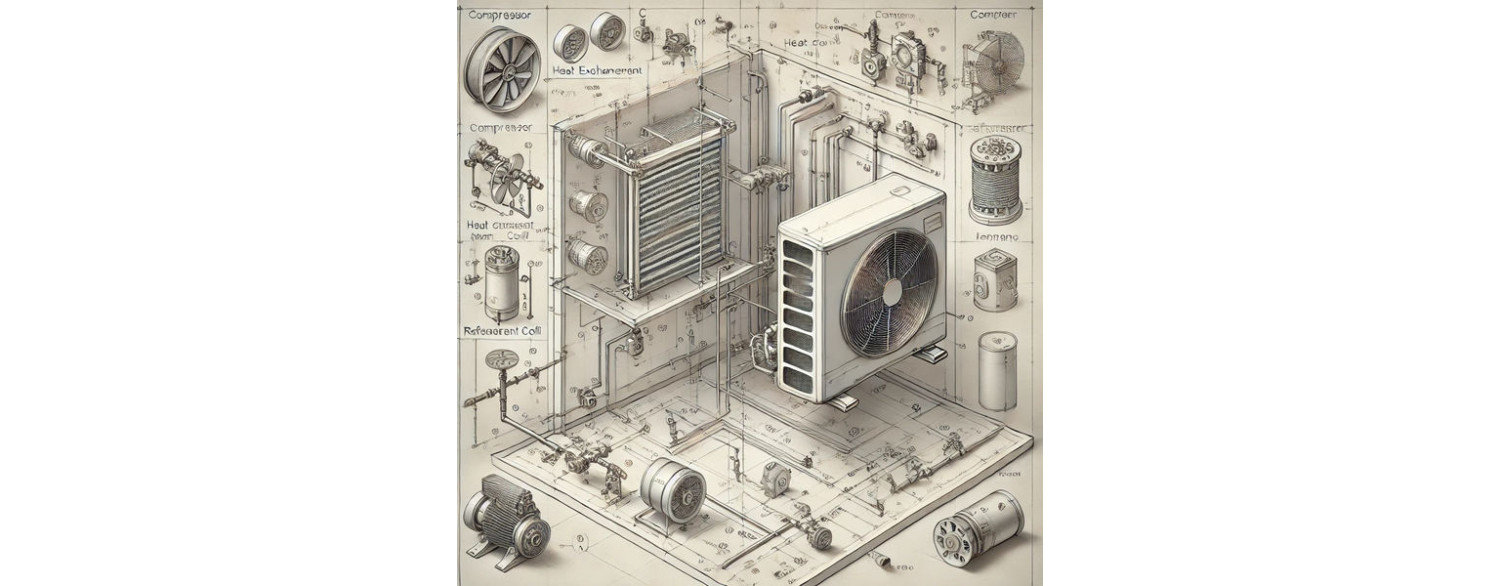

Les éléments clés d'une pompe à chaleur

Une pompe à chaleur repose sur un ensemble de composants qui interagissent pour assurer un fonctionnement efficace. Grâce à un cycle thermodynamique bien orchestré, elle capte, transforme et diffuse la chaleur de manière optimale. Examinons les pièces essentielles de ce système.

Le compresseur : le cœur du dispositif

Le compresseur est l’élément central de la pompe à chaleur. Son rôle principal est d’augmenter la pression et la température du fluide frigorigène en le comprimant, facilitant ainsi le transfert de chaleur vers le circuit de chauffage. Il existe plusieurs types de compresseurs : à piston, scroll ou rotatif. Les modèles scroll sont souvent privilégiés pour leur fonctionnement silencieux et leur bon rendement énergétique.

Le condenseur : la diffusion de la chaleur

Le condenseur permet au fluide frigorigène de transmettre sa chaleur à l’air ou à l’eau du circuit de chauffage. Il s’agit d’un échangeur thermique dont l’efficacité dépend des matériaux utilisés. Par exemple, un condenseur en cuivre offre une excellente conductivité thermique et une grande durabilité, tandis que l’aluminium, plus léger, présente une performance légèrement inférieure en matière de transfert de chaleur.

L'évaporateur : la captation de l’énergie extérieure

L'évaporateur récupère les calories présentes dans l’air, le sol ou l’eau et les transfère au fluide frigorigène. Ce dernier s’évapore en absorbant la chaleur, déclenchant ainsi le cycle thermodynamique. Son efficacité varie selon les conditions climatiques et la source de chaleur utilisée. Par exemple, une pompe à chaleur aérothermique sera plus performante dans une région au climat tempéré que sous des températures très basses.

Le détendeur : la régulation du cycle

Le détendeur agit comme un régulateur. Il abaisse la pression du fluide frigorigène après son passage dans le condenseur, permettant ainsi son refroidissement avant d’entamer un nouveau cycle. Ce petit composant joue un rôle clé pour assurer un fonctionnement fluide, que ce soit en mode chauffage ou rafraîchissement.

Les types de pompes à chaleur

Les pompes à chaleur existent en plusieurs modèles, chacun utilisant une source d'énergie spécifique pour chauffer ou rafraîchir un espace. Parmi les plus répandus, on retrouve :

• La pompe à chaleur air-air,
• La pompe à chaleur air-eau,
• La pompe à chaleur géothermique,
• La pompe à chaleur hydrothermique.

Certains modèles, comme la pompe à chaleur réversible, offrent un double avantage : chauffer en hiver et rafraîchir en été. Cette polyvalence garantit un confort optimal tout au long de l'année.

Pompe à chaleur air-air : une solution rapide et efficace

La pompe à chaleur air-air capte la chaleur extérieure pour la redistribuer à l'intérieur via des ventilo-convecteurs. Ce système est particulièrement adapté aux climats tempérés et aux logements sans chauffage central. Son principal atout ? Une installation simple et une montée en température rapide, permettant de chauffer efficacement tout en maîtrisant la consommation d'énergie. En mode réversible, elle fonctionne comme un climatiseur performant, assurant un confort thermique en toute saison.

Pompe à chaleur air-eau : un chauffage central performant

La pompe à chaleur air-eau utilise l'air extérieur pour chauffer un circuit d'eau alimentant des radiateurs, un plancher chauffant ou un ballon d'eau chaude. Idéale pour les habitations équipées d'un chauffage central, elle assure une diffusion homogène de la chaleur. Même en hiver, elle reste efficace en captant les calories présentes dans l'air ambiant. En plus d'améliorer le confort thermique, elle permet de réduire significativement la consommation énergétique.

Pompe à chaleur géothermique : une performance constante toute l'année

La pompe à chaleur géothermique puise la chaleur du sol grâce à un système de captage vertical ou horizontal. Son principal avantage ? Un rendement élevé, même par temps très froid, garantissant un chauffage stable et efficace. Son installation représente un investissement initial plus important, mais elle permet de réaliser des économies d'énergie considérables sur le long terme. Durable et respectueuse de l’environnement, elle constitue une solution idéale pour ceux qui recherchent une alternative écologique.

Installation et entretien d'une pompe à chaleur

Installer une pompe à chaleur ne se limite pas à la poser et à l'allumer. Une préparation rigoureuse et une mise en place soignée sont essentielles pour garantir son bon fonctionnement et sa durabilité. Chaque détail compte, de l'évaluation du site à la mise en service. L'emplacement de l'unité extérieure est crucial : il doit assurer une bonne circulation de l'air tout en réduisant les nuisances sonores. De plus, l'intégration avec votre système de chauffage existant doit être optimisée pour maximiser l'efficacité énergétique. L'installation d'un système performant peut également nécessiter des composants complémentaires. Dans ce contexte, il est utile de consulter la catégorie dédiée aux échangeurs de chaleur pour les pompes à chaleur, qui permettent d'améliorer l'intégration et les performances globales du système.

Échangeur à plaques Nordic Ba-27-40 1 1/4" 230kW

NT Ba-27-40

224.5

View

Échangeur à plaques Nordic Ba-60-100 1 1/2" 1100kW

NT Ba-60-100

755

View

Échangeur de chaleur Nordic Tec Ba-60-70 1 1/4" 765kW

FR-exchangeur-de-chaleur-60-70-5/4"

593.99

View

Une fois installée, un entretien régulier prévient les pannes et limite les réparations coûteuses. Quelques gestes simples suffisent :

• Nettoyer les filtres pour éviter l'accumulation de poussière,
• Vérifier le fluide frigorigène afin de maintenir un rendement optimal,
• Inspecter les composants électriques et mécaniques pour anticiper d'éventuels dysfonctionnements.

Un entretien rigoureux améliore l'efficacité énergétique, prolonge la durée de vie de l'appareil et réduit les coûts d'exploitation. En combinant une installation réfléchie avec un suivi attentif, vous optimisez les performances de votre pompe à chaleur sur le long terme. Résultat ? Un confort thermique constant et des économies d'énergie significatives !
