Comment fonctionne une pompe à chaleur géothermique ?

1000 Vues 0 Appréciée Publié le: 23/03/2025

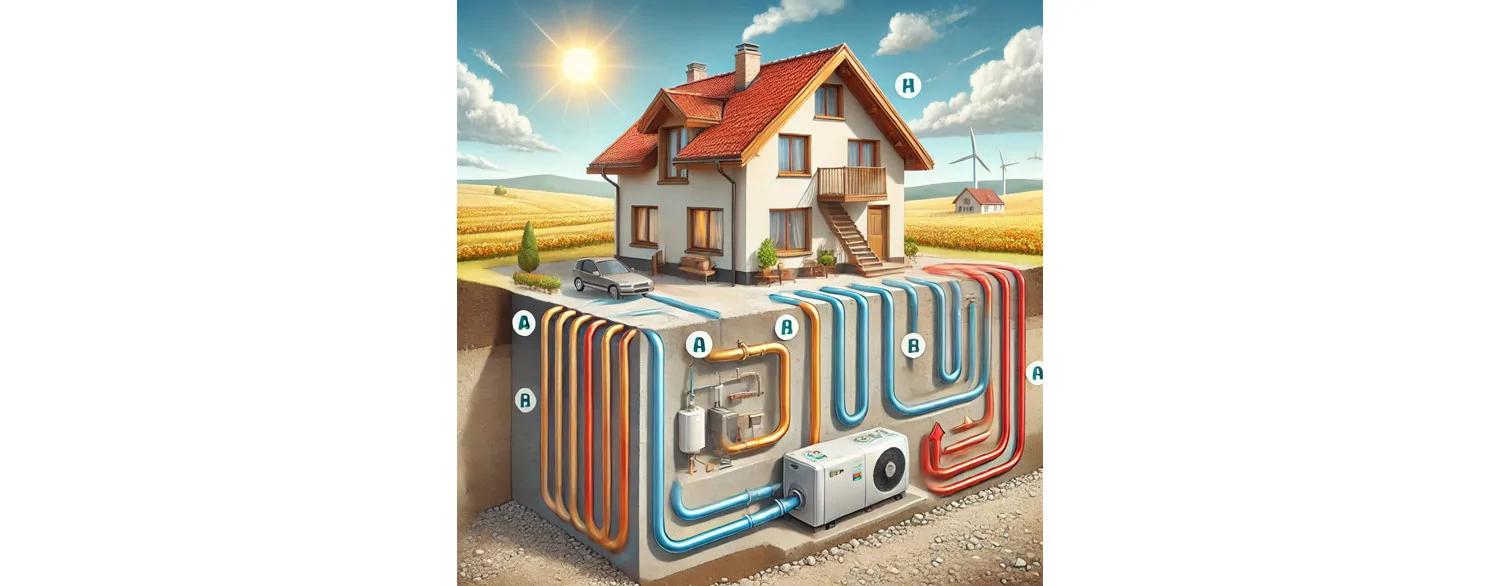

La pompe à chaleur géothermique utilise l’énergie stockée dans le sol pour chauffer un bâtiment et produire de l’eau chaude sanitaire. En exploitant cette chaleur naturelle, elle constitue une alternative performante et durable aux systèmes de chauffage classiques.

Son fonctionnement repose sur un fluide frigorigène circulant dans un circuit fermé :

  1. Le fluide capte la chaleur du sol à l’aide de capteurs enterrés.
  2. Il subit des variations de pression qui lui permettent de changer d’état et d’amplifier la chaleur récupérée.
  3. La chaleur est ensuite diffusée à l’intérieur du bâtiment via un plancher chauffant, des radiateurs ou un ventilo-convecteur.

En plus du chauffage, ces pompes peuvent également produire de l’eau chaude sanitaire, offrant ainsi une solution complète pour réduire la consommation énergétique et limiter l’empreinte écologique.

Opter pour une pompe à chaleur géothermique, c’est faire un choix stratégique pour réaliser des économies d’énergie significatives tout en contribuant à une transition énergétique plus respectueuse de l’environnement.

Principe de la pompe à chaleur géothermique

La pompe à chaleur géothermique utilise la chaleur naturellement présente dans le sol pour chauffer les bâtiments et produire de l’eau chaude sanitaire. Des capteurs enterrés récupèrent cette énergie, qui est ensuite transférée via un fluide frigorigène pour assurer une diffusion efficace de la chaleur. Ce procédé repose sur une ressource renouvelable, offrant ainsi une alternative performante et respectueuse de l’environnement.

Contrairement aux systèmes de chauffage traditionnels, la pompe à chaleur (PAC) géothermique se distingue par son rendement élevé et sa capacité à générer des économies d’énergie significatives. Puisant directement dans la chaleur terrestre, elle réduit la consommation d’énergies fossiles et limite les émissions de gaz à effet de serre. Son efficacité énergétique en fait une solution idéale pour les particuliers et les entreprises soucieux de leur impact écologique et de la maîtrise de leurs dépenses énergétiques.

En tant que système de chauffage durable, la pompe à chaleur géothermique représente une alternative crédible aux méthodes conventionnelles. Son fonctionnement repose sur une source d’énergie inépuisable, contribuant ainsi à la transition énergétique tout en garantissant un confort thermique optimal. Cette technologie innovante illustre les avancées majeures dans le domaine des énergies renouvelables et s’intègre de plus en plus dans les projets de construction et de rénovation.

Face aux défis climatiques et à la nécessité de réduire notre empreinte carbone, l’adoption des pompes à chaleur géothermiques dans les infrastructures existantes apparaît comme une solution d’avenir. Leur déploiement à grande échelle pourrait transformer durablement notre approche du chauffage et de la consommation énergétique.

Les composants essentiels du système

Une pompe à chaleur géothermique repose sur plusieurs éléments fondamentaux qui garantissent son efficacité et son bon fonctionnement. Parmi eux, on retrouve le fluide frigorigène, le compresseur, l'évaporateur, le condenseur et le détendeur. Chacun joue un rôle précis dans le transfert de chaleur du sol vers le système de chauffage du bâtiment.

Le fluide frigorigène capte la chaleur du sol à l’évaporateur et la transporte jusqu’au condenseur, où elle est libérée pour chauffer l’intérieur du bâtiment. En changeant d’état tout au long du cycle, il optimise le transfert thermique.

Le compresseur augmente la température du fluide en le comprimant. Ce gaz chaud devient alors une source de chaleur efficace, assurant un confort thermique constant.

L'évaporateur et le condenseur fonctionnent en complémentarité. L’évaporateur capte l’énergie thermique du sol et vaporise le fluide frigorigène, tandis que le condenseur restitue cette chaleur au circuit de chauffage, assurant ainsi une diffusion homogène dans tout le bâtiment.

Comprendre ces composants permet d’apprécier la complexité et la performance des pompes à chaleur géothermiques. L’optimisation de ces systèmes est essentielle pour répondre aux besoins énergétiques croissants tout en réduisant leur impact environnemental.

Le fluide frigorigène et son rôle

Élément central du cycle thermodynamique, le fluide frigorigène capte la chaleur du sol et la transporte jusqu’au système de chauffage. En circulant à travers les différents composants, il subit des transformations qui lui permettent d’absorber et de restituer la chaleur de manière optimale.

Tout au long du cycle, il passe par des phases d’évaporation et de condensation, essentielles pour exploiter efficacement l’énergie géothermique. L’évolution des technologies de réfrigérants contribue à améliorer l’efficacité et la durabilité des pompes à chaleur géothermiques.

Le compresseur, élément clé du chauffage

Le compresseur joue un rôle déterminant dans le fonctionnement d’une pompe à chaleur géothermique. Sa mission principale est d’augmenter la température du fluide frigorigène en le comprimant, le transformant ainsi en un gaz chaud prêt à être utilisé pour le chauffage.

Ce processus est crucial : en optimisant la pression du fluide, le compresseur maximise le transfert de chaleur et garantit un confort thermique constant. Les avancées technologiques dans ce domaine permettent d’améliorer encore la performance énergétique des pompes à chaleur géothermiques.

L’évaporateur et le condenseur, transfert de chaleur

Indissociables, l'évaporateur et le condenseur assurent le transfert de chaleur. L’évaporateur capte l’énergie thermique du sol et vaporise le fluide frigorigène, facilitant ainsi l’absorption de la chaleur géothermique.

Le condenseur, quant à lui, restitue cette chaleur au circuit de chauffage du bâtiment. En condensant le fluide frigorigène, il libère l’énergie nécessaire pour chauffer l’eau ou l’air, garantissant ainsi une diffusion homogène de la chaleur. L’amélioration continue de ces composants renforce l’efficacité des systèmes de chauffage géothermique.

Les différentes méthodes de captage de chaleur

Les systèmes géothermiques exploitent la chaleur du sol grâce à plusieurs techniques adaptées aux caractéristiques du terrain et aux besoins énergétiques. Les principales approches incluent le captage vertical, le captage horizontal et le captage sur nappe phréatique. Chacune utilise des capteurs géothermiques pour extraire l’énergie thermique, mais elles diffèrent en termes d’installation, de coût et de rendement.

Captage vertical : efficacité et contraintes

Le captage vertical est idéal pour les terrains de petite superficie. Il consiste à installer des sondes géothermiques à une profondeur de 80 à 100 mètres, où la température du sol reste stable toute l’année. Cette stabilité thermique garantit un rendement énergétique optimal, notamment en hiver.

Cette solution implique cependant un investissement initial plus élevé en raison du forage géothermique. Toutefois, son efficacité énergétique permet d’amortir cet investissement sur le long terme, en offrant une solution de chauffage performante et durable.

Captage horizontal : une alternative plus accessible

Le captage horizontal est une option plus économique pour ceux qui disposent d’un terrain suffisamment vaste. Il repose sur l’installation de capteurs horizontaux enterrés entre 0,6 et 1,2 mètre de profondeur.

Cette méthode nécessite une surface de terrain importante, généralement deux fois la surface à chauffer. Cependant, son coût d’installation est inférieur à celui du captage vertical. En exploitant la chaleur des couches superficielles du sol, les collecteurs géothermiques constituent une solution adaptée aux climats tempérés et aux besoins énergétiques modérés.

Captage sur nappe phréatique : une solution performante

Le captage sur nappe phréatique offre un rendement énergétique élevé. Il repose sur une pompe à chaleur eau-eau qui utilise l’eau souterraine comme source de chaleur, bénéficiant ainsi de sa température stable tout au long de l’année.

Sa mise en œuvre nécessite des forages pour l’extraction et le rejet de l’eau, ce qui peut entraîner des contraintes techniques et réglementaires. Malgré ces défis, cette méthode reste une solution très performante dans les régions où l’accès à une nappe phréatique est possible, garantissant un chauffage efficace et durable.

Le coefficient de performance (COP) et l’efficacité énergétique

Le coefficient de performance (COP) est un indicateur clé pour mesurer l'efficacité énergétique des pompes à chaleur géothermiques. Il représente le rapport entre la chaleur produite et l’énergie électrique consommée. Plus ce chiffre est élevé, plus l’appareil est performant : il génère davantage de chaleur tout en limitant sa consommation d’électricité. Cela se traduit par des économies substantielles sur les factures d’énergie et une empreinte carbone réduite.

Les pompes à chaleur géothermiques affichent généralement un COP pouvant atteindre 5,6, témoignant de leur excellent rendement. Toutefois, ce coefficient varie en fonction de plusieurs facteurs, notamment le type de pompe et les conditions d’installation. Par exemple, un sol à température stable favorise un COP plus élevé, tandis qu’un environnement soumis à de fortes variations thermiques peut impacter ses performances.

Ce coefficient est particulièrement pertinent pour ces systèmes, car il illustre leur capacité à exploiter l’énergie renouvelable du sol pour produire de la chaleur. Une gestion optimisée du COP permet de réduire la consommation électrique et d’assurer un fonctionnement performant. En ajustant certains paramètres, il est possible d’améliorer encore l’efficacité énergétique et de maximiser les économies.

Optimiser le COP est donc un levier essentiel pour renforcer l’efficacité énergétique des bâtiments. Grâce aux avancées technologiques, les pompes à chaleur deviennent toujours plus performantes et durables. Ces innovations joueront un rôle clé dans l’avenir des énergies renouvelables et la transition énergétique.

Comment calculer le COP et son impact sur la consommation électrique

Le calcul du coefficient de performance (COP) est essentiel pour évaluer l’impact d’une pompe à chaleur géothermique sur la consommation électrique. Il se détermine en divisant la quantité de chaleur produite par l’énergie électrique consommée :

  1. Mesurer la chaleur produite par la pompe à chaleur en kilowatts (kW).
  2. Déterminer l’énergie électrique consommée par l’appareil en kilowatts (kW).
  3. Appliquer la formule : COP = Chaleur produite / Énergie consommée.

Un COP élevé permet de réduire significativement la consommation d’électricité, entraînant des économies notables sur les factures et une empreinte carbone allégée. En ajustant certains paramètres, comme la température de fonctionnement ou l’isolation du bâtiment, il est possible d’améliorer encore ce coefficient. De plus, les innovations technologiques ne cessent d’apporter des solutions pour rendre ces équipements toujours plus performants, renforçant ainsi leur rôle dans la transition énergétique.

L’installation et l’entretien d’une pompe à chaleur géothermique

L’installation d’une pompe à chaleur géothermique est une opération complexe nécessitant l’intervention d’un professionnel qualifié. Ce système de chauffage, reconnu pour son efficacité énergétique, représente un investissement important en raison des travaux requis. La mise en place suit plusieurs étapes essentielles :

  1. Analyse du terrain : Vérification de la compatibilité du sol avec le système géothermique.
  2. Choix du type de captage : Sélection entre un captage horizontal ou vertical en fonction des contraintes du terrain.
  3. Installation des composants : Mise en place des sondes géothermiques et du circuit de fluide frigorigène.

Chaque étape doit être réalisée avec précision afin d’assurer une performance optimale et une durabilité maximale.

Une fois en service, l’entretien de la pompe à chaleur est essentiel pour préserver son efficacité et prolonger sa durée de vie. Un suivi régulier permet d’éviter des pannes coûteuses et de maintenir un rendement optimal. L’entretien comprend :

  1. Contrôle annuel : Vérification de l’état des composants et du bon fonctionnement du compresseur.
  2. Surveillance du fluide frigorigène : Vérification du niveau et détection d’éventuelles fuites.
  3. Nettoyage et inspection : Entretien des filtres et contrôle des circuits électriques et mécaniques.

Un entretien négligé peut entraîner une baisse de performance et une augmentation de la consommation énergétique.

Pour garantir un fonctionnement optimal, il est recommandé de confier l’entretien de votre pompe à chaleur à un spécialiste. Celui-ci effectuera un nettoyage approfondi, une inspection minutieuse et une vérification des niveaux de fluide frigorigène. Un entretien rigoureux permet non seulement d’éviter les dysfonctionnements, mais aussi d’optimiser la consommation énergétique, assurant ainsi un meilleur retour sur investissement.

La longévité d’une pompe à chaleur géothermique dépend directement de la qualité de son installation et de son entretien. Avec un suivi attentif, ces systèmes peuvent fonctionner efficacement pendant 15 à 20 ans, voire plus. Cela souligne l’importance d’un entretien préventif pour maximiser la durée de vie et la rentabilité de votre équipement.

Encourager les propriétaires à adopter un entretien régulier est essentiel pour garantir une performance optimale et prolonger la durée de vie de leur pompe à chaleur. Une meilleure sensibilisation aux économies d’énergie et aux avantages à long terme peut jouer un rôle clé dans cette démarche.

Les aides financières pour l’installation de PAC

Les subventions et financements dédiés aux pompes à chaleur géothermiques jouent un rôle clé dans leur démocratisation. En réduisant le coût initial, ces aides rendent cette solution de chauffage plus accessible, tout en favorisant une approche performante et respectueuse de l’environnement. Parmi les principales aides disponibles, on retrouve MaPrimeRénov' et l'éco-prêt à taux zéro, deux dispositifs majeurs de la transition énergétique.

MaPrimeRénov', subvention mise en place par l’État, vise à alléger le coût d’installation des pompes à chaleur géothermiques. En encourageant les ménages à choisir des équipements plus durables, elle réduit significativement l’investissement initial. Ce soutien financier facilite l’adoption de solutions énergétiques plus efficaces, tout en contribuant à la diminution de la consommation d’énergie et des émissions de CO₂.

L'éco-prêt à taux zéro (éco-PTZ) permet aux propriétaires de financer leur installation sans payer d’intérêts. Grâce à ce prêt avantageux, les dépenses peuvent être réparties sur plusieurs années sans surcoût, rendant ainsi l’investissement plus accessible et rentable à long terme.

En Suisse, des subventions cantonales complètent ces dispositifs en fonction des politiques locales. Chaque canton propose des aides spécifiques pour encourager l’installation de pompes à chaleur géothermiques, avec des montants et des critères d’éligibilité variables. Ces soutiens s’inscrivent dans une volonté commune de promouvoir des alternatives énergétiques durables et performantes.

Grâce à ces dispositifs financiers, l’installation d’une pompe à chaleur géothermique devient une option plus abordable pour de nombreux foyers. Avec des aides toujours plus incitatives, cette technologie continue de se développer, améliorant ainsi l’efficacité énergétique des habitations et leur impact environnemental.
