Échangeur de chaleur fluide frigorigène-eau - condenseur ou évaporateur | Nordic Tec Ba-68-16-F 7 kW - 11 kW

Condenseur ou évaporateur pour réfrigérant-eau - Échangeur de chaleur gaz / fluide frigorigène-eau - c'est-à-dire 2 canaux, dont 1 est destiné au fluide frigorigène et l'autre au liquide (eau, glycol etc).

Un échangeur thermique pour des agents réfrigérants - c'est un appareil est destiné à fonctionner en tant que condenseur ou évaporateur dans pompes à chaleur - mais aussi par example es groupes de réfrigération et des climatiseurs de max. 10 - 11 kW.
La résistance aux pressions de Ba-68-16-F est élevée (jusqu'à 45 bars ) - ainsi que la connexionest  préparée pour fluide frigorigène (brasage).

  • Nombre de plaques : 16 pièces
  • Connexions - Côté réfrigérant : tube 7/8" (ϕ22) | Côté liquide : 1"
  • Surface d'échange de chaleur : 1,088 m²
  • Puissance de la pompe à chaleur / groupe / climatiseur - 7 - 11 kW
  • Pression de service côté gaz : jusqu'à 45 bars

Livraison gratuite en FR et BE

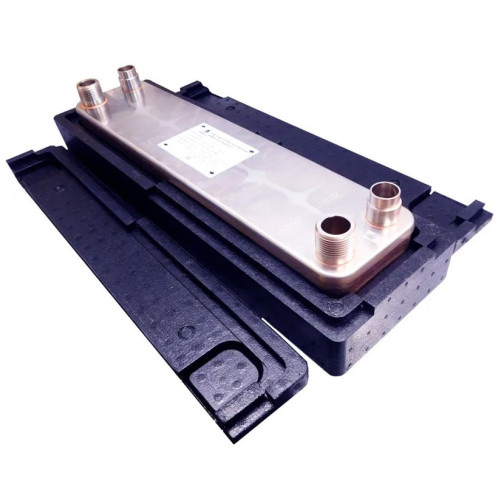

L'isolation thermique pour des échangeurs de chaleur est un accessoire facultatif - vous pouvez acheter ce produit avec ou sans isolation.

Accessoires:
  • Échangeur (sans accessoires)
  • Échangeur avec isolation thermique
FR Ba-68-16-F
Disponible
299,99 €
TTC



Échangeur de chaleur - évaporateur ou condenseur pour pompe à chaleur 7-11 kW

Échangeur de chaleur à plaques - type frigorifique pour pompe à chaleur 7-11 kW (comme évaporateur ou condenseur)

✅☑️ Consultez: Les catalogue des raccords à souder avec adapteur SAE | NT

Détails techniques - Échangeur de chaleur gaz/eau Ba-68-16-F de 11 kW:

  • Le matériau : plaques en Acier Inox 316 L, brasé sous vide avec du Cuivre
  • Puissance de chauffage pour la pompe à chaleur / climatiseur / groupe frigorifique - 7 kW - 11 kW

Paramètre 11 kW
Côté fréon R410a; T = 40°C,
Côté liquide: Eau; T-in= 32°C; T-out = 37°C

  • Connexions pour le frigorigène / gaz : ϕ 22 - 7/8" pour le brasage
  • Connexions pour liquide : 1" DN 25
  • Pression de travail - jusqu'à 45 bar
  • Pression d'essai avant la mise en service - > 60 bar
  • Débit - 12 m3/h
  • Mode de connexion :  Échangeur de chaleur de contre-courant

La surface de transfert de chaleur - échangeurs pour l'agent réfrigérant Ba-68-16-F - 1,09 m²

Échangeur de chaleur à plaques pour pompe à chaleur, surface Ba-68-16, 10 kW.

L'échangeur de chaleur au fréon Ba-68-16 est l'un des plus petits échangeurs de gaz de la série Ba-68. Avec une surface de 1,088 m², il convient parfaitement pour des unités travaillant avec du R410a, R404, R32 et des médias similaires, d'une puissance allant jusqu'à 10-11 kW. Si vous avez besoin de plus grands échangeurs de fréon pour des pompes à chaleur plus importantes ou des climatiseurs de plus grande taille, vous pouvez consulter les surfaces offertes par d'autres modèles de cette série sur le graphique ci-dessus. Tous les échangeurs de fréon Ba-68-F sont disponibles dans notre magasin.

L'échangeur de chaleur gaz Ba-68-16-F peut être acheté avec ou sans isolation thermique - qui peut renforcer encore davantage sa performance.

Les dimensions - échangeurs pour l'agent réfrigérant - Ba-68-16-F

Dimensions des échangeurs de chaleur pour le réfrigérant Ba-68-16-f

(A) - 526 mm
(B) - 119 mm
(F) - 46 mm
(C) - 470 mm
(D) - 63 mm
