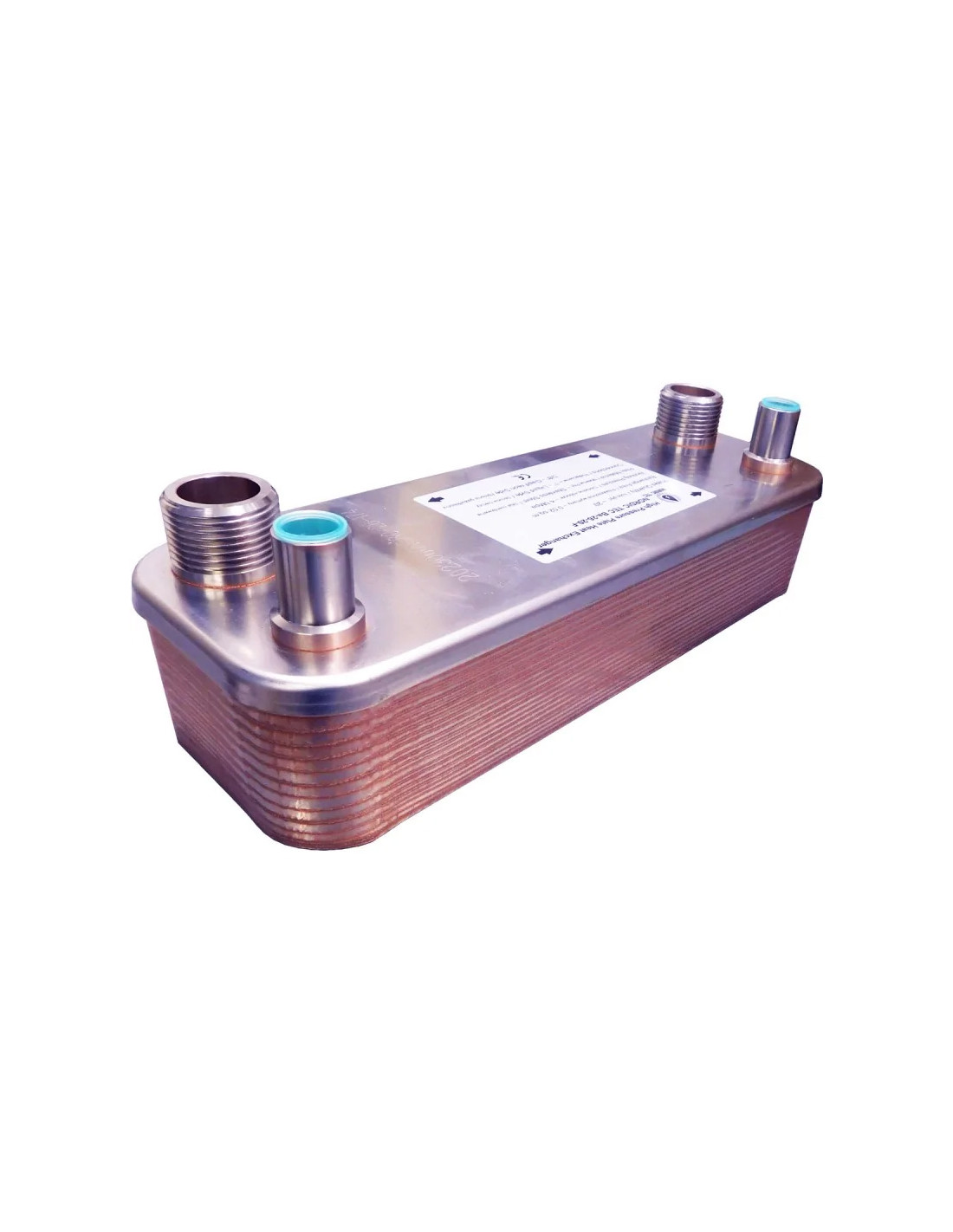

Échangeur de chaleur à plaque Nordic Tec Ba-26-20-F | Fluide frigorigène-Eau

L'échangeur de chaleur à plaque Ba-26-20-F par Nordic Tec - a été conçu pour les systemes où l'un des médias est un gaz (<fréon> ou similaire), tandis que l'autre est un médium liquide - de l'eau ou de l'eau avec du glycol. C'est d'un échangeur de chaleur pas classique - dédié à un spectre d'applications plus restreint avec des médias - comme des pompes a chaleur. Le terme "fréon" fait référence de manière conventionnelle au médium couramment utilisé, mais d'autres médias aux propriétés similaires au fréon peuvent également être utilisés.

Échangeur thermique Ba-26-20-F - en tant que condenseur pour les pompes à chaleur

Échangeur thermique Fluide frigorigène-Eau - convient pour fonctionner en tant que condenseur pour des pompes à chaleur, les climatiseurs etc. L'échangeurs Réfrigérant-Eau peuvent fonctionner avec des fluides frigorigènes de type R404A, R32, R290 et autres.

N. de plaques - 20
Connexions - Côté Fluide frigorigène : tube 5/8"( ϕ15 ) | Côté liquide : 1" / DN25
Surface de transfert de chaleur: 0,520 m²
Puissance d'une pompe à chaleur / du climatiseur - 3 kW - 5 kW
Pression de travail maximal du côté gaz : jusqu'à 45 bar ( c'est le paramètre technique de base distinguant l'échangeur Réfrigérant-Eau des échangeurs traditionnels pour les liquides est la pression de service autorisée plus élevée. Jusqu'à 4,5 MPa).

Livraison gratuite en France et en Belgique

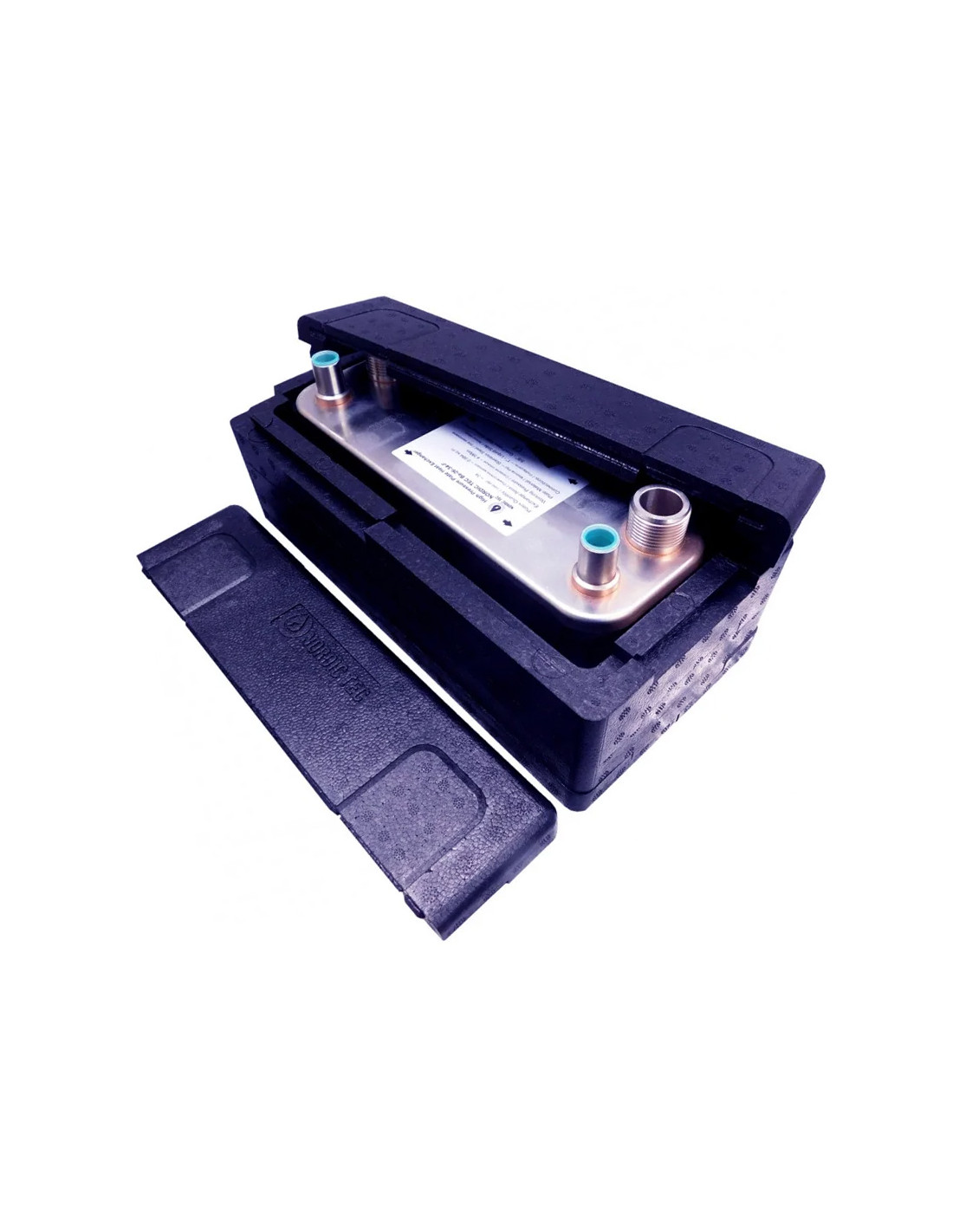

L'échangeur à 20 plaques pour le réfrigérant est également disponible ( en option ) avec une isolation, qui augmente l'efficacité du transfert thermique en réduit les pertes de chaleur.

Référence: FR-Ba-26-20-F

État

Échangeur de chaleur gaz-eau - pour pompes à chaleur ou climatiseurs de 3 - 5 kW

Échangeur de chaleur à plaques au gaz-eau pour pompes à chaleur ( en tant qu'évaporateur / condenseur )

Détails techniques - Échangeur de chaleur gaz/eau Ba-26-20-F:

Le matériau des plaques de l'échangeur thermique : Acier inoxydable 316 L, brasé sous vide avec du Cu
Puissance de chauffage de la pompe à chaleur / climatiseur / groupe frigorifique - 3 kW - 5 kW
Connexions pour le frigorigène / gaz : ϕ 15 - 5/8" ( pour le brasage )
Connexions pour le milieu liquide : 1" - DN 25
Pression de travail - jusqu'à 45 bar
Pression d'essai avant la mise en service - > 60 bar
Débit - 12 m3/h
Mode de connexion : en contre-courant

La surface d'échange thermique des échangeurs de chaleur pour le réfrigérant Ba-26-20-F : 0,52 m²

Échangeur de chaleur à plaques pour pompe à chaleur au refrigertant Ba-26-20-f

Comme le graphique ci-dessus montre, l'échangeur de chaleur pour le réfrigérant avec 20 plaques - Ba-26-20-F est le plus petit modèle de la série Ba-26-F, qui est entièrement dédiée à l'échange de chaleur pour les agents réfrigérants, classée comme haute pression ( <45 bar). Il s'agit également du plus petit échangeur de chaleur gaz - eau de notre offre. Le modele possède une surface de plaques 0,52 m², ce qui le rend compatible avec les pompes à chaleur généralement d'une puissance entre 3 kW à 5 kW (en fonction des paramètres d'alimentation) . Une puissance similaire est prévue pour des groupes frigorifiques et des climatiseurs, qui peuvent être efficacement gérés par ce modèle.

Si une surface d'échange de chaleur de l'ordre de 0,52 m² est trop petite pour votre application, veuillez consulter les modèles plus grands de la même série, que vous trouverez sur le graphique ci-dessus. Parmi eux - il y a les échangeurs thermique au fréon Ba-26-34 de 0,88 m², Ba-26-50 de 1,3 m² et Ba-26-60 de 1,56 m². Si ces appareils sont toujours trop petits ou si vous souhaitez consulter des échangeurs de chaleur plus grands ayant une finalité similaire, veuillez examiner la série de plus grande d'échangeurs de chaleur au réfrigérant-eau - Ba-68-F par Nordic Tec.

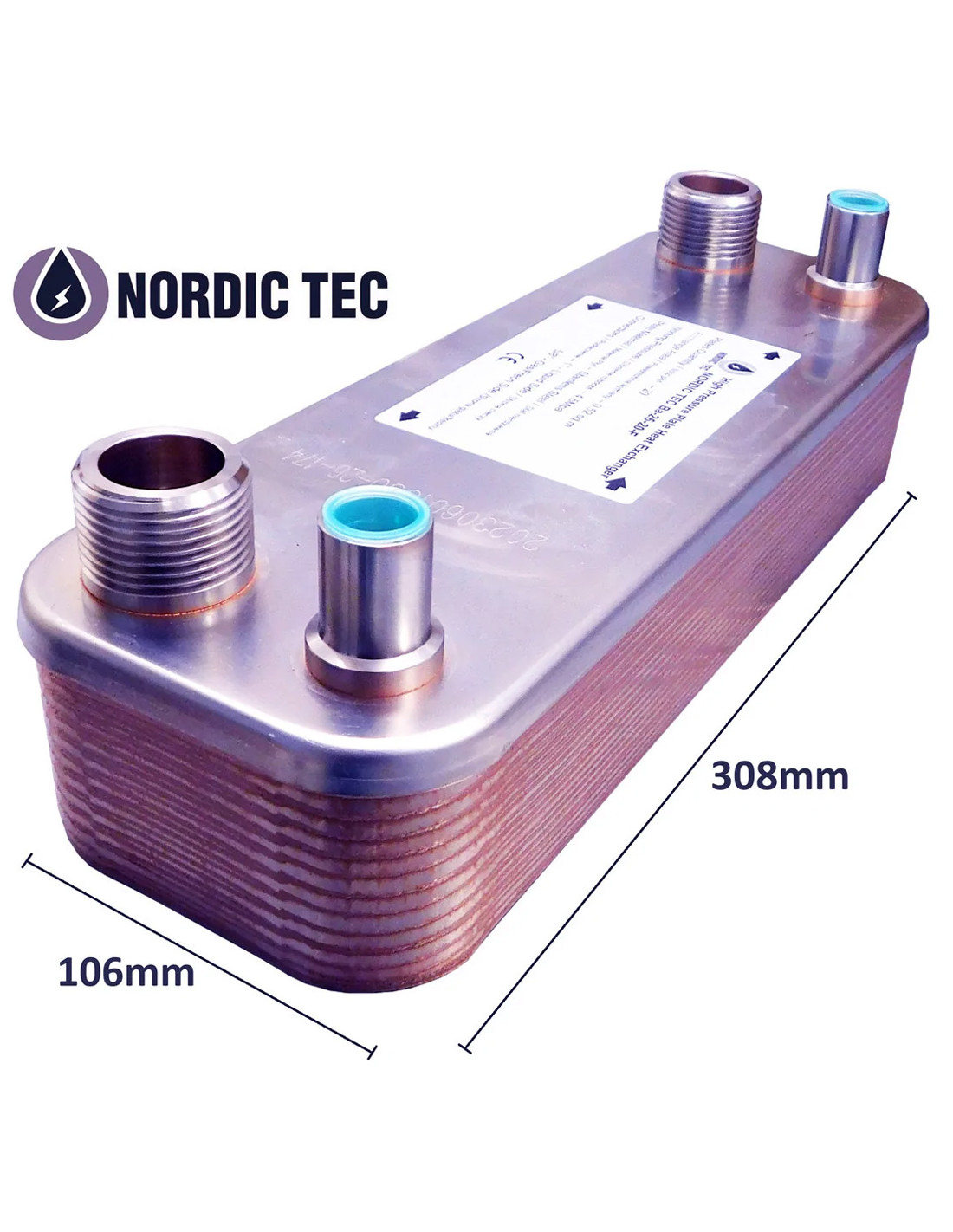

Les dimensions de l'échangeur à plaques pour le réfrigérant - Ba-26-20-F

Dimensions des échangeurs de chaleur pour le réfrigérant Ba-26-20-F
