Échangeur à 60 plaques pour pompe à chaleur / chaudière - Ba-27-60 5/4"

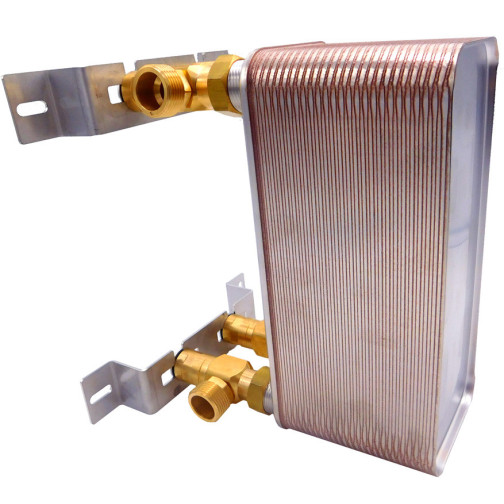

Échangeur de chaleur Nordic Tec Ba-27-60 souvent utilisé pour les pompes à chaleur (séparation du circuit glycolé de la pompe à chaleur monobloc).
Échangeur à plaques également utilisé pour raccorder des installations ouvertes et fermées avec des chaudières de grande capacité.
Raccords de 5/4", 60 plaques.
Détails techniques - Échangeur à 60 plaques Ba-27-60
- Inox 316L, brasage cuivre 99.9% Cu
- Raccords : 4x 5/4", DN32
- Pression de travail - jusqu'à 30 bar
- Pression d'essai - 45-60 bars
- Température maximale de travail : jusqu'à + 230°C
- Débit - 12 m3/h
- Surface d'échange - 1,62 m²
L'application la plus courante de l'échangeur thermique Ba-27-60 avec 60 plaques:
- raccordement des pompes à chaleur (avec ou sans ballon) à l'installation de chauffage central afin de séparer le circuit de la pompe du reste de l'installation, y compris les systèmes inondés avec glycol.

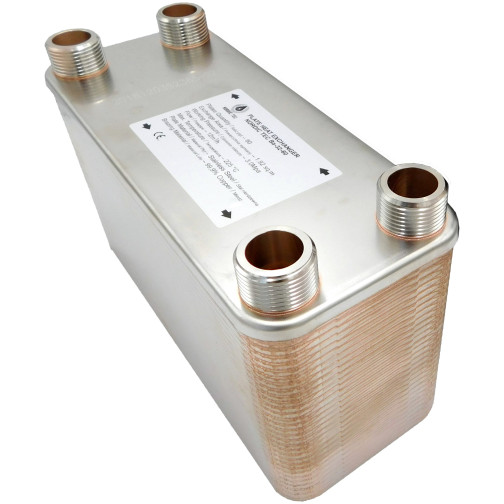

Il peut être à la fois 'monobloc' et 'split'. Dans les systèmes à température relativement élevée (radiateur), il peut faire fonctionner des pompes jusqu'à 12 kW.
- installations de chauffage central avec chaudières à charbon jusqu'à environ 60 kW, avec chaudières à charbon eco-pea jusqu'à environ 70 kW
- combinant des circuits ouverts et fermés pour séparer les anciennes parties usées de l'installation des nouvelles sources de chaleur, comme une chaudière à condensation (jusqu'a 50-60 kW)
- coopération avec une chaudière à granulés jusqu'a 60 kW
- coopération avec des radiateurs d'air au glycol d'une puissance allant jusqu'à 60-100 kW, en fonction de la source de chaleur fournissant de l'énergie
- réfrigération (applications industrielles), par exemple échangeur de refroidissement d'huile comme refroidisseur
- industrie alimentaire, y compris la pasteurisation et le refroidissement des médias, y compris le refroidissement du moût dans le brassage domestique ou industriel
- refroidissement passif en coopération avec des pompes à chaleur dans des maisons unifamiliales ou des locaux commerciaux
Dimensions de l’échangeur thermique à 60 plaques - Ba-27-60
Longueur A - 286mm
Largeur B - 116mm
Profondeur F - 151mm
Distance entre les raccords C - 234mm
Distance entre les raccords D - 63mm
____

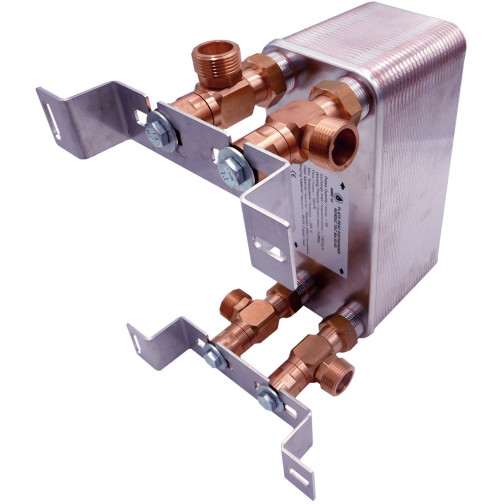

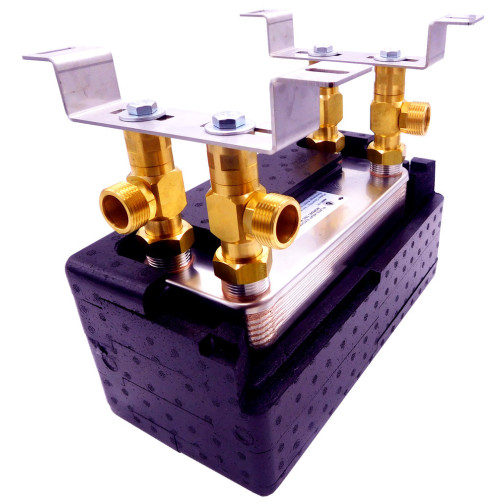

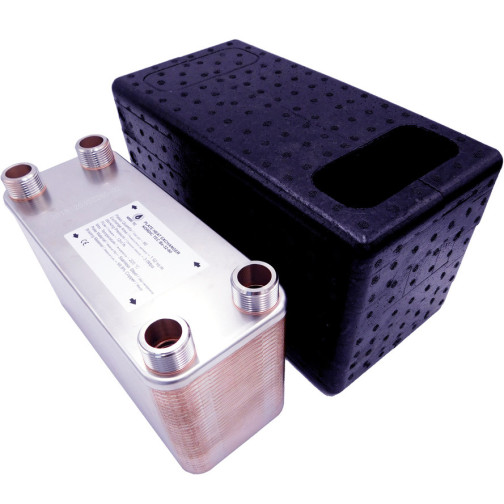

Traditionnellement, cet échangeur de chaleur à plaques peut être commandé dans un ensemble avec isolation et supports de montage.
