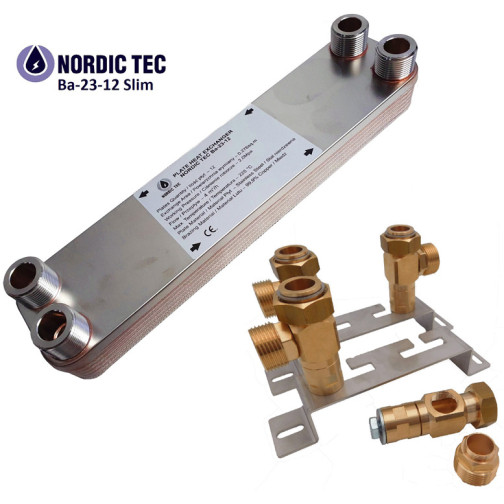

Échangeur à plaques Nordic Ba-23-12 3/4" 55kW SLIM

Échangeur thermique à plaques Nordic Tec Ba-23-12, raccords 3/4", 12 plaques

Échangeur thermique à plaques brasé avec raccords 3/4" / DN20 - composé de 12 plaques en acier

Fabriqué en acier inoxydable de haute qualité, l'échangeur thermique à plaques Ba-23-12 3/4" est conçu pour une utilisation durable - un produit pensé pour de nombreuses années. Les 12 plaques optimisent le transfert thermique entre deux fluides, par exemple l'eau ou le glycol. Grâce aux raccords 3/4", cet échangeur peut être facilement intégré dans la plupart des petits systèmes de chauffage.

Données techniques - Échangeur thermique Ba-23-12

• Matériau des plaques : acier inoxydable L316
• Matériau du brasage : cuivre (99,99%)
• Plaques : acier - chaque plaque a une épaisseur de 0,3 mm
• Plage de température : de -185°C à +230°C
• Débit : 4 m³/h
• Pression de service : 20 bar (testé à 40 bar)

Le modèle Ba-23-12 est un échangeur thermique liquide-liquide classique avec 12 plaques. Il n'est pas conçu pour une utilisation avec des fluides gazeux, en particulier des gaz haute pression et des réfrigérants avec variations de pression comme R32, R134A, R290 et autres réfrigérants R. Pour cet usage, il faudrait utiliser des échangeurs thermiques spécifiques pour fréon, spécialement conçus pour les fluides gazeux.

Surface d'échange thermique - Échangeur thermique à plaques SLIM Ba-23-12: 0,276 m²

Utilisations les plus courantes des échangeurs thermiques Nordic Tec Ba-23-12

• Installations avec cheminée jusqu'à environ 10 kW | Échangeur thermique pour petites cheminées à eau
• Systèmes de chauffage central dans petits bâtiments jusqu'à 120 m²
• Collaboration avec chaudières ou poêles à cheminée à eau jusqu'à 12 kW | Échangeur à plaques pour petites chaudières
• Raccordement de nouveaux circuits de chauffage au glycol dans bâtiments à haut risque de gel
• Systèmes de dégivrage pour parkings, rampes, toits, balcons et terrasses
• Systèmes de production d'eau chaude sanitaire avec réservoir
• Panneaux solaires | Échangeur thermique pour capteurs solaires classiques
• Brassage maison, refroidissement du moût de bière
• Technologies de refroidissement industriel (huile, etc.)

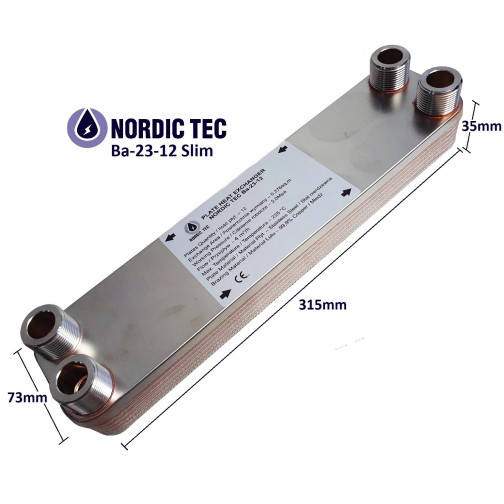

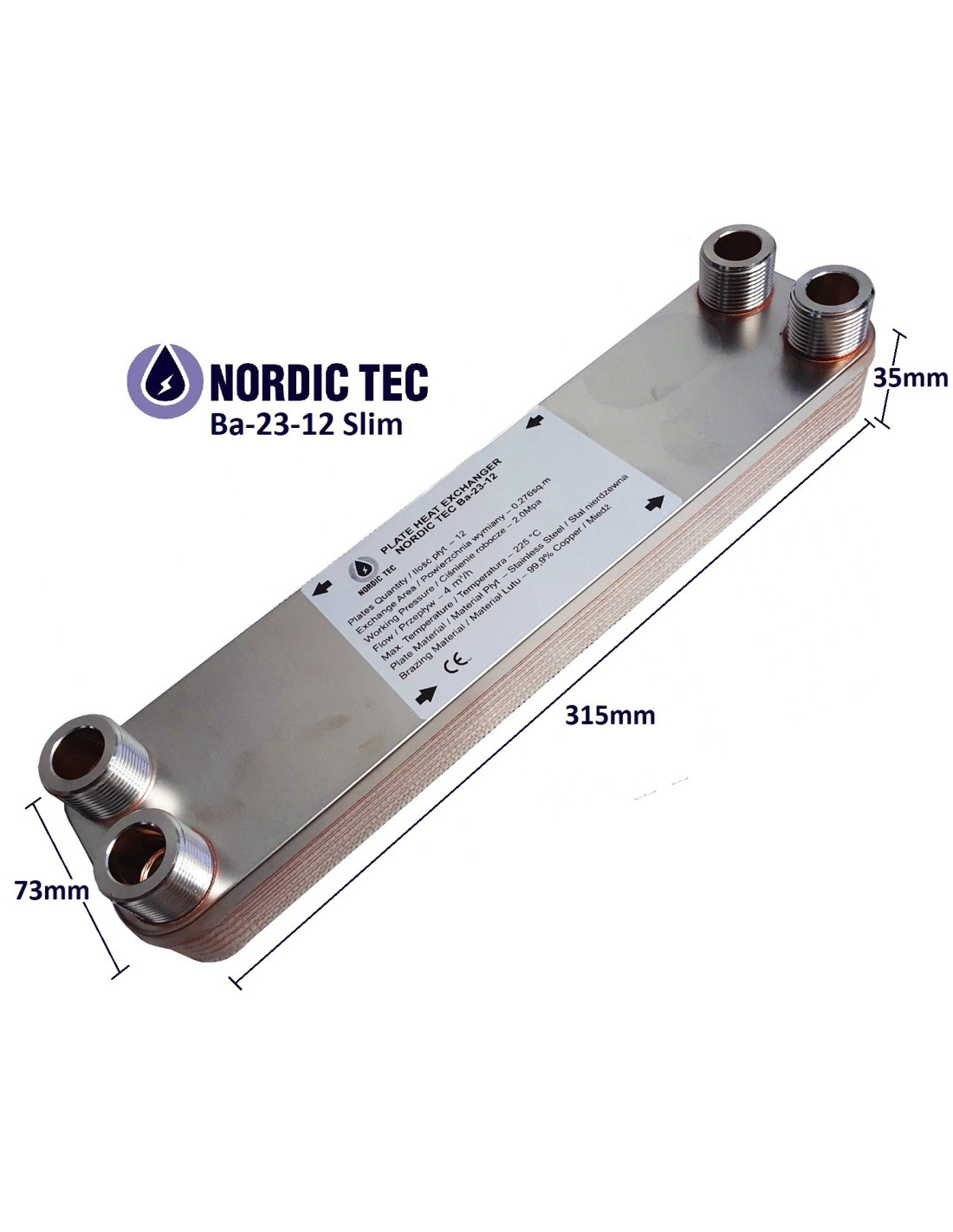

Dimensions - échangeurs thermiques Nordic Tec Ba-23-12

(A) - 315 mm
(B) - 73 mm
(F) - 35 mm
(C) - 278 mm
(D) - 40 mm

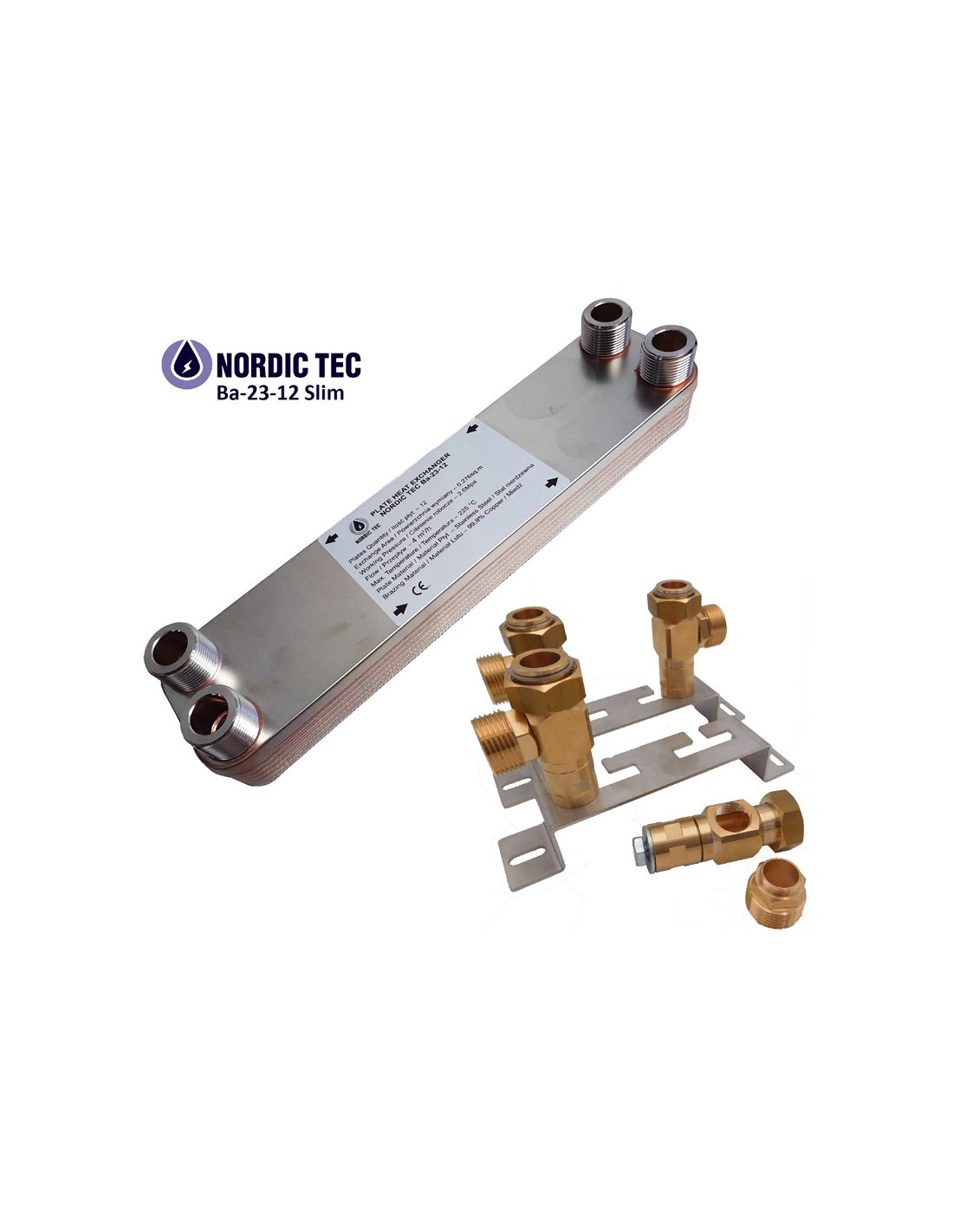

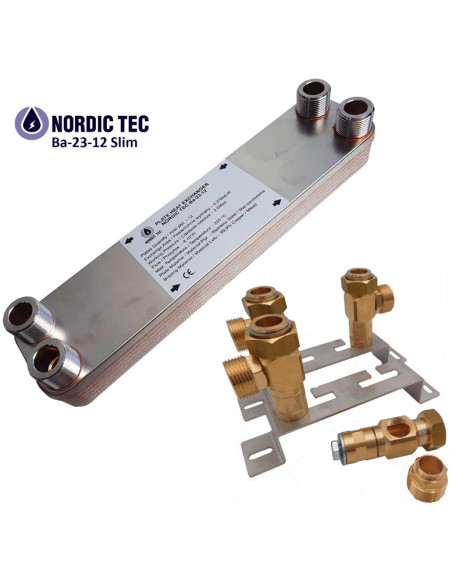

Échangeur à 12 plaques NORDIC Tec Ba-23-12

Cet échangeur thermique a été introduit dans la gamme plus tardivement que toute la série Ba-23, en 2017. Son développement répondait à la demande des entreprises du secteur du froid, grâce à ses dimensions très avantageuses (l'appareil n'a qu'une profondeur de 35 mm). Cependant, ce n'est pas un échangeur typique pour la réfrigération, mais il fonctionne parfaitement dans les petits systèmes de chauffage, comme les maisons individuelles jusqu'à 100-120 mètres carrés, alimentées par des cheminées à eau ou des chaudières d'une puissance de 10-12 kW. Comme l'échangeur n'est pas destiné aux grands systèmes de chauffage, il est équipé de raccords 3/4", qui offrent cependant un débit suffisant avec les pompes de circulation standard de 40 ou 60. Il peut également fonctionner avec du glycol ou d'autres liquides antigel, ce qui le rend adapté au raccordement de bâtiments isolés non chauffés en permanence où le risque de gel est relativement élevé.
