Échangeur de chaleur à plaques avec 90-plaques et connecteurs DN25
Détails techniques:
- Acier Inox 316L, brasage cuivre 99.9% Cu
- Raccords : 4x 1" (DN25)
Pression d'operation (maximal) - 30 bar
Cet échangeur de chaleur ne doit pas être utilisé avec des fluides nécessitant des pressions supérieures à 30 bars, y compris le R410, le R32 et similaires. L'échangeur de chaleur à plaques Ba-32-90 est recommandé pour les pompes à chaleur afin de séparer le circuit primaire du circuit de chauffage central. Il s'agit d'un échangeur de chaleur conçu pour les liquides, et non pour les fluides frigorigènes ou gazeux.
- Pression d'essai - 45 / 60 bars
- Température maximale de travail: + 230 °C
- Débit nominal - 12 m3/h
Si l'échangeur de chaleur est utilisé avec de l'eau, il doit s'agir d'eau préalablement traitée. Il ne doit pas s'agir d'eau de pluie ni d'eau souterraine sans traitement préalable. L'eau ne doit pas non plus contenir de sels.
Surface d'échange thermique d'un echangeur de chaleur Ba-32-90 - 2,88 m²
Comme le montre le graphique ci-dessus, l'échangeur de chaleur à 90 plaques Ba-32-90 est actuellement le modèle avec le plus grand nombre de plaques de la série Ba-32, ce qui en fait également l'échangeur de chaleur avec la plus grande surface d'échange thermique de sa catégorie, soit 2,88 m². Cette surface permet de travailler dans de grandes chaufferies avec de grandes unités de chauffage, telles que des chaudières d'une puissance nominale de 90 à 110 kW ( --> fonctionnant à des températures d'alimentation standard, c'est-à-dire de 50 à 60 degrés Celsius).
Cependant, l'échangeur de chaleur Ba-32-90 fonctionne le plus souvent comme élément de liaison entre le circuit de glycol d'une pompe à chaleur monobloc et un système de chauffage fonctionnant à l'eau. Il peut également être utilisé pour connecter deux systèmes avec une pompe à chaleur monobloc, où les deux côtés fonctionnent avec de l'eau (bien que ce soit une solution moins courante). Dans cette application, l'échangeur de chaleur Ba-32-90 peut fonctionner avec des pompes à chaleur d'une puissance de 10 à 24 kW. La plage est bien entendu conditionnée par la température à laquelle notre pompe à chaleur est censée fonctionner.
Si vous recherchez des modèles avec une plus grande surface, il vaut la peine de vérifier une série plus grande, qui aura également des raccords plus grands - comme la série d'échangeurs de chaleur Ba-60 - comprenant les modèles à 50 et 60 plaques.
Les utilisations les plus courantes de l'échangeur de chaleur à plaques Ba-32-90 sont les suivantes
-
Échangeur de chaleur pour chaudières de chauffage central : Utilisé dans les installations de chauffage central avec des chaudières au charbon d'une puissance d'environ 90 à 100 kW et des chaudières à granulés de bois d'une puissance d'environ 90 kW.
-
Échangeur de chaleur pour pompes à chaleur : Souvent utilisé pour séparer le circuit primaire du circuit de chauffage central dans le cas des pompes à chaleur, généralement monobloc, d'une puissance allant jusqu'à 20-24 kW. Il peut être utilisé dans des systèmes à split ou monobloc, en fonction des paramètres du système.
-
Échangeur de chaleur pour chaudières : Utilisé pour séparer les circuits des chaudières à condensation au gaz ou des chaudières à combustibles solides, dans le but de raccourcir les circuits et d'équilibrer les pressions dans le système. Il remplit une fonction similaire à celle des Bouteilles de découplage ou séparateurs hydrauliques.
-
Échangeur de chaleur pour relier deux systèmes : Utilisé en collaboration avec des radiateurs pour le chauffage des ateliers, des halls de production, des entrepôts et des dépendances.

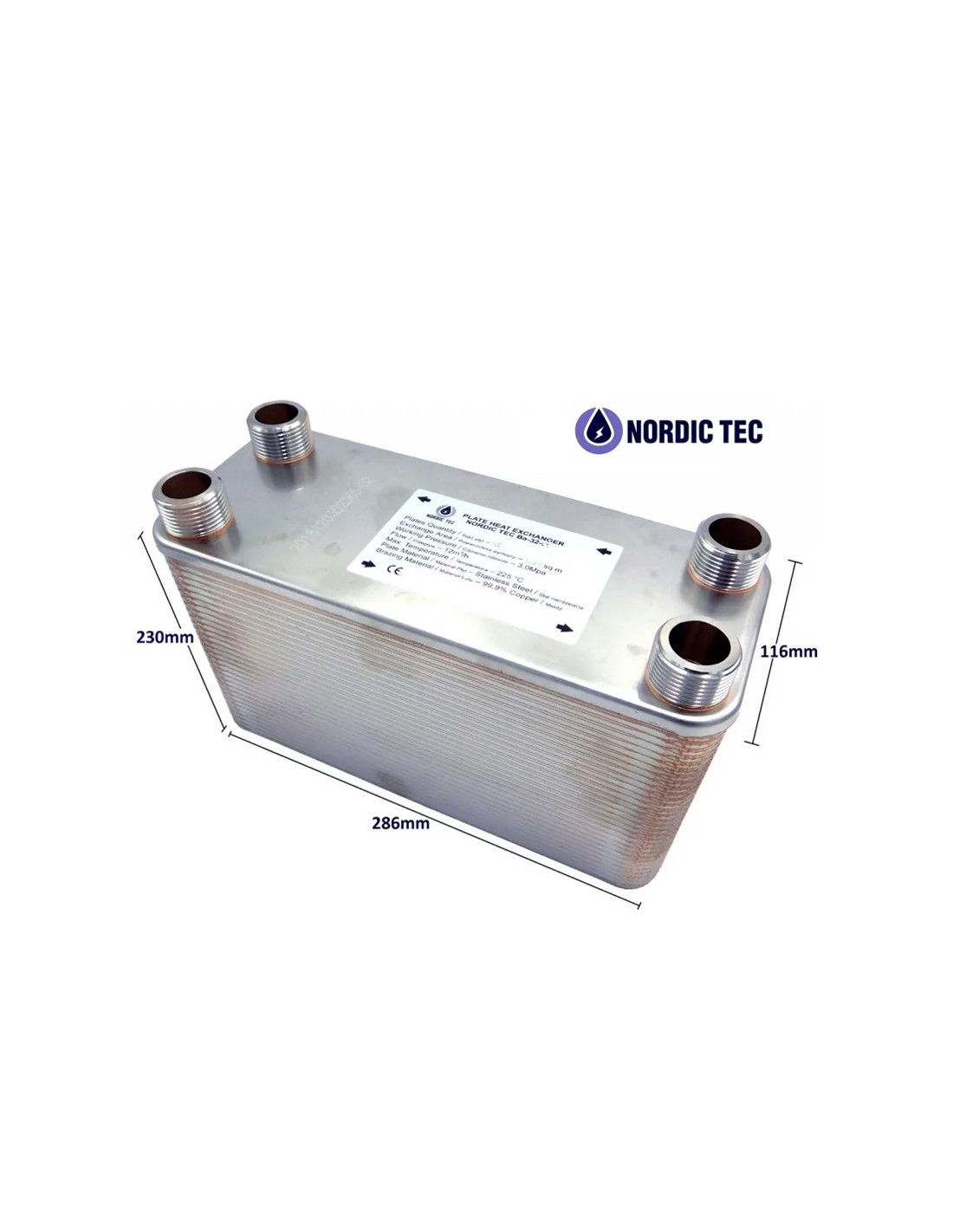

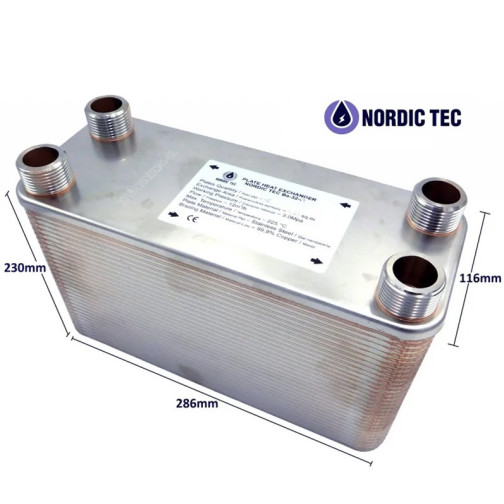

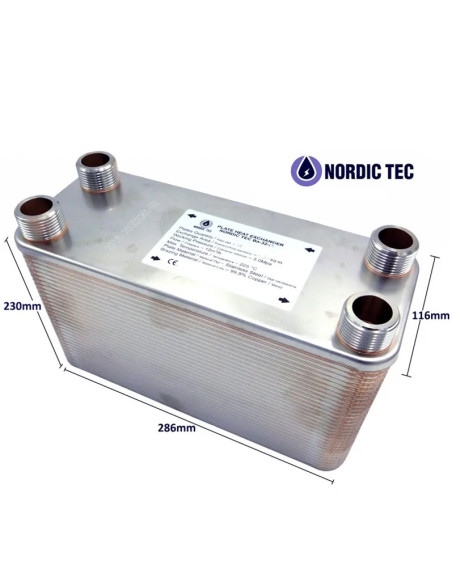

Dimensions d'un Échangeur:
A - 286 mm
B - 116 mm
F - 230 mm
C - 243 mm
D - 72 mm

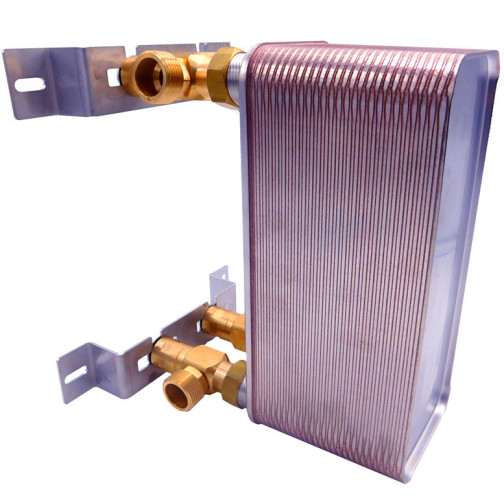

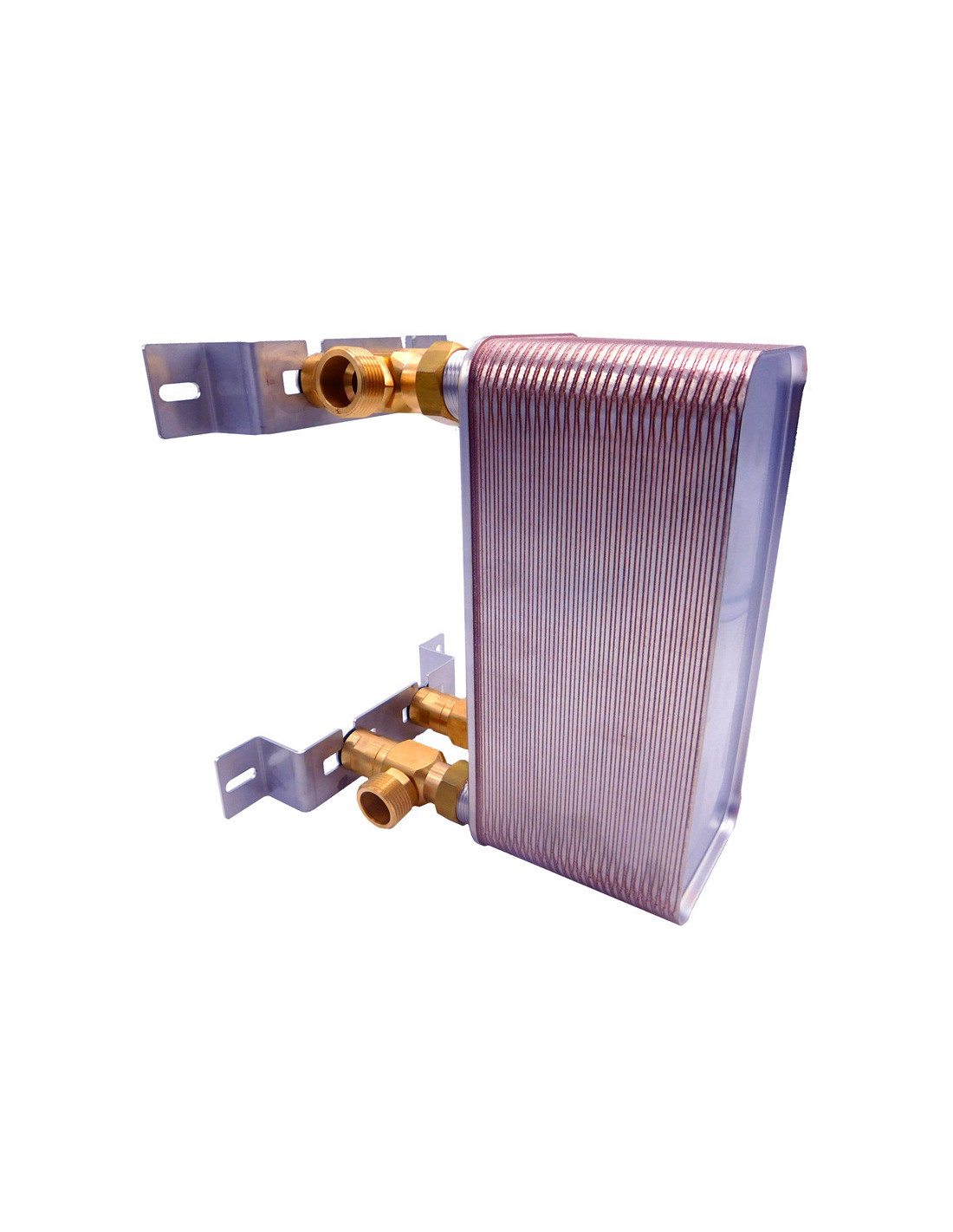

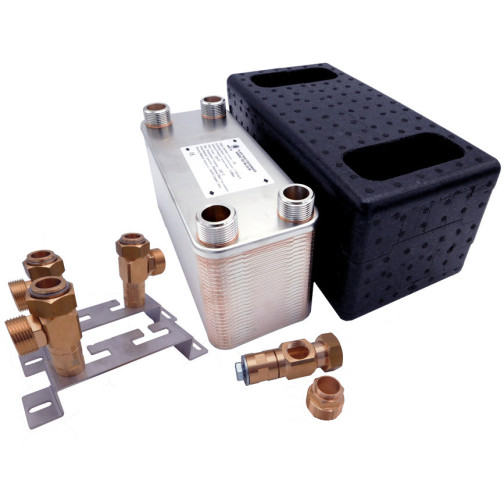

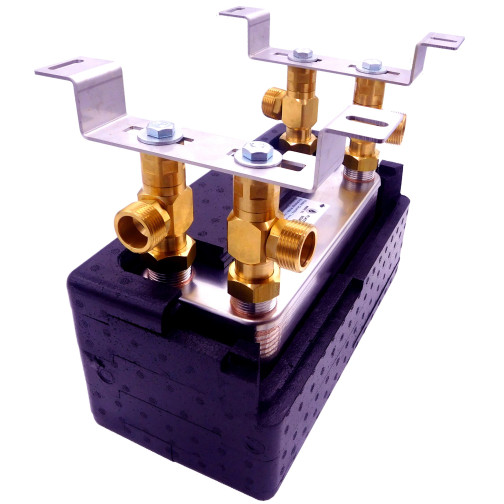

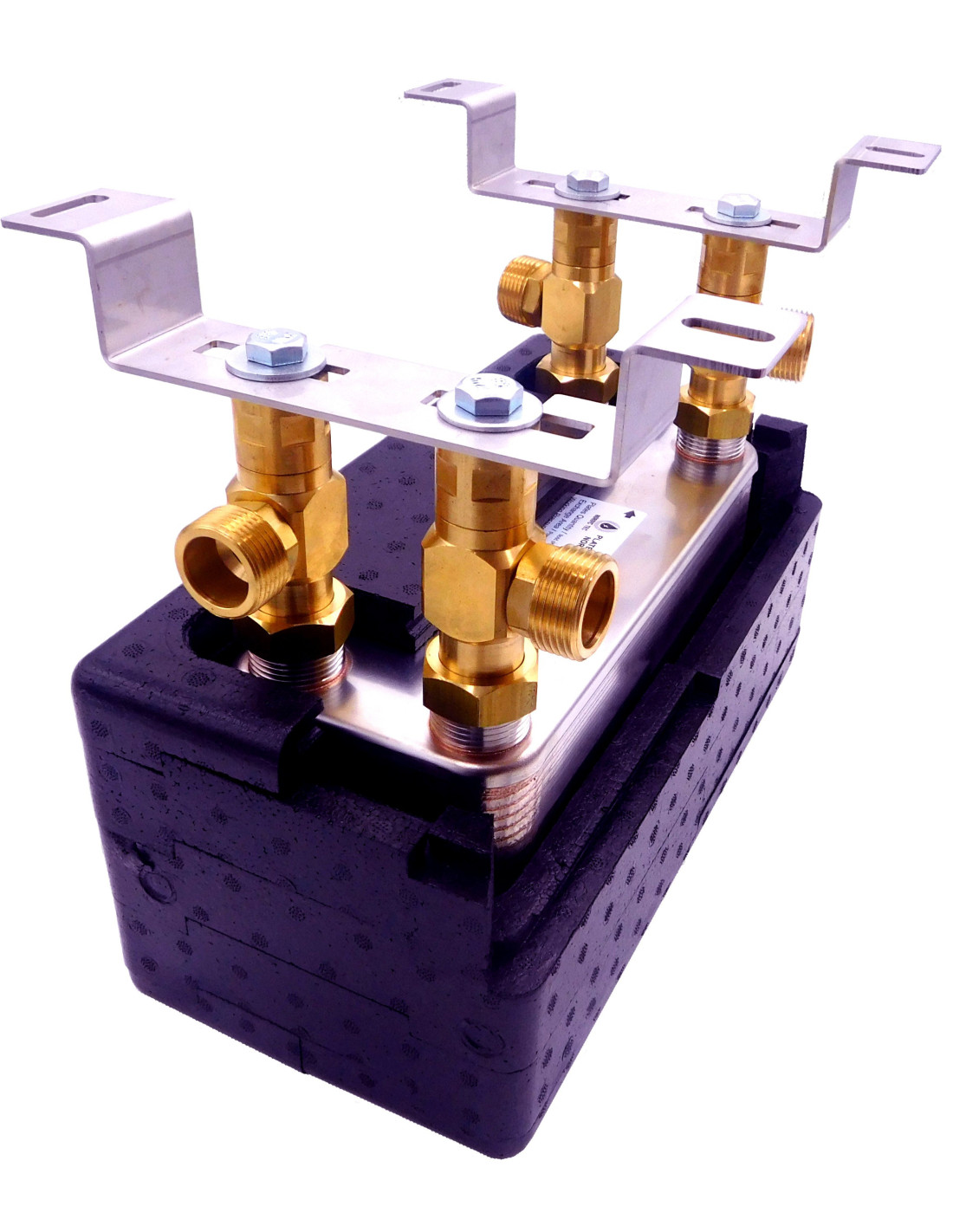

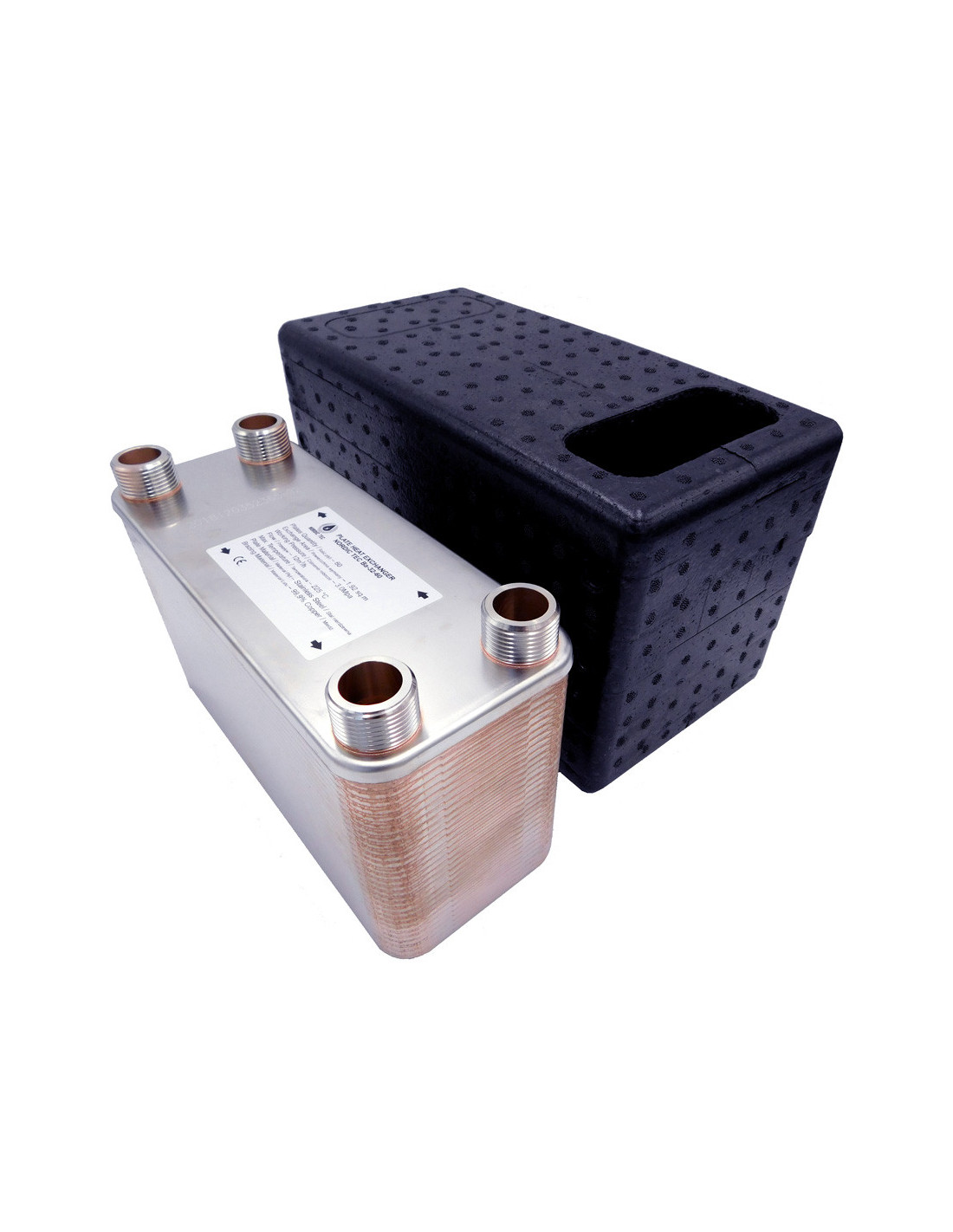

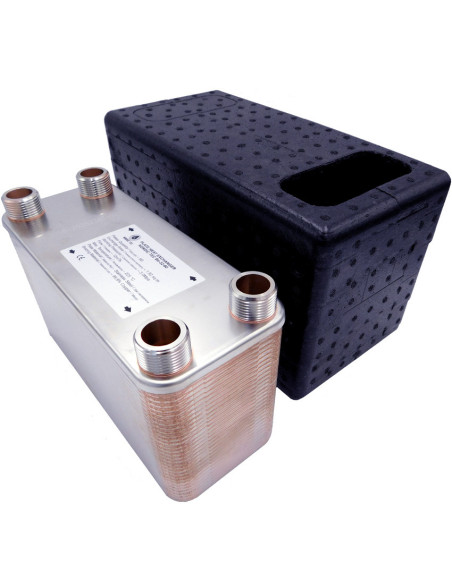

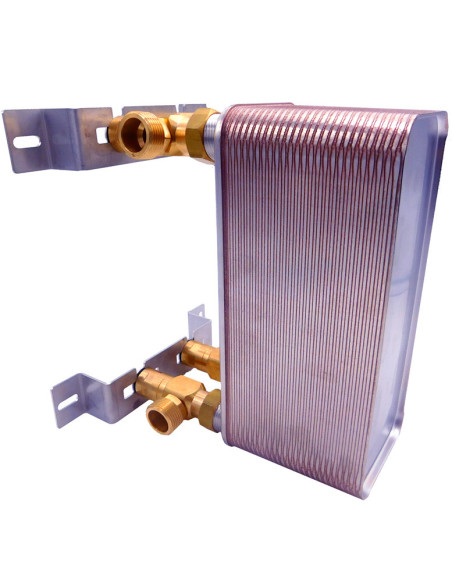

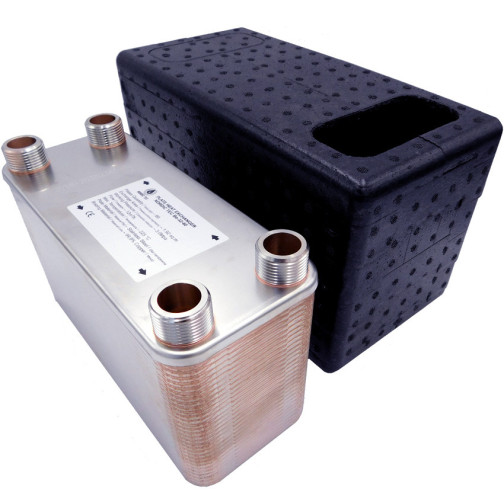

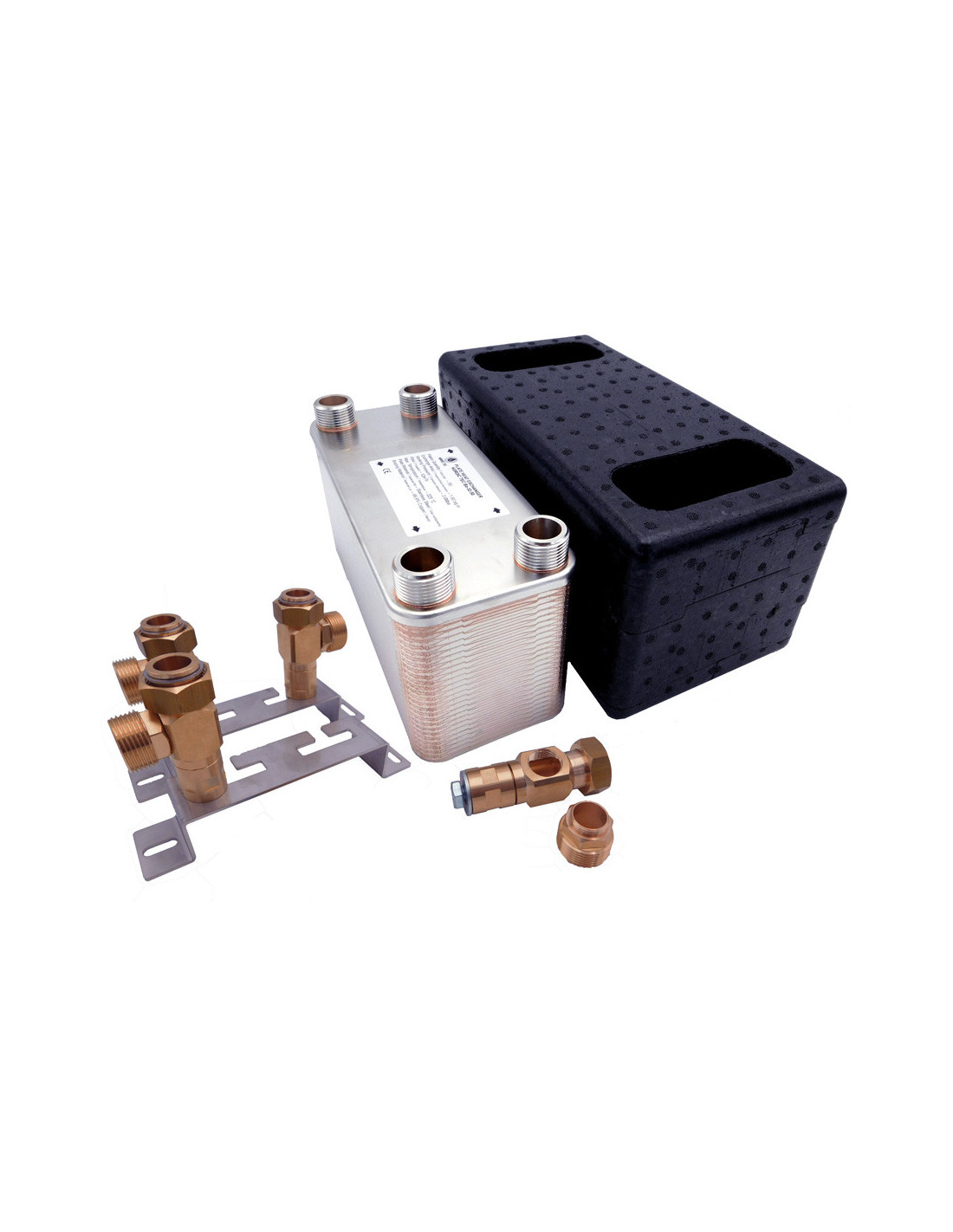

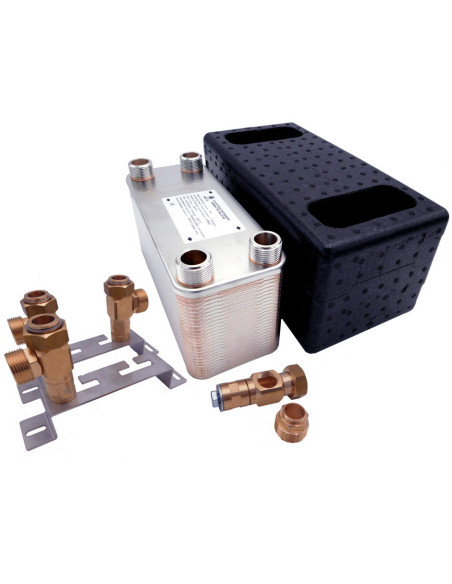

En option, l'échangeur de chaleur à 90 plaques est disponible avec une isolation thermique et des supports muraux avec raccords vissés.
__________________________________________________________________________
Échangeur de chaleur Nordic Ba-32-90 - quelles pompes à chaleur prend-il en charge ?
L'échangeur de chaleur Ba-32-90 du catalogue Nordic Tec est promu comme étant adapté pour les pompes à chaleur, car c'est l'utilisation la plus couramment mentionnée pour ce modèle. C'est un modèle pour les fluides liquides (--> non gazeux) - il s'agit donc d'un échangeur de chaleur destiné à séparer le circuit de la pompe à chaleur du système ( par exemple, dans le but de la protéger contre un système ouvert, comme c'est le cas lors du raccordement de chaudières gaz modernes à de vieux systèmes ouverts - mais plus souvent encore pour séparer le circuit glycolique de la pompe à chaleur du système de chauffage central ). Il ne s'agit pas ici d'un échangeur de chaleur pour le fluide frigorigène travaillant dans la pompe à chaleur ou la climatisation.
Ce peuvent être (et sont le plus souvent) des pompes de type monobloc - souvent fonctionnant avec du glycol, mais aussi des pompes split - fonctionnant plus fréquemment à l'eau.
Les échangeurs Ba-32-90 - quelle puissance de pompes à chaleur peuvent-ils supporter ?
Le choix d'un échangeur de chaleur à plaques pour connecter une pompe à chaleur à un système de chauffage central et d'eau chaude sanitaire est étroitement lié à la surface des plaques de l'échangeur. Le modèle Ba-32-90 a une surface de près de 3 mètres carrés. Dans ce cas, les pompes à chaleur de puissance maximale que cet échangeur peut supporter pour les systèmes à température élevée sont d'environ 22 à 24 kW (en considérant 50 degrés comme un paramètre élevé, jusqu'à 55 degrés Celsius). Les pompes à chaleur fonctionnent rarement en permanence à des températures élevées.
Cependant, la situation change considérablement lorsque le système est de basse température et que la pompe à chaleur alimente un bâtiment sans radiateurs - où la chaleur est directement distribuée aux distributeurs de chauffage par le sol (le bâtiment est uniquement chauffé par le chauffage par le sol). Ce sont des systèmes alimentés par des températures d'environ 30 à 35 degrés Celsius et, pour transférer la puissance appropriée en kW, le calcul est différent. Dans ce cas, un échangeur de chaleur à 90 plaques relativement grand peut supporter des pompes d'une puissance maximale de 12 kW.
De nombreux experts considèrent nos calculs comme trop conservateurs, car les pompes à chaleur n'ont souvent pas besoin d'un choix aussi prudent d'échangeurs de chaleur. Cependant, ils ont une expérience de fonctionnement du système sur une période de 2 à 3 ou 5 saisons - certainement pendant la période de garantie. L'objectif du choix de l'échangeur de chaleur est d'assurer son fonctionnement sans problème pendant de nombreuses années, même 12 ou 15 ans. Il est donc nécessaire de prendre en compte le processus naturel de vieillissement des appareils et leur diminution linéaire de performance au fil du temps. C'est alors que nous obtenons la réponse sur pourquoi il est utile de choisir des échangeurs de chaleur avec une certaine marge de sécurité.
Échangeur pour pompe à chaleur 20 kW - 24 kW | Nordic Tec Ba-32-90
Finalement --> il faut considérer que le Ba-32-90 est un échangeur pour une pompe à chaleur de maximum 20-24 kW - bien sûr, il s'agit ici d'une PAC monobloc, dans un système glycol (--> dans ce cas, supposons 20-22 kW) ou dans un système eau-eau (ici nous pouvons envisager un peu plus - jusqu'à 24 kW). La différence dans le transfert de chaleur par le glycol et par l'eau penche nettement en faveur de l'eau - d'où la différence en faveur des systèmes eau-eau lors de la sélection des équipements de transfert de chaleur.
